Daten und Bilder der Röhre: FL152

🔎 Beschreibung der Röhre: FL152

Name	FL152
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:46:22

🔎 Beschreibung der Systeme für die Röhre: FL152

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

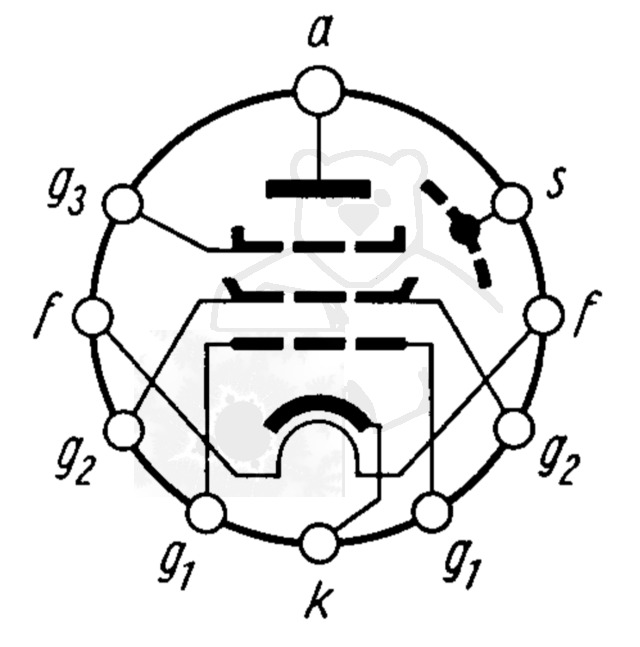

🔎 Sockelschaltung der FL152

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: FL152
Datenblatt FL152 Telefunken Version 1.pdf (485 kB)
Datenblatt FL152 Telefunken Version 2 [www.tubedata.info].pdf (245 kB)
Pruefkarte FL152 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
