đ Beschreibung der Röhre: REN924 Inventarnummer: 06349
| Name | â REN924 |
| Vergleichsname | AN4092 E444S |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | Verbaut in einem restaurierten âSiemens 48 WLKâ |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | Nicht mehr in meiner Sammlung |
đ Beschreibung der Systeme fĂŒr die Röhre: REN924
| System 1 | System 2 | |
| Kathode | 5 | 5 |
| Gitter 1 | 4 | |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | Kappe |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 3 | 1, 3 |
| Abschirmung | 5 | 5 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der REN924
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: REN924
Kurzdatenblatt REN924 Telefunken [www.tubedata.info].pdf (109 kB)
Pruefkarte REN924 AN4092 B444S - Funke W19 Roehrenpruefer.pdf (129 kB)
Pruefkarte REN924 AN4092 E444S - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte REN924 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte REN924 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: REN924

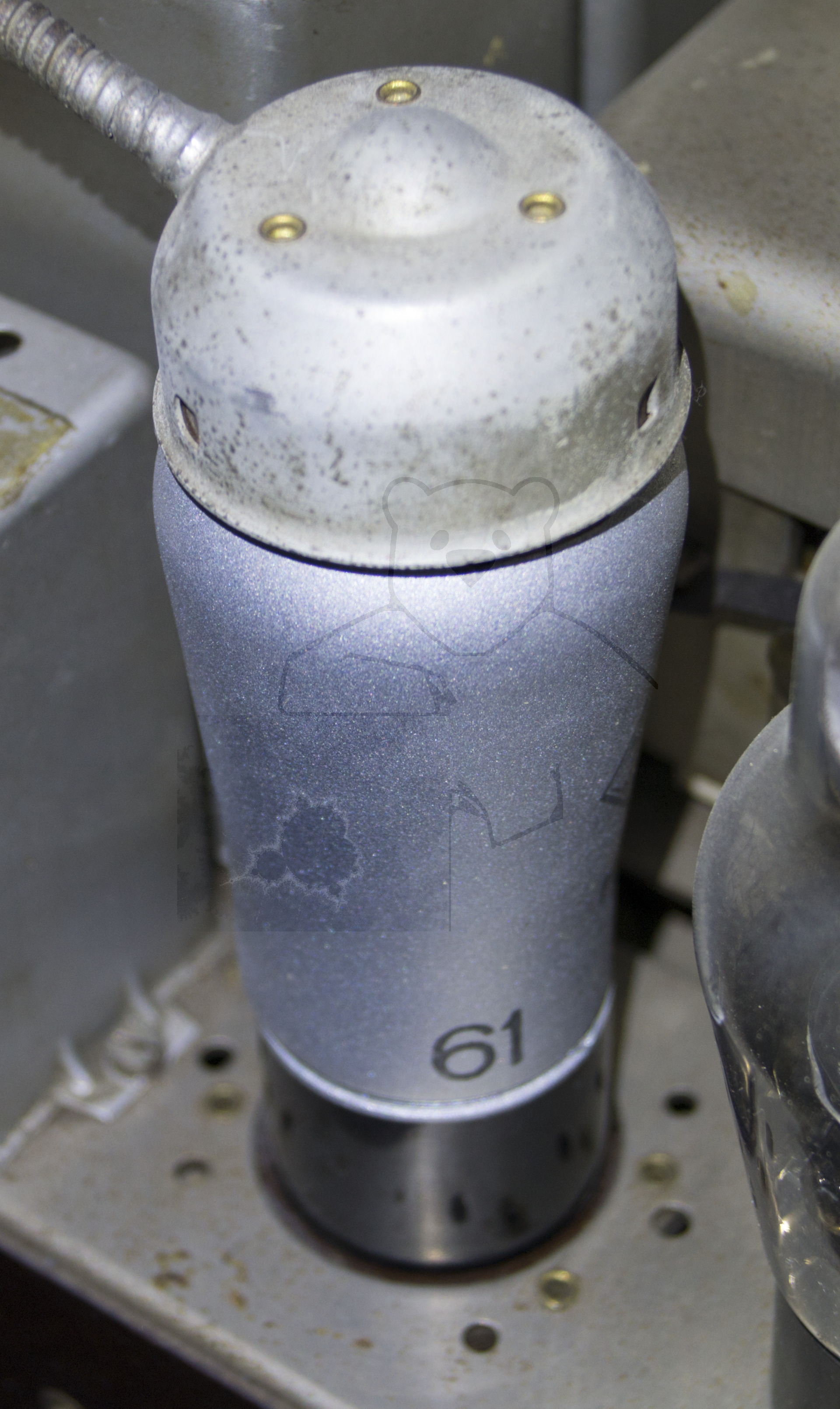

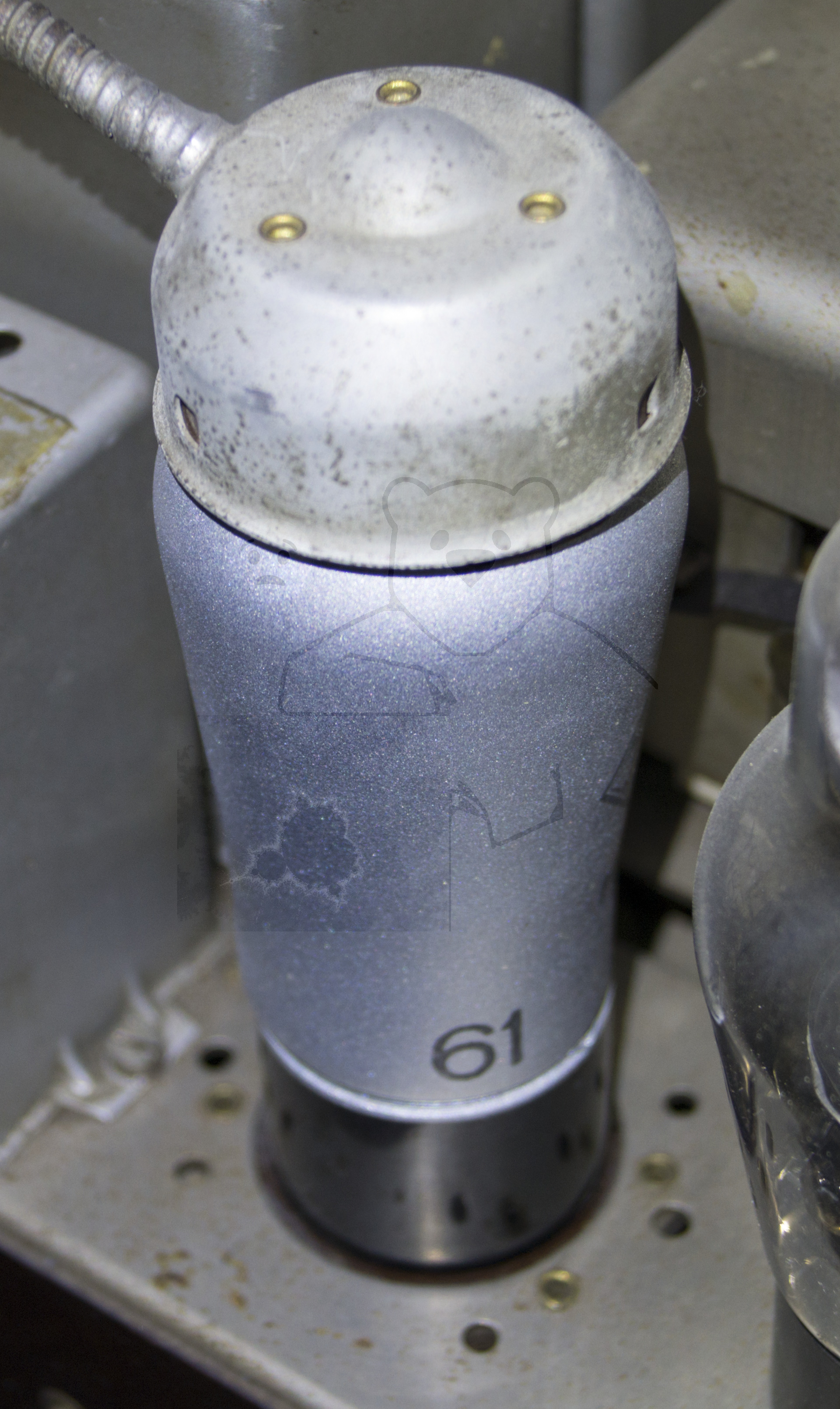

Röhre REN924 #6349 Bild 1, Verbaut in einem restaurierten 'Siemens 48 WLK'
