đ Beschreibung der Röhre: 6SK7 Inventarnummer: 06285
| Name | â 6SK7 |
| Vergleichsname | 3111 OSW 6137 6K3 â 6Đ3 â VT-117 |
| Hersteller | â R-F-T |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | II-54 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S42a |
đ Beschreibung der Systeme fĂŒr die Röhre: 6SK7
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 6 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Zwischenfrequenzverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6SK7
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 6SK7
Anwendung 6SK7.pdf (566 kB)
Datenblatt 6SK7 General Electric.pdf (349 kB)
Datenblatt 6SK7 RCA [www.tubedata.info].pdf (185 kB)
Datenblatt 6SK7 RFT [www.tubedata.info].pdf (75 kB)
Datenblatt 6SK7 Tung-Sol [www.tubedata.info].pdf (216 kB)
Pruefkarte 6SK7 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte 6SK7 VT-117 - Funke W19 Roehrenpruefer.pdf (158 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6SK7

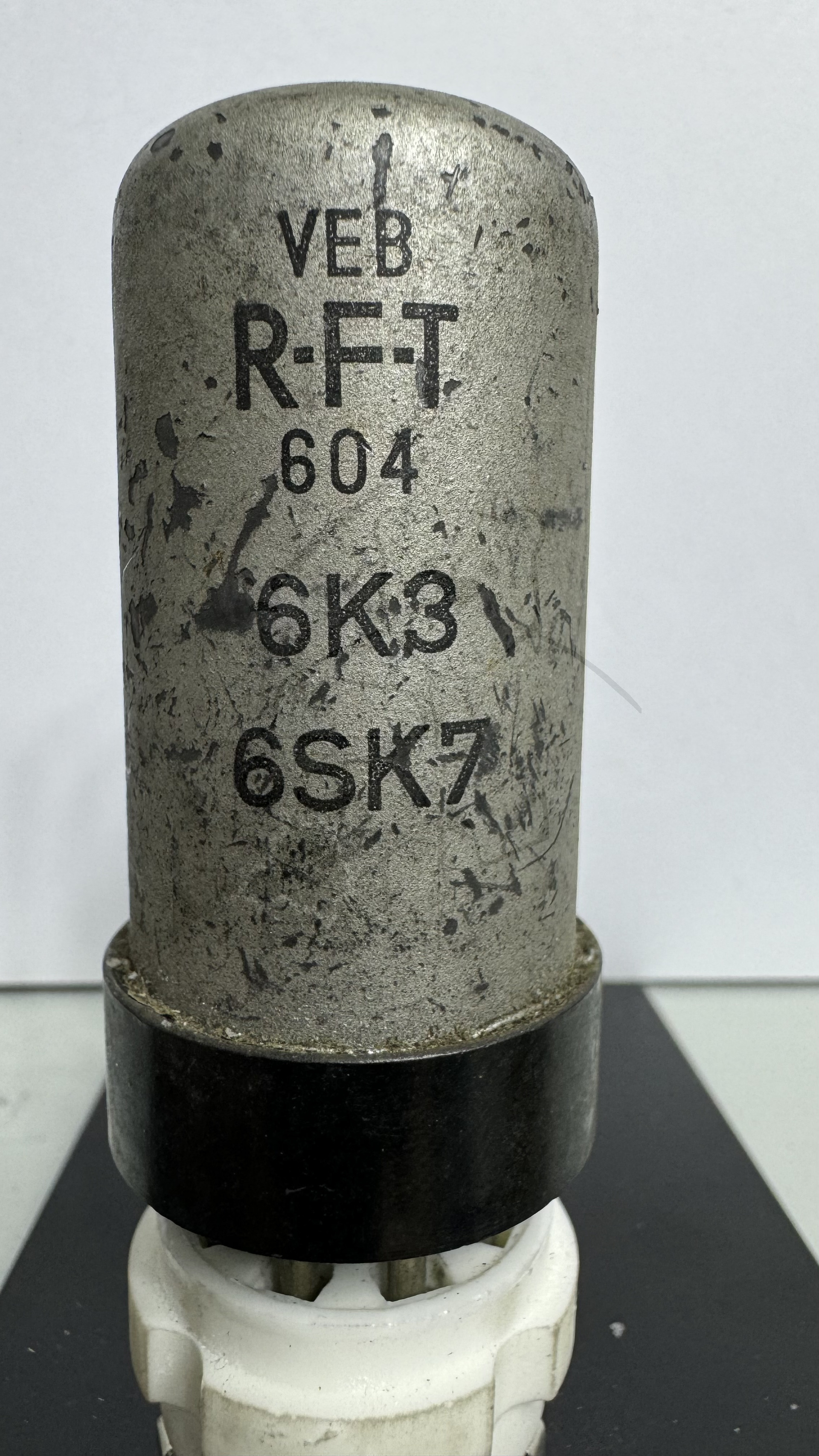

Röhre 6SK7 #6285 Bild 1
