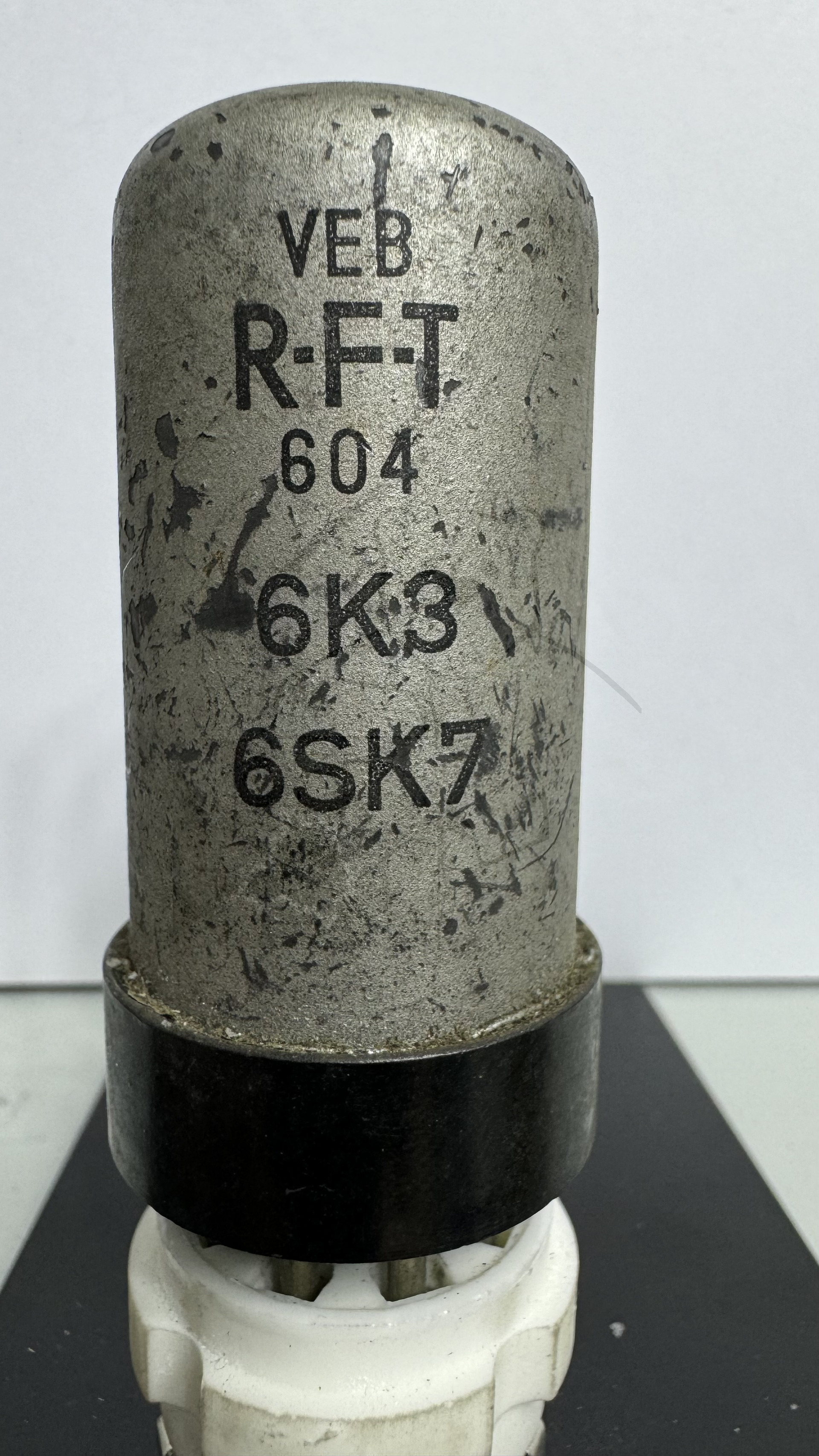

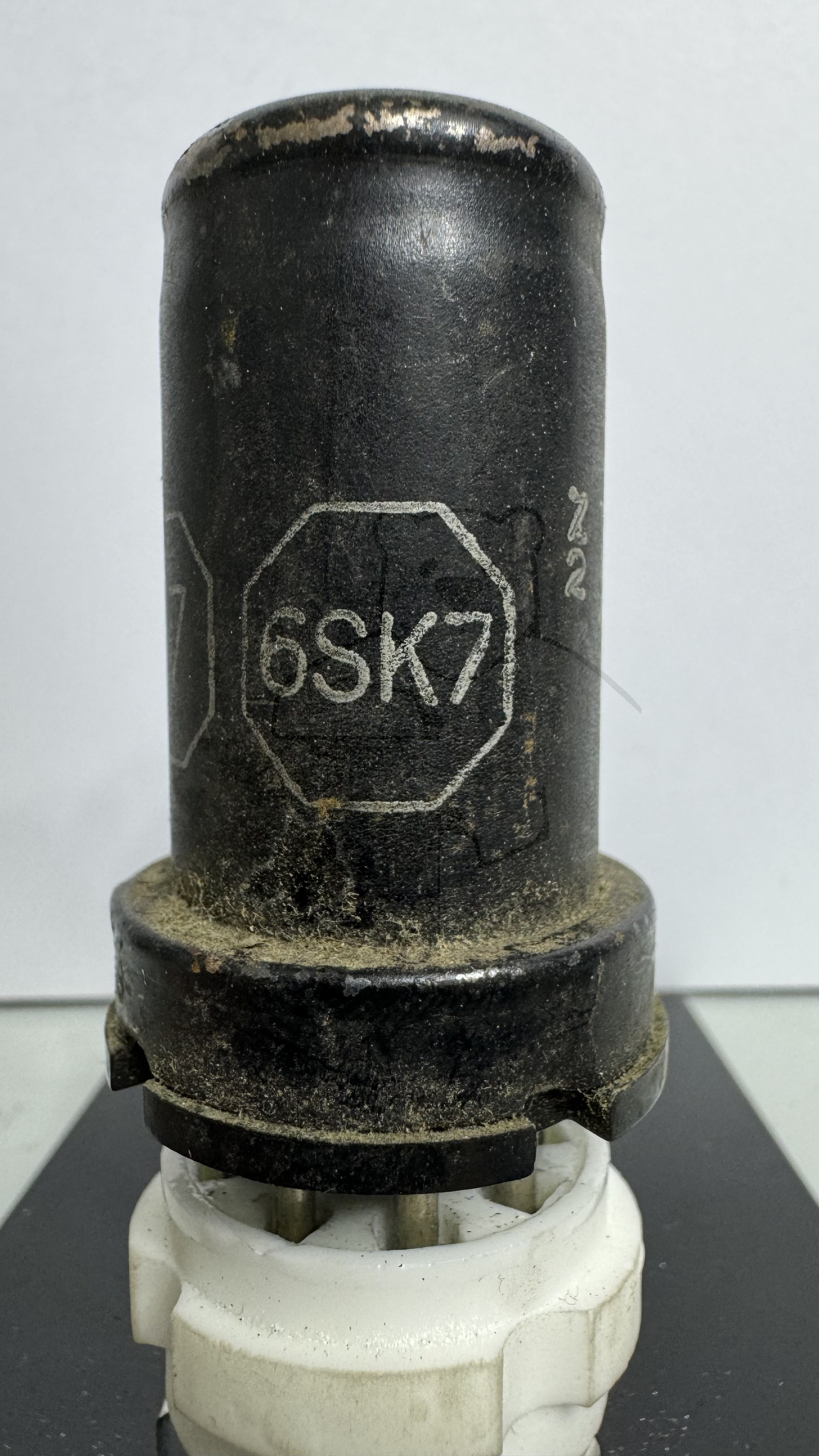

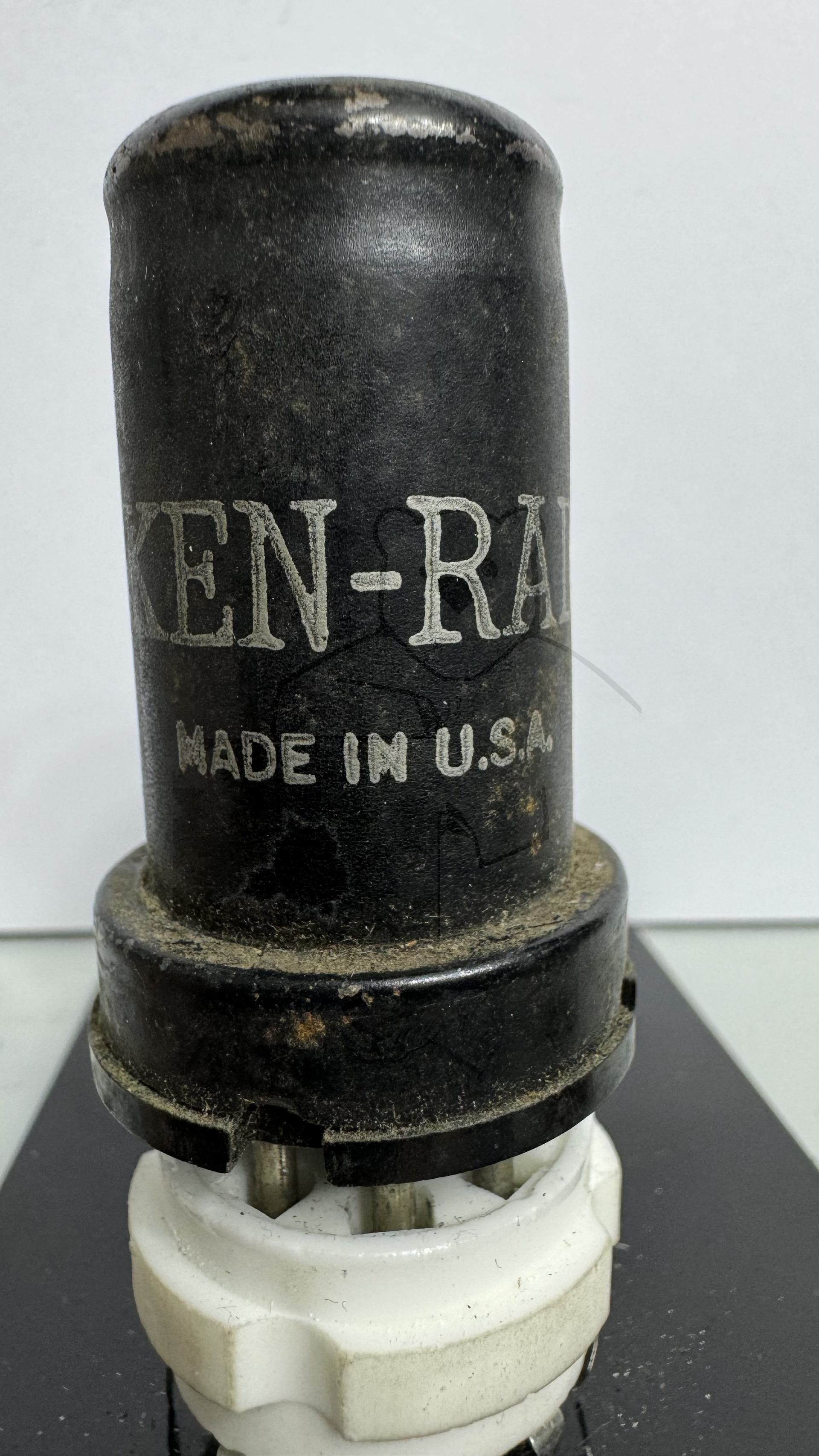

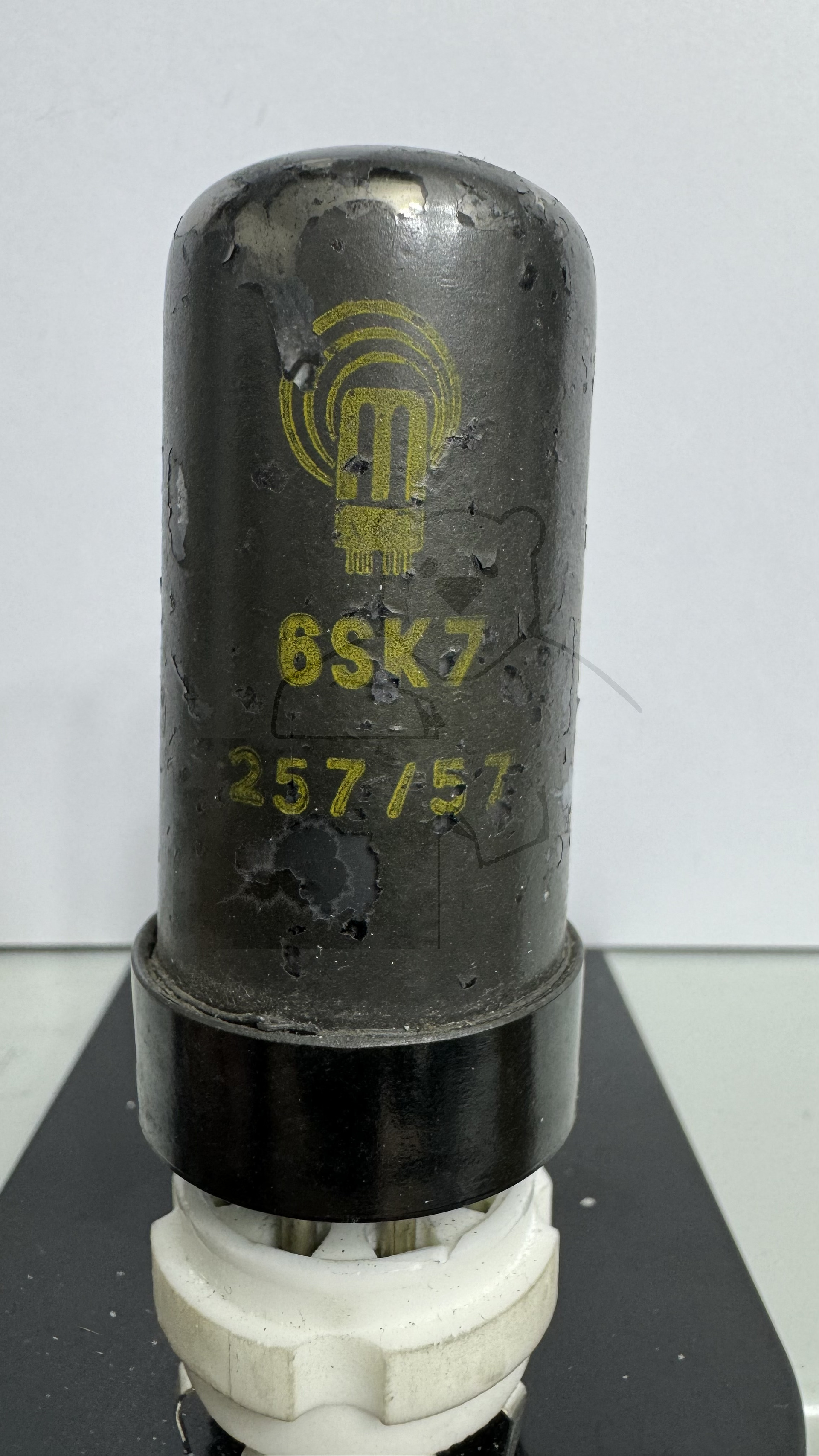

Daten und Bilder der Röhre: 6SK7

🔎 Beschreibung der Röhre: 6SK7

Name	6SK7

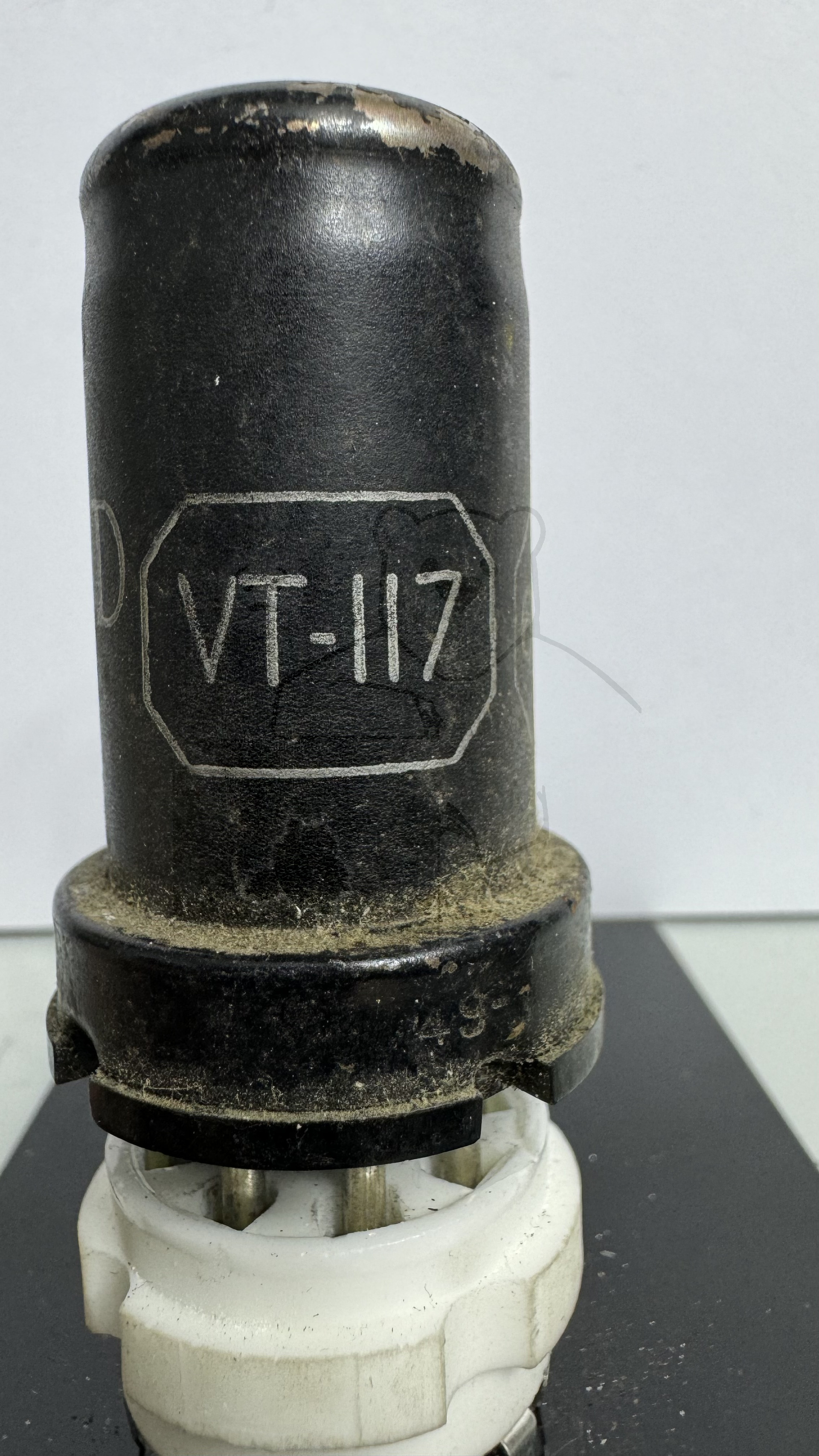

Vergleichsname	3111 OSW 6137 6K3 → 6К3 → VT-117
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:31:25

🔎 Beschreibung der Systeme für die Röhre: 6SK7

	System 1
Kathode	5
Gitter 1	4
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

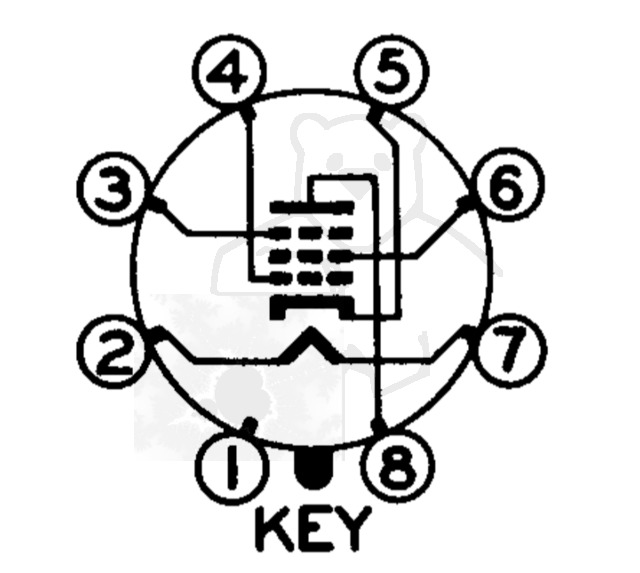

🔎 Sockelschaltung der 6SK7

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6SK7
Anwendung 6SK7.pdf (566 kB)
Datenblatt 6SK7 General Electric.pdf (349 kB)
Datenblatt 6SK7 RCA [www.tubedata.info].pdf (185 kB)
Datenblatt 6SK7 RFT [www.tubedata.info].pdf (75 kB)
Datenblatt 6SK7 Tung-Sol [www.tubedata.info].pdf (216 kB)
Pruefkarte 6SK7 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte 6SK7 VT-117 - Funke W19 Roehrenpruefer.pdf (158 kB)
