🔎 Beschreibung der Röhre: 6V6 Inventarnummer: 06252
| Name | → 6V6 |
| Vergleichsname | 6P6S → 6П6С VT-107 |
| Hersteller | → HF |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | D F02 ОТК18 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S42a |
🔎 Beschreibung der Systeme für die Röhre: 6V6
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

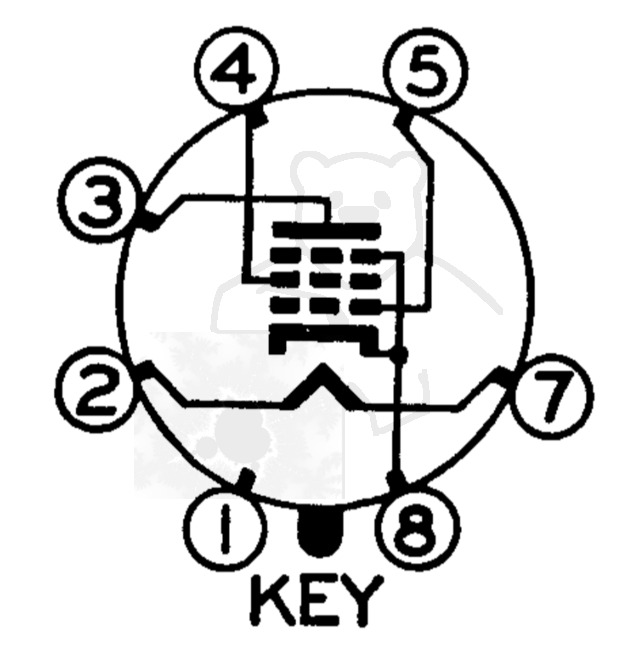

🔎 Sockelschaltung der 6V6
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 6V6
Datenblatt 6V6 Cunningham [www.tubedata.info].pdf (41 kB)
Datenblatt 6V6 RCA [www.tubedata.info].pdf (565 kB)
Datenblatt 6V6 RFT.pdf (101 kB)

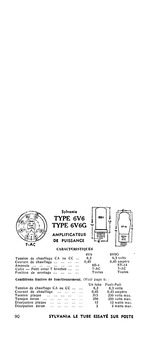

Datenblatt 6V6 Sylvania Französisch [www.tubedata.info].pdf (127 kB)
Datenblatt 6V6 Tung-Sol [www.tubedata.info].pdf (177 kB)
Datenblatt 6V6G Brimar [www.tubedata.info].pdf (57 kB)
Datenblatt 6V6G Radiotron.pdf (749 kB)
Datenblatt 6V6GT General Electric.pdf (1125 kB)
Datenblatt 6V6GT Mazda Belvu [www.tubedata.info].pdf (171 kB)
Datenblatt 6V6GT Radiotron [www.tubedata.info].pdf (585 kB)
Datenblatt 6V6GTA General Electric.pdf (469 kB)
Datenblatt 6V6GTA RCA Version 1.pdf (138 kB)
Datenblatt 6V6GTA RCA Version 2 [www.tubedata.info].pdf (225 kB)
Datenblatt 6V6GTA Tung-Sol [www.tubedata.info].pdf (218 kB)
Datenblatt 6V6S JJ Electric [www.tubedata.info].pdf (161 kB)
Pruefkarte 6V6 KT61 6AY5 VT-107 - Funke W19 Roehrenpruefer.pdf (167 kB)
Pruefkarte 6V6 VT107 VT107A VT107B - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6V6

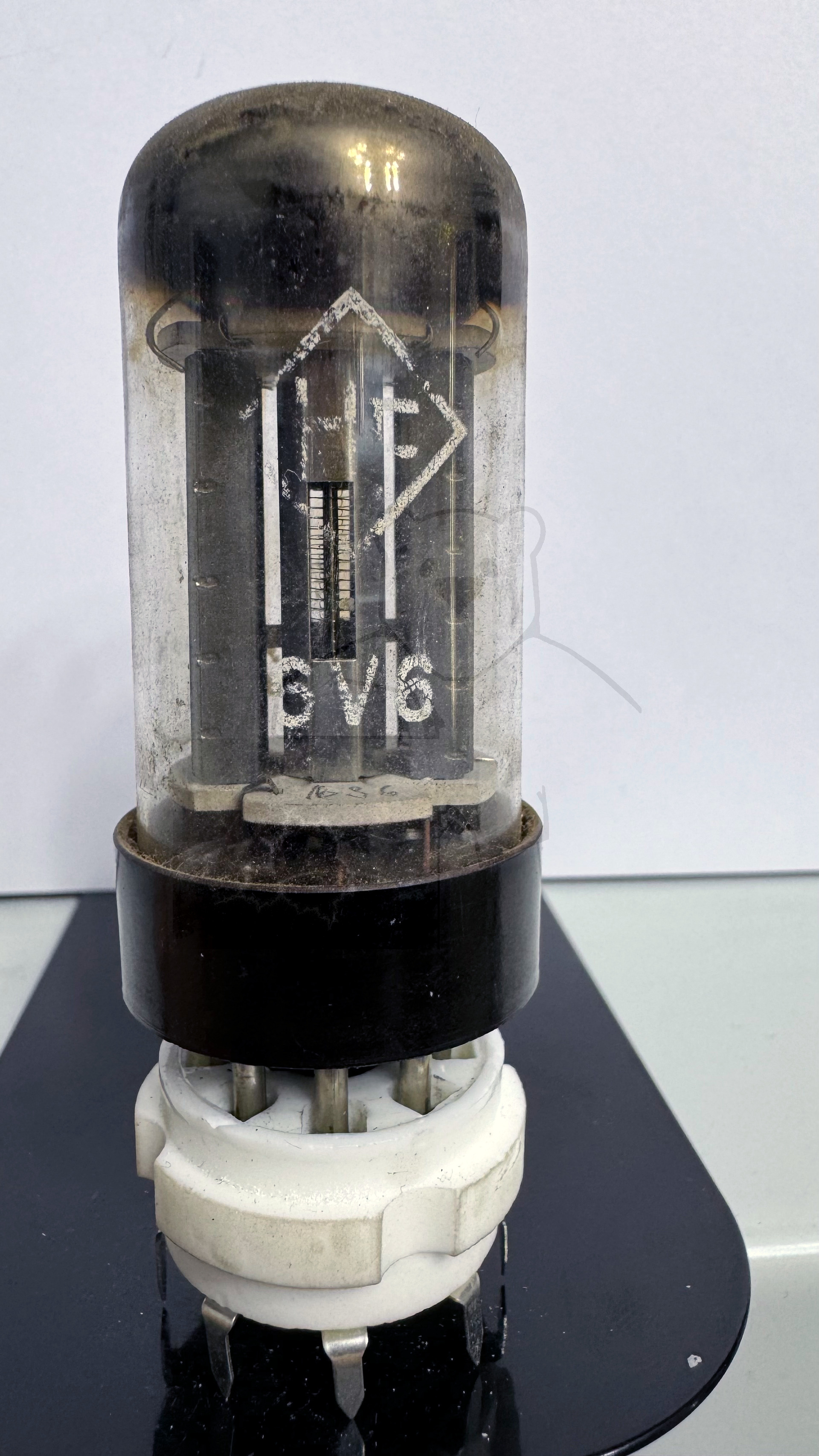

Röhre 6V6 #6252 Bild 1
