đ Beschreibung der Röhre: C/EM2 Inventarnummer: 06246
| Name | â C/EM2 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Ist in einem unrestaurierten 'Telefunken 776 GWK' verbaut. |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | Nicht mehr in meiner Sammlung |
đ Beschreibung der Systeme fĂŒr die Röhre: C/EM2
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | 7 |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Magisches Auge |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der C/EM2
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: C/EM2
Anwendung C-EM2 Version 1.pdf (369 kB)
Anwendung C-EM2 Version 2.pdf (977 kB)
Anwendung C-EM2 Version 3.pdf (2323 kB)
Anwendung C-EM2 Version 4 [www.tubedata.info].pdf (354 kB)
Datenblatt C-EM2 Philips NiederlÀndisch [www.tubedata.info].pdf (64 kB)
Datenblatt CM2 EM2 C-EM2 Telefunken.pdf (881 kB)
Pruefkarte CM2 EM2 - Neuberger RPM370 Roehrenmessgeraet.pdf (185 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: C/EM2

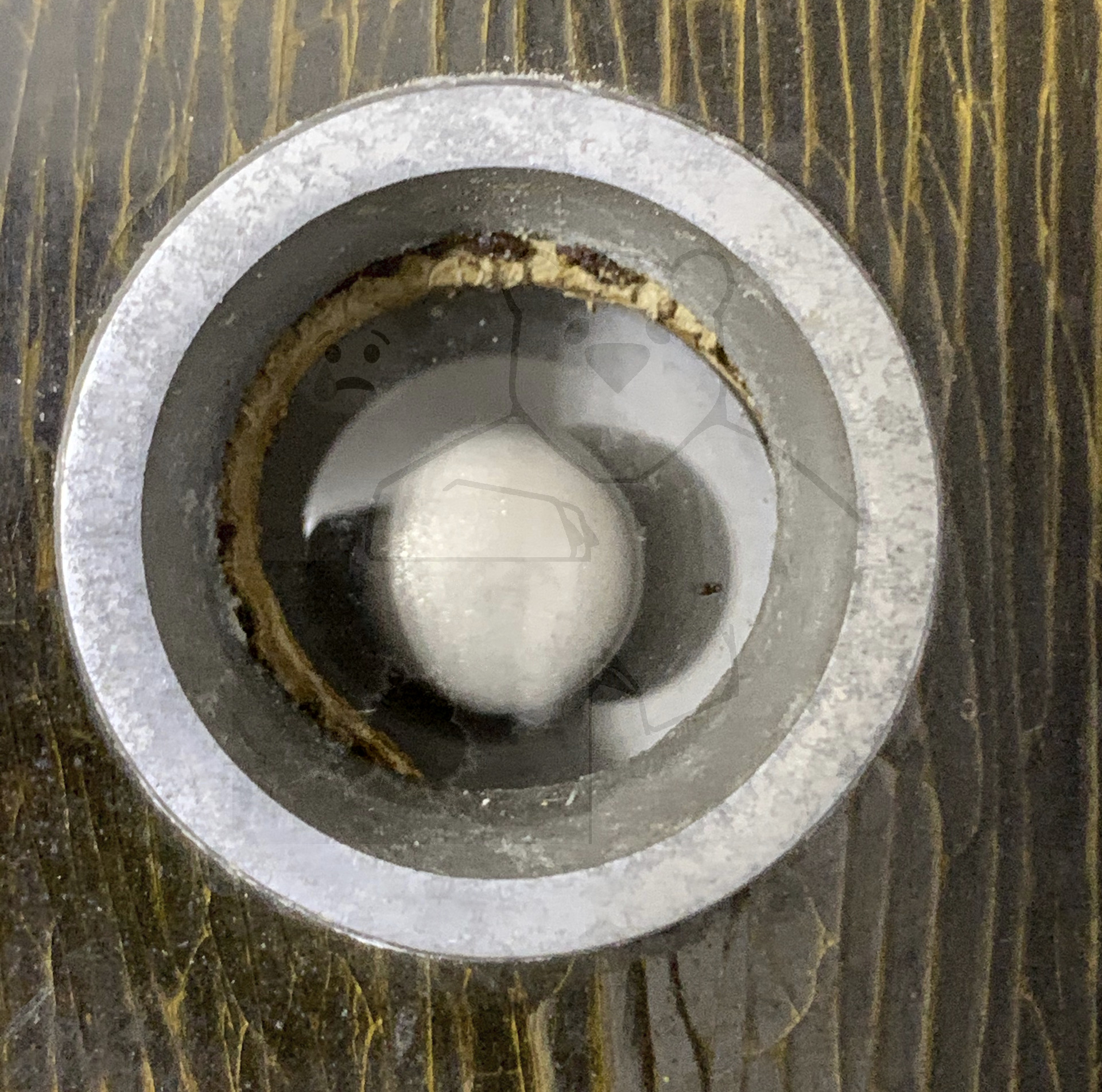

Röhre C-EM2 #6246 Bild 1, Verbaut in einem 'Telefunken 776 GWK'

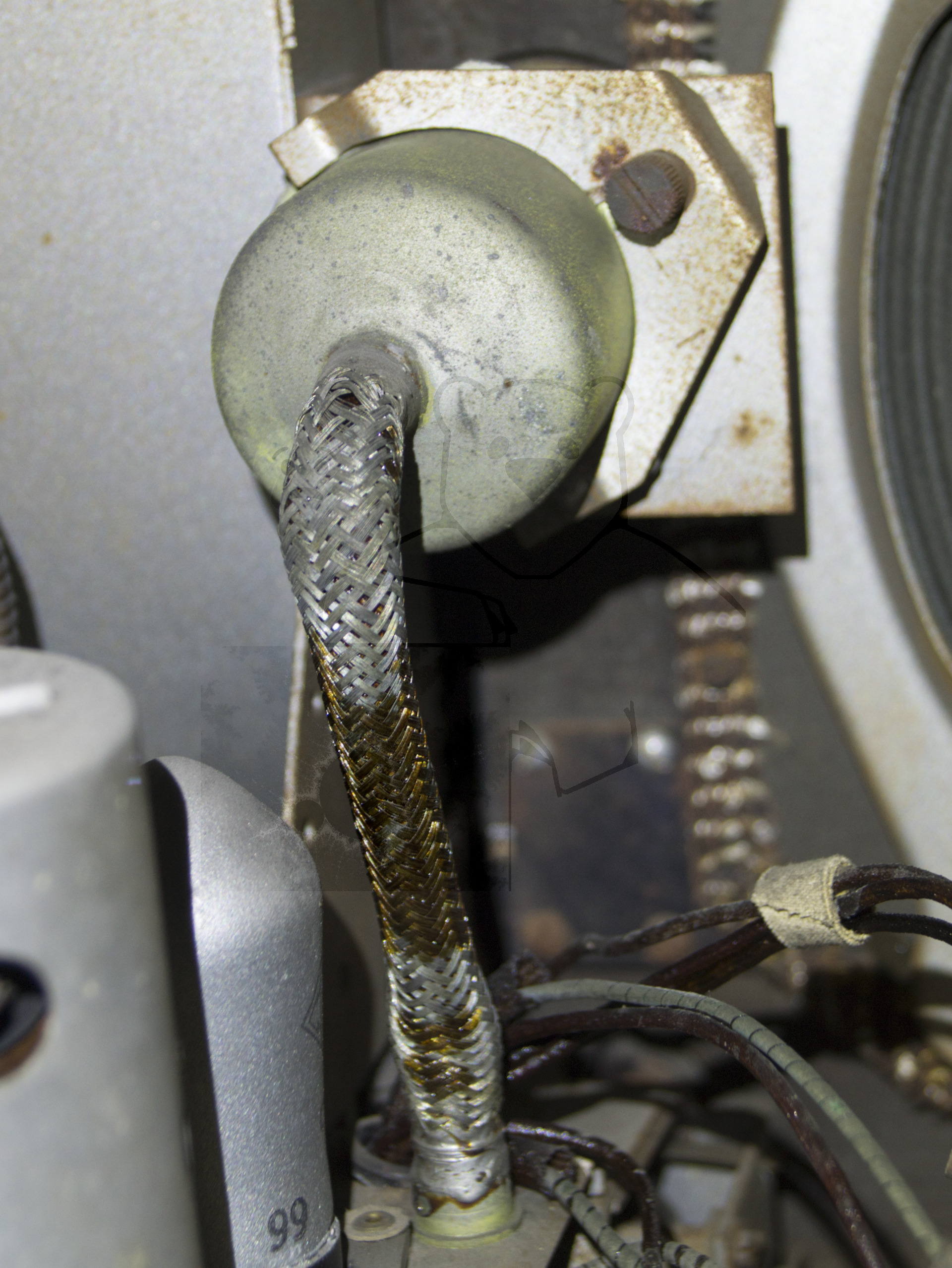

Röhre C-EM2 #6246 Bild 2, Verbaut in einem 'Telefunken 776 GWK'
