Daten und Bilder der Röhre: C/EM2

🔎 Beschreibung der Röhre: C/EM2

Name	C/EM2
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:53:00

🔎 Beschreibung der Systeme für die Röhre: C/EM2

	System 1
Kathode	4
Gitter 1	6
Gitter 2	5
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm	7
Heizung	2, 3
Abschirmung
Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

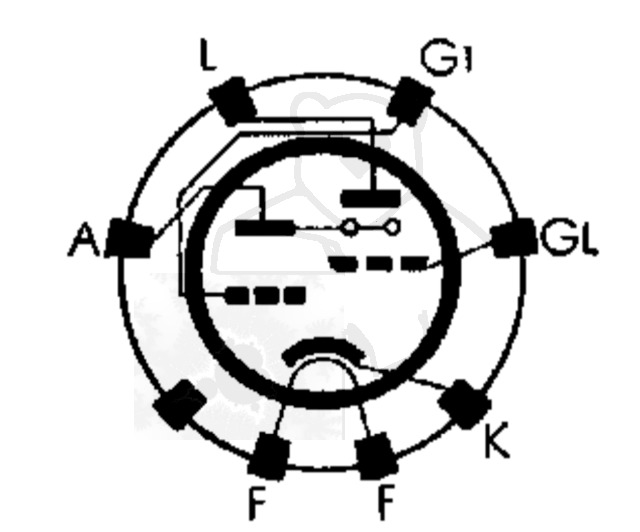

🔎 Sockelschaltung der C/EM2

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: C/EM2
Anwendung C-EM2 Version 1.pdf (369 kB)
Anwendung C-EM2 Version 2.pdf (977 kB)
Anwendung C-EM2 Version 3.pdf (2323 kB)
Anwendung C-EM2 Version 4 [www.tubedata.info].pdf (354 kB)
Datenblatt C-EM2 Philips Niederländisch [www.tubedata.info].pdf (64 kB)
Datenblatt CM2 EM2 C-EM2 Telefunken.pdf (881 kB)
Pruefkarte CM2 EM2 - Neuberger RPM370 Roehrenmessgeraet.pdf (185 kB)
