đ Beschreibung der Röhre: CK1 Inventarnummer: 06243
| Name | â CK1 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 13 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Ist in einem unrestaurierten 'Telefunken 776 GWK' verbaut. |
| Kenn Nummer | 88 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | Nicht mehr in meiner Sammlung |
đ Beschreibung der Systeme fĂŒr die Röhre: CK1
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | Kappe |
| Gitter 5 | 7 |
| Gitter 6 | 4 |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 1 |
| Funktion | â Oszillator / Mischer |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der CK1
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: CK1
Anwendung CK1 Philips [www.tubedata.info].pdf (2288 kB)
Anwendung CK1 Telefunken [www.tubedata.info].pdf (103 kB)
Datenblatt CK1 Tungsram.pdf (126 kB)
Pruefkarte CK1 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte CK1 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: CK1

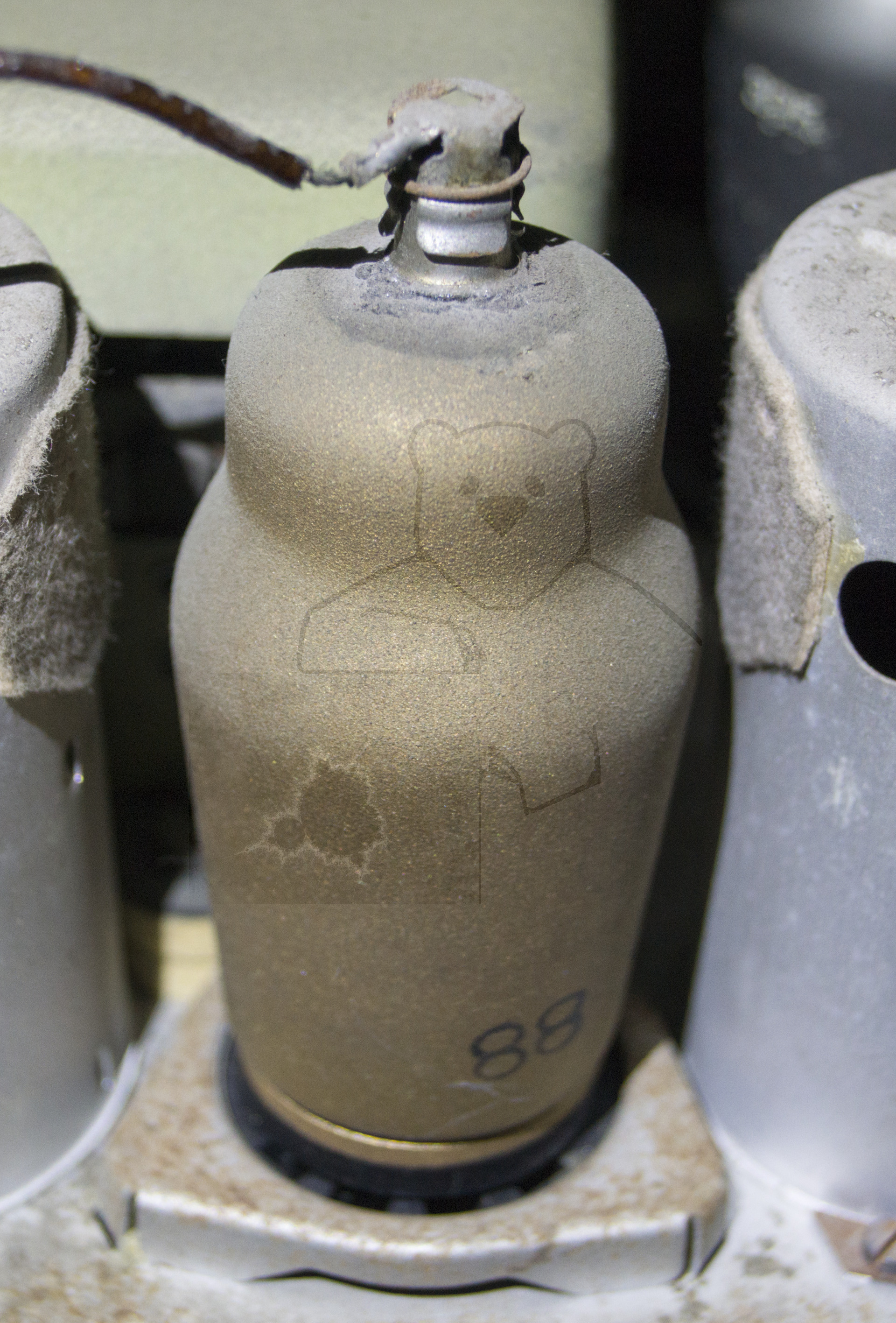

Röhre CK1 #6243 Bild 1, Verbaut in einem 'Telefunken 776 GWK'
