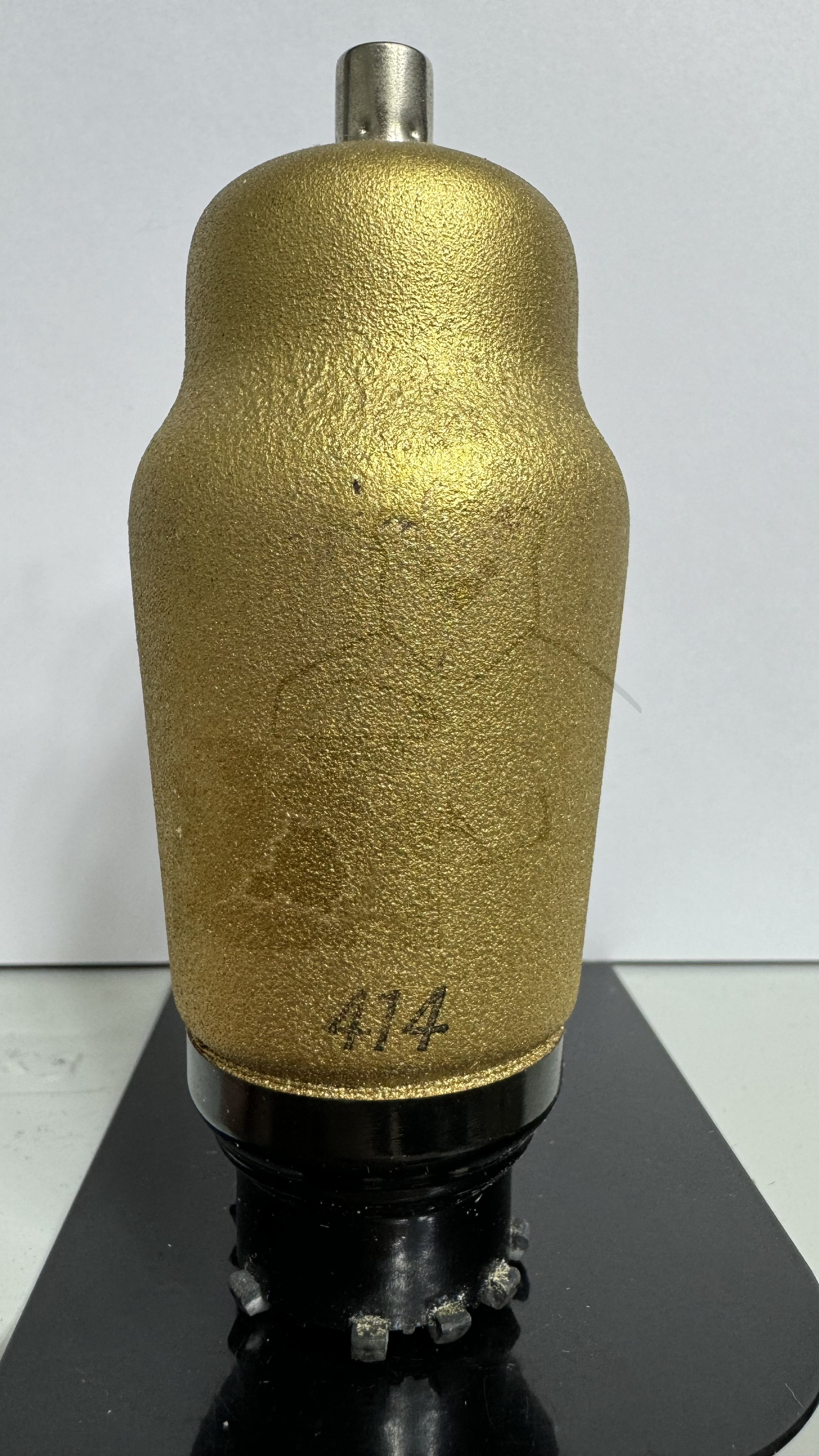

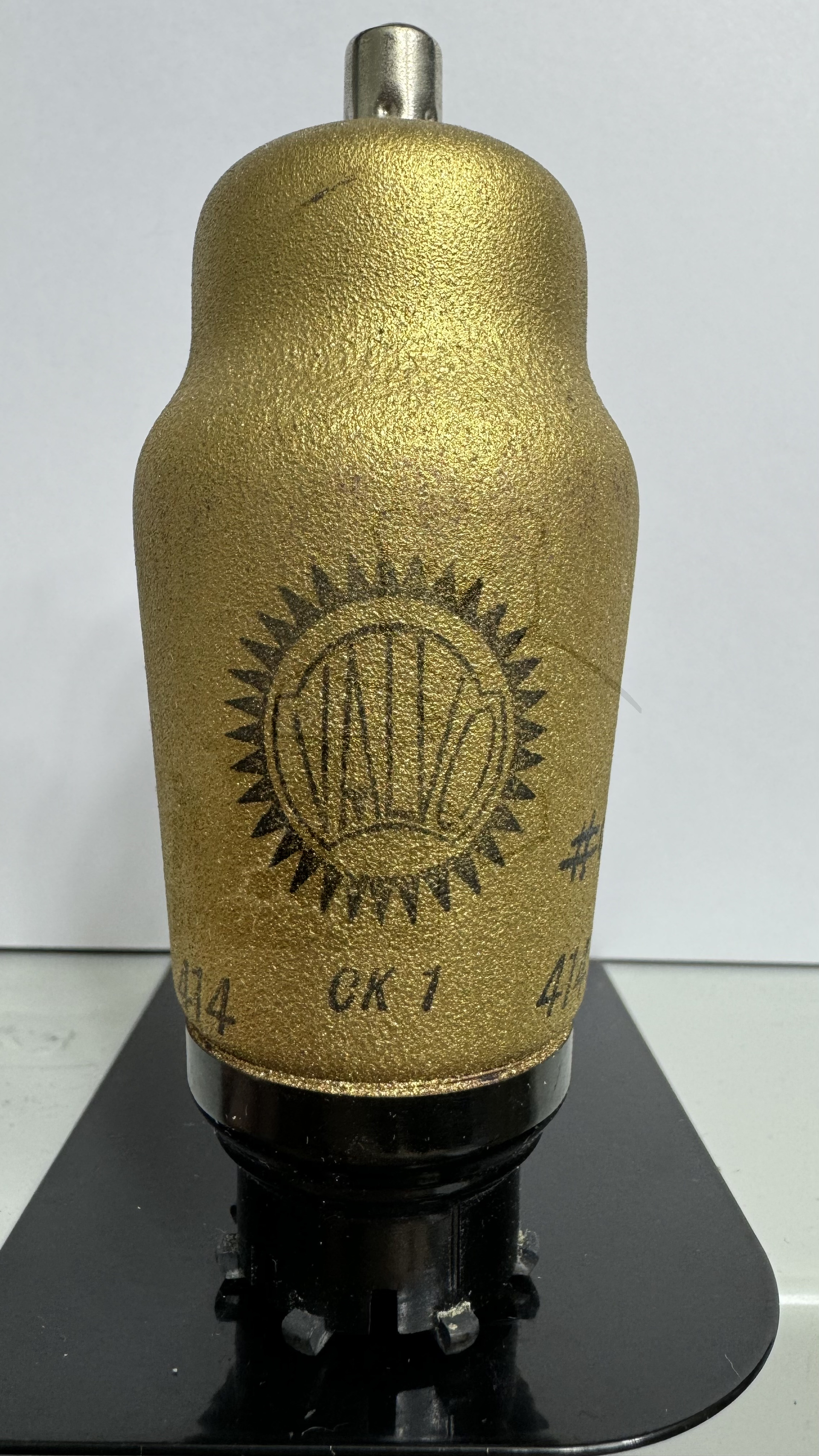

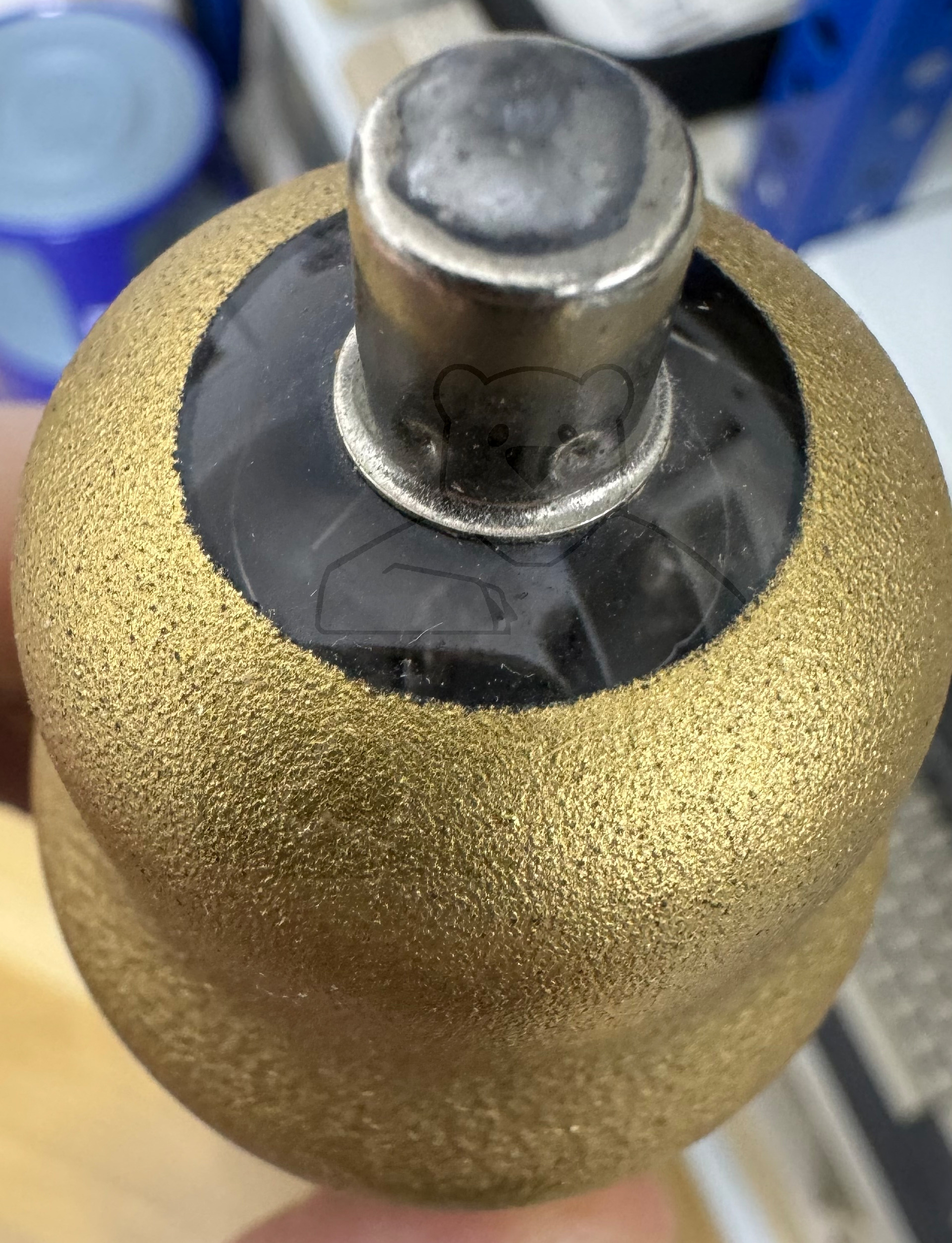

Daten und Bilder der Röhre: CK1

🔎 Beschreibung der Röhre: CK1

Name	CK1
Vergleichsname
Heizspannung (Volt)	13
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

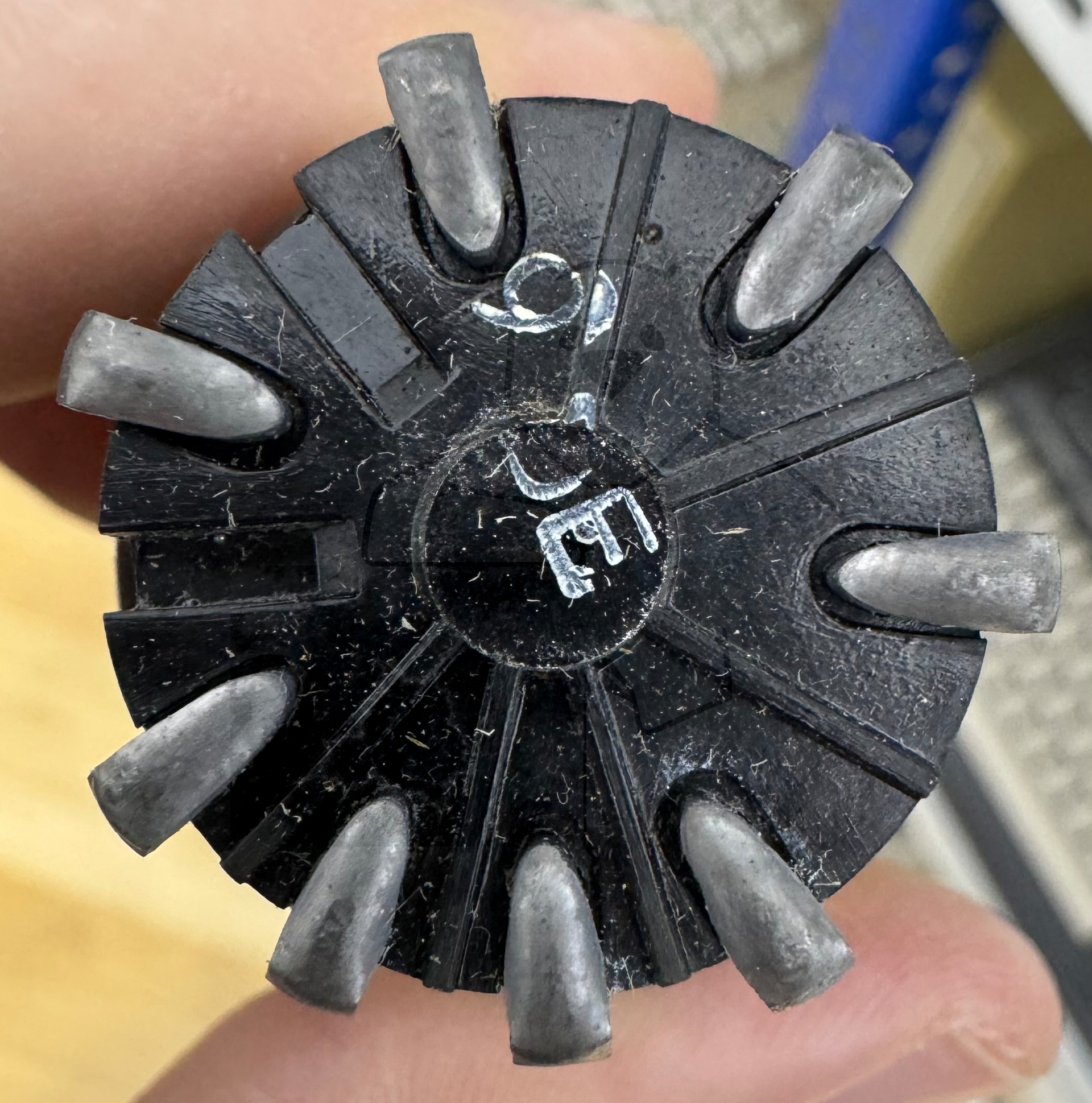

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	06.06.2018 22:47:06

🔎 Beschreibung der Systeme für die Röhre: CK1

	System 1
Kathode	4
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4	Kappe
Gitter 5	7
Gitter 6	4
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

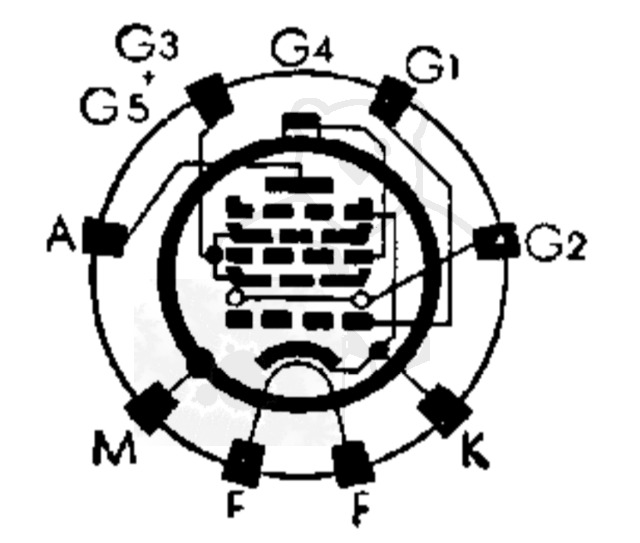

🔎 Sockelschaltung der CK1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CK1
Anwendung CK1 Philips [www.tubedata.info].pdf (2288 kB)
Anwendung CK1 Telefunken [www.tubedata.info].pdf (103 kB)
Datenblatt CK1 Tungsram.pdf (126 kB)
Pruefkarte CK1 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte CK1 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
