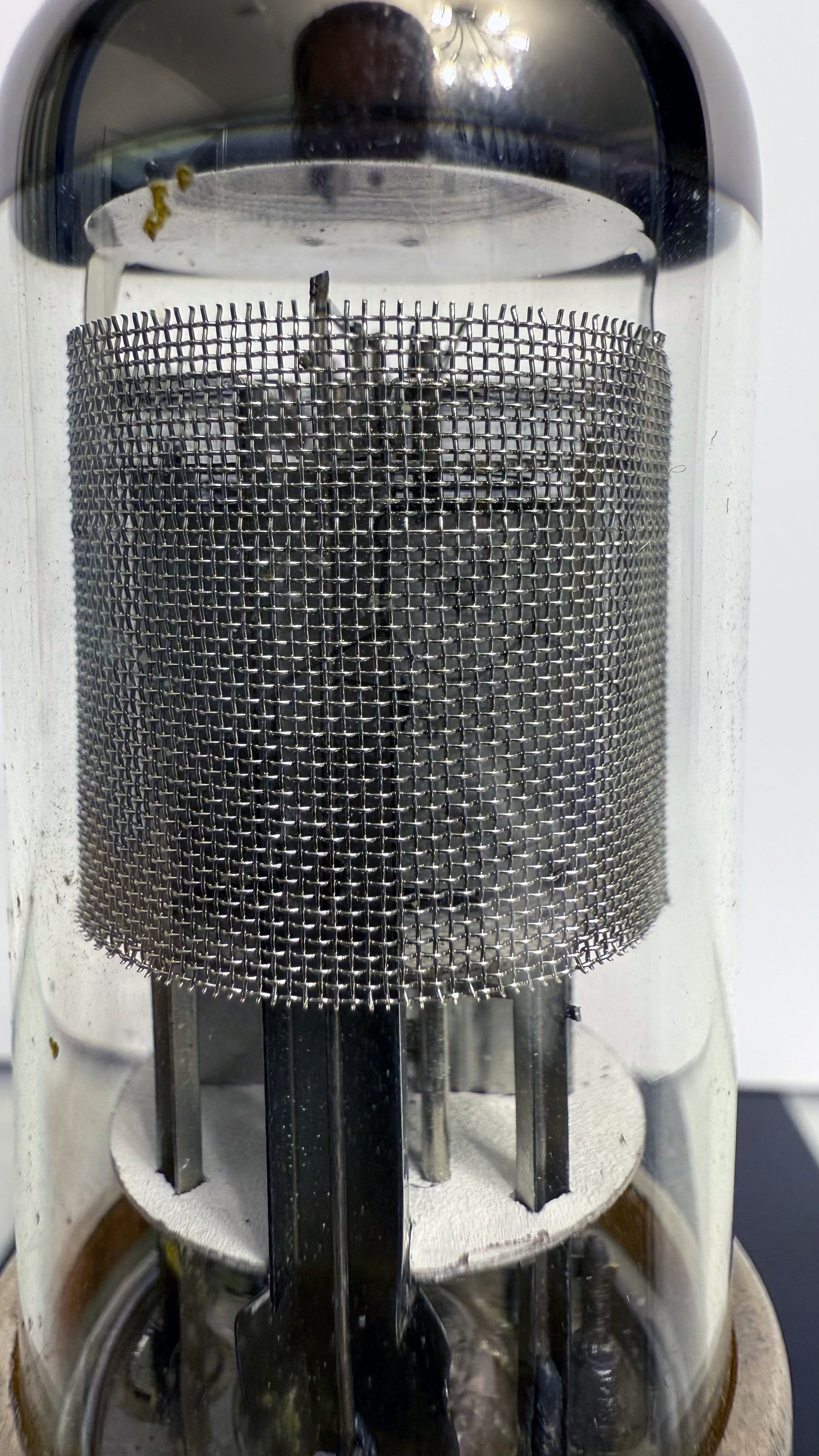

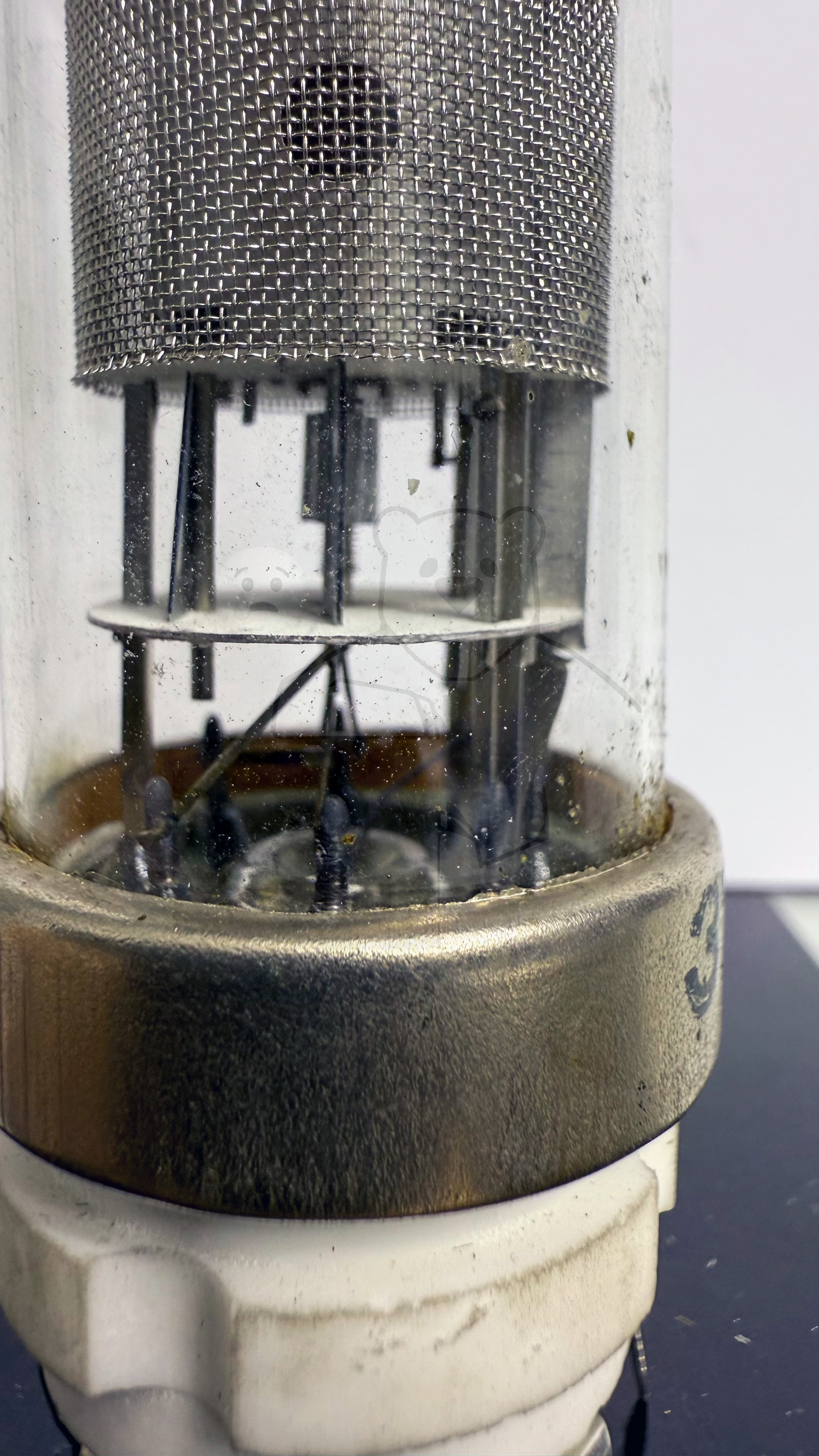

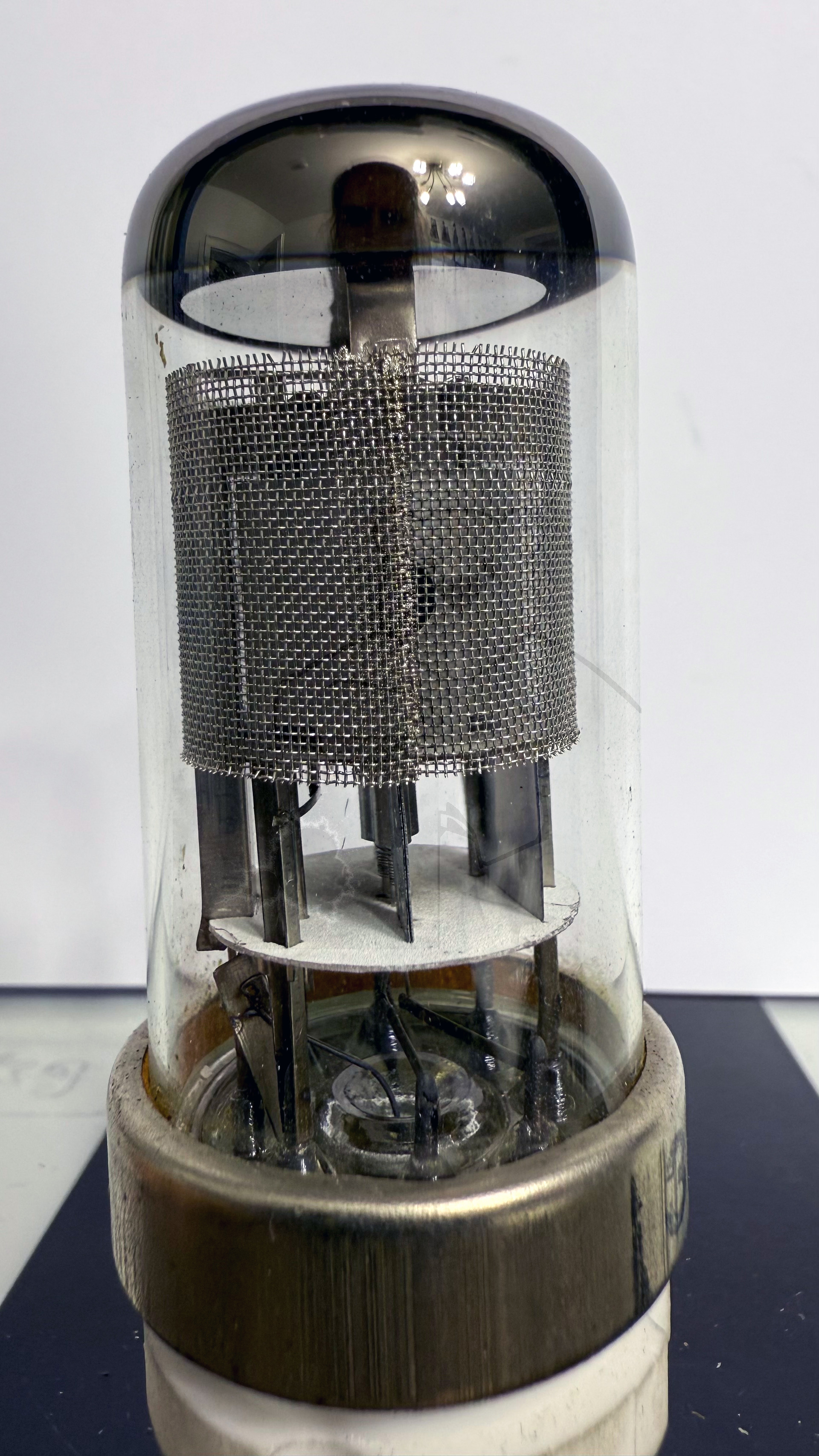

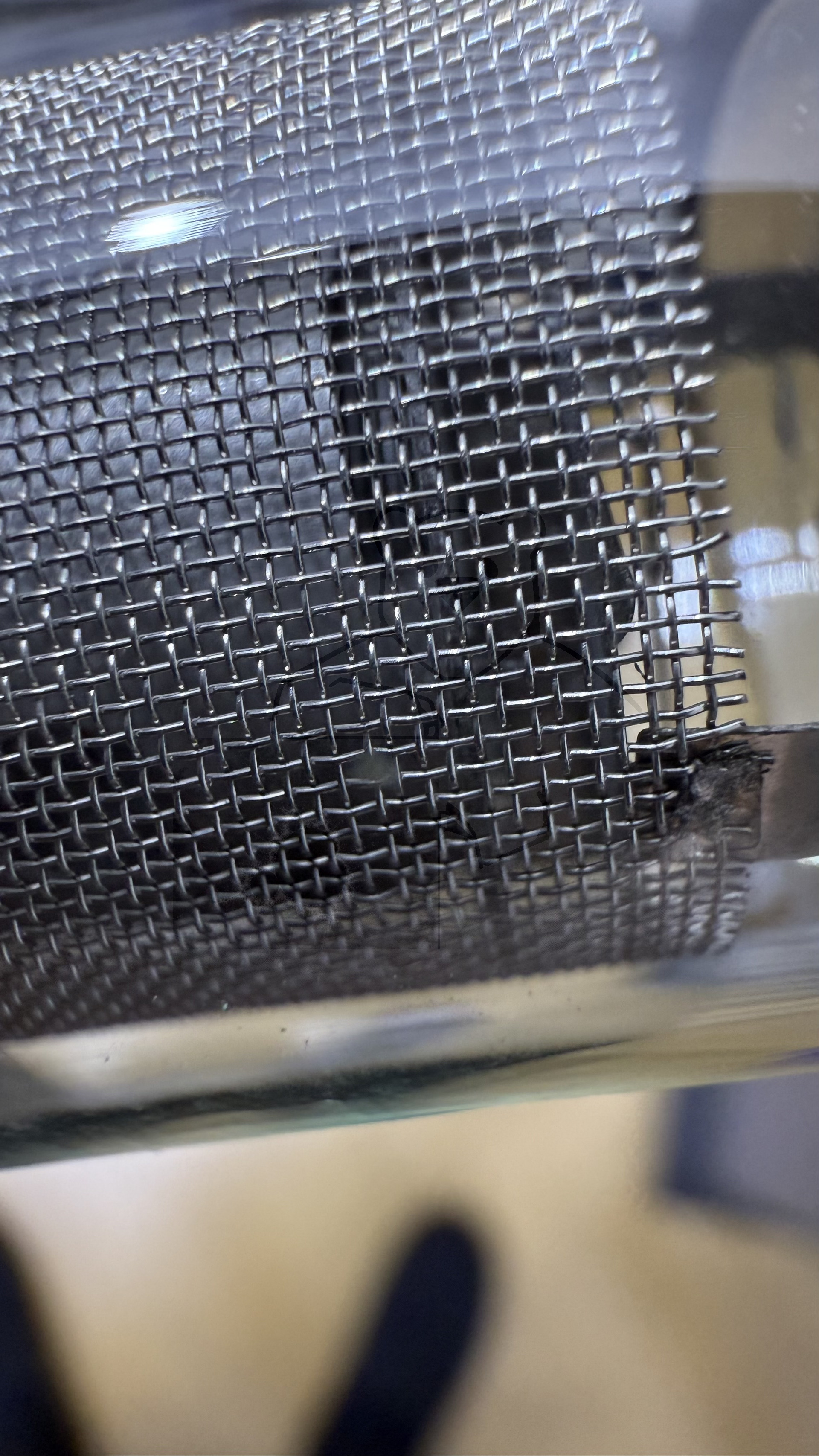

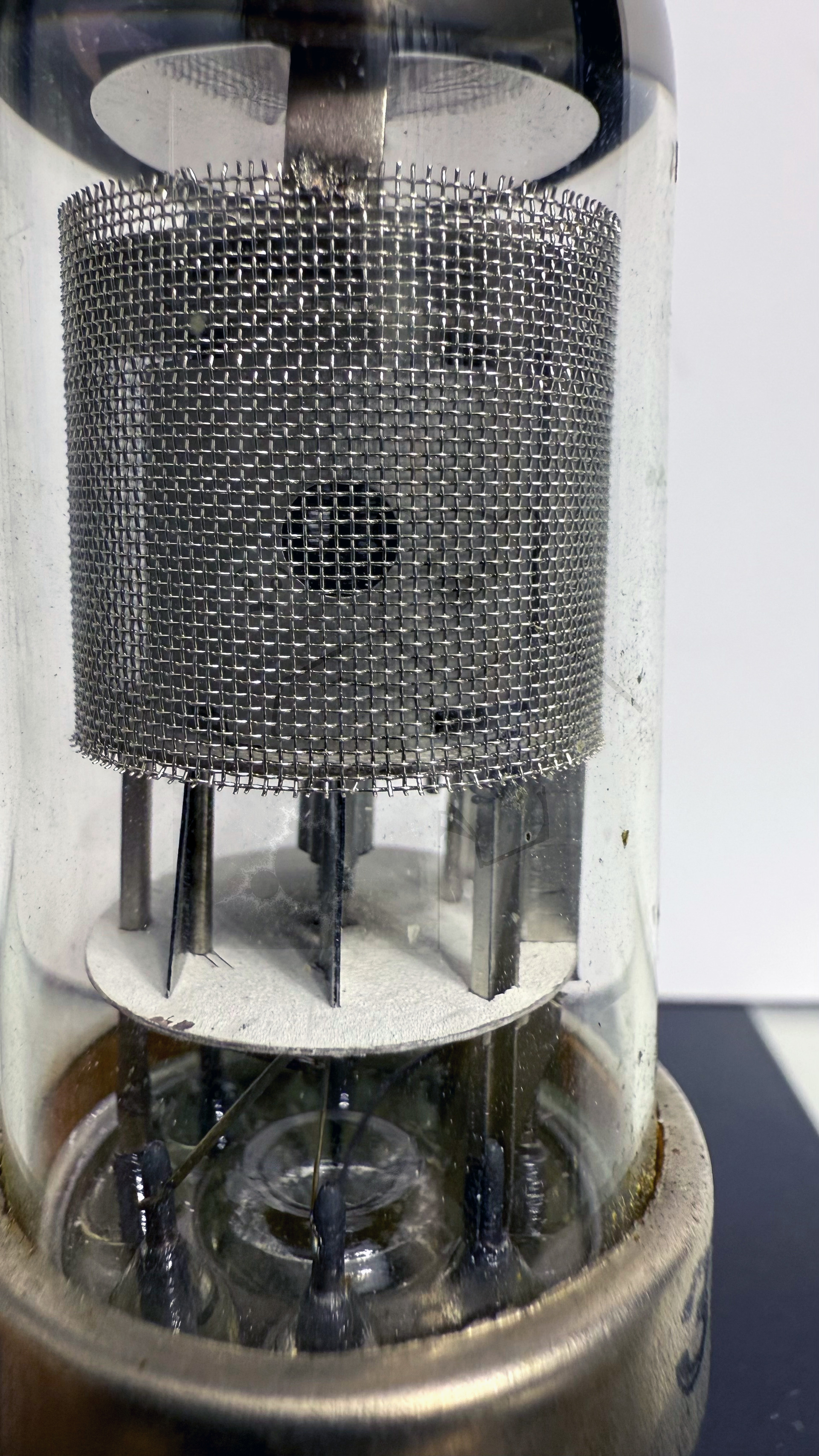

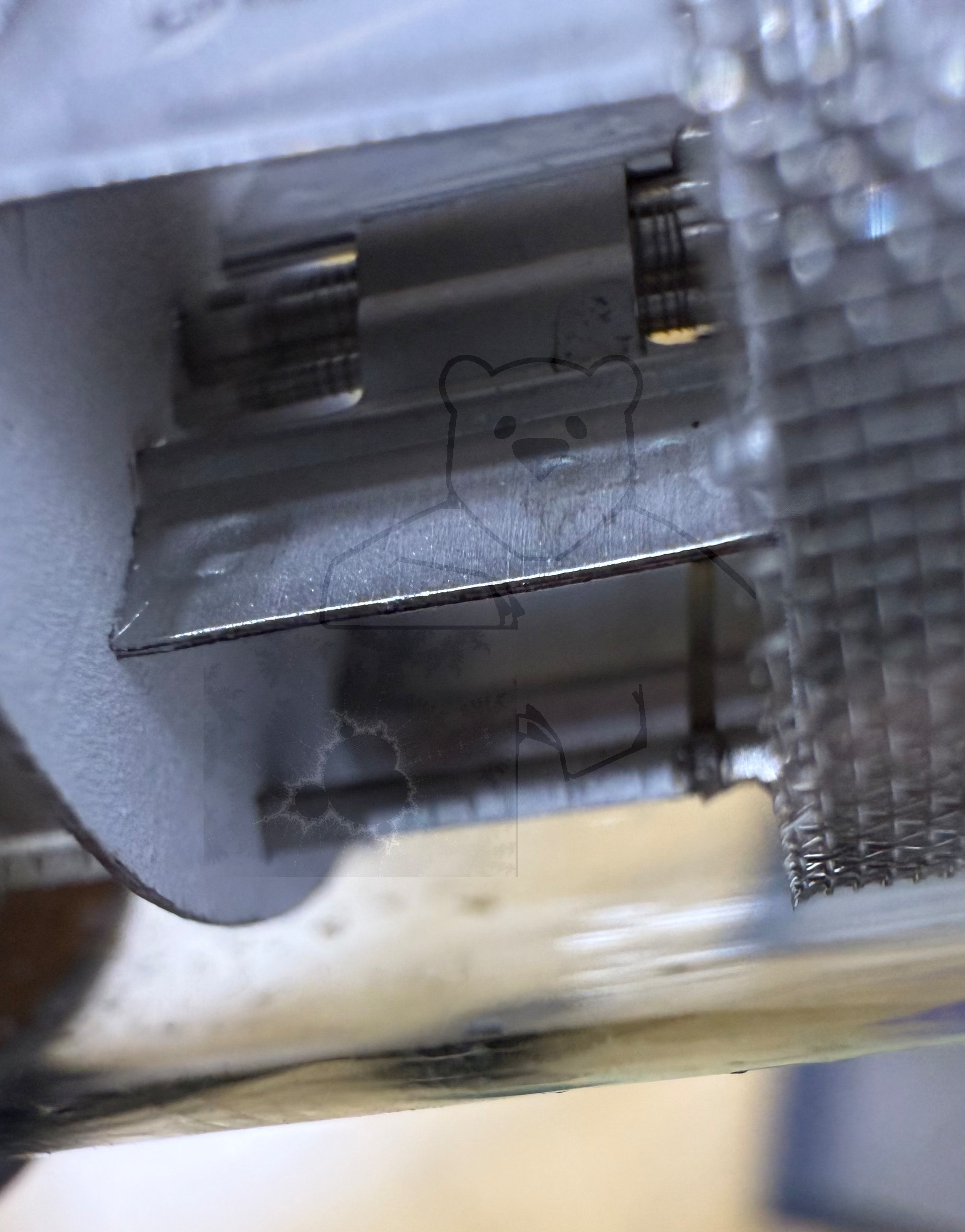

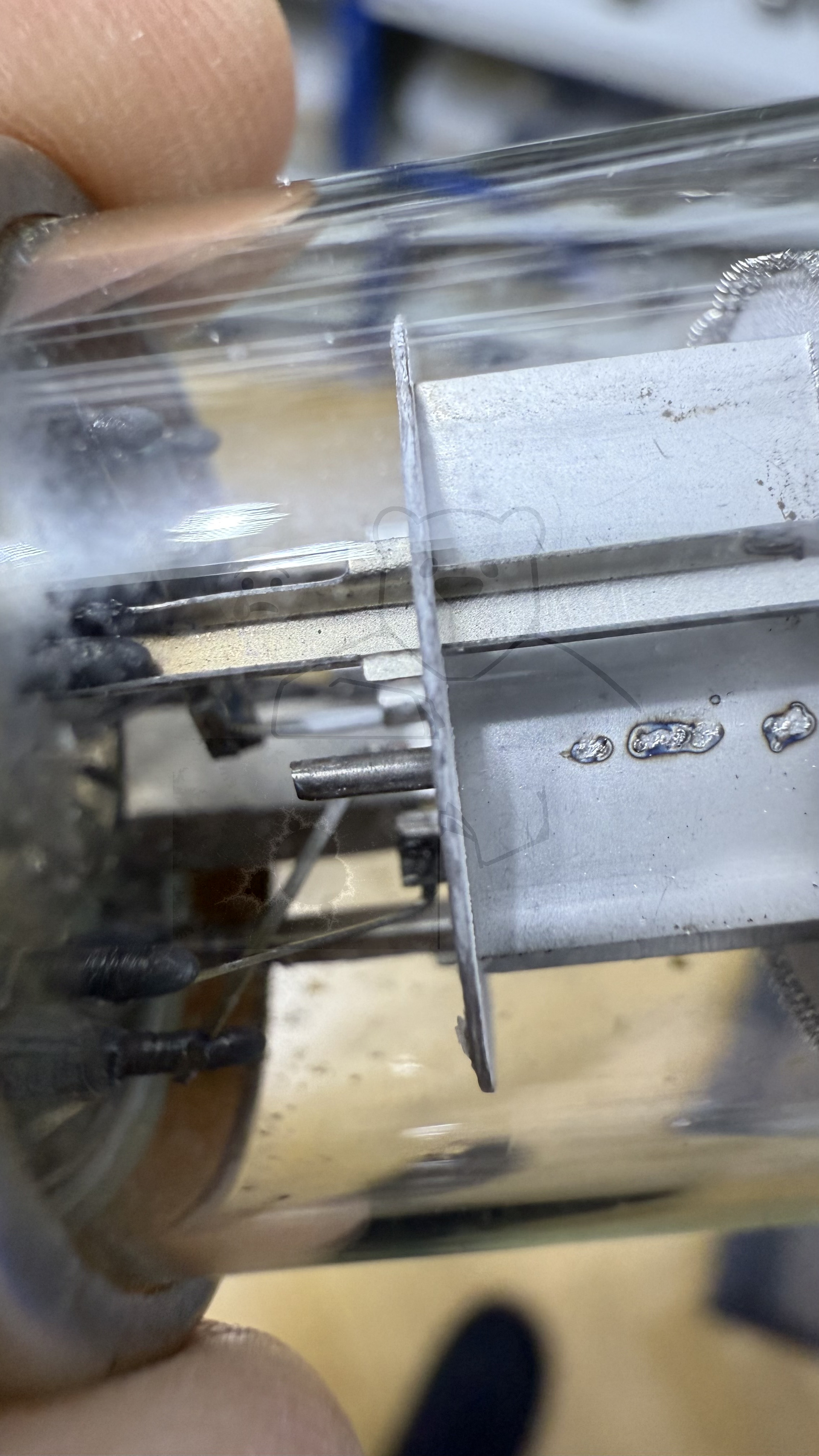

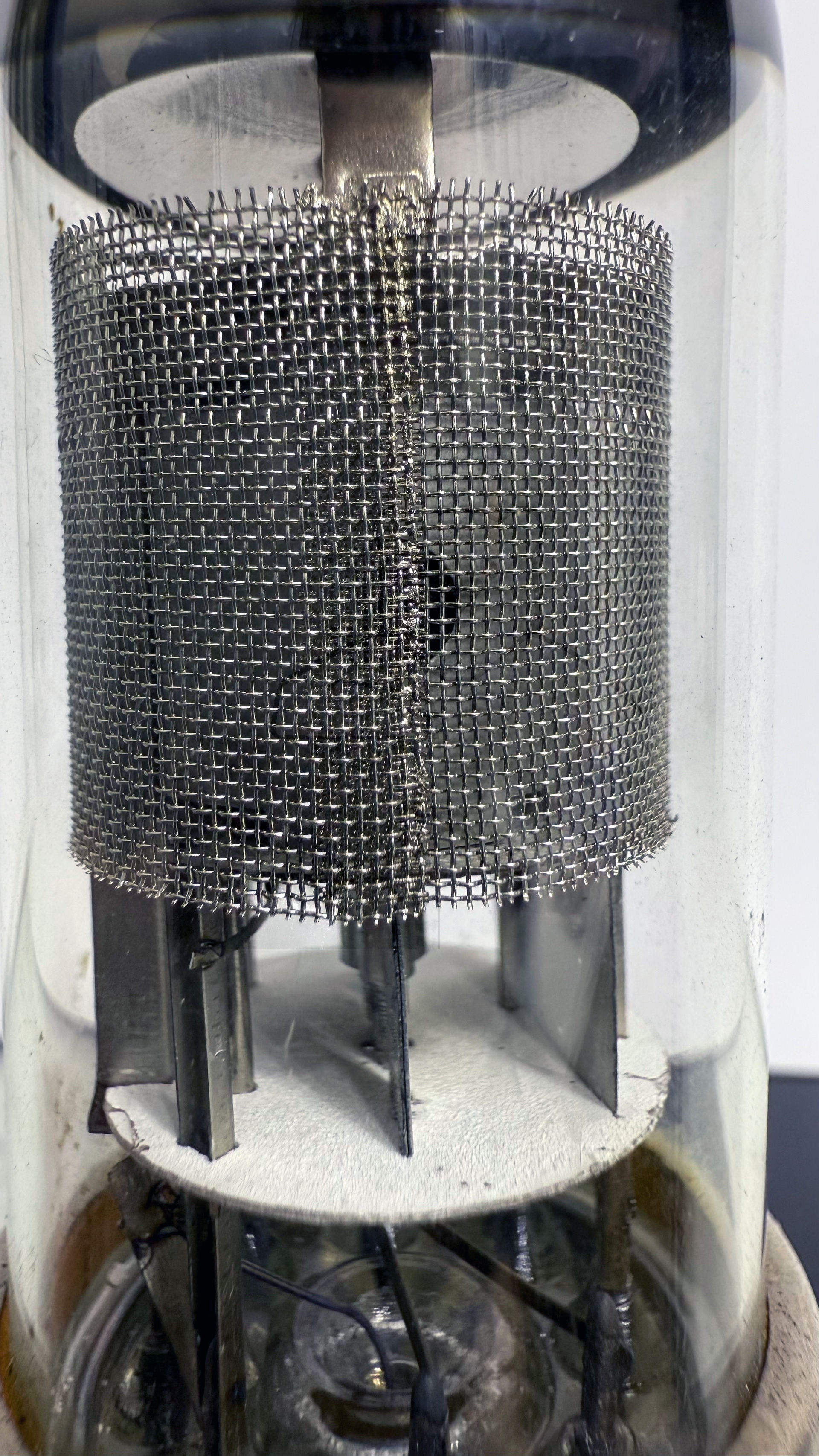

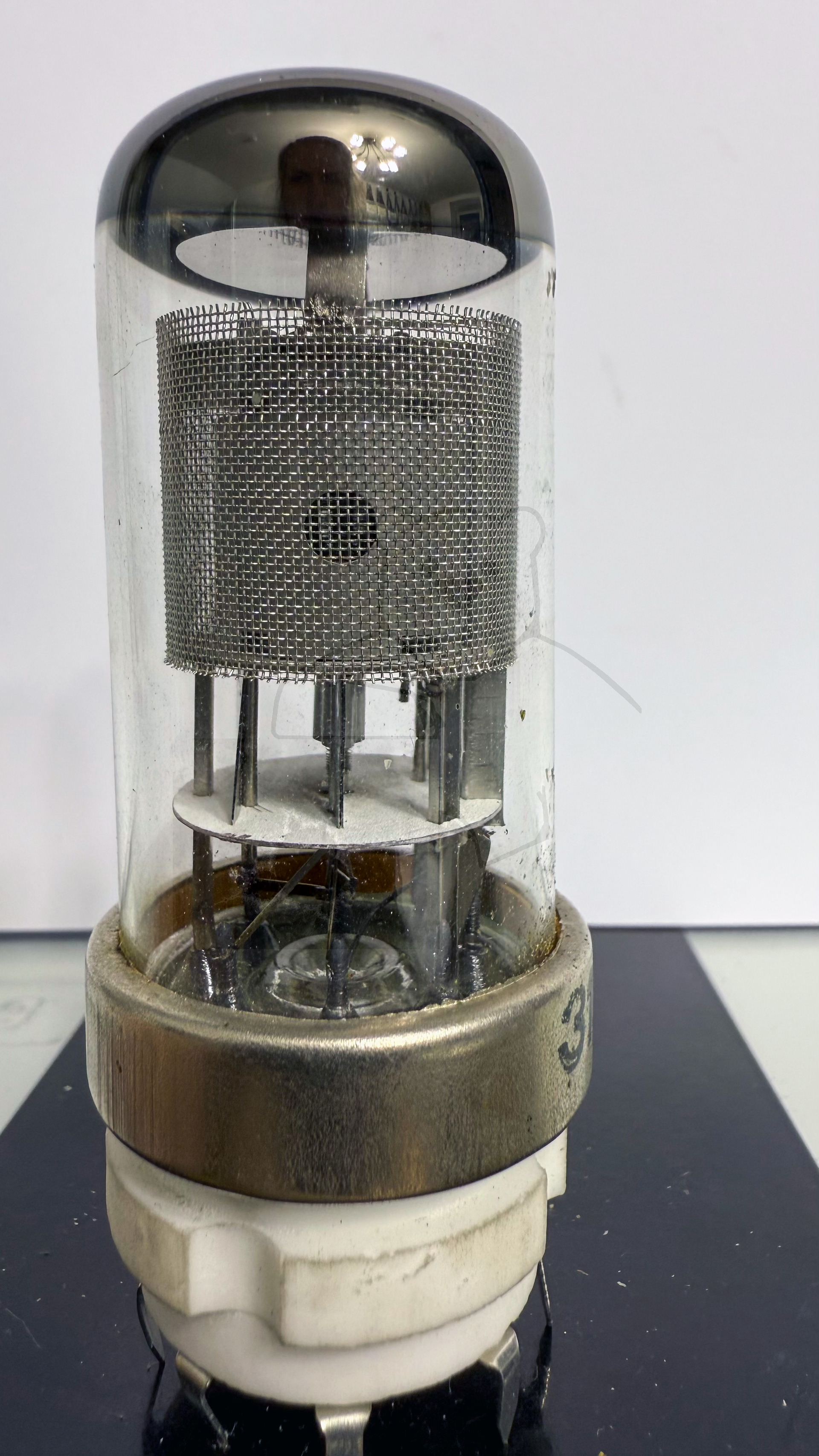

Daten und Bilder der Röhre: ECH21

🔎 Beschreibung der Röhre: ECH21 Inventarnummer: 05991

Name	→ ECH21
Vergleichsname

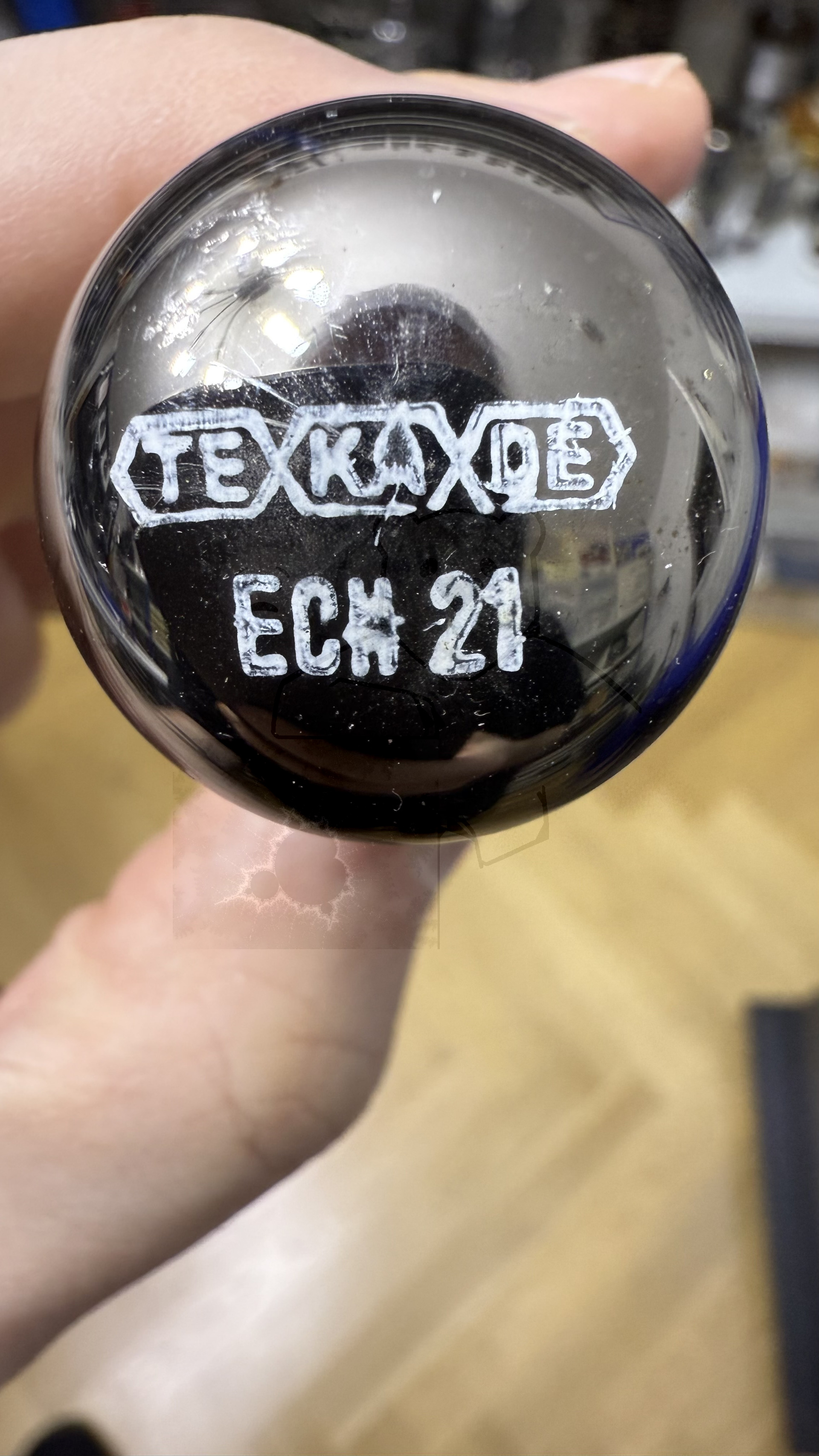

Hersteller	→ TeKaDe
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,33
Art der Heizung	Indirekt

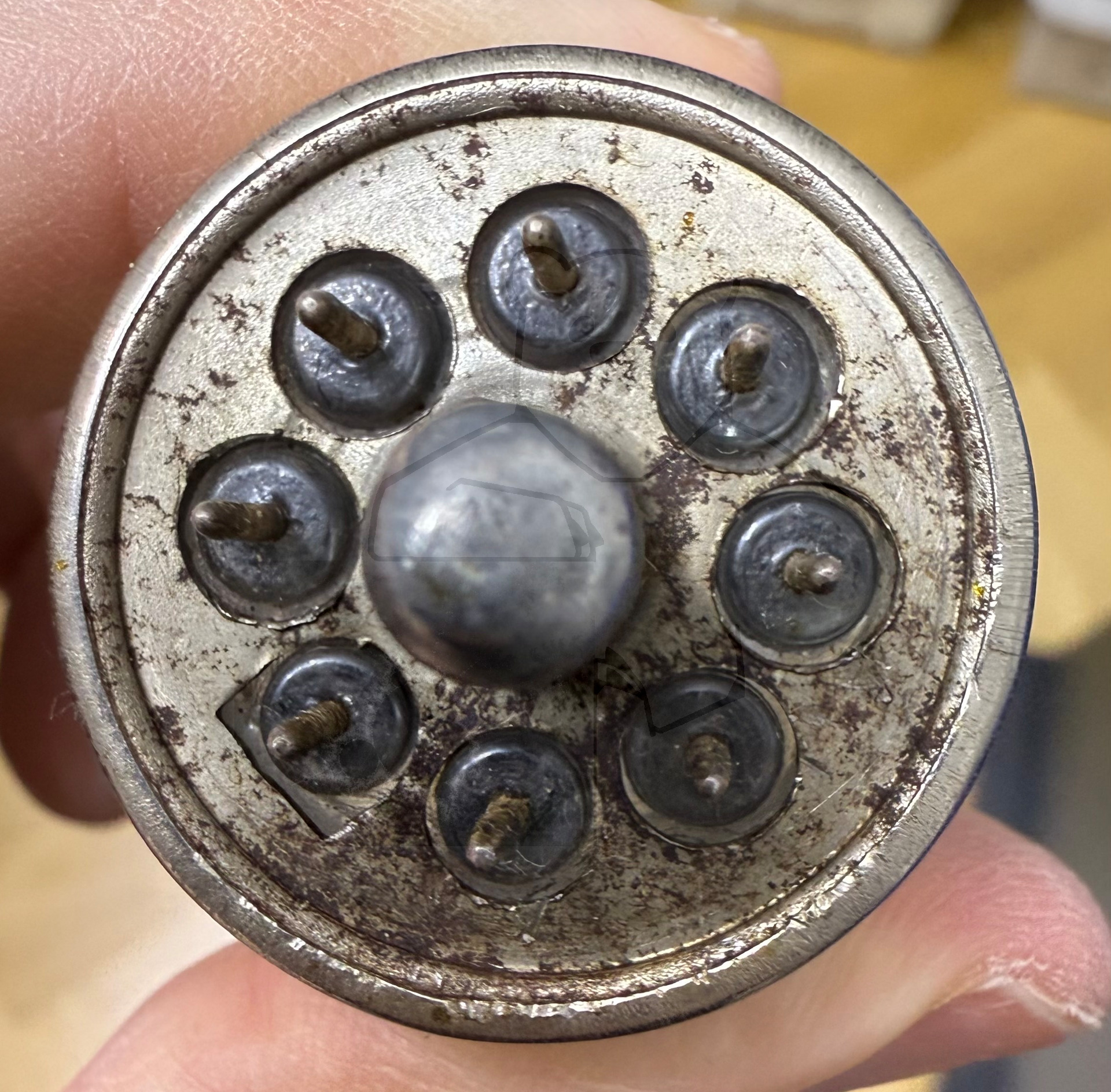

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Informationen Röhrentyp
Informationen

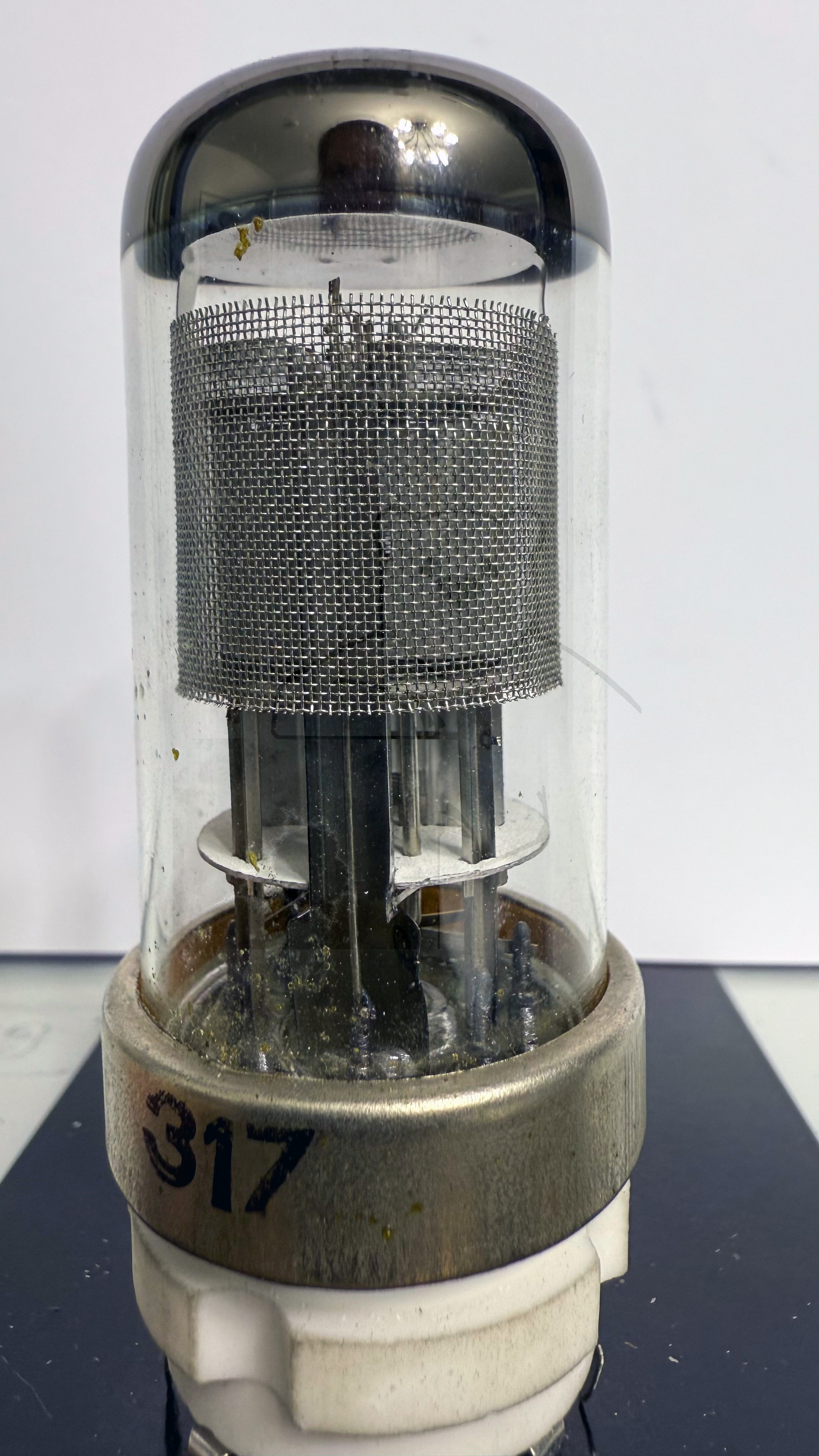

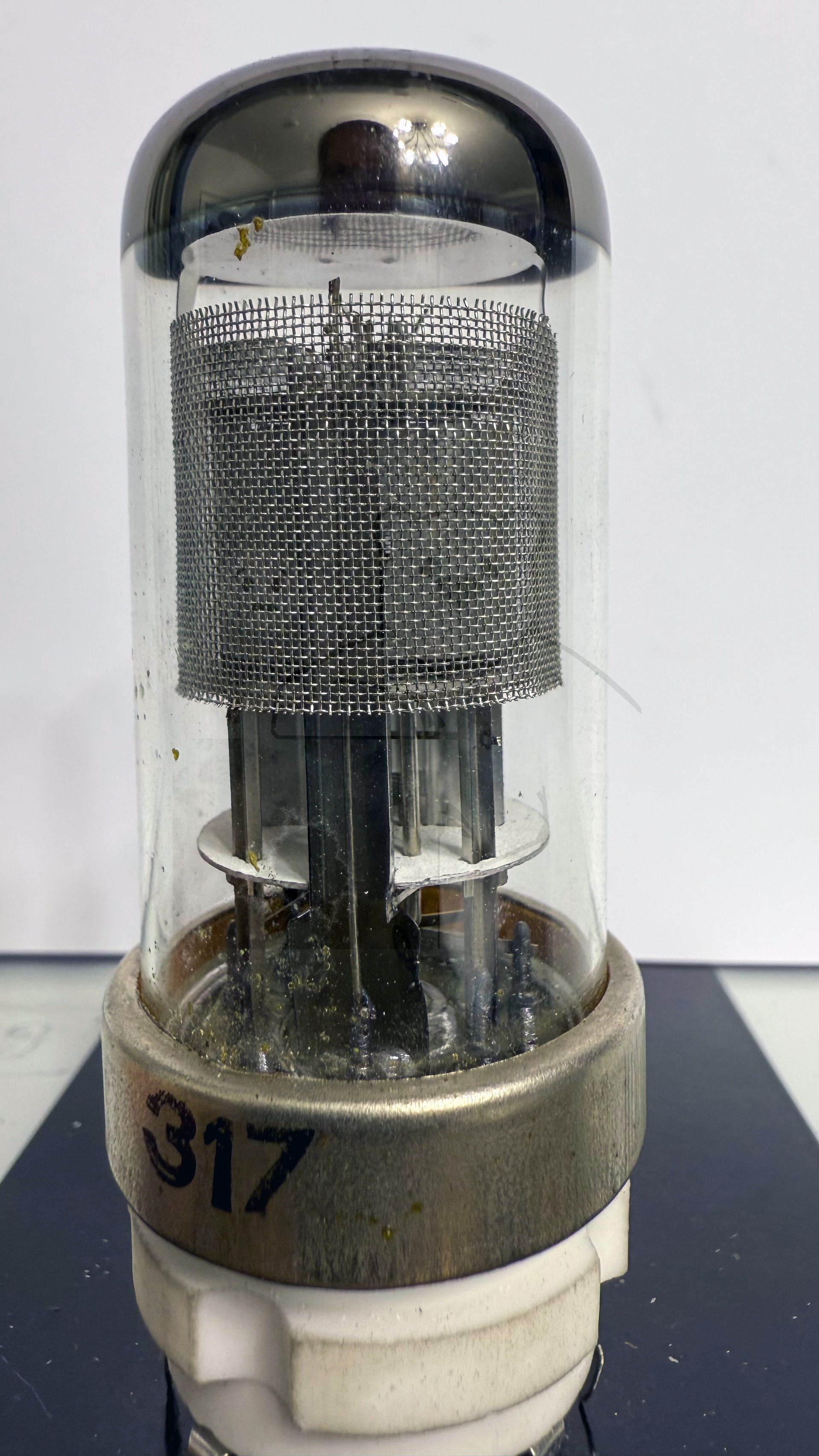

Kenn Nummer	317
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S111a

🔎 Beschreibung der Systeme für die Röhre: ECH21

	System 1	System 2
Kathode	Führungsnase	Führungsnase
Gitter 1	4	6
Gitter 2		5
Gitter 3		7
Gitter 4		5
Gitter 5		Führungsnase
Gitter 6
Gitter 7
Anode 1	3	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	Führungsnase	Führungsnase
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

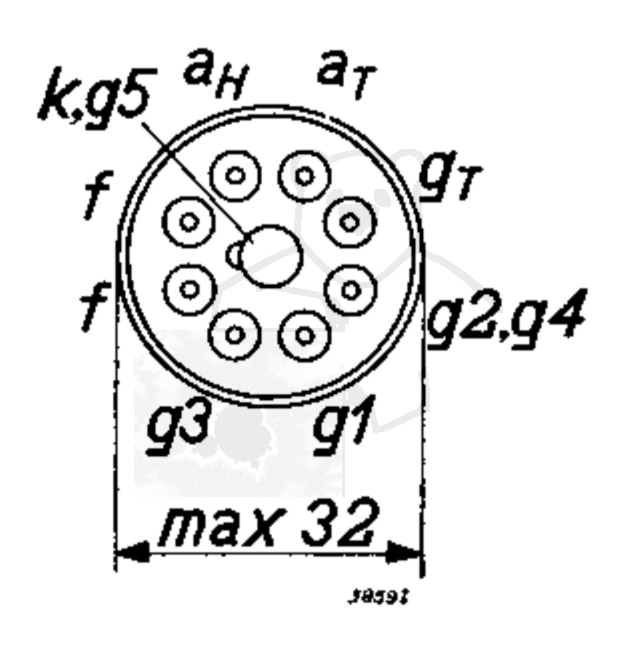

🔎 Sockelschaltung der ECH21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: ECH21
Anwendung ECH21 Version 1 [www.tubedata.info].pdf (1846 kB)
Anwendung ECH21 Version 2 [www.tubedata.info].pdf (890 kB)
Datenblatt ECH21 Philips [www.tubedata.info].pdf (76 kB)
Datenblatt ECH21 Tesla [www.tubedata.info].pdf (1808 kB)
Pruefkarte ECH21 ECH71 - Karte 1 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECH21 ECH71 - Karte 2 - Funke W19 Roehrenpruefer.pdf (137 kB)
Pruefkarte ECH21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)
Pruefkarte ECH21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
