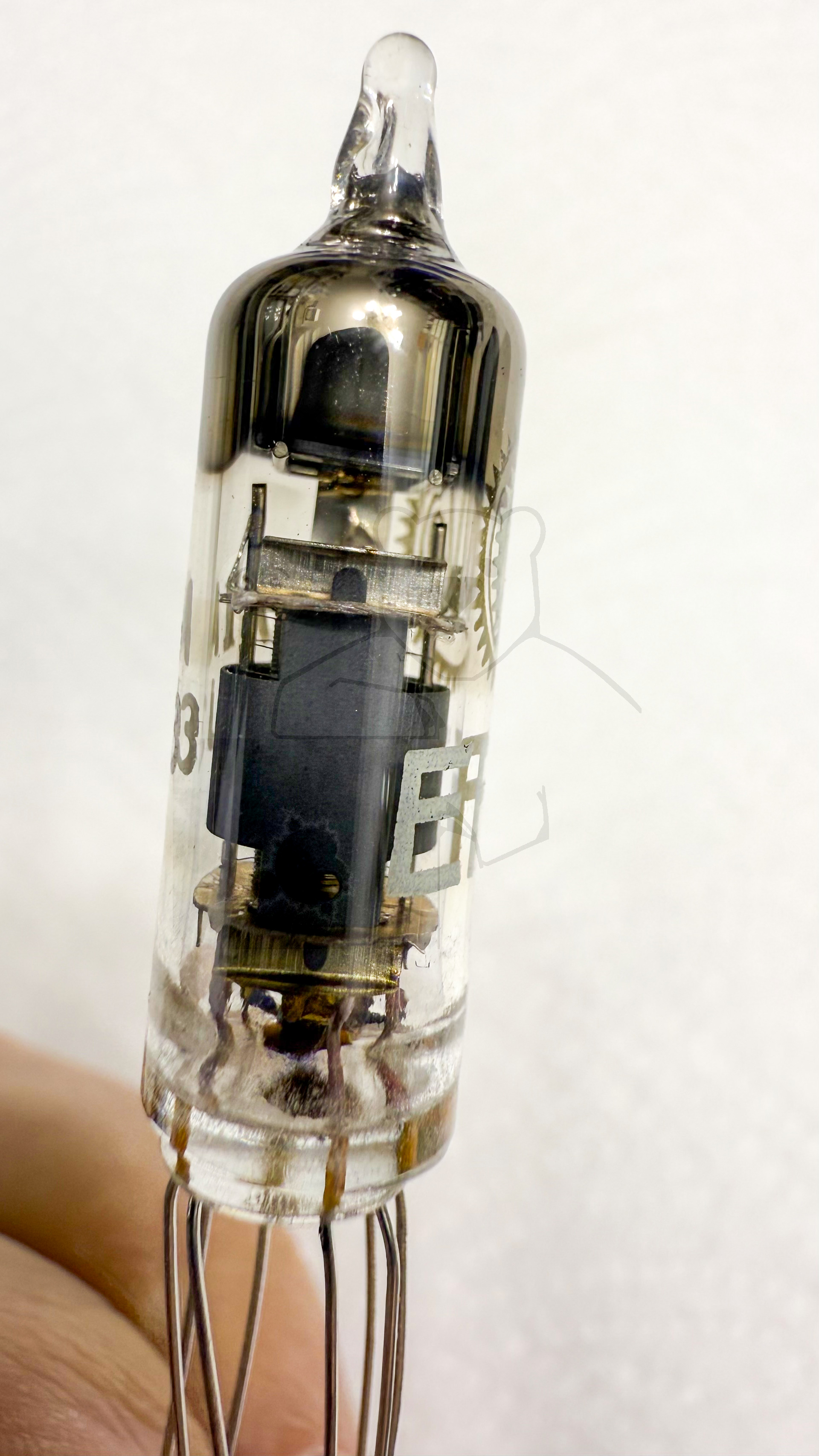

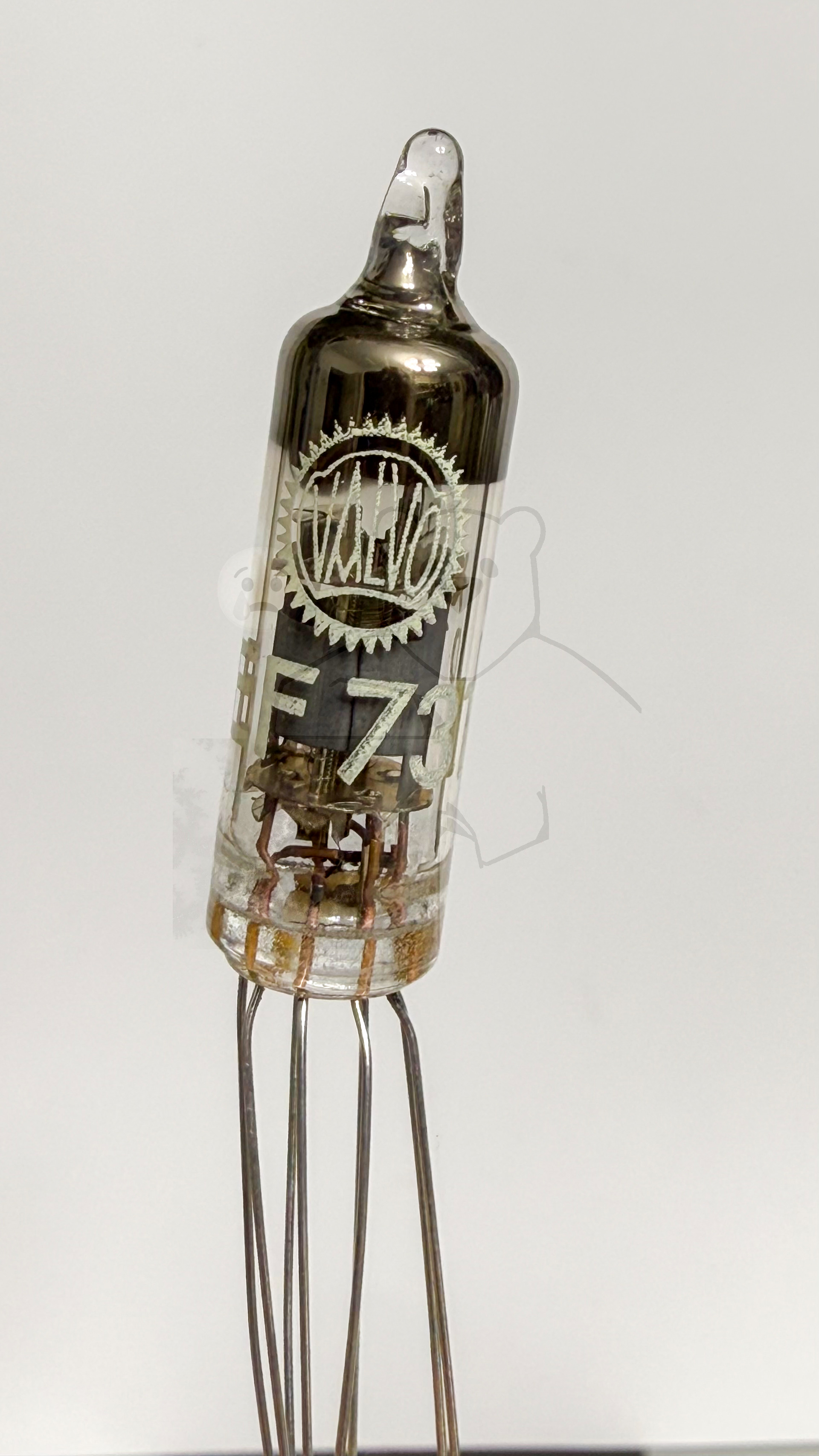

Daten und Bilder der Röhre: EF731

🔎 Beschreibung der Röhre: EF731 Inventarnummer: 05980

Name	→ EF731
Vergleichsname	5899
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	XIA D1J3
Serien Nummer

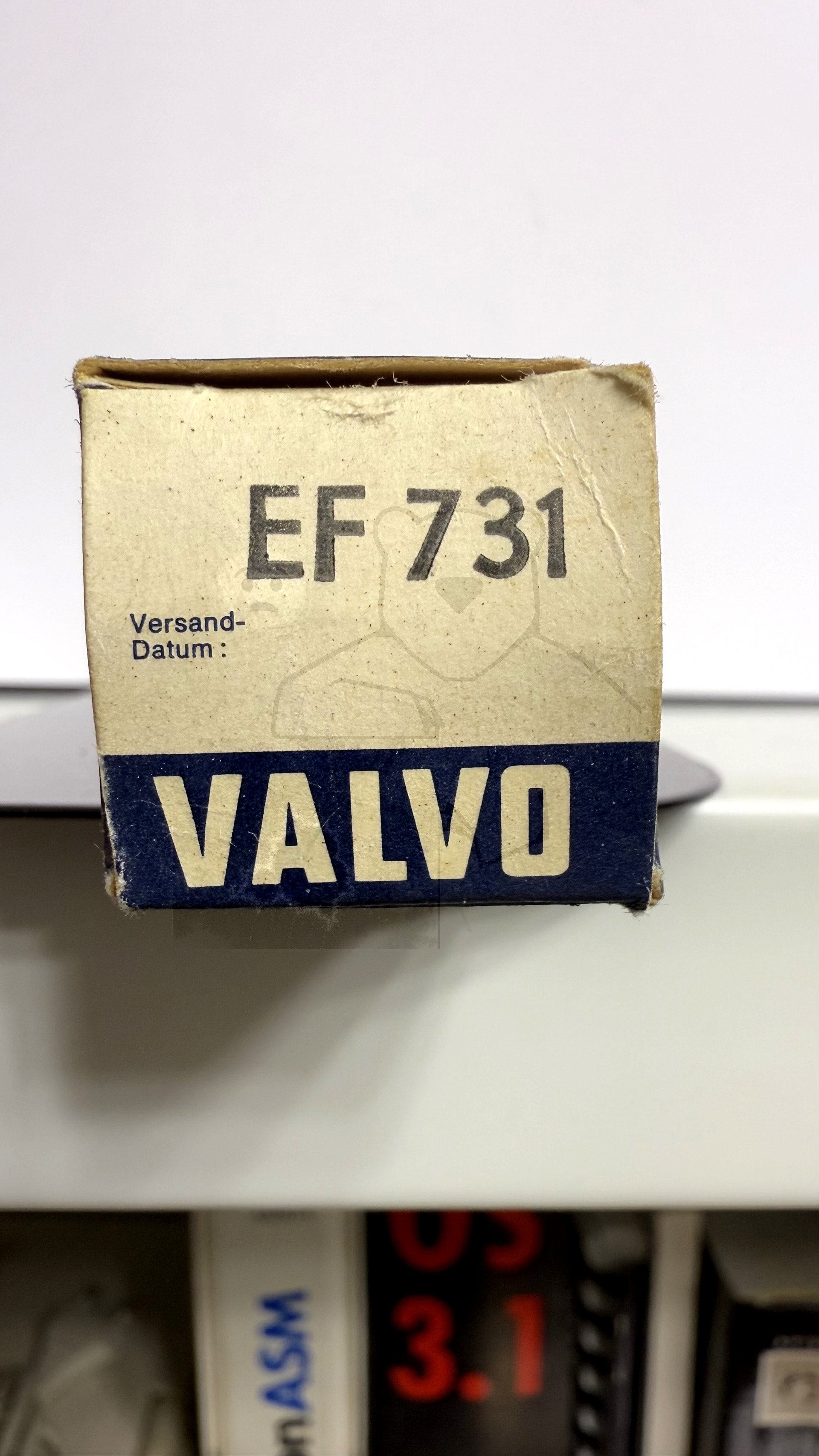

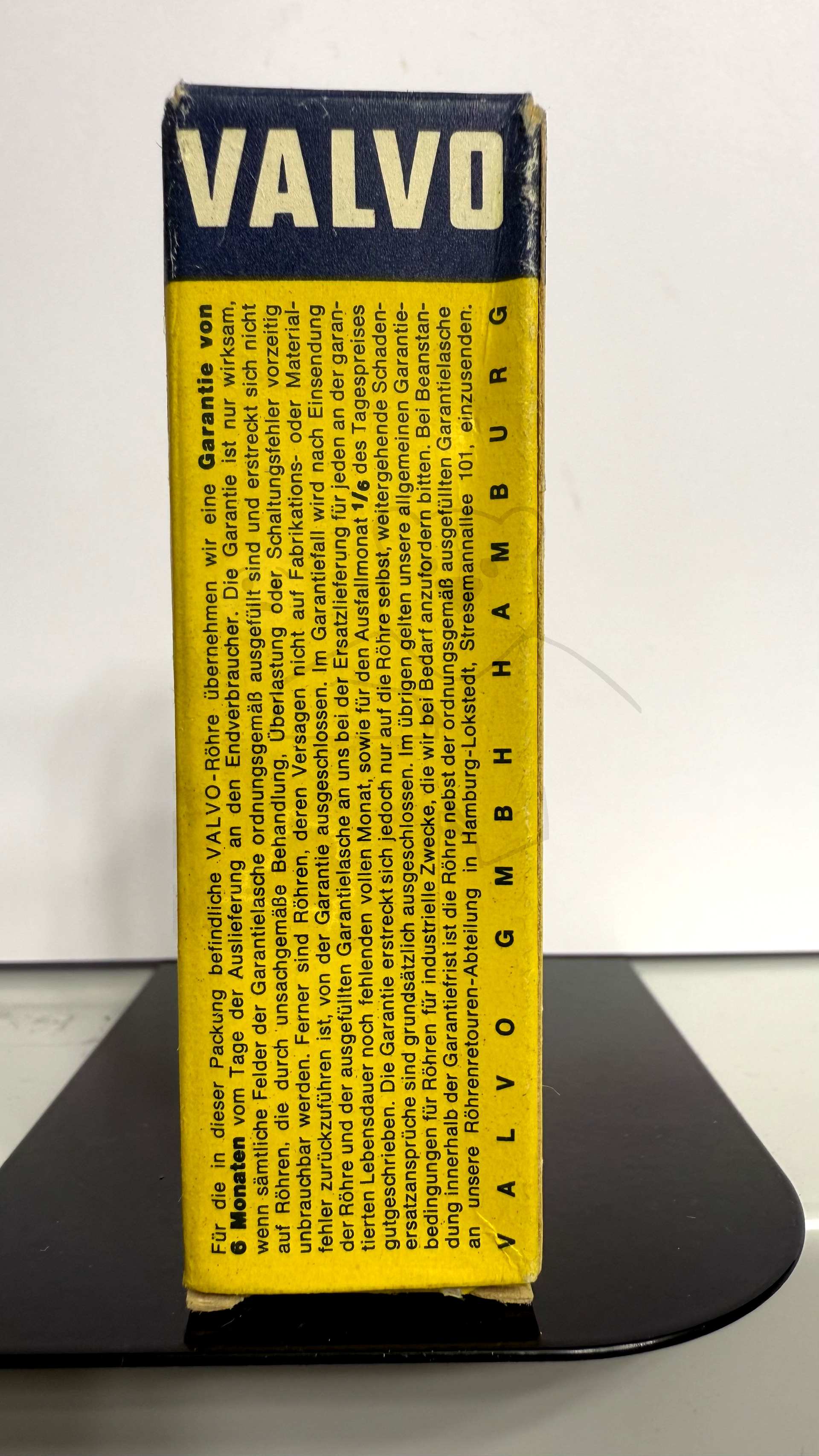

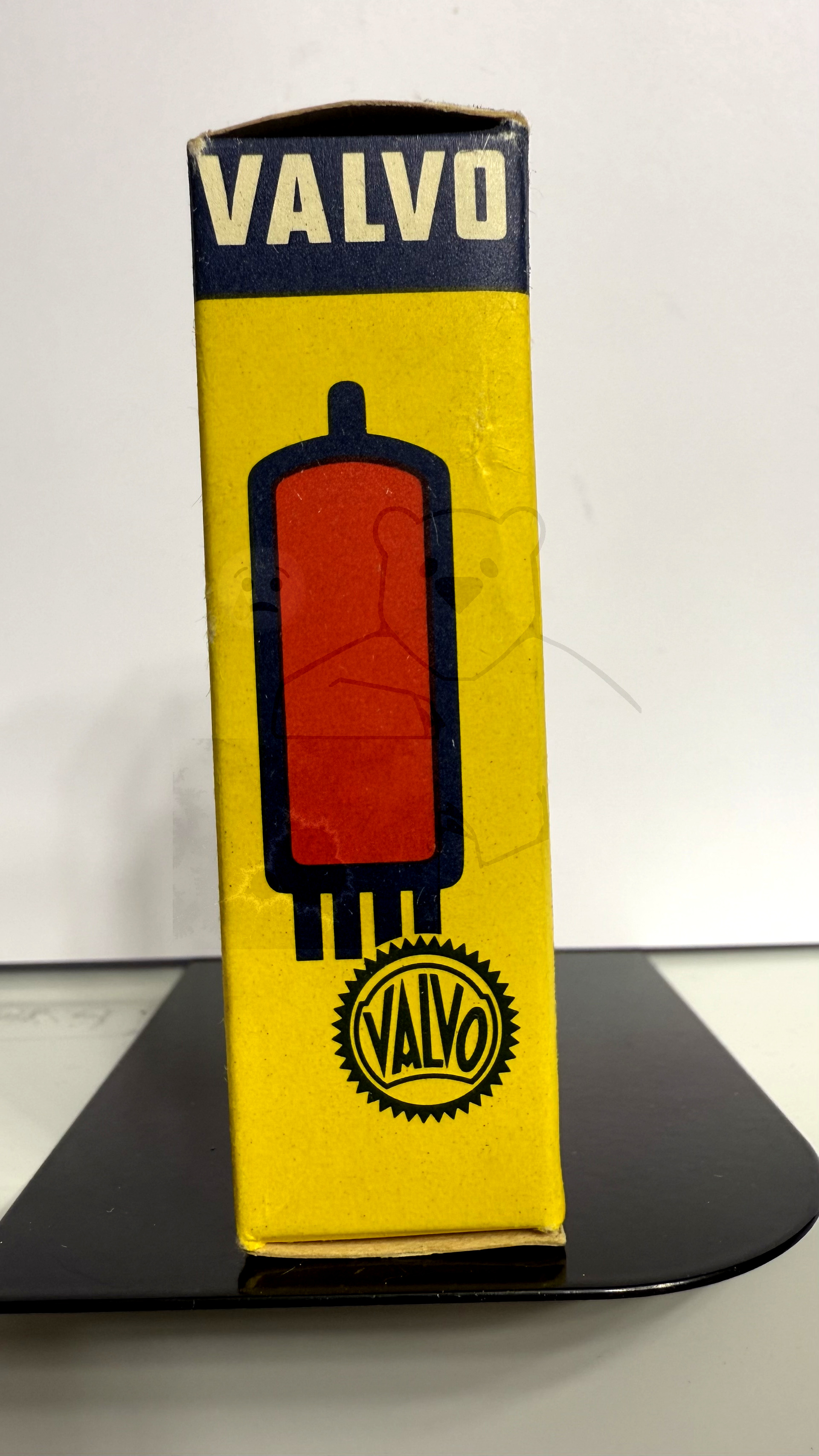

Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107a

🔎 Beschreibung der Systeme für die Röhre: EF731

	System 1
Kathode	2, 4, 8
Gitter 1	1
Gitter 2	7
Gitter 3	2, 4, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF731

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EF731
Datenblatt EF731 Mullard [www.tubedata.info].pdf (50 kB)
Datenblatt EF731 Valvo.pdf (66 kB)
Pruefkarte EF71 EF731 5899 - Neuberger RPM370 Roehrenmessgeraet.pdf (262 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
