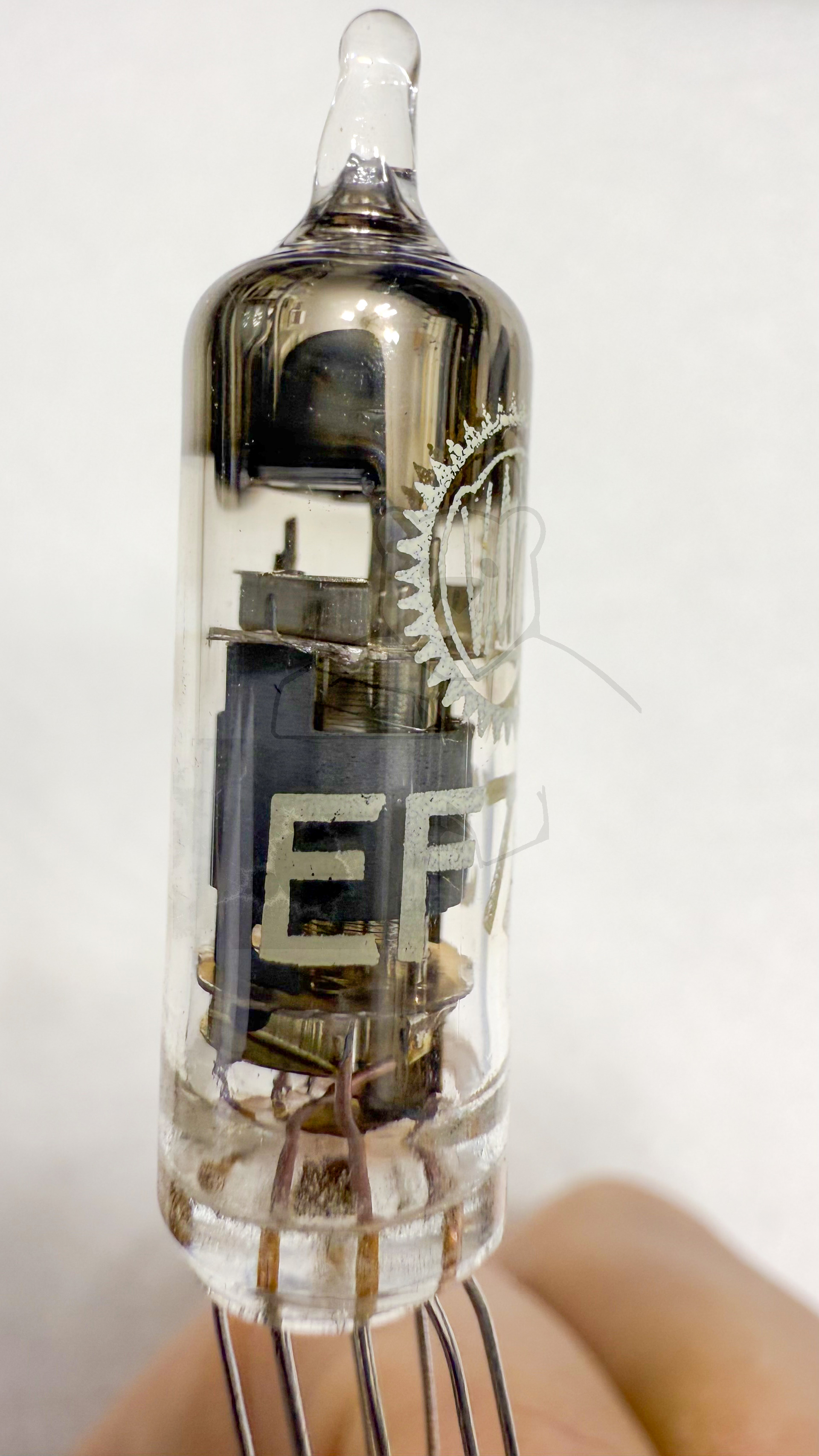

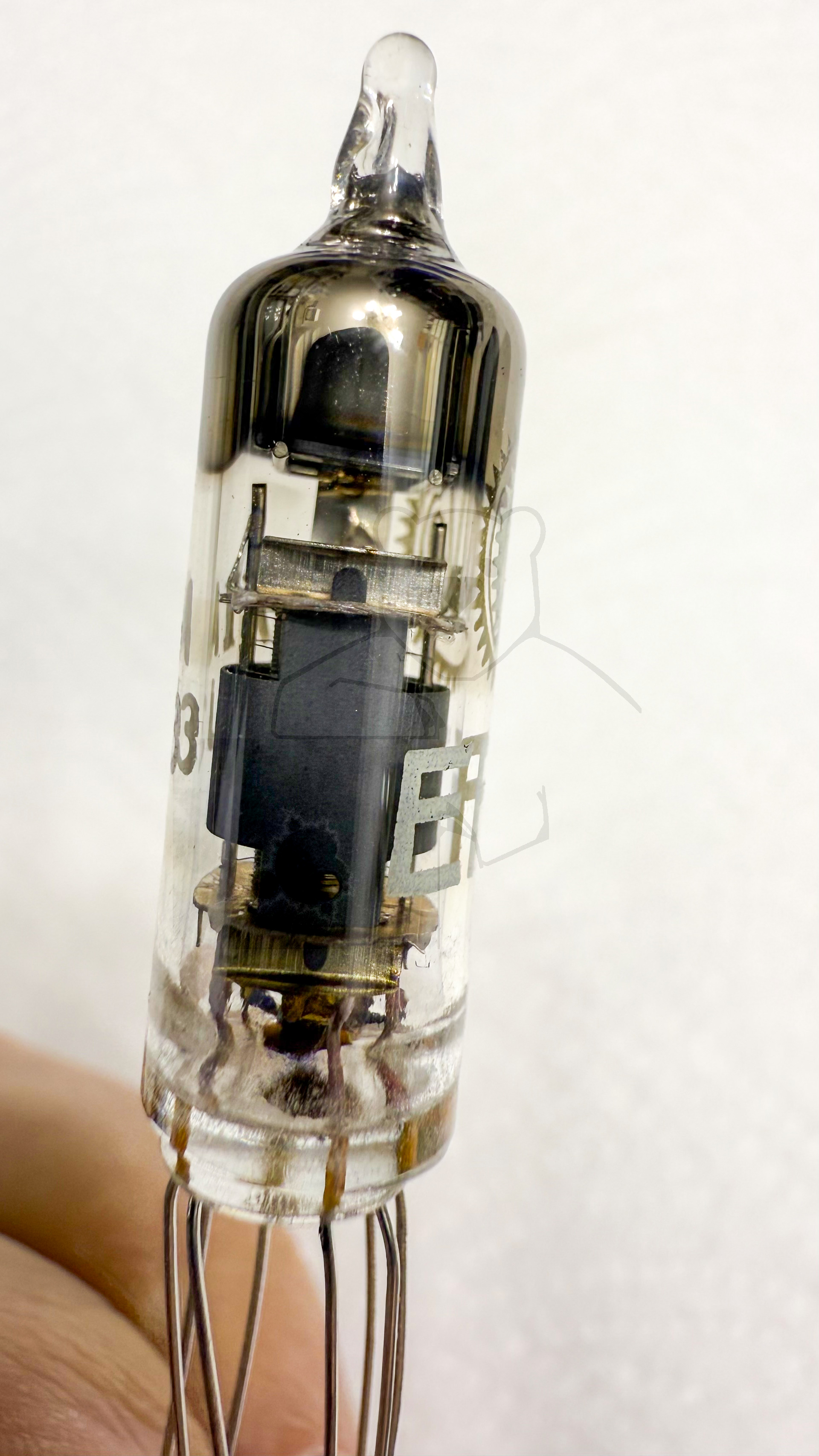

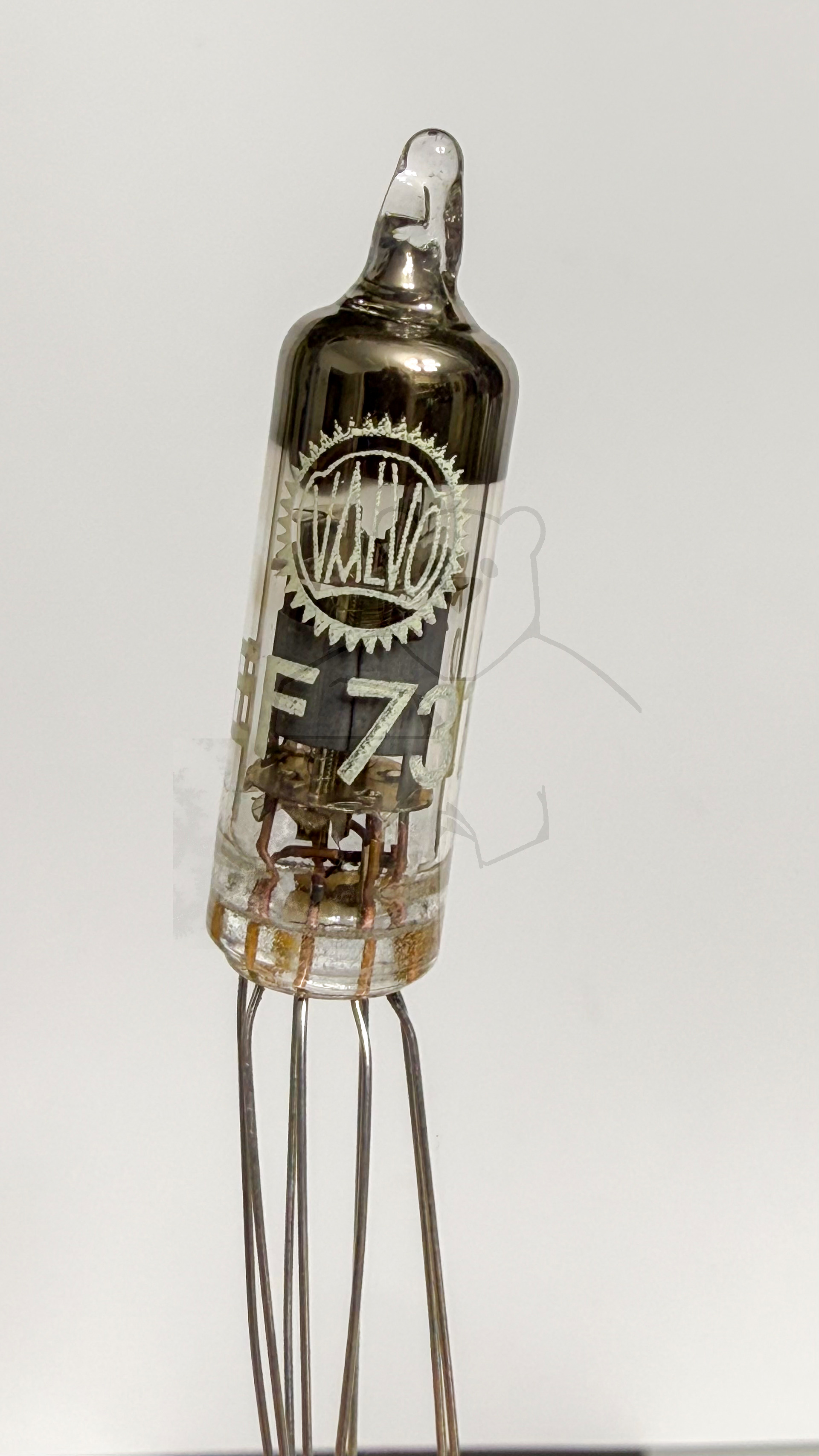

Daten und Bilder der Röhre: EF731

🔎 Beschreibung der Röhre: EF731

Name	EF731
Vergleichsname	5899
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:25:55

🔎 Beschreibung der Systeme für die Röhre: EF731

	System 1
Kathode	2, 4, 8
Gitter 1	1
Gitter 2	7
Gitter 3	2, 4, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

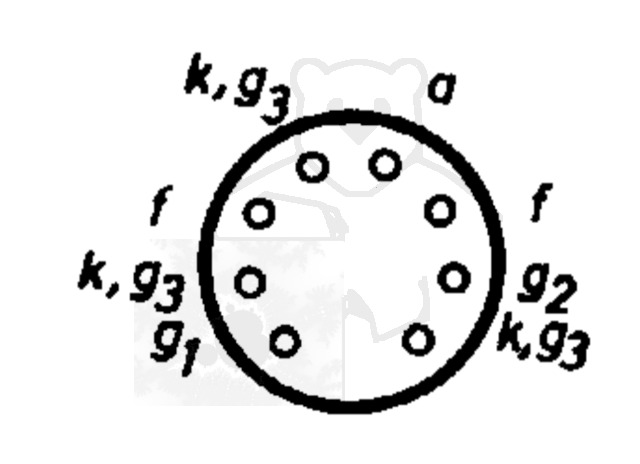

🔎 Sockelschaltung der EF731

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EF731
Datenblatt EF731 Mullard [www.tubedata.info].pdf (50 kB)
Datenblatt EF731 Valvo.pdf (66 kB)
Pruefkarte EF71 EF731 5899 - Neuberger RPM370 Roehrenmessgeraet.pdf (262 kB)
