Daten und Bilder der Röhre: ECH43

🔎 Beschreibung der Röhre: ECH43 Inventarnummer: 05979

Name	→ ECH43
Vergleichsname
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp

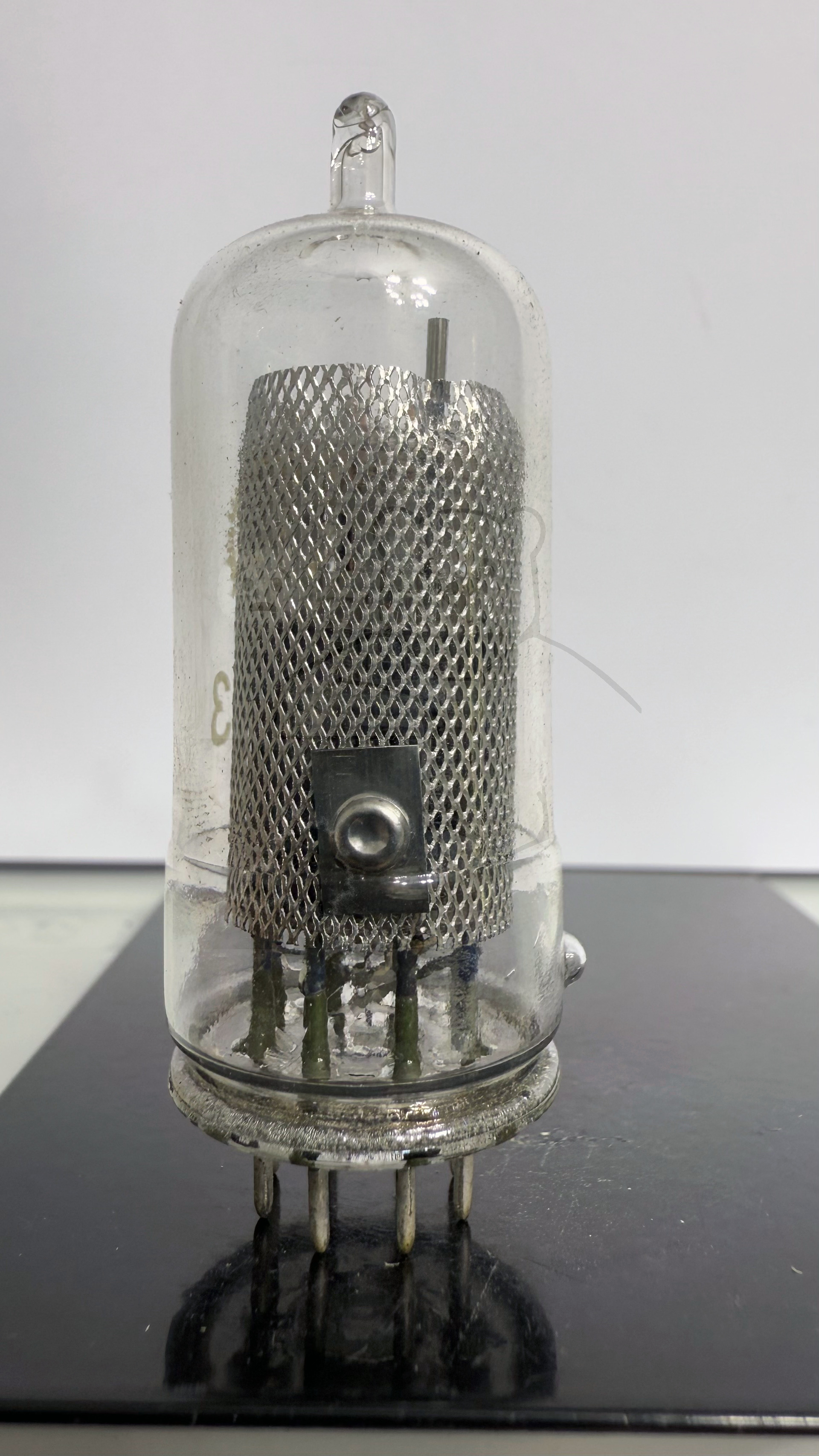

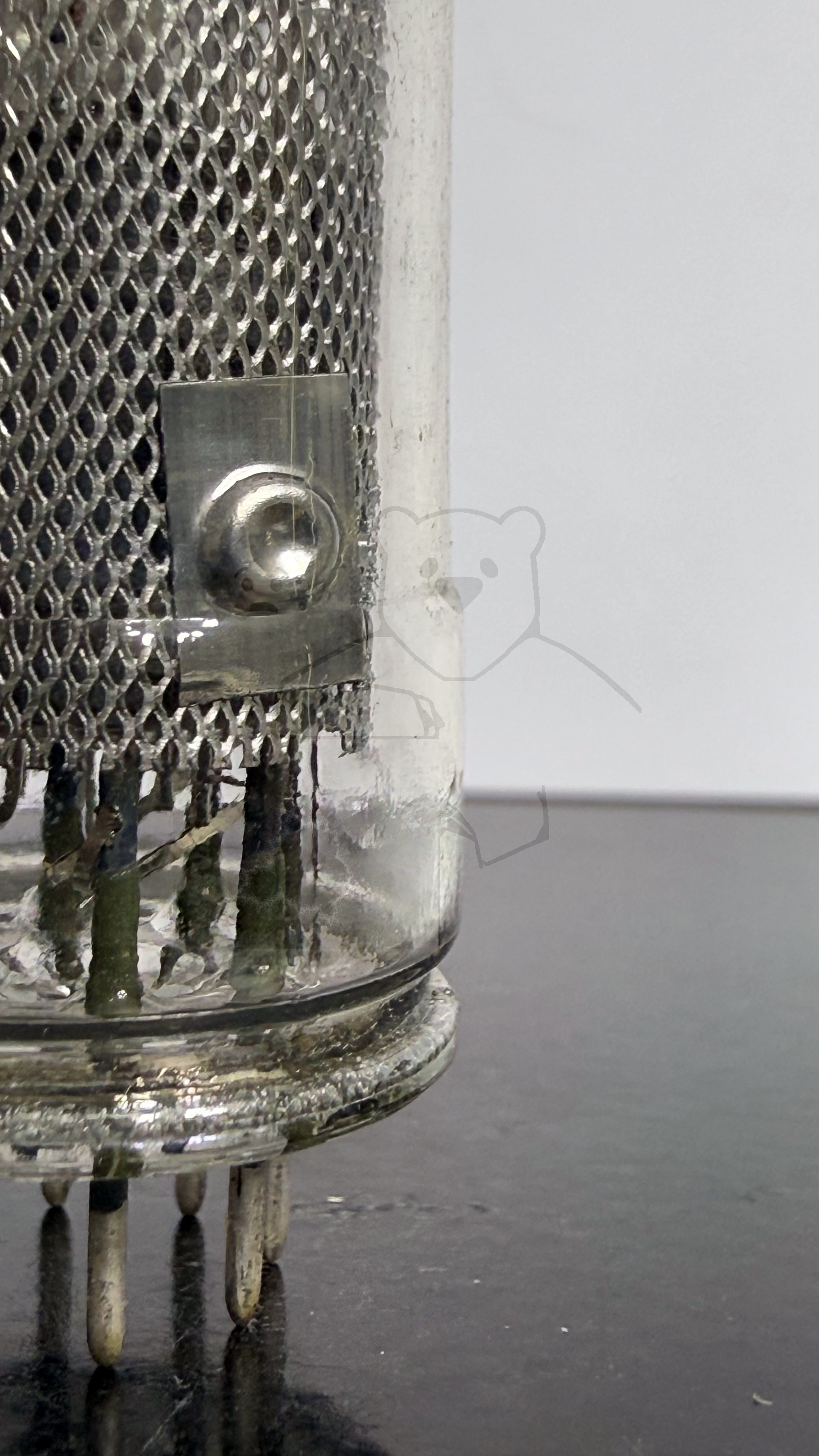

Informationen	Die Röhre hat keinen Getterring oder Getterspiegel. Allerdings sind an der Abschirmung beidseitig zwei Pfannen zu erkennen, diese enthalten ein Zirconium-Eisen Getter.
Kenn Nummer	EEMA
Ätz- Produktionscode
Serien Nummer	2002342
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107b

🔎 Beschreibung der Systeme für die Röhre: ECH43

	System 1	System 2
Kathode	7	7
Gitter 1	4	6
Gitter 2		5
Gitter 3		4
Gitter 4		5
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	7	7
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
