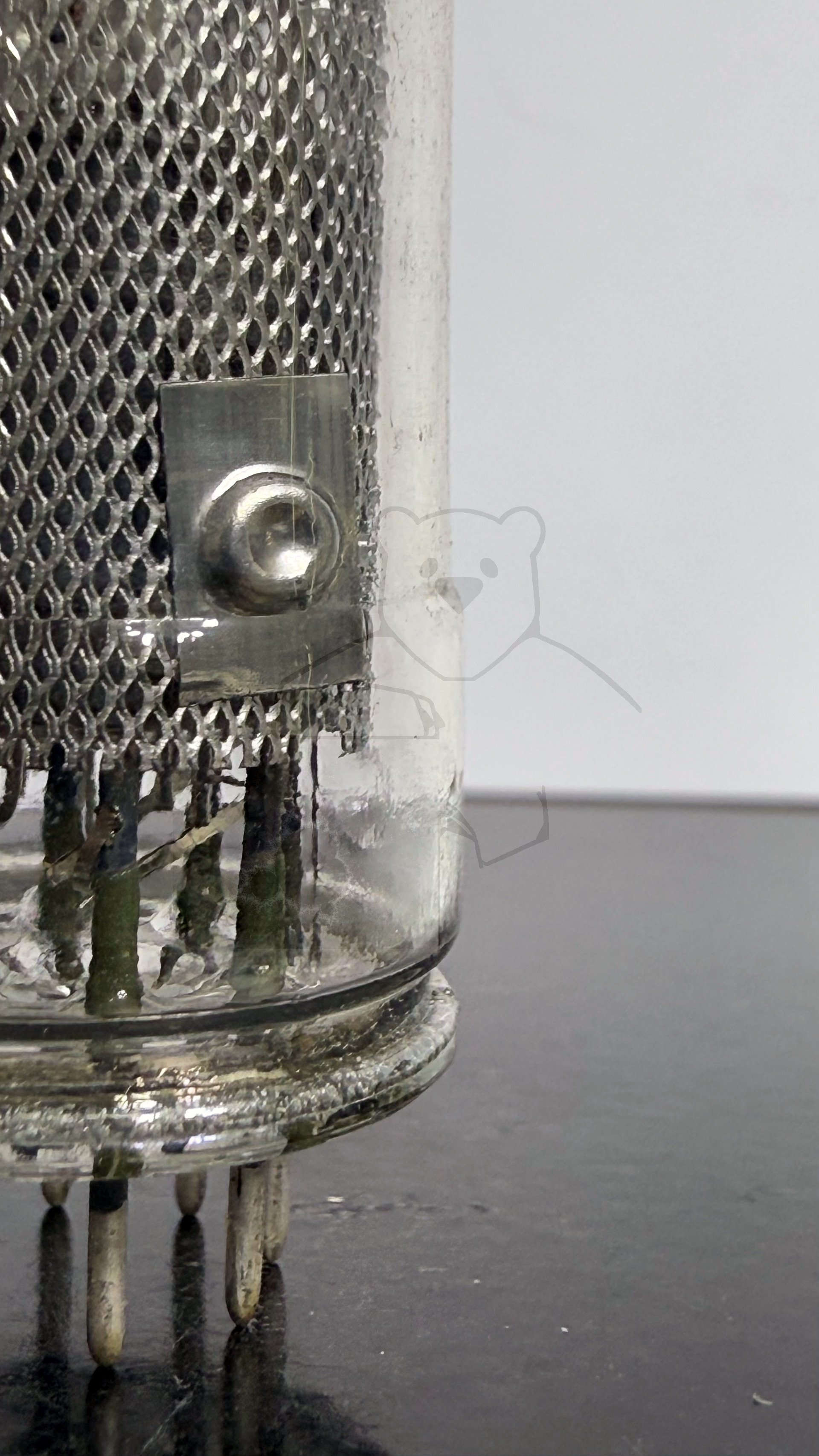

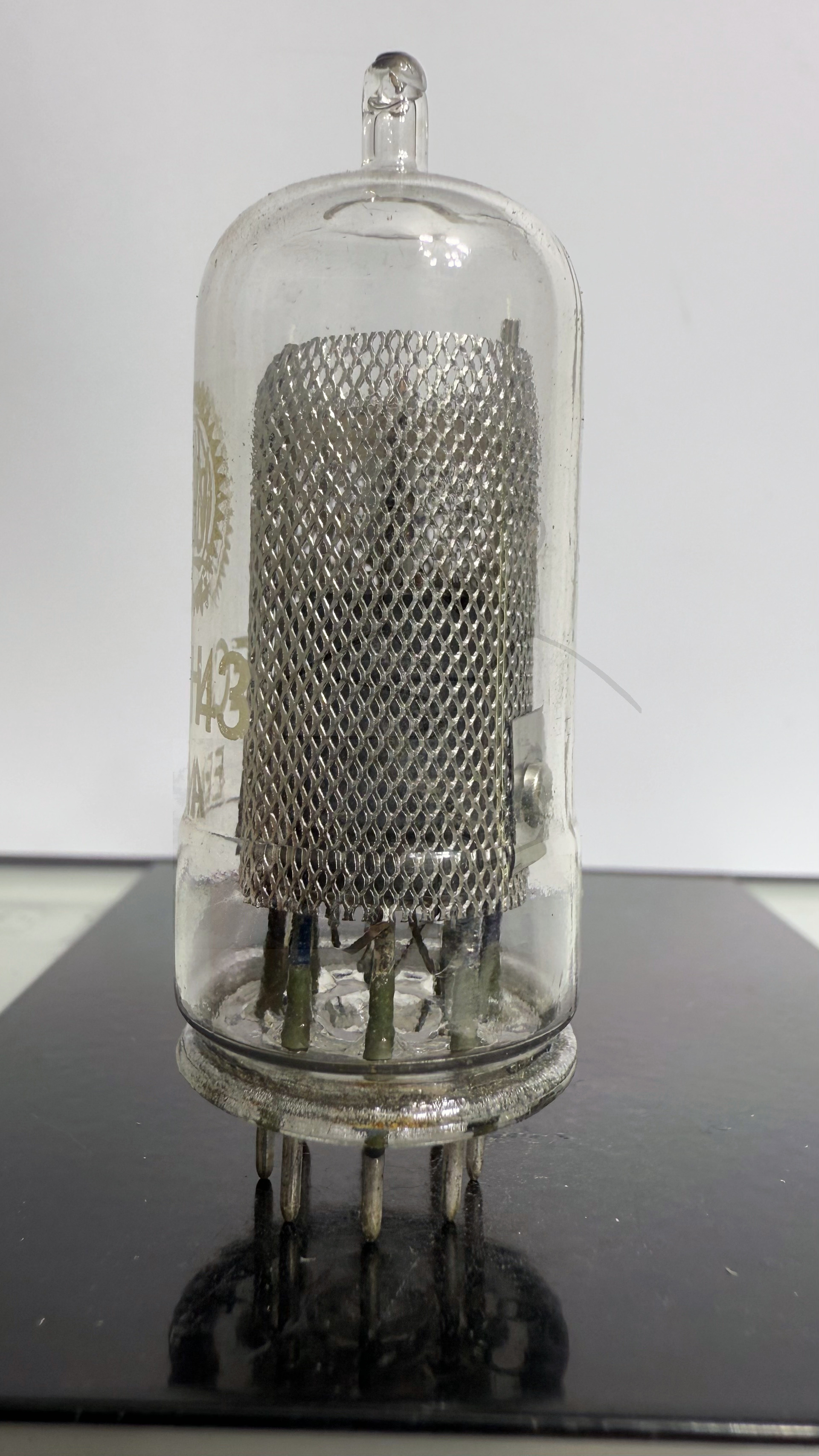

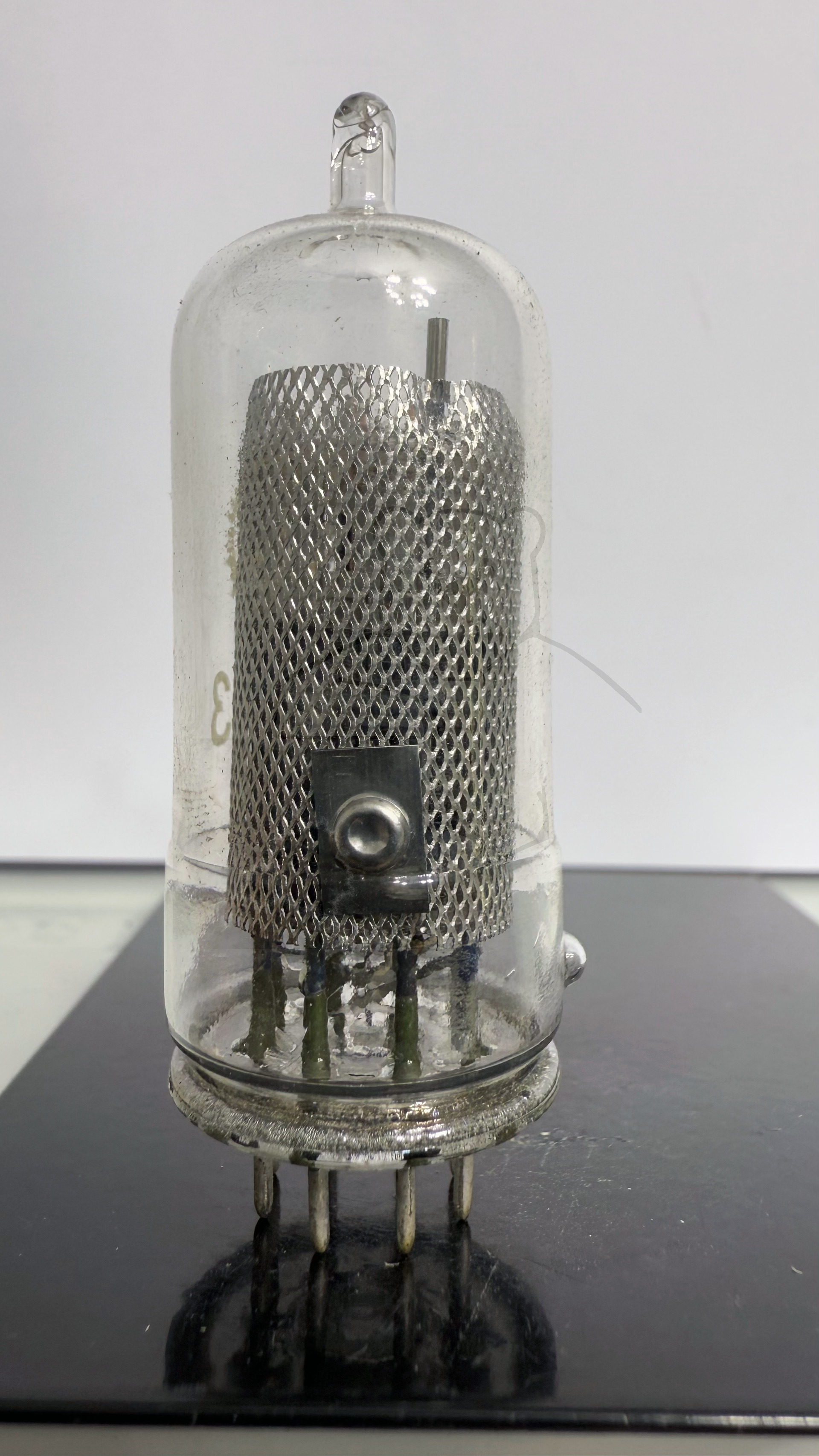

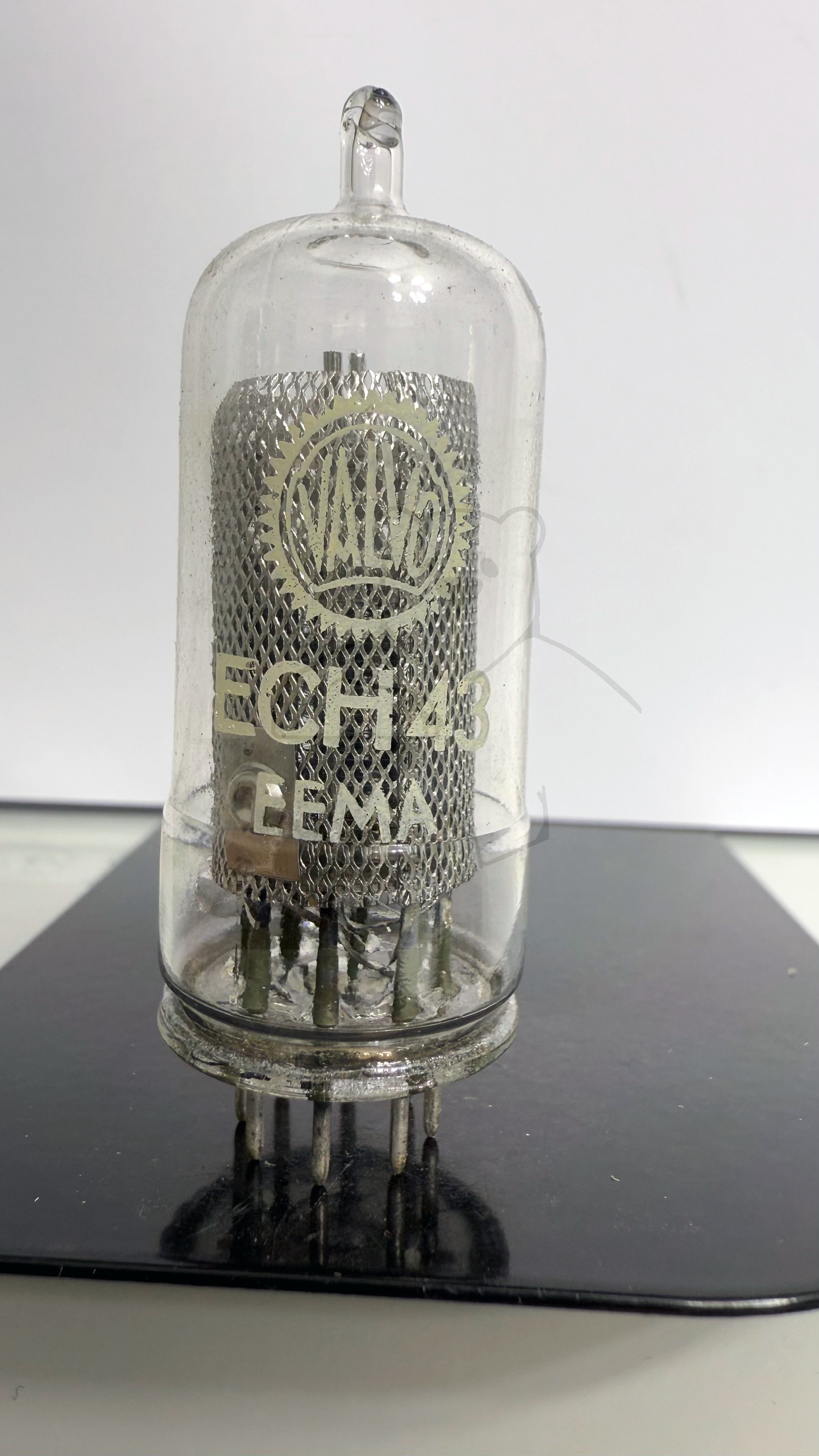

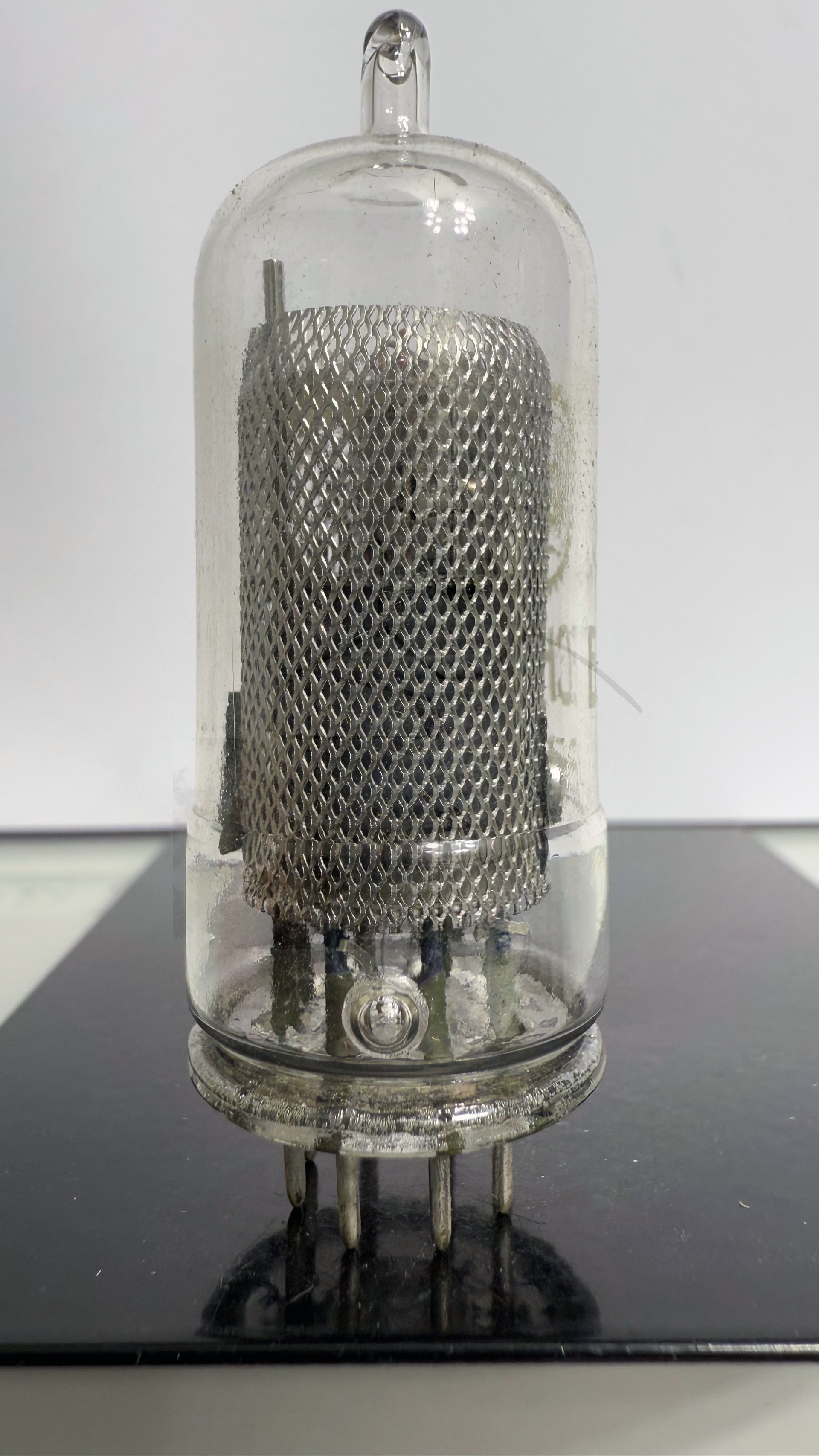

Daten und Bilder der Röhre: ECH43

🔎 Beschreibung der Röhre: ECH43

Name	ECH43
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:29:42

🔎 Beschreibung der Systeme für die Röhre: ECH43

	System 1	System 2
Kathode	7	7
Gitter 1	4	6
Gitter 2		5
Gitter 3		4
Gitter 4		5
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	7	7
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

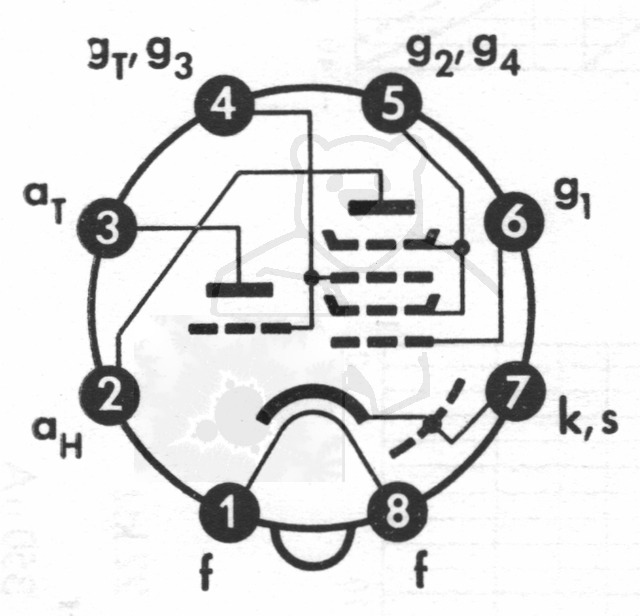

🔎 Sockelschaltung der ECH43

Bildquelle: Telefunken Datenblatt
