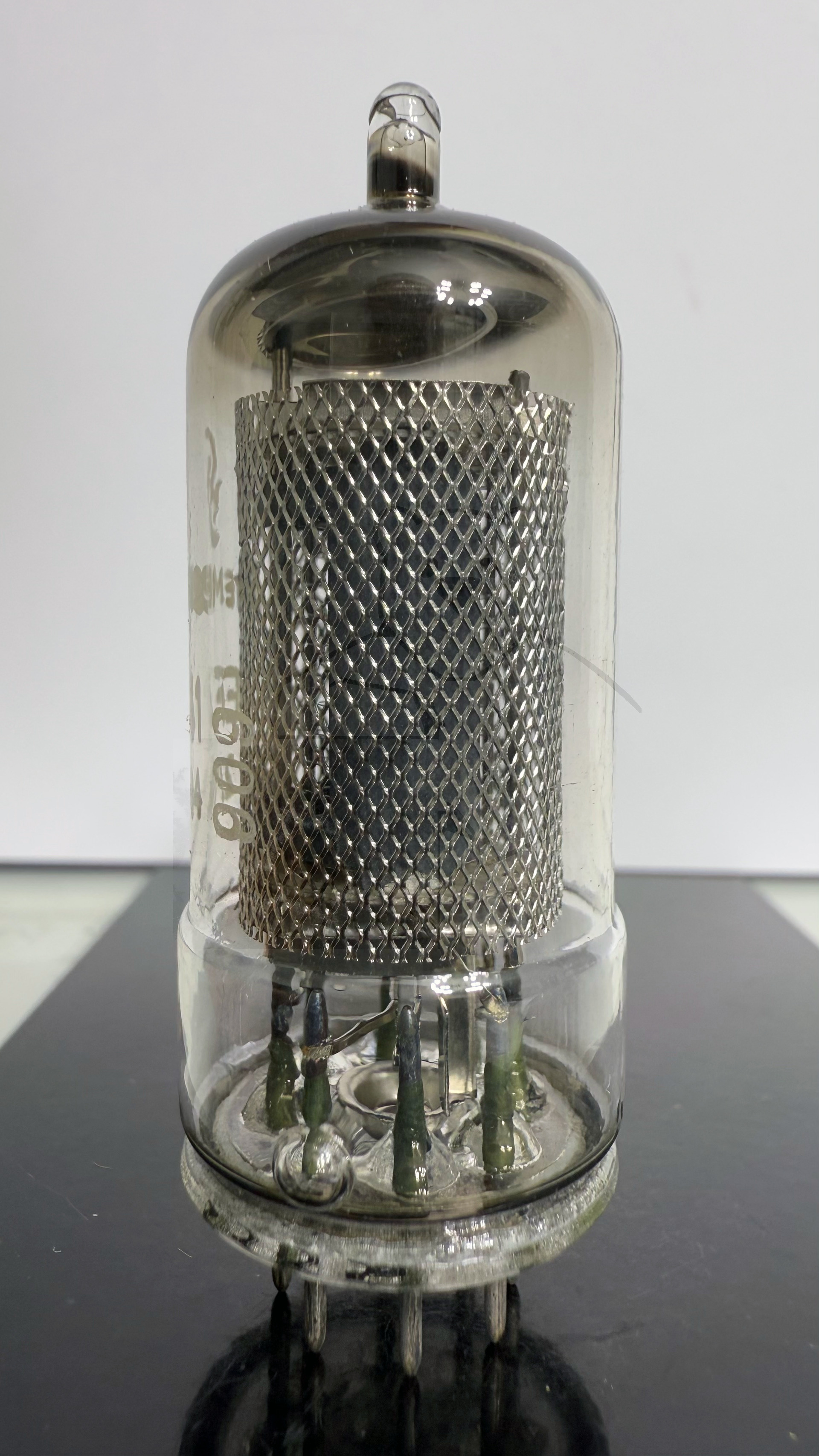

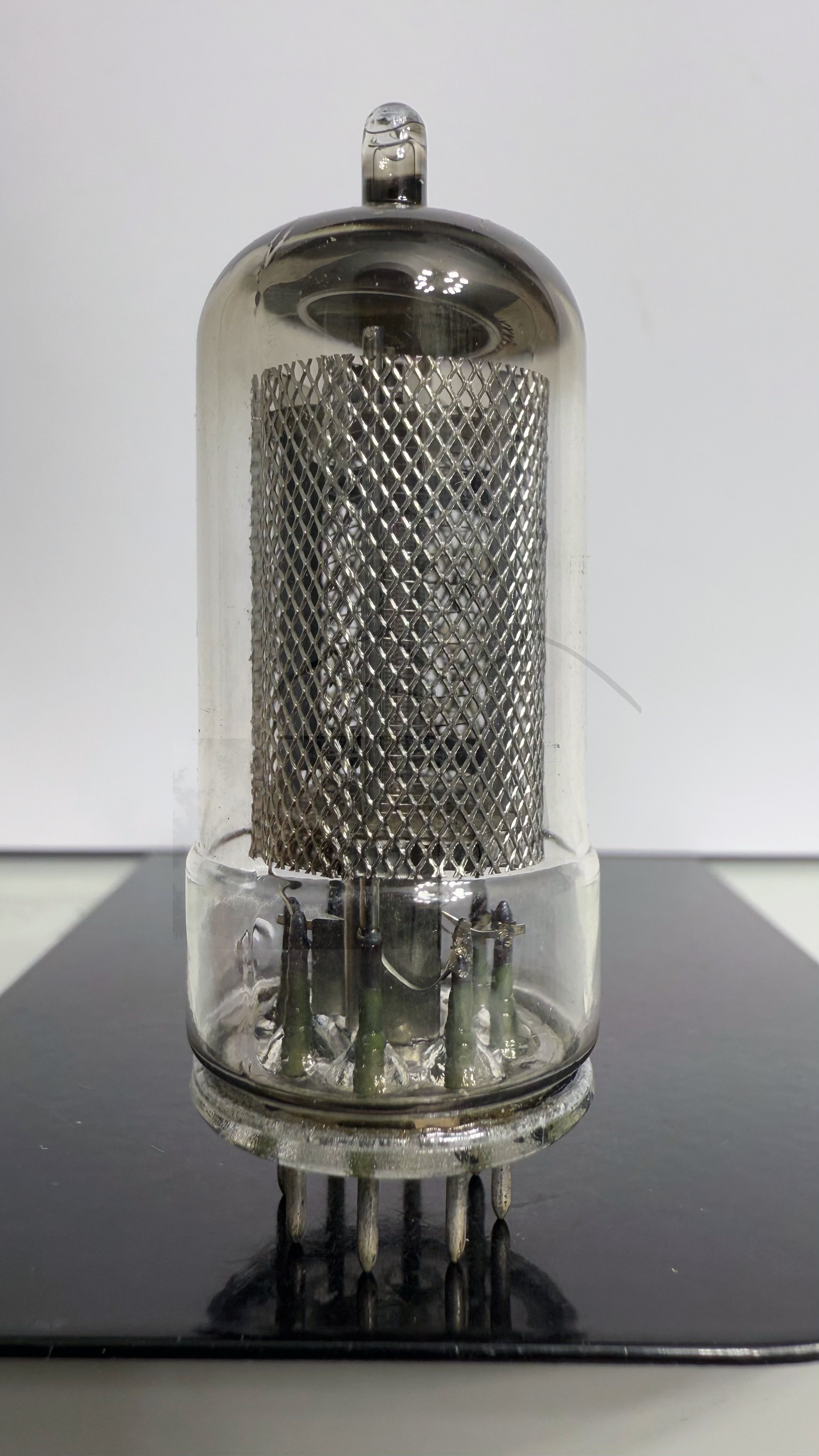

Daten und Bilder der Röhre: EF41

🔎 Beschreibung der Röhre: EF41 Inventarnummer: 05924

Name	→ EF41
Vergleichsname	6CJ5
Hersteller	→ Siemens
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	909
Ätz- Produktionscode

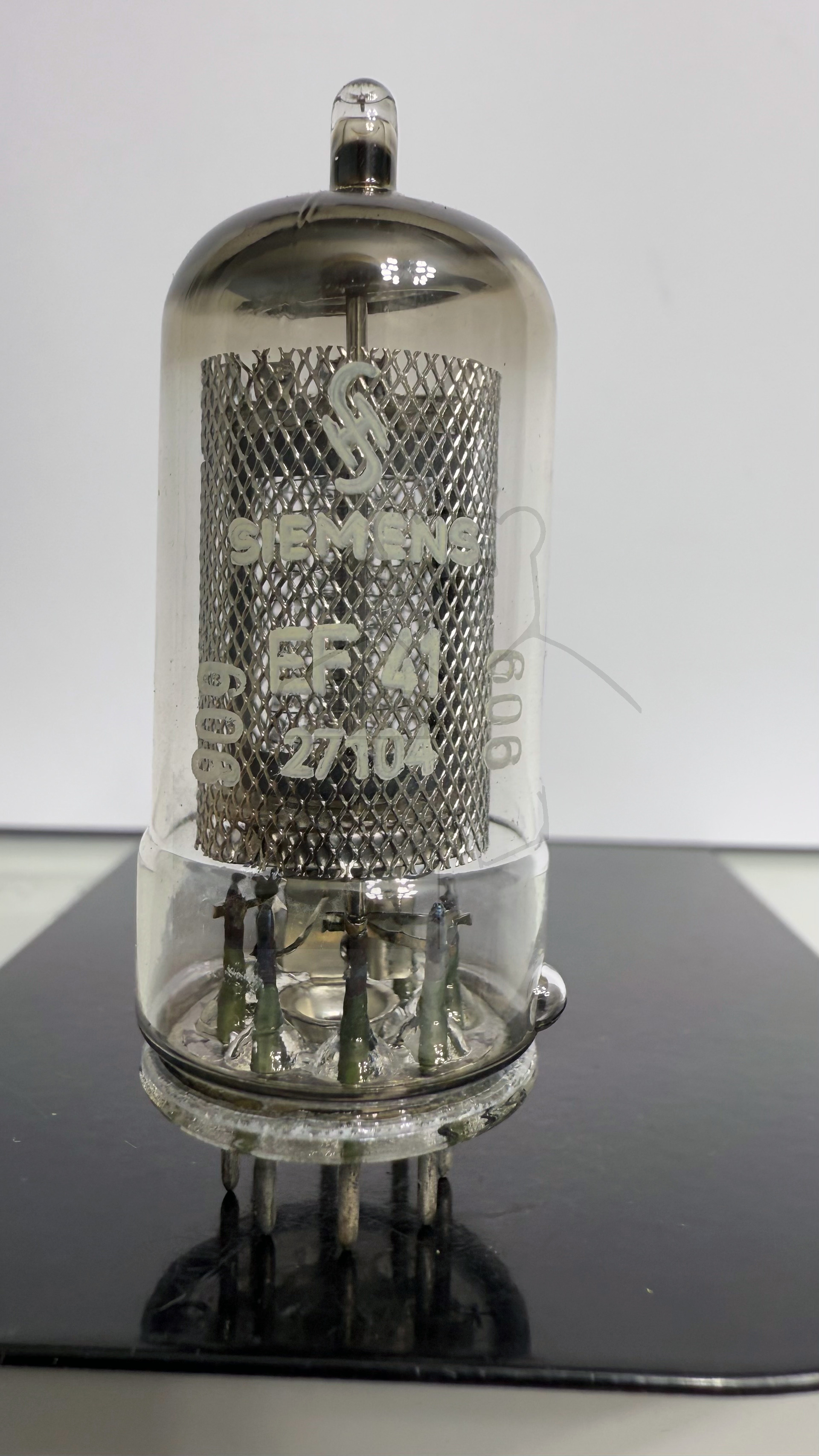

Serien Nummer	27104

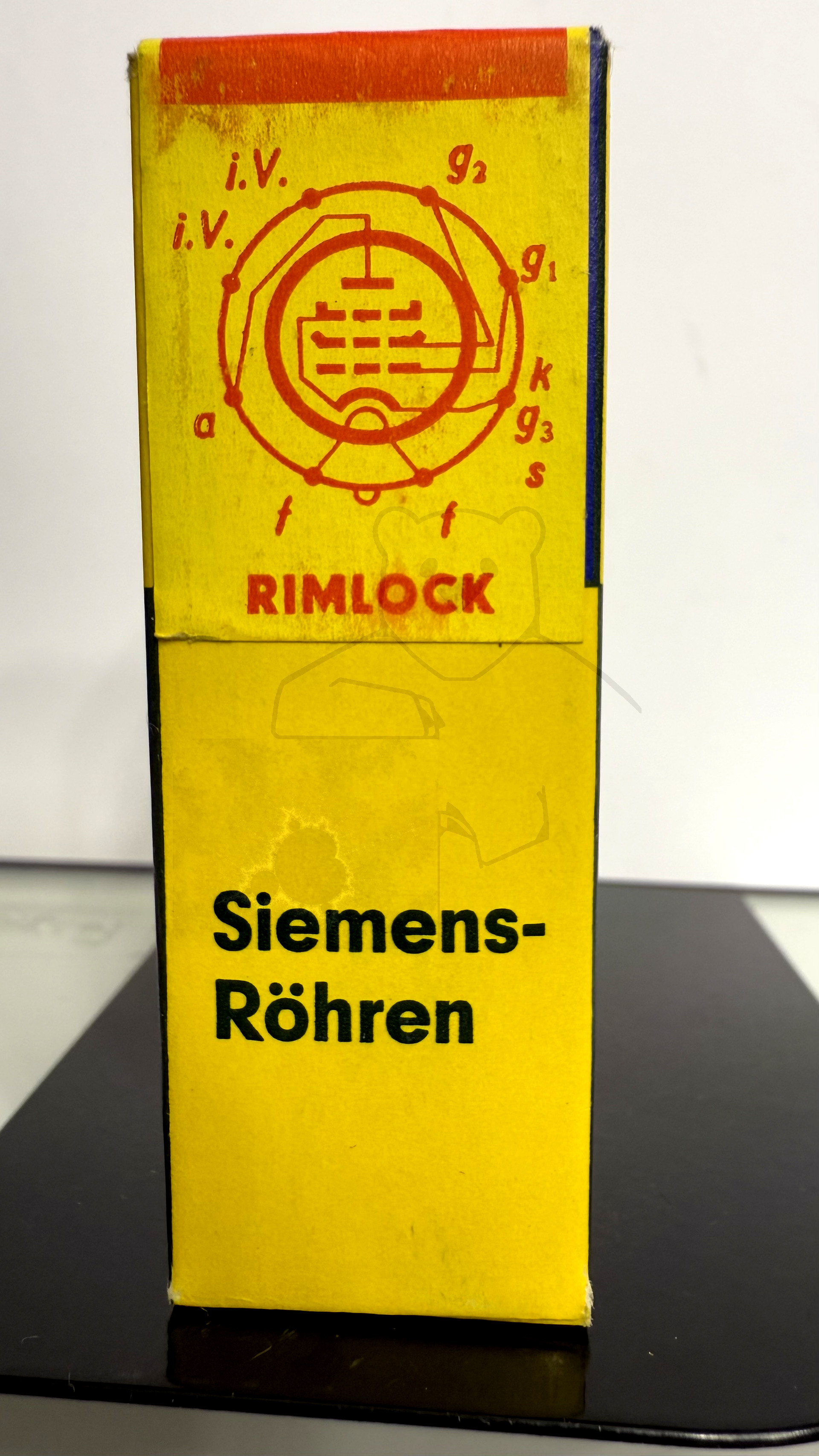

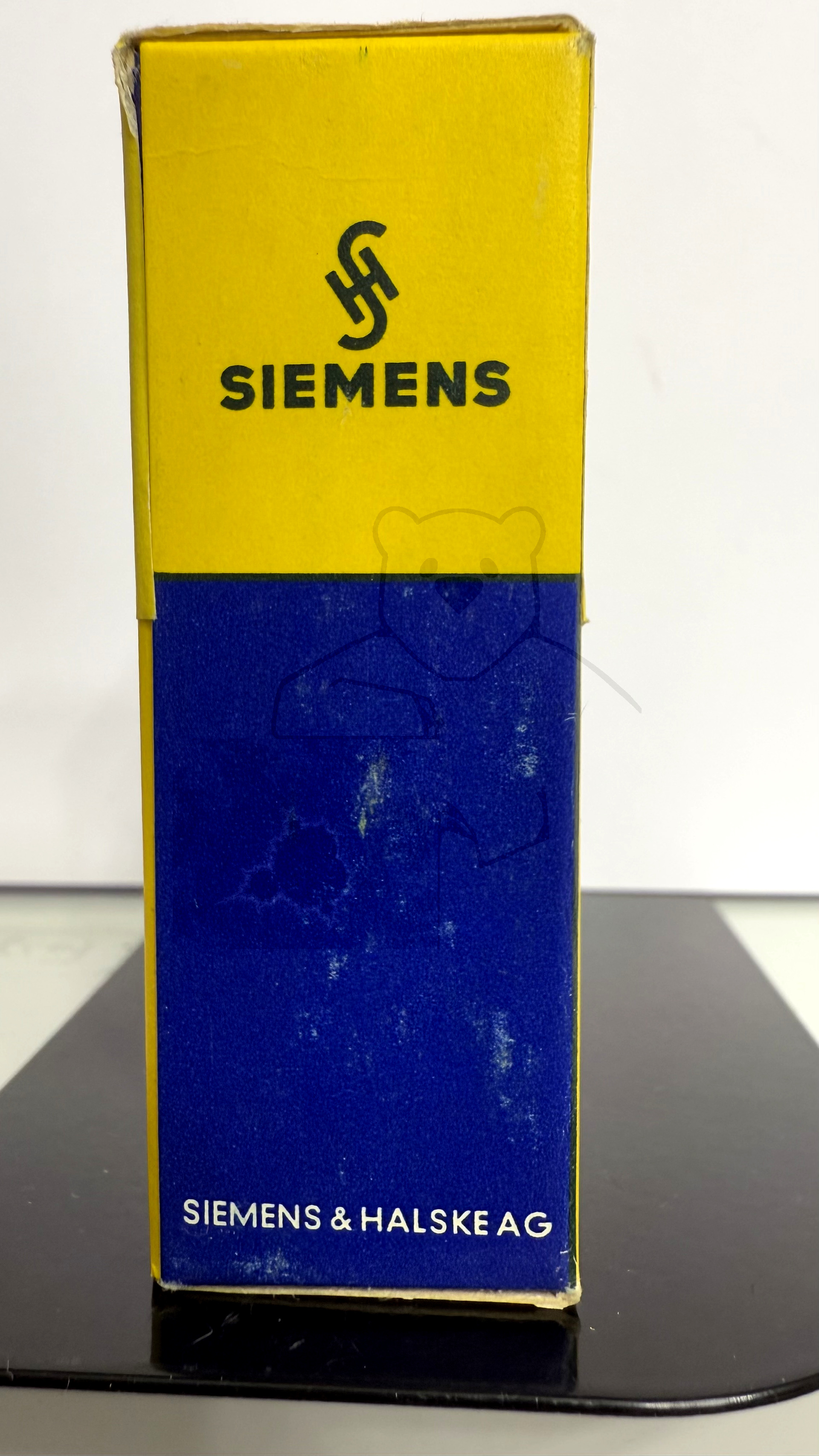

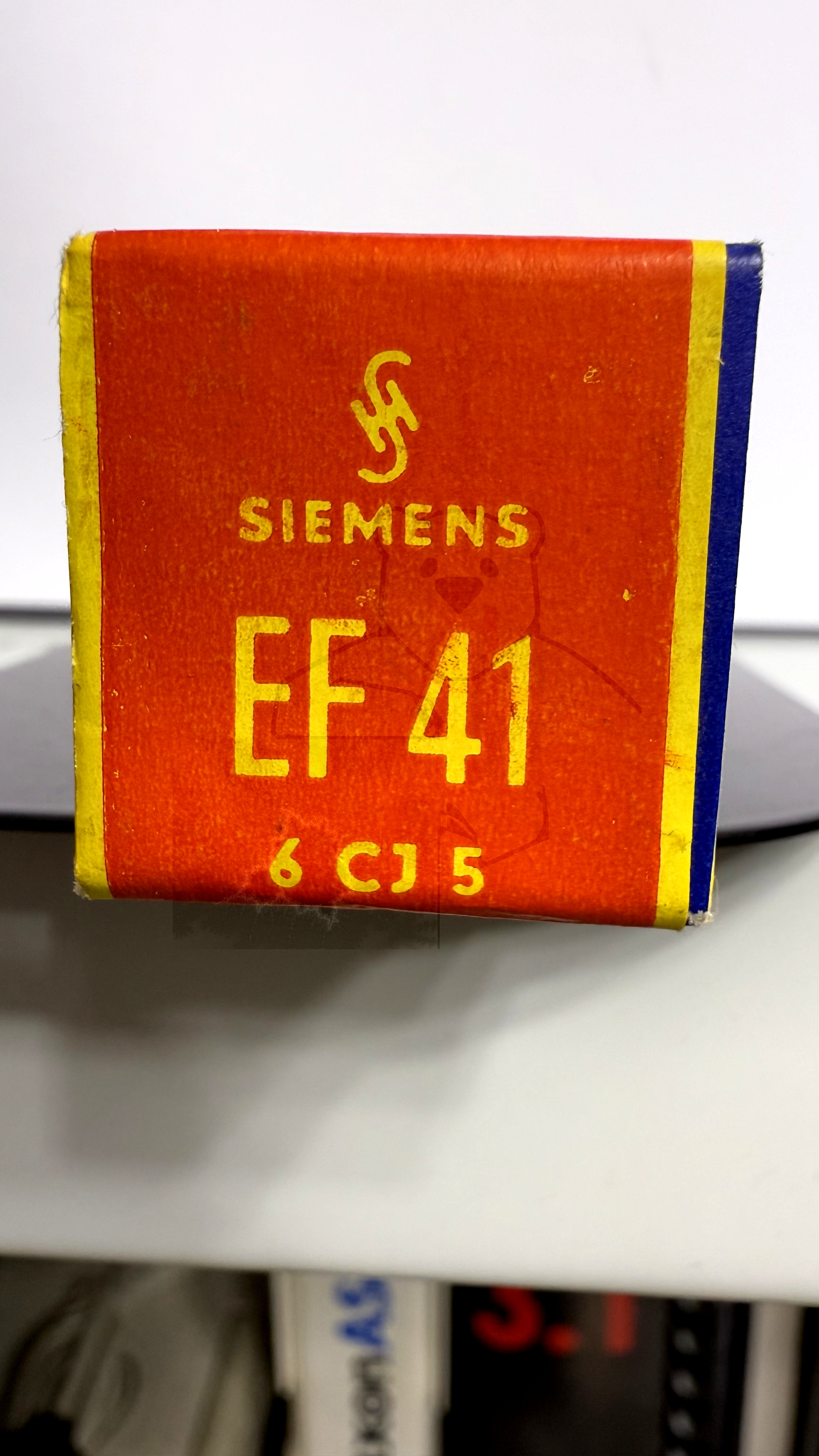

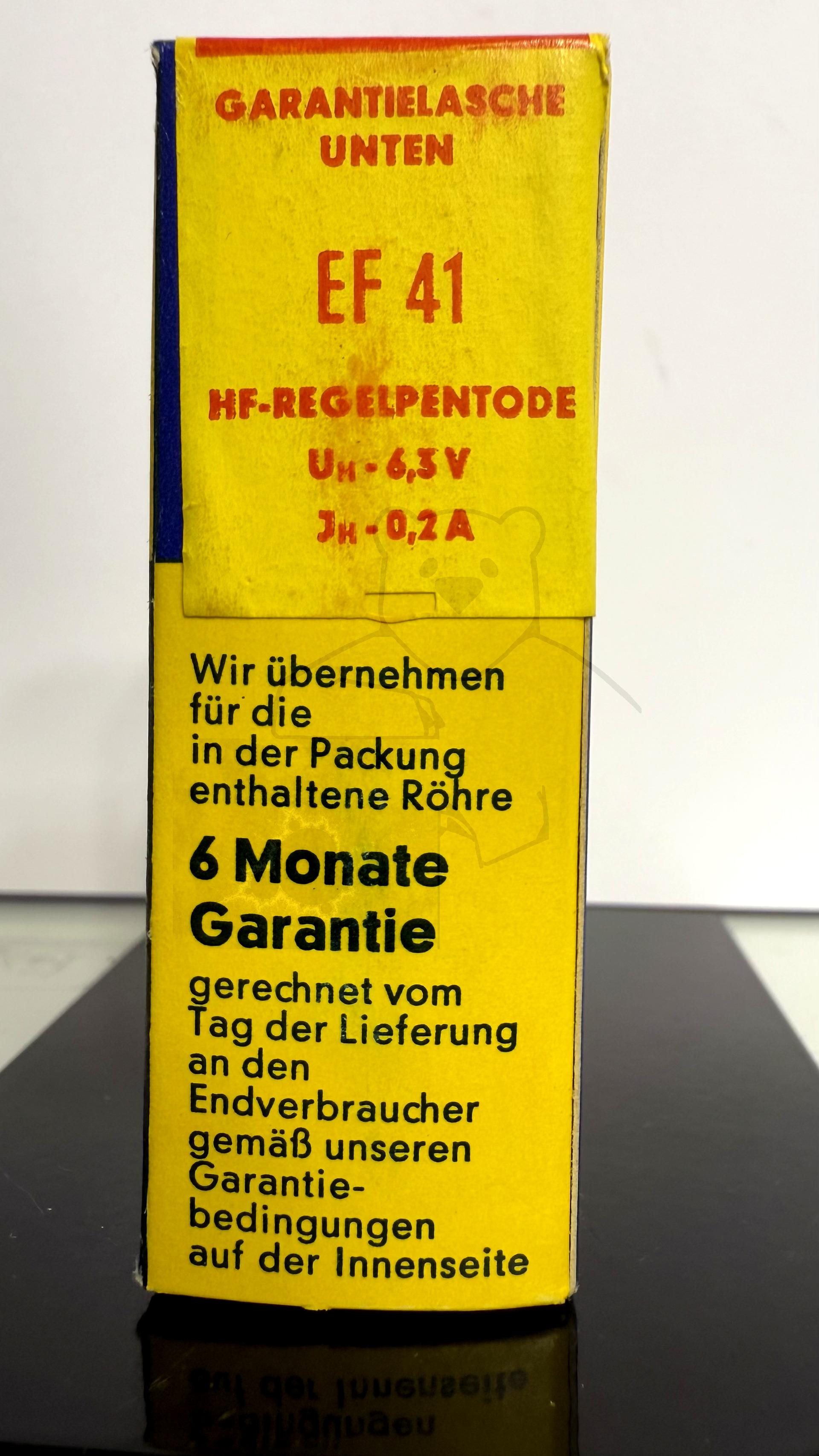

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S107a

🔎 Beschreibung der Systeme für die Röhre: EF41

	System 1
Kathode	7
Gitter 1	6
Gitter 2	5
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung	7
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF41
Anwendung EF41 [www.tubedata.info].pdf (478 kB)
Datenblatt EF41 La Radiotechnique [www.tubedata.info].pdf (79 kB)
Datenblatt EF41 Mazda Belvu [www.tubedata.info].pdf (120 kB)
Datenblatt EF41 Philips [www.tubedata.info].pdf (177 kB)
Datenblatt EF41 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2812 kB)
Pruefkarte EF41 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte EF41 EF410 - Funke W19 Roehrenpruefer.pdf (160 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
