🔎 Beschreibung der Röhre: EF41
| Name | EF41 |
| Vergleichsname | 6CJ5 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EF41
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 7 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EF41
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EF41
Anwendung EF41 [www.tubedata.info].pdf (478 kB)
Datenblatt EF41 La Radiotechnique [www.tubedata.info].pdf (79 kB)
Datenblatt EF41 Mazda Belvu [www.tubedata.info].pdf (120 kB)
Datenblatt EF41 Philips [www.tubedata.info].pdf (177 kB)
Datenblatt EF41 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2812 kB)
Pruefkarte EF41 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte EF41 EF410 - Funke W19 Roehrenpruefer.pdf (160 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF41

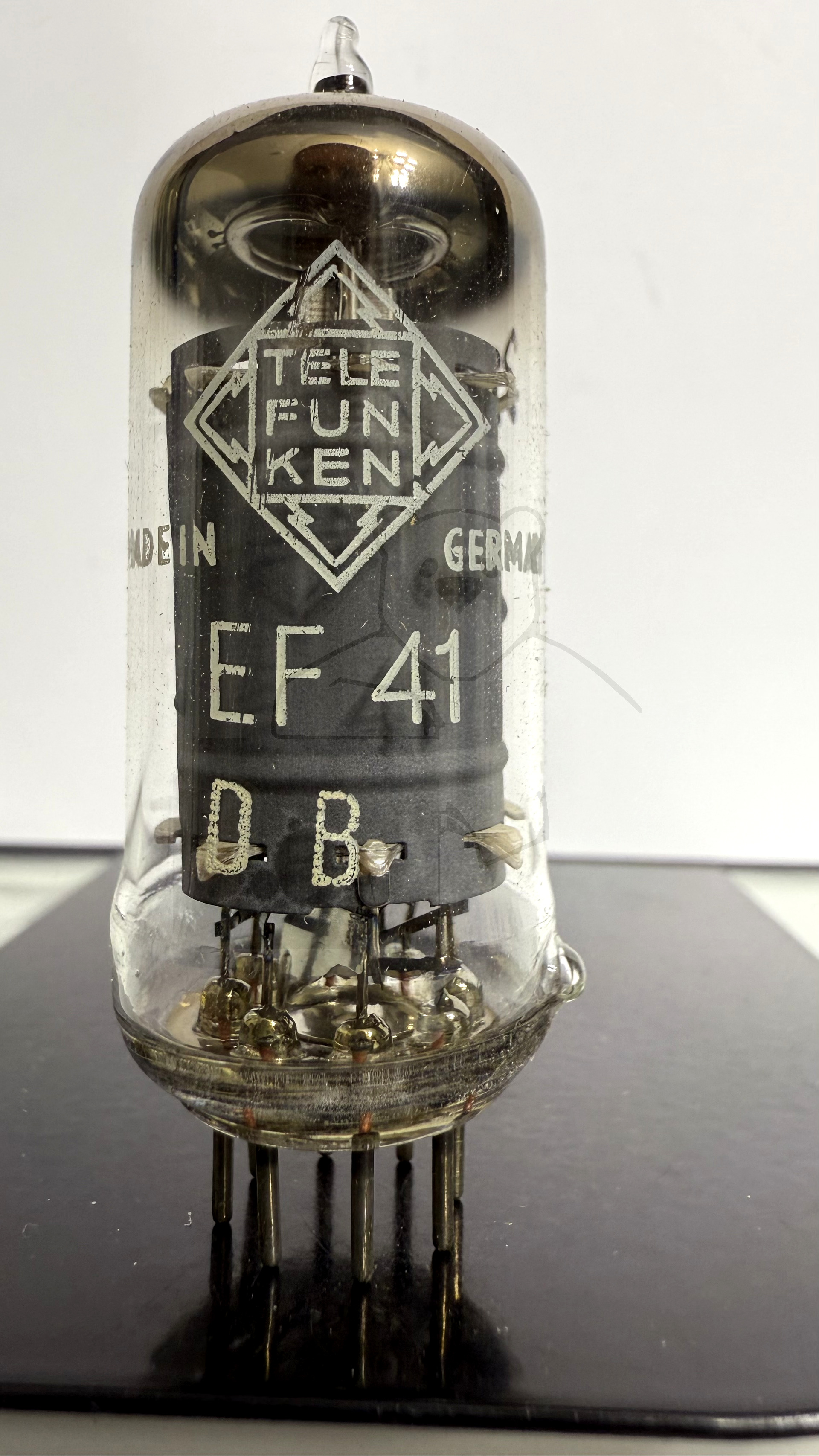

Röhre EF41 #3375 Bild 1

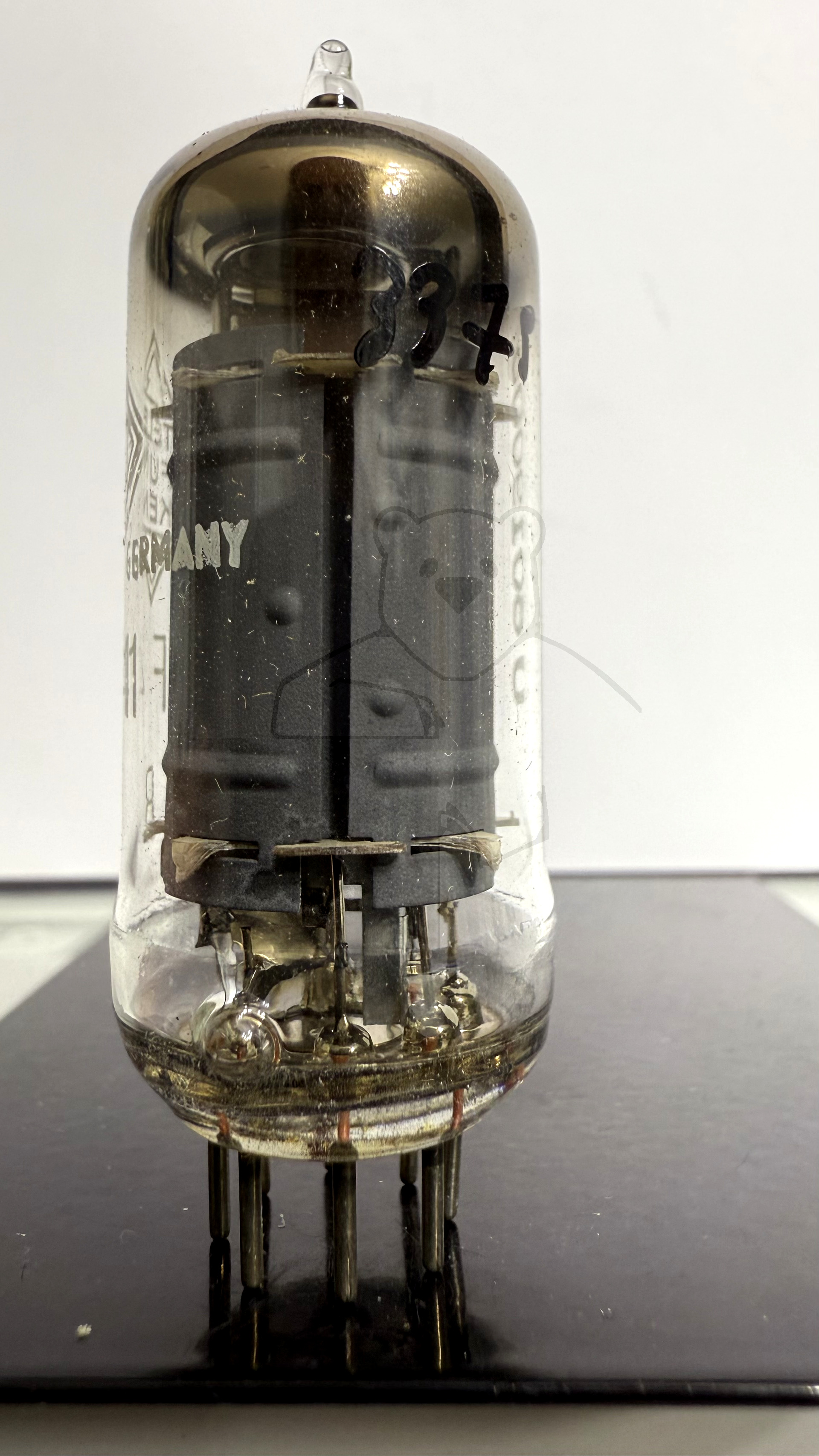

Röhre EF41 #3375 Bild 2

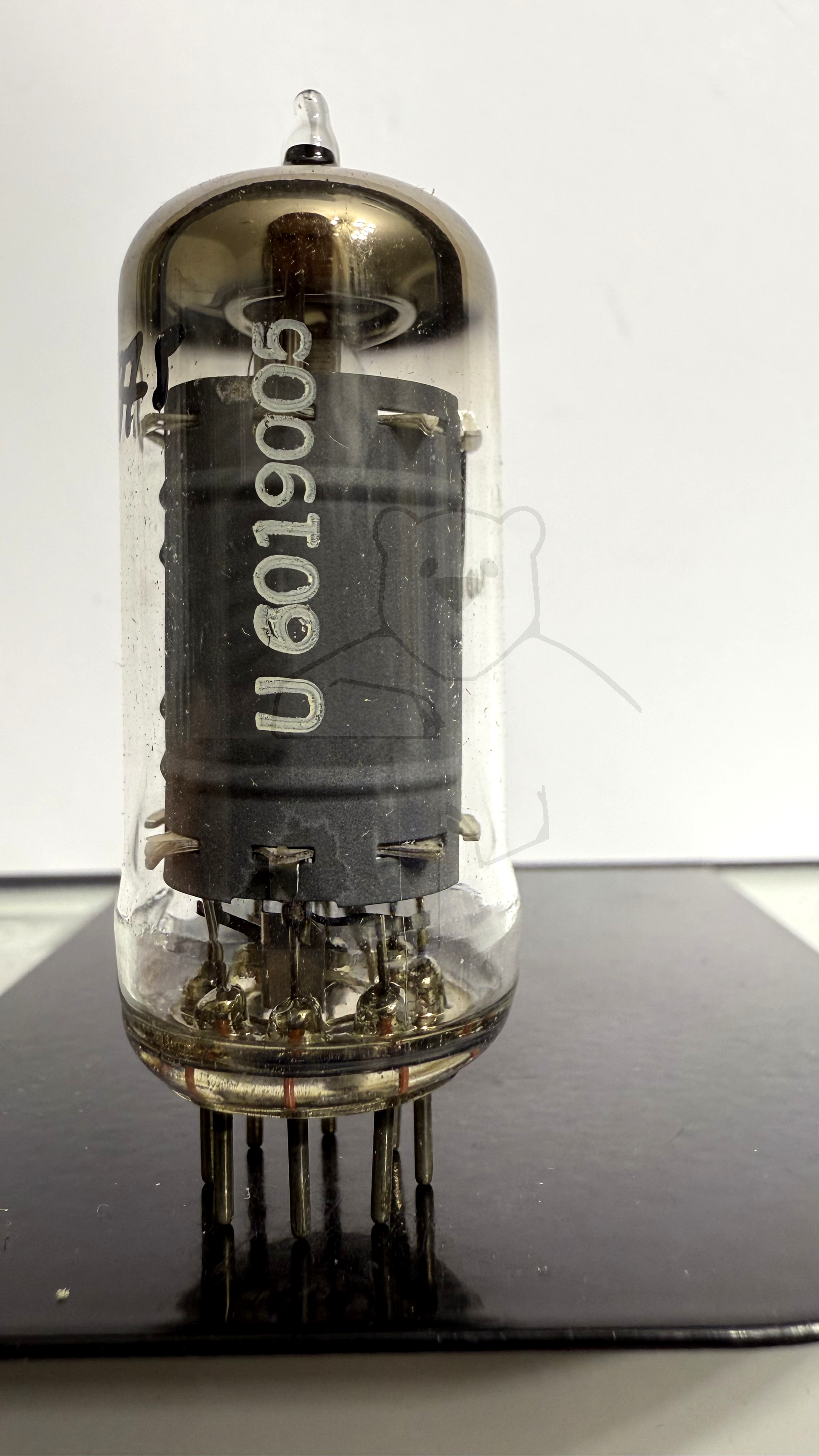

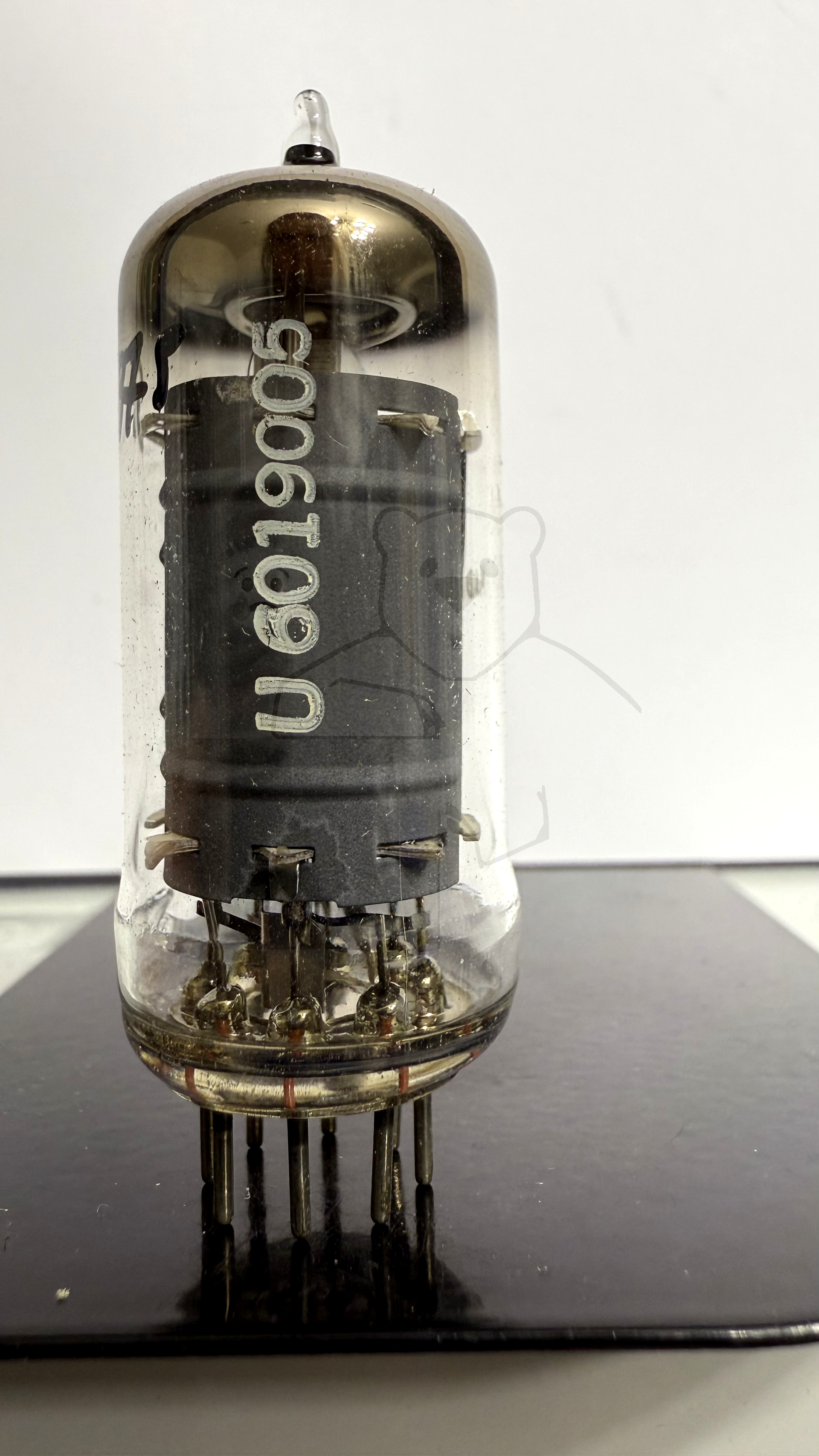

Röhre EF41 #3375 Bild 3

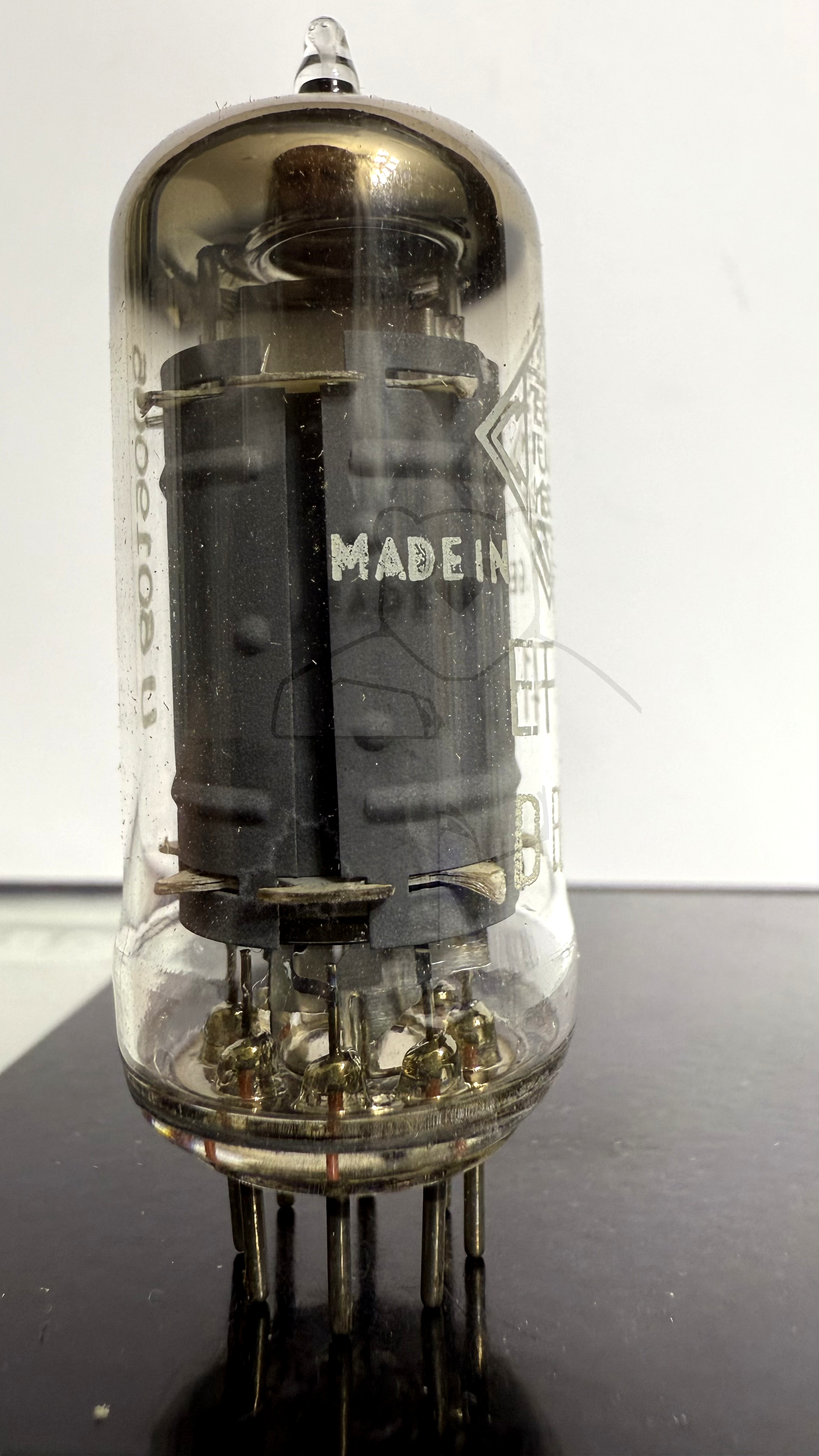

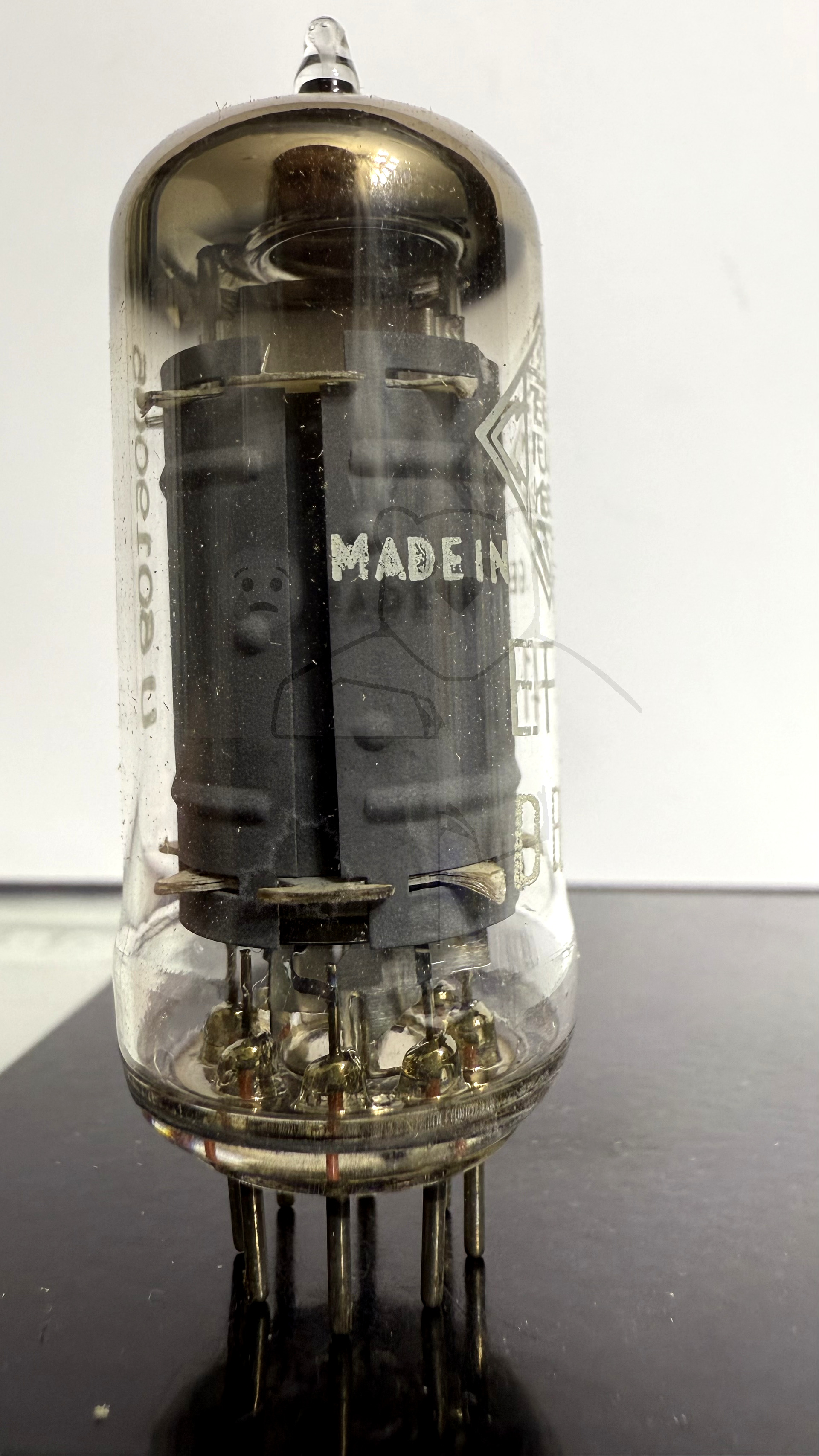

Röhre EF41 #3375 Bild 4

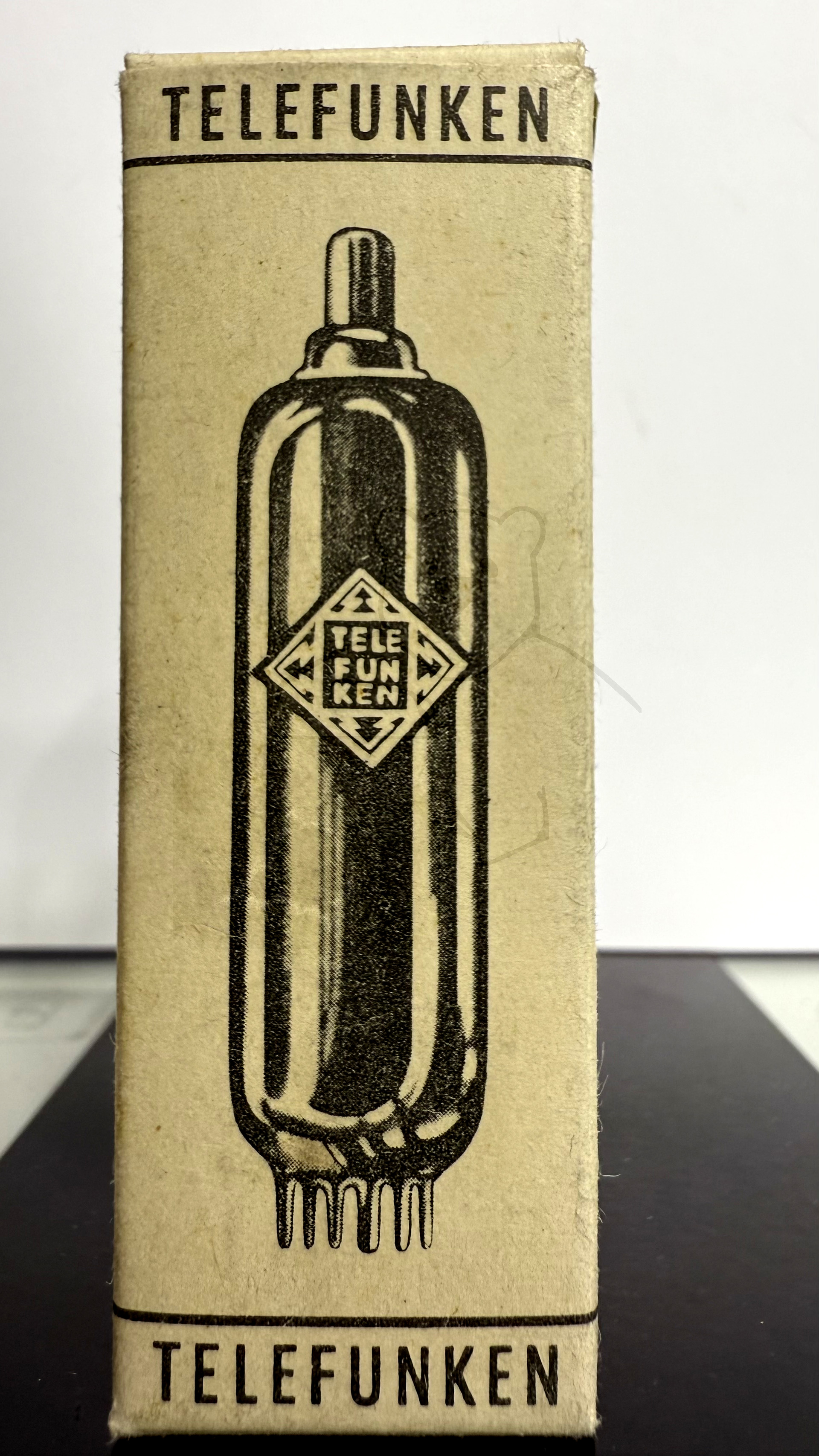

Röhre EF41 #3375 Verpackung Bild 1

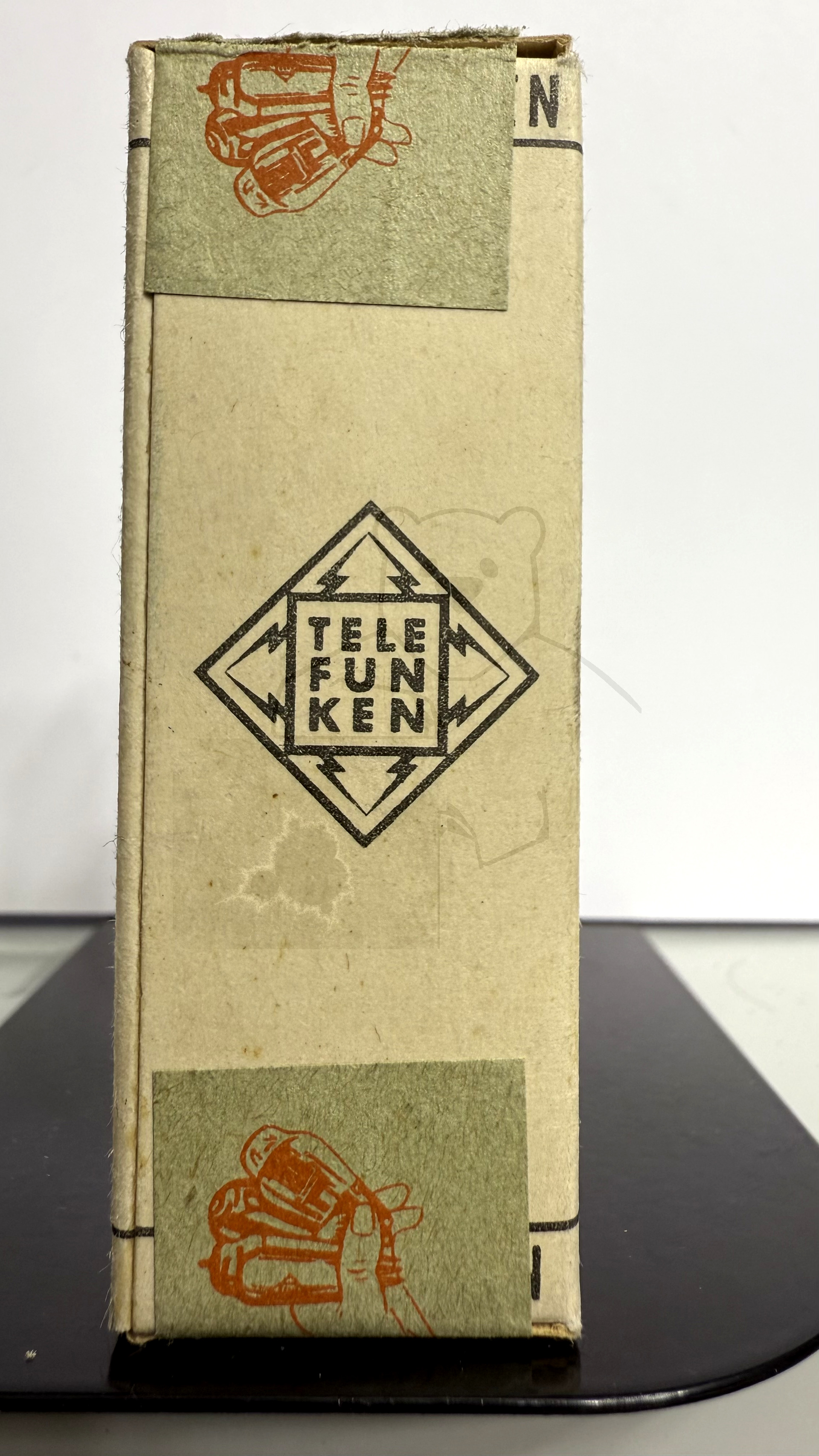

Röhre EF41 #3375 Verpackung Bild 2

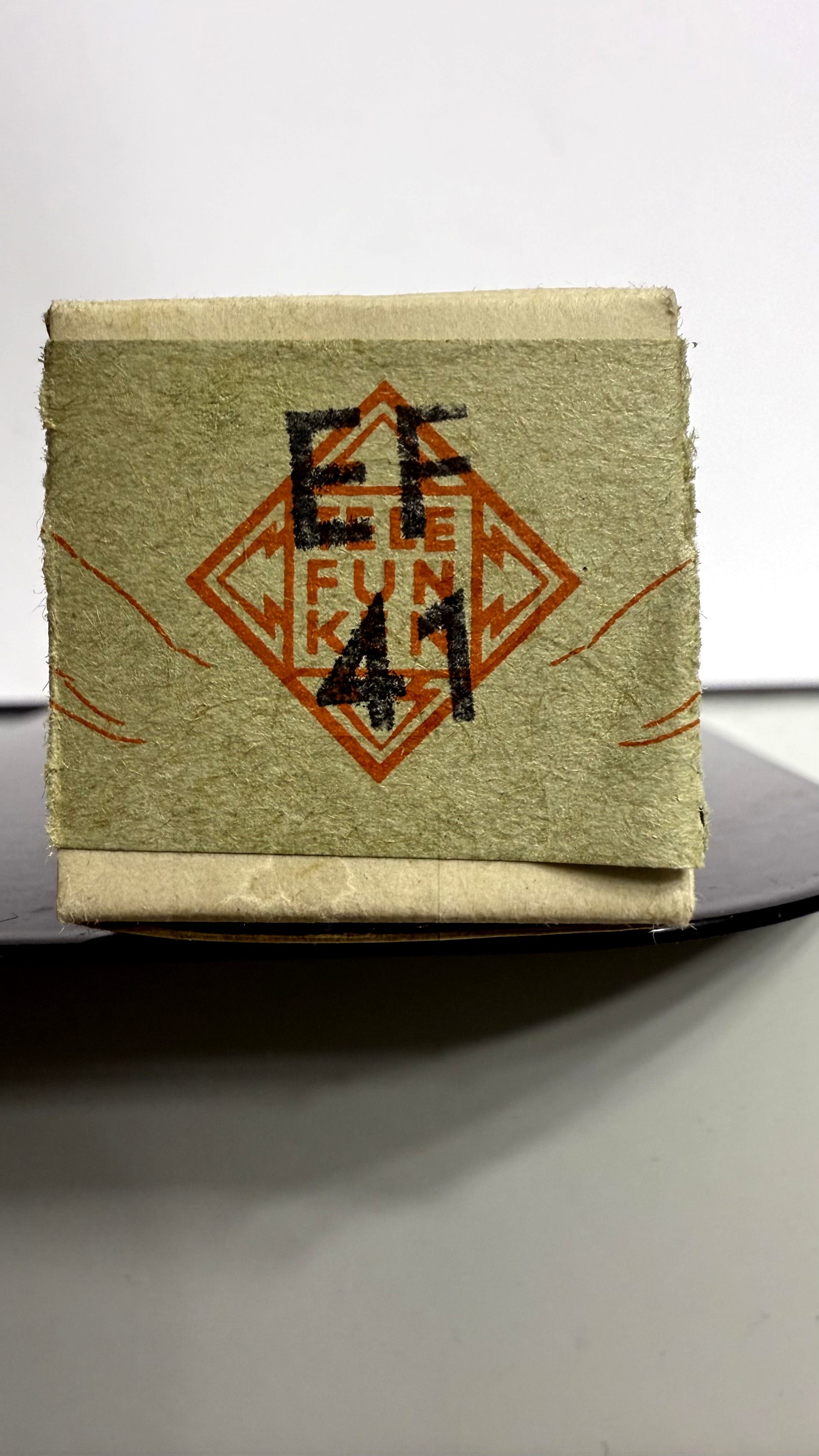

Röhre EF41 #3375 Verpackung Bild 3

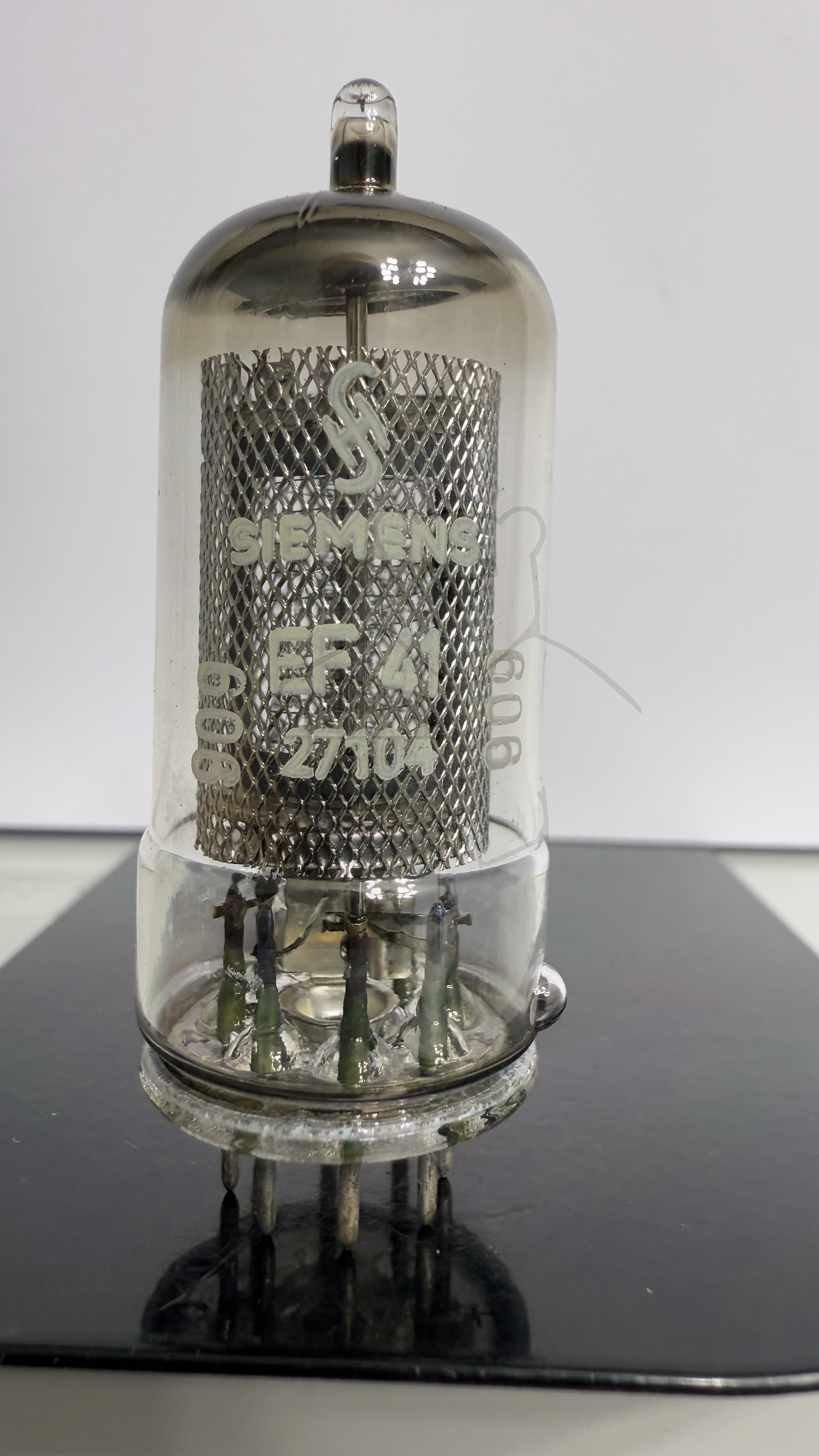

Röhre EF41 #5924 Bild 1

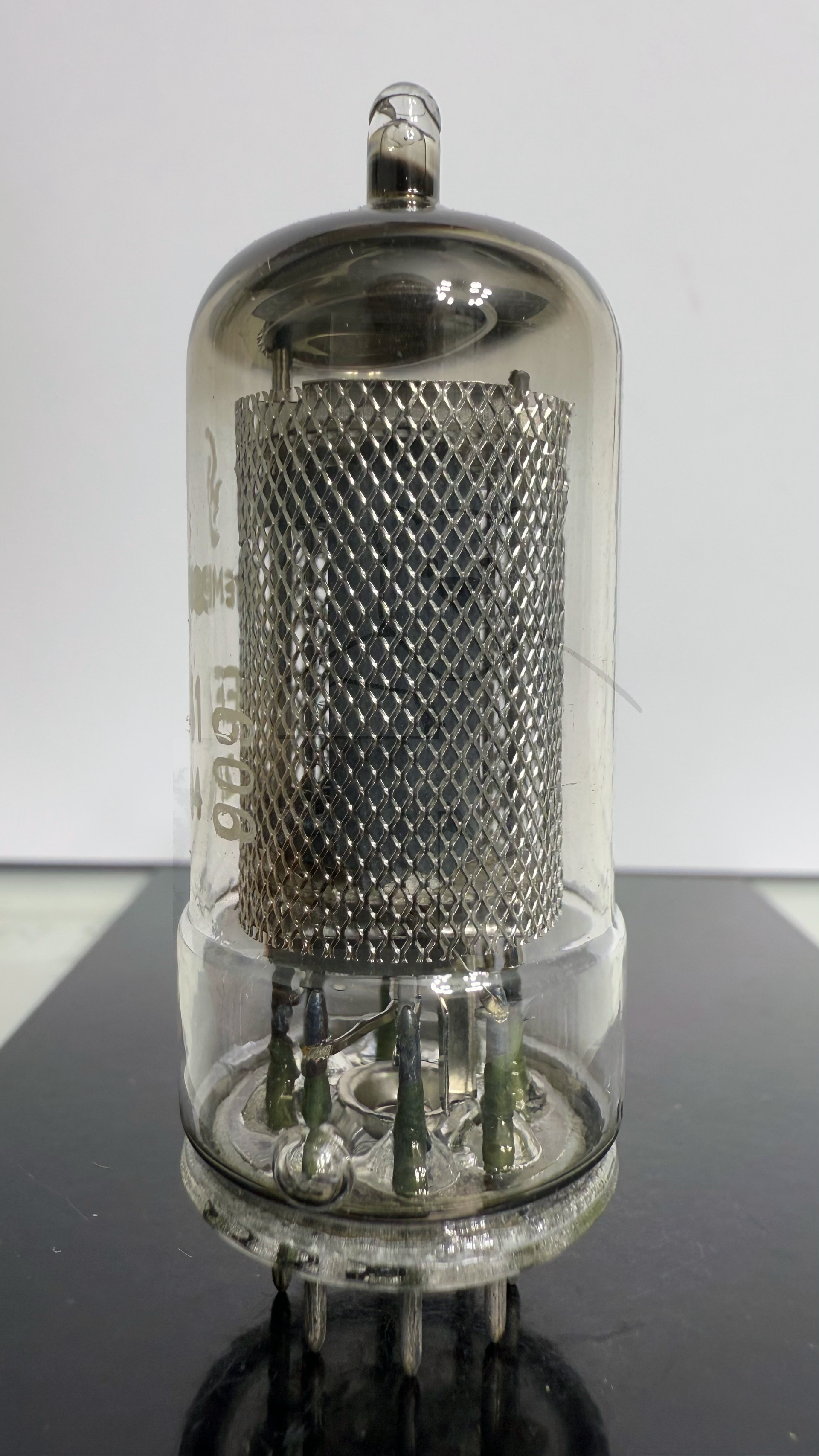

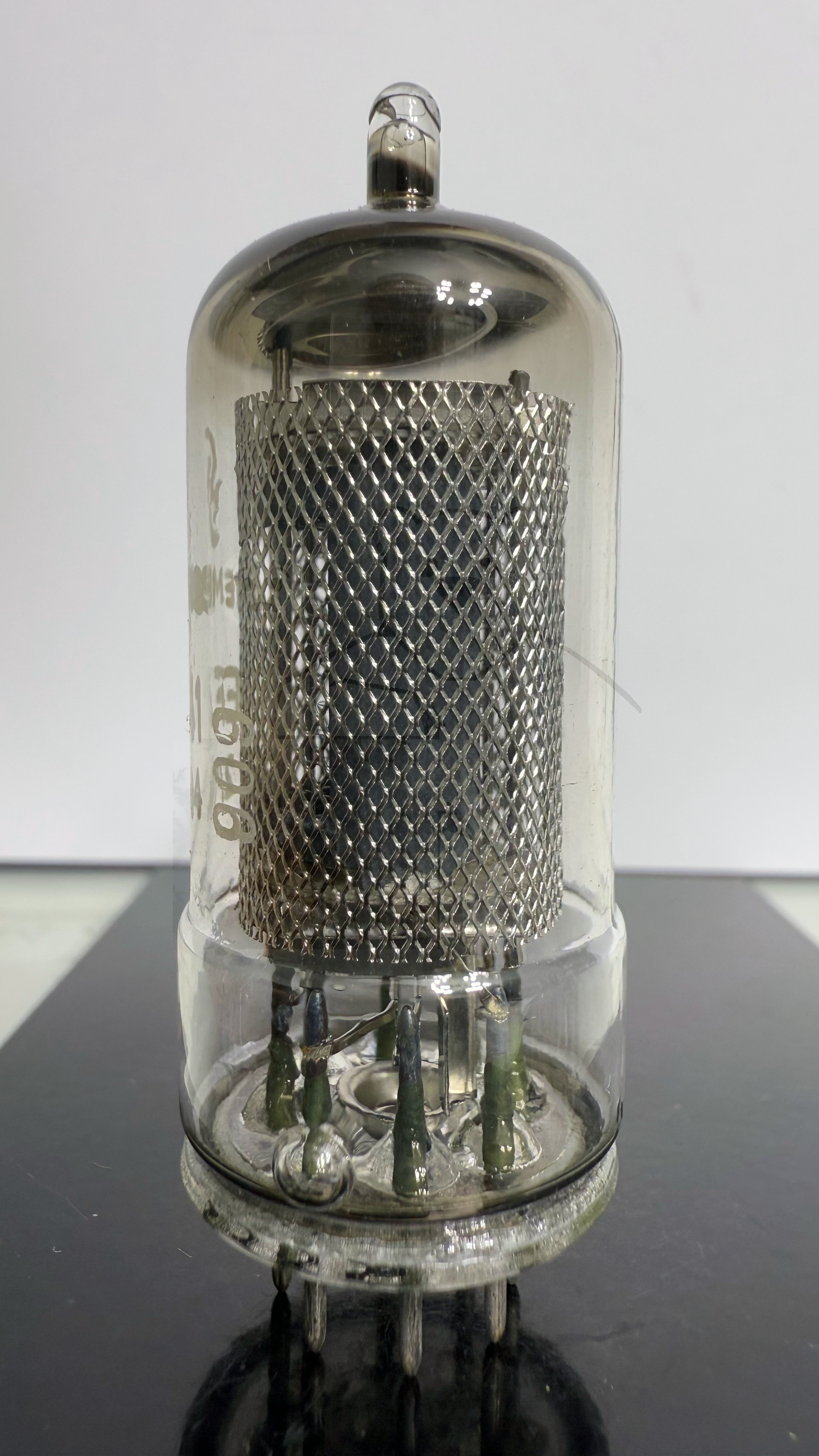

Röhre EF41 #5924 Bild 2

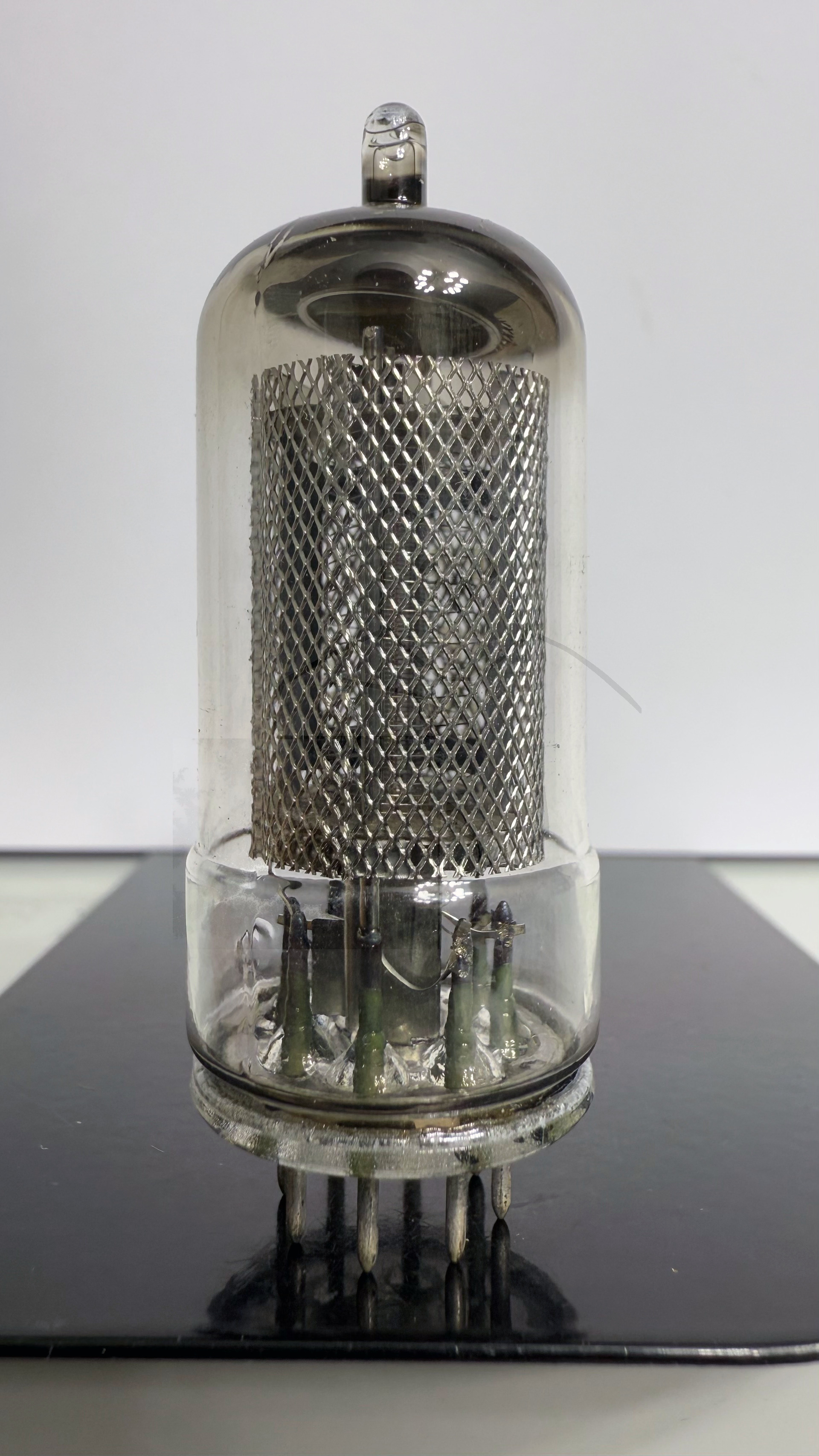

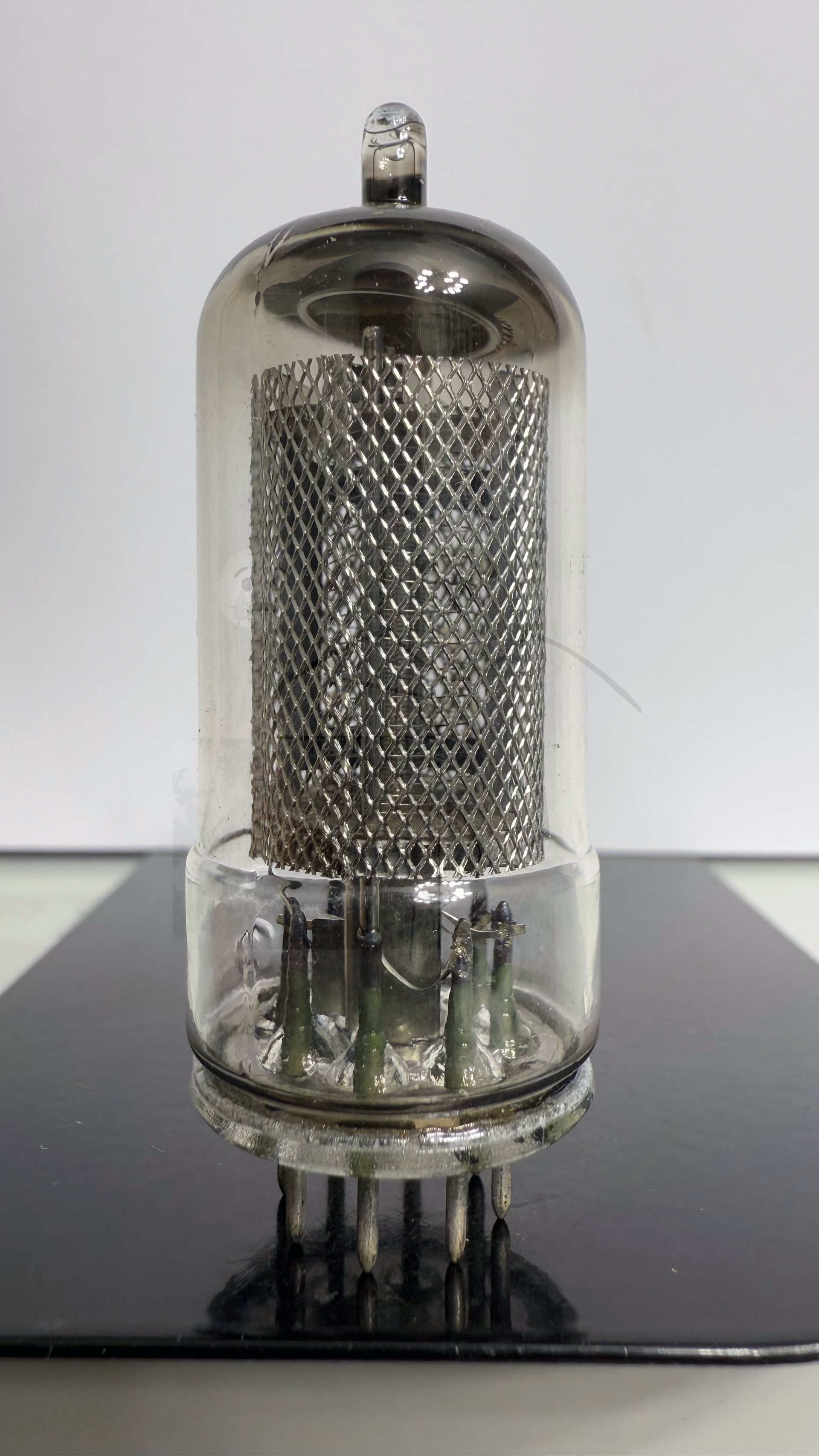

Röhre EF41 #5924 Bild 3

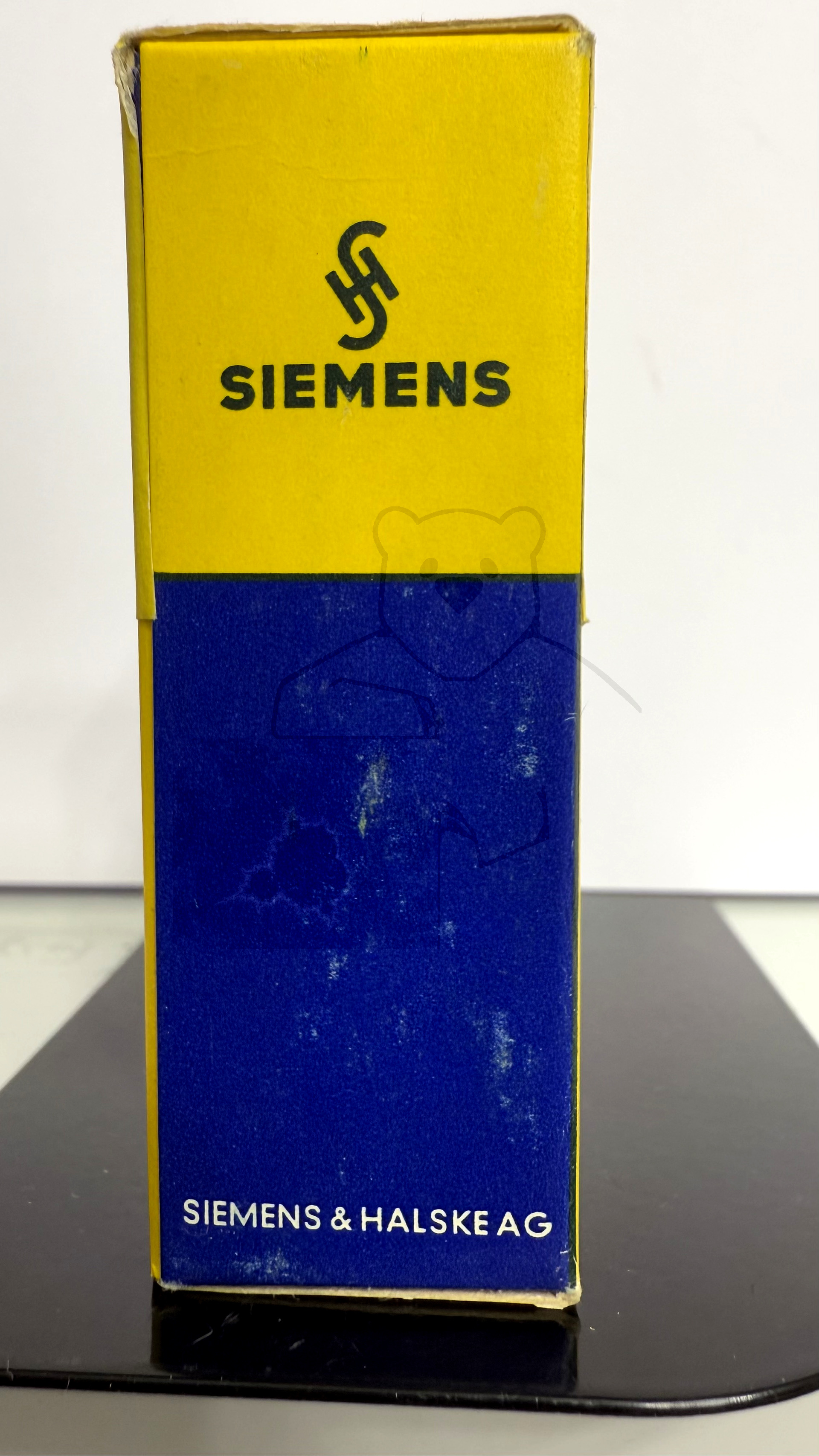

Röhre EF41 #5924 Verpackung Bild 1

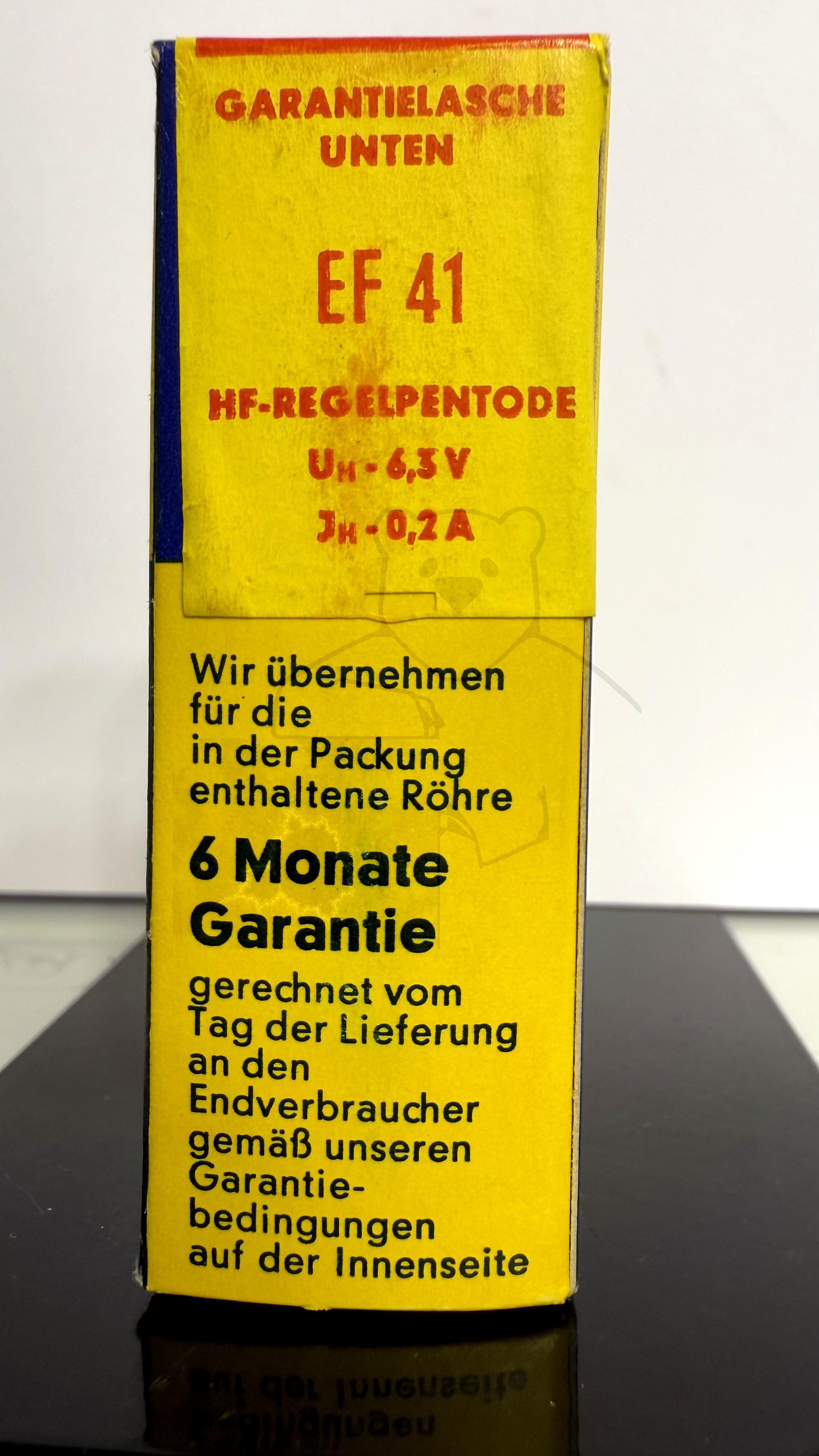

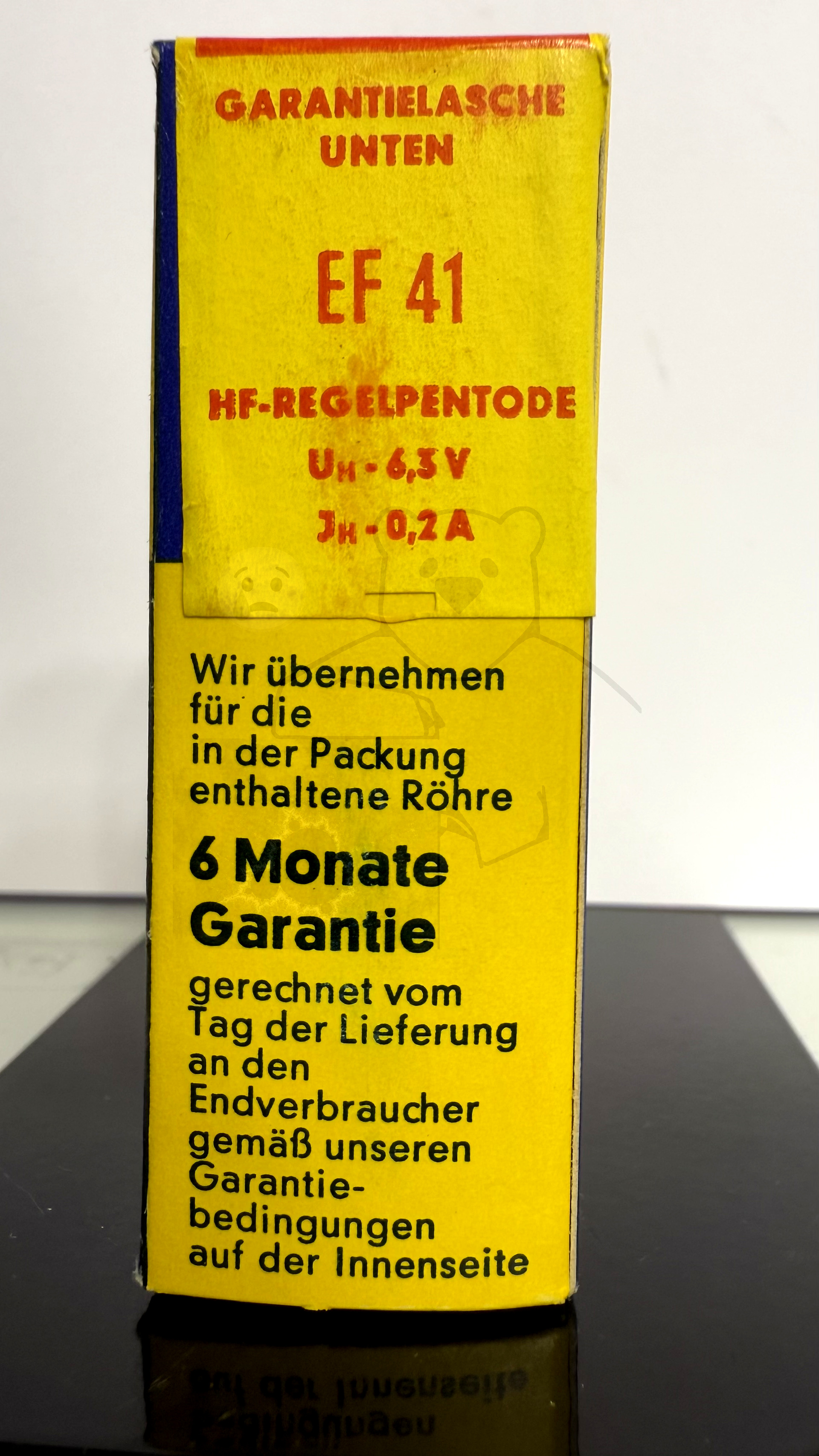

Röhre EF41 #5924 Verpackung Bild 2

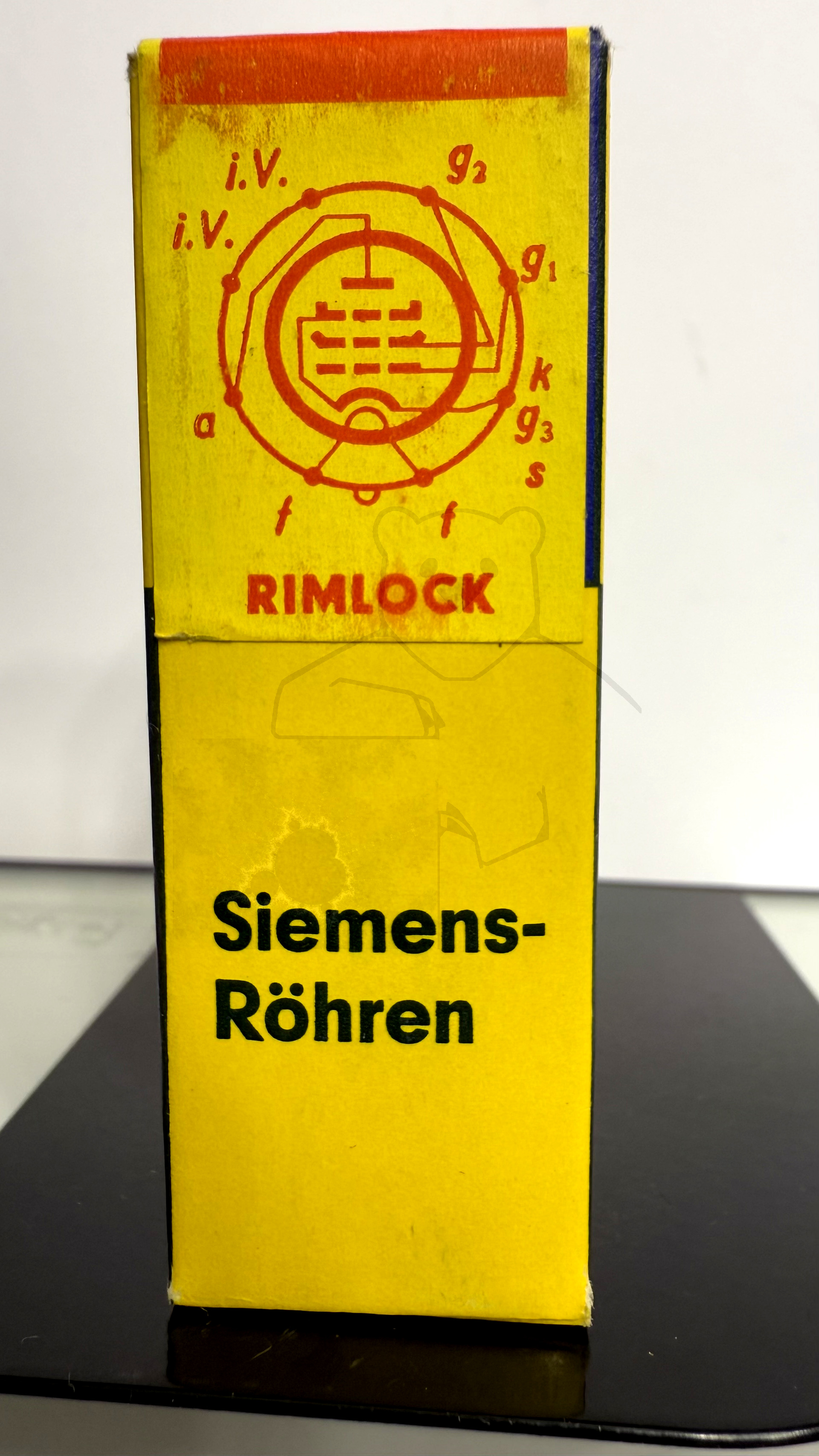

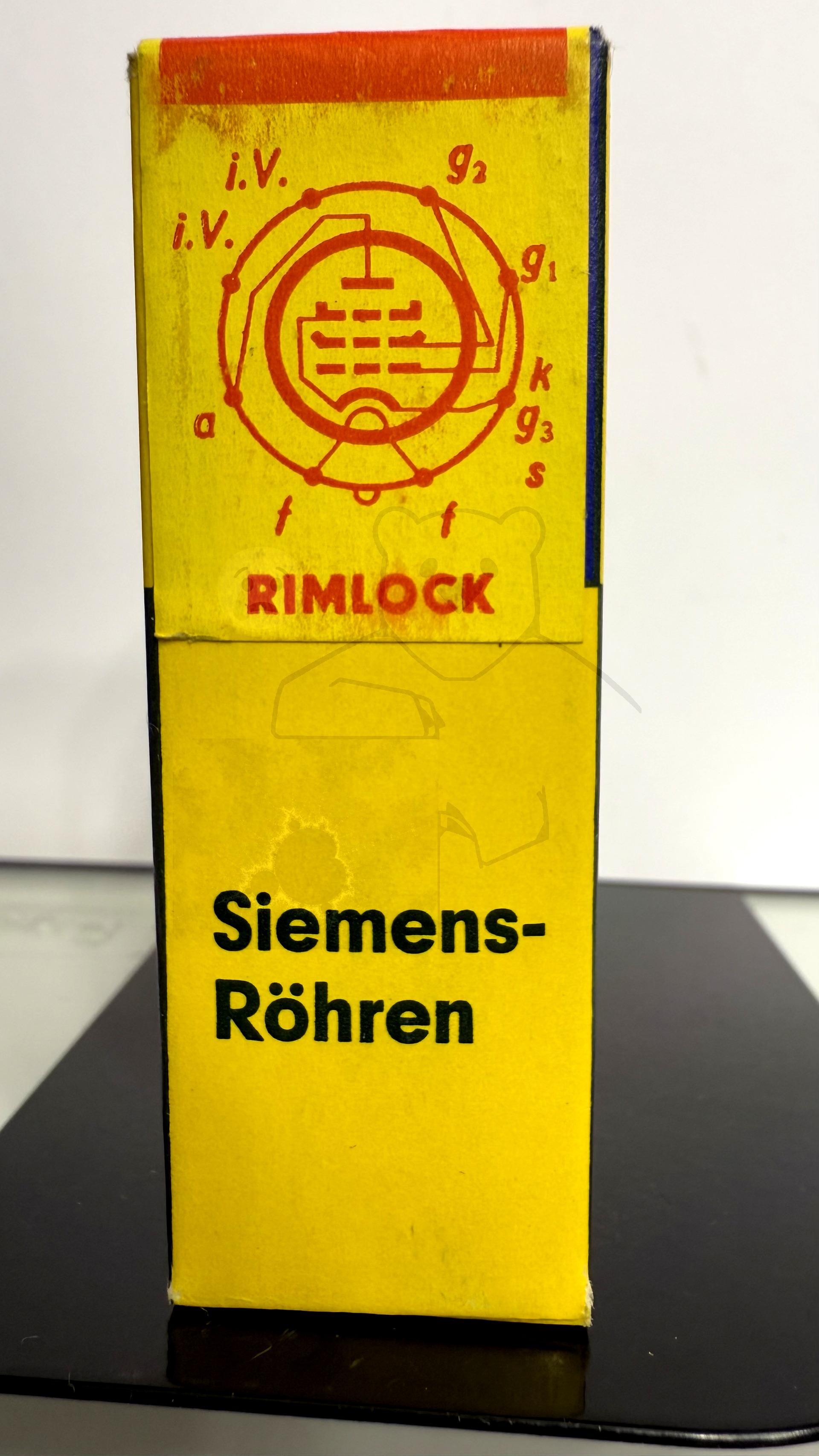

Röhre EF41 #5924 Verpackung Bild 3

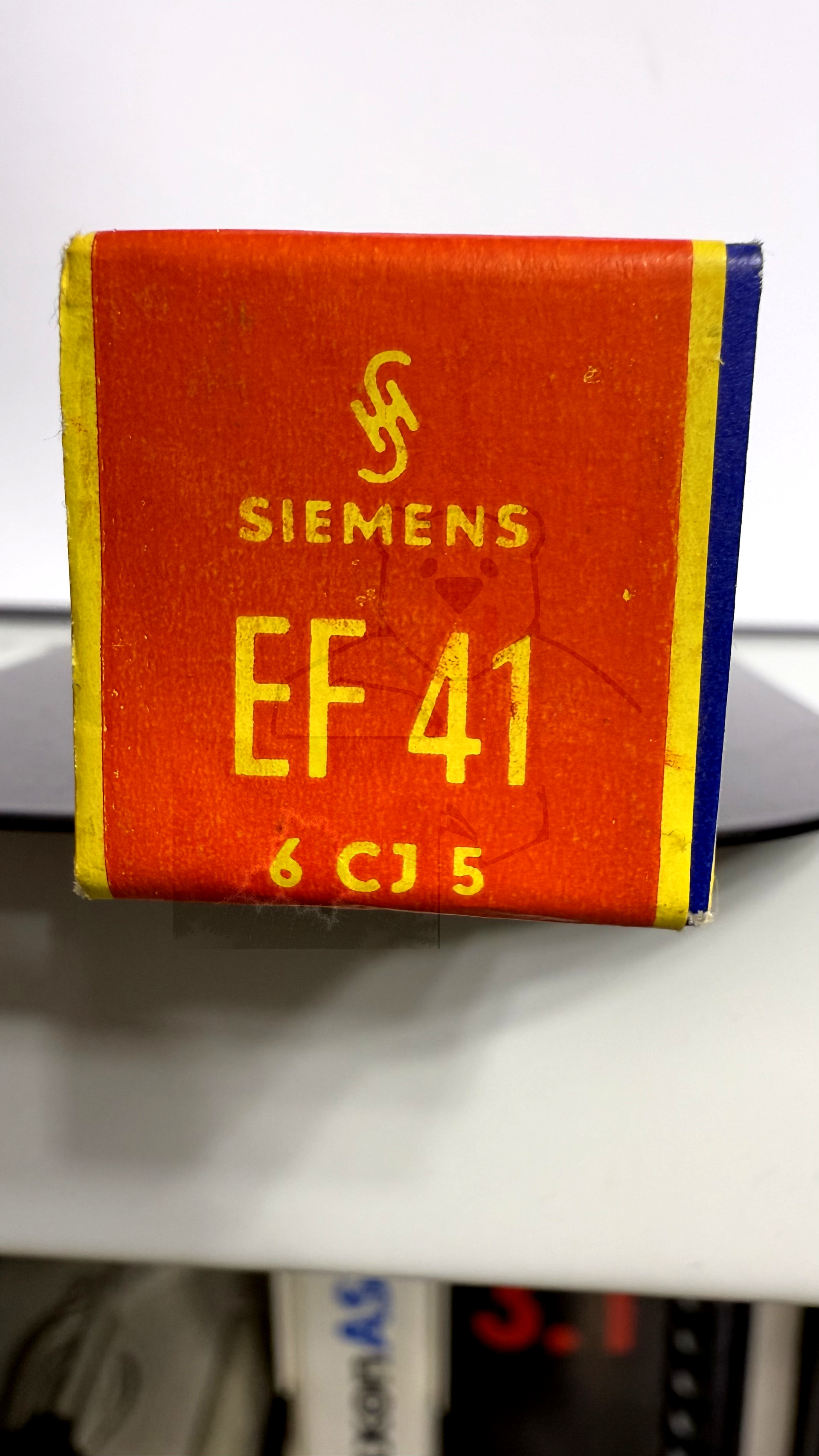

Röhre EF41 #5924 Verpackung Bild 4

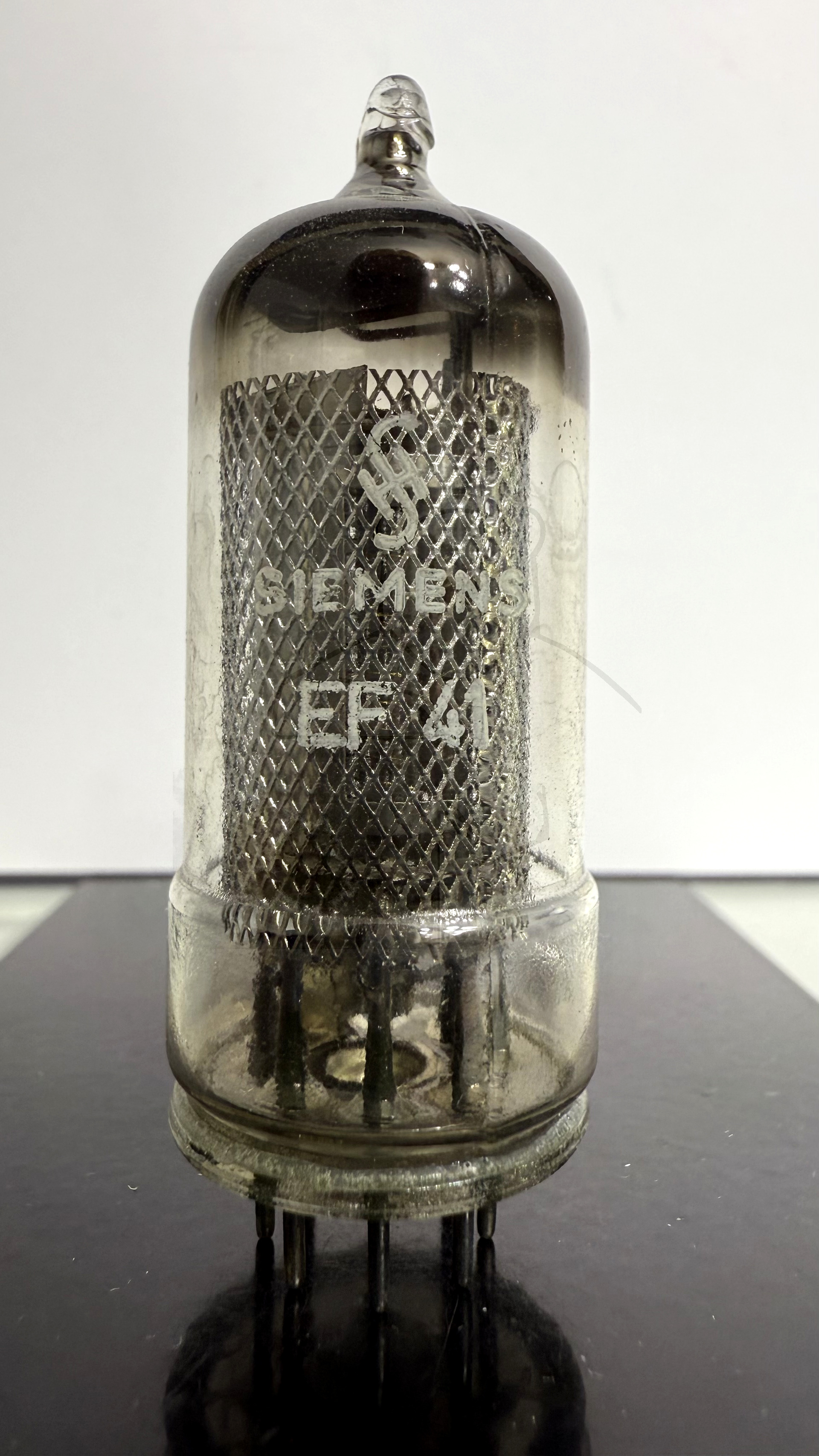

Röhre EF41 #1845 Bild 1

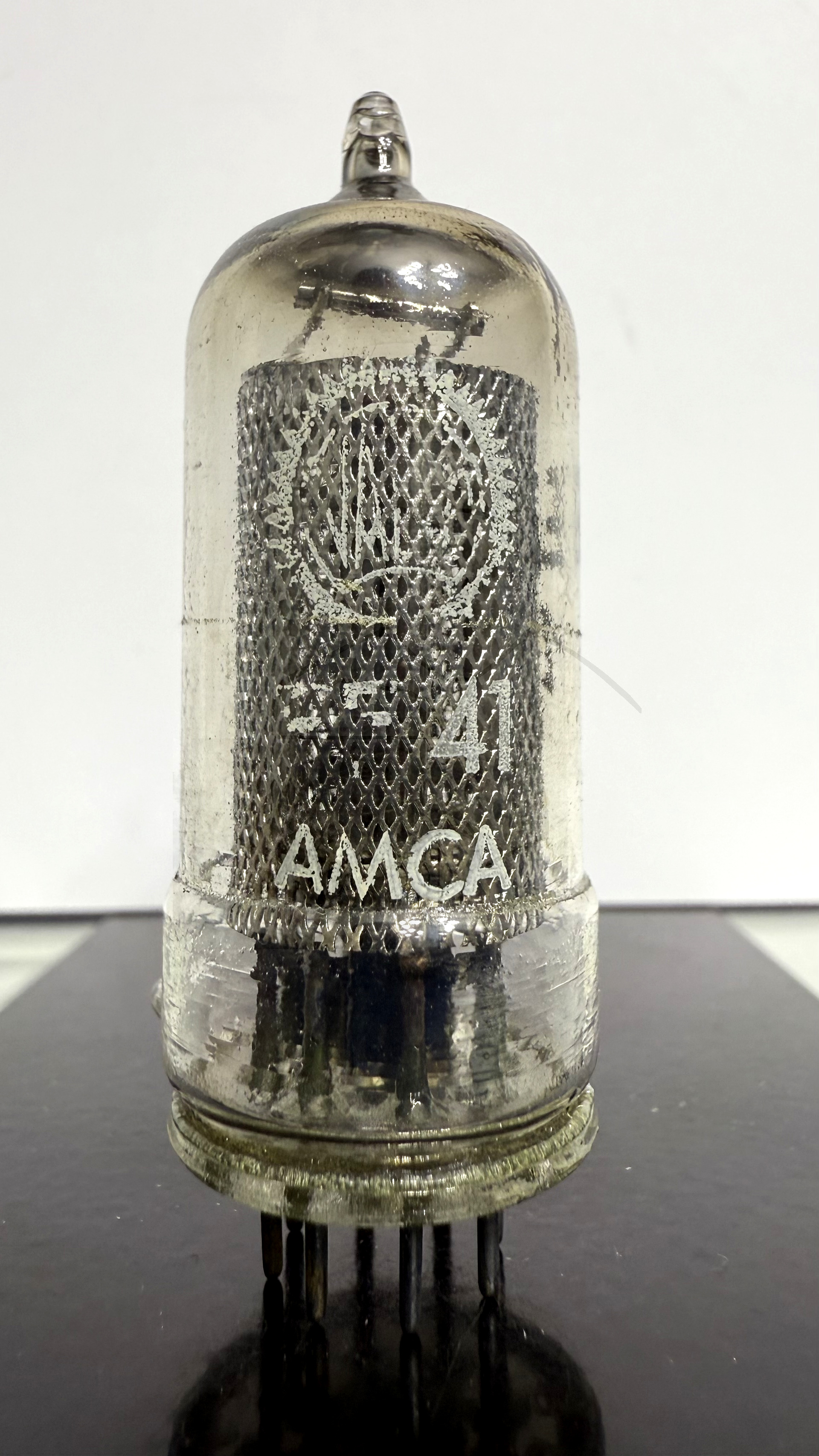

Röhre EF41 #1778 Bild 1

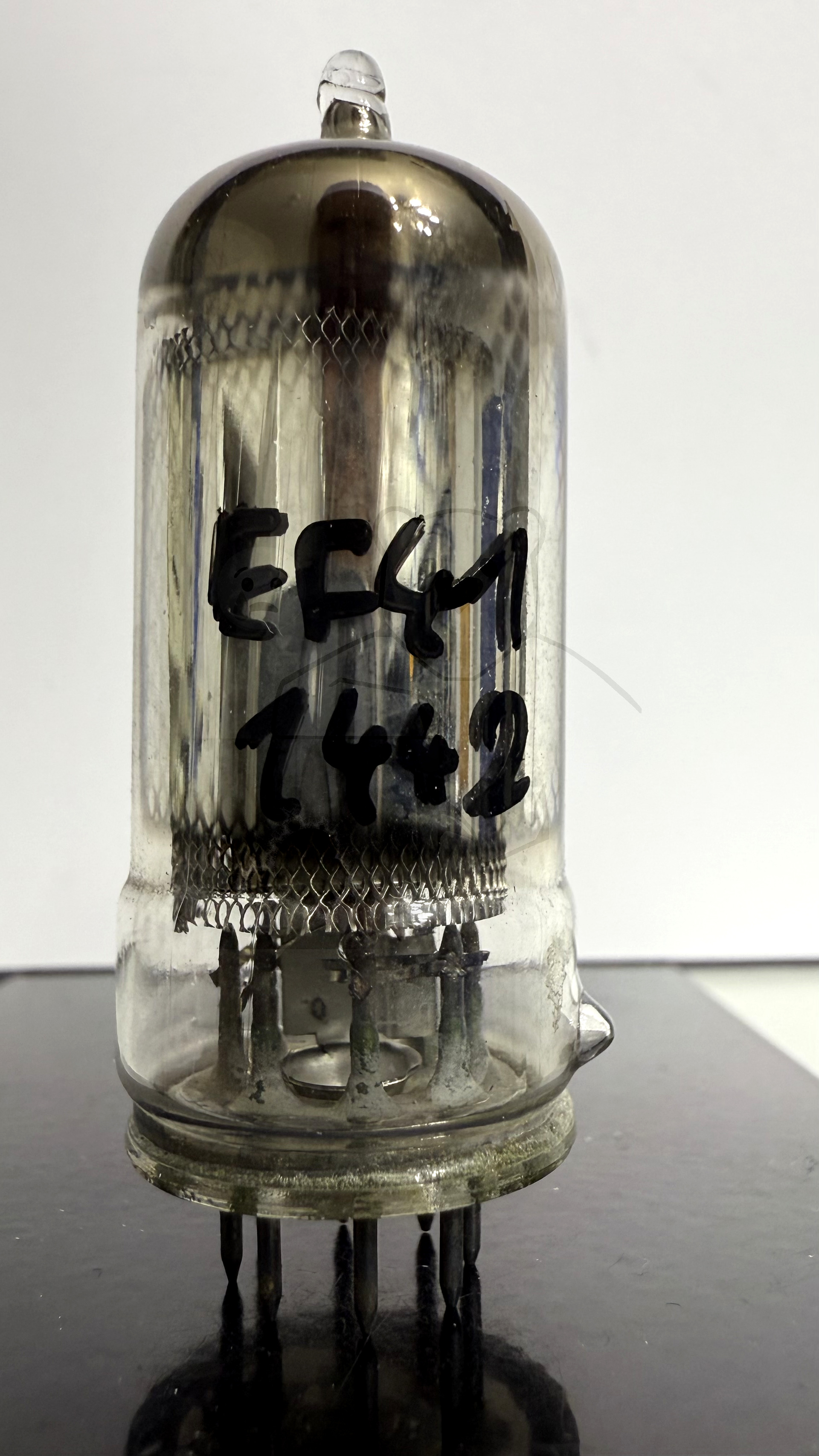

Röhre EF41 #1442 Bild 1

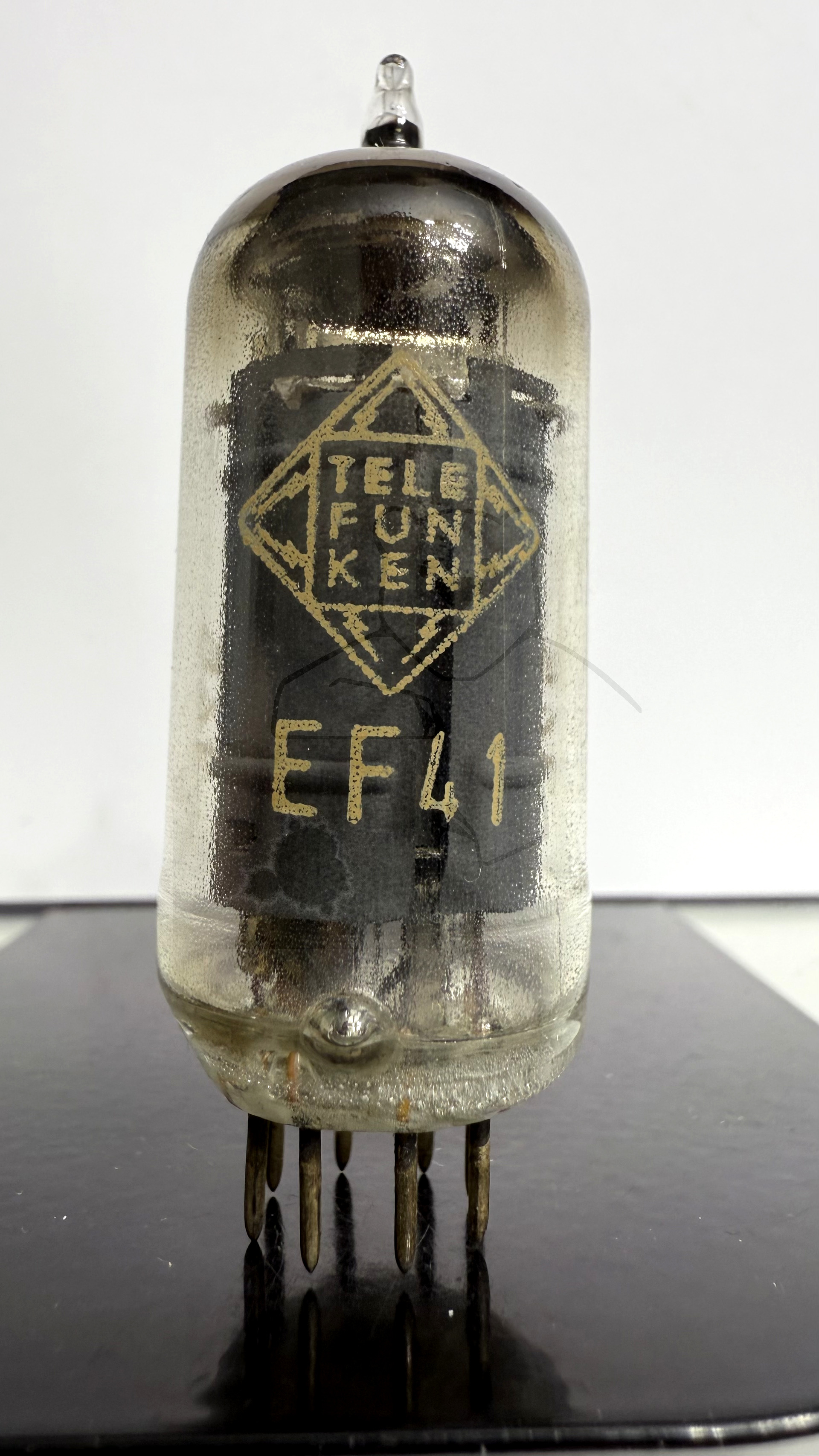

Röhre EF41 #4979 Bild 1

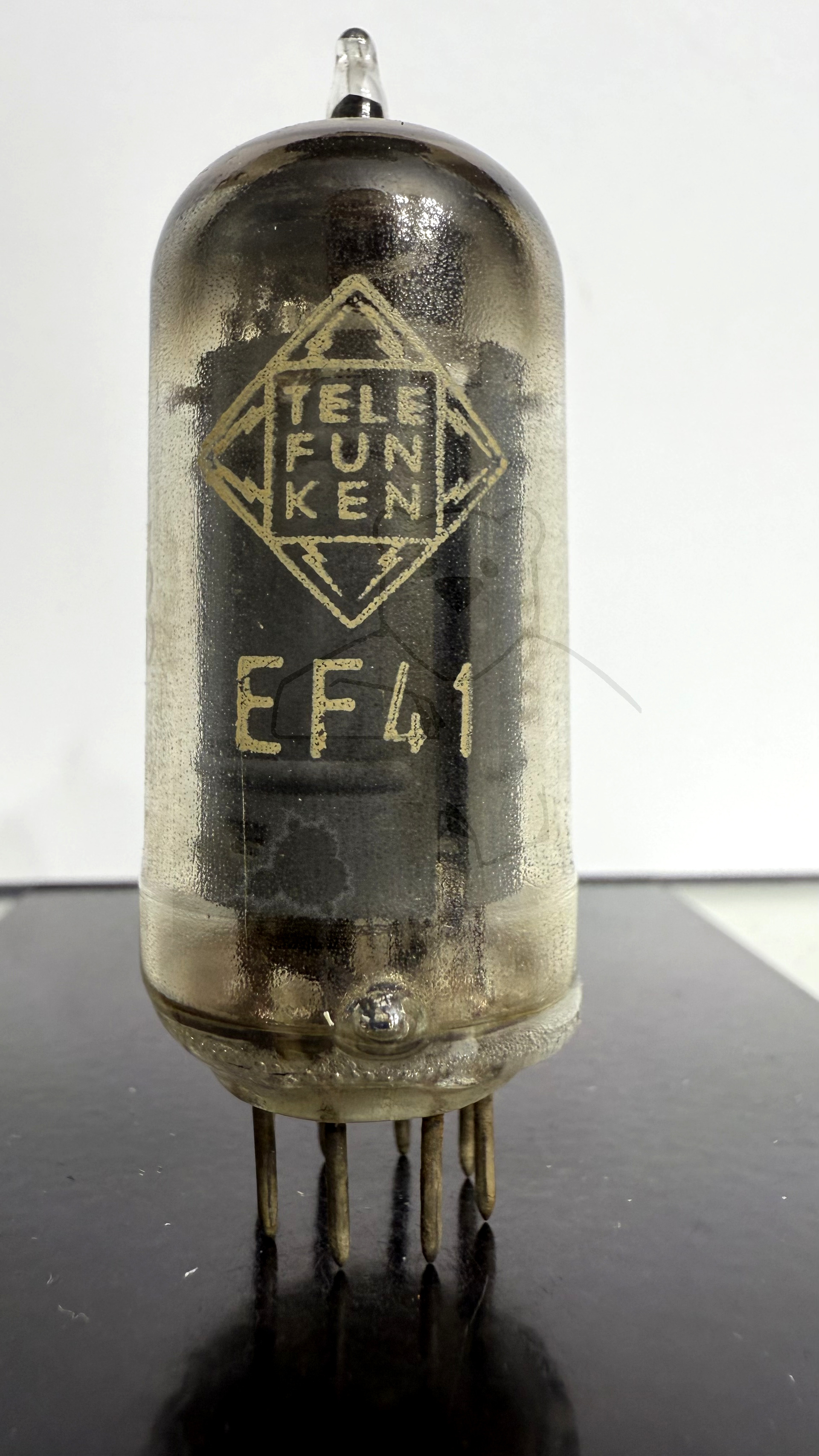

Röhre EF41 #5045 Bild 1

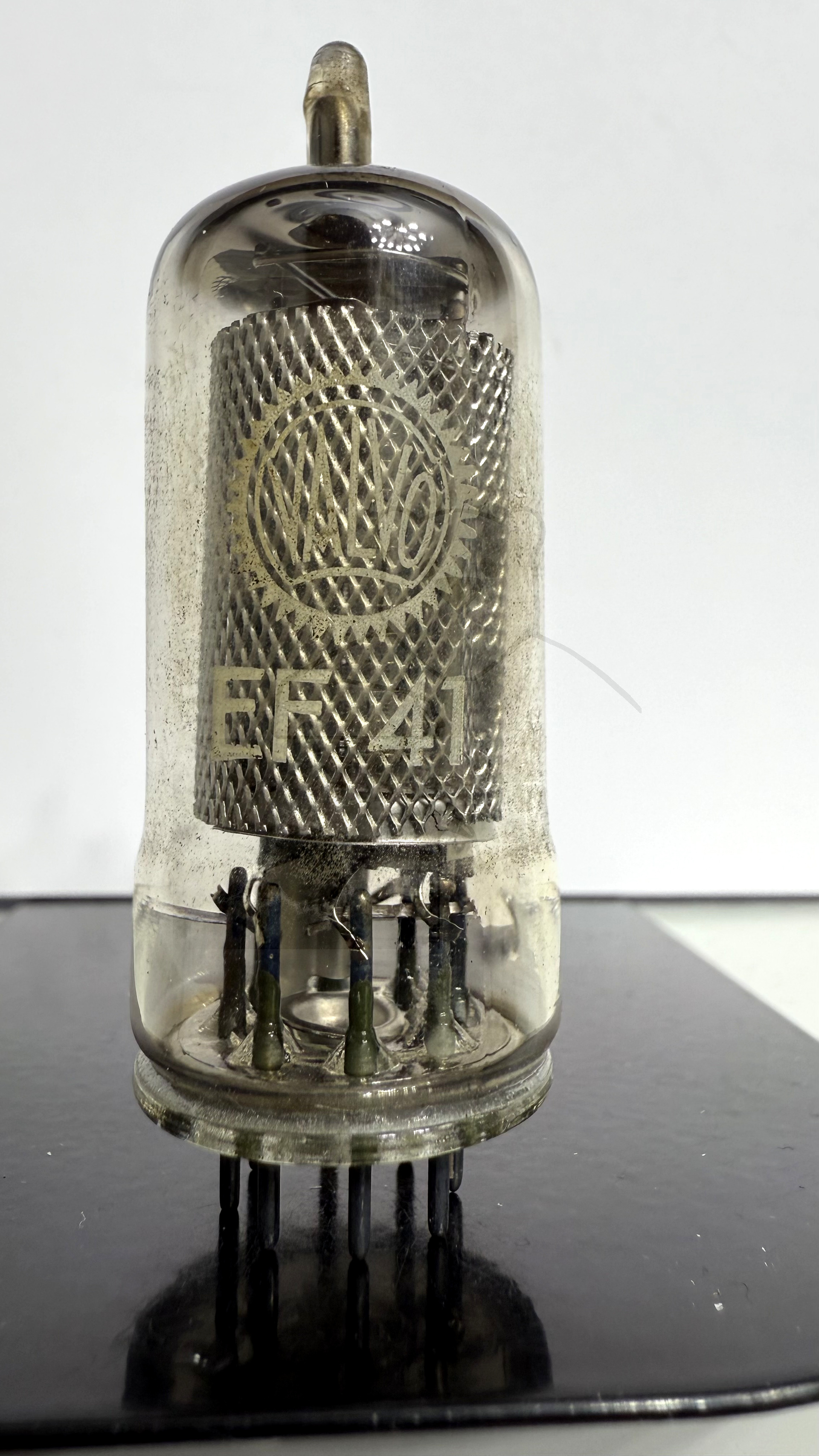

Röhre EF41 #5405 Bild 1
🔎 Alle Röhren vom Typ EF41 in der Sammlung
- → EF41 Inventar: 01168 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF41 Inventar: 01442 Hersteller: → Unbekannter Hersteller
- → EF41 Inventar: 01778 Hersteller: → Valvo
- → EF41 Inventar: 01845 Hersteller: → Siemens
- → EF41 Inventar: 03375 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF41 Inventar: 04979 Hersteller: → Telefunken
- → EF41 Inventar: 04982 Hersteller: → Unbekannter Hersteller
- → EF41 Inventar: 05045 Hersteller: → Telefunken
- → EF41 Inventar: 05356 Hersteller: → Valvo
- → EF41 Inventar: 05358 Hersteller: → Valvo
- → EF41 Inventar: 05359 Hersteller: → Siemens
- → EF41 Inventar: 05372 Hersteller: → Valvo
- → EF41 Inventar: 05373 Hersteller: → Valvo
- → EF41 Inventar: 05379 Hersteller: → Valvo
- → EF41 Inventar: 05396 Hersteller: → Valvo
- → EF41 Inventar: 05405 Hersteller: → Valvo
- → EF41 Inventar: 05412 Hersteller: → Valvo
- → EF41 Inventar: 05416 Hersteller: → Telefunken
- → EF41 Inventar: 05423 Hersteller: → Telefunken
- → EF41 Inventar: 05427 Hersteller: → Valvo
- → EF41 Inventar: 05434 Hersteller: → Siemens
- → EF41 Inventar: 05435 Hersteller: → Siemens
- → EF41 Inventar: 05444 Hersteller: → Valvo
- → EF41 Inventar: 05445 Hersteller: → Telefunken
- → EF41 Inventar: 05924 Hersteller: → Siemens
