Daten und Bilder der Röhre: EM4

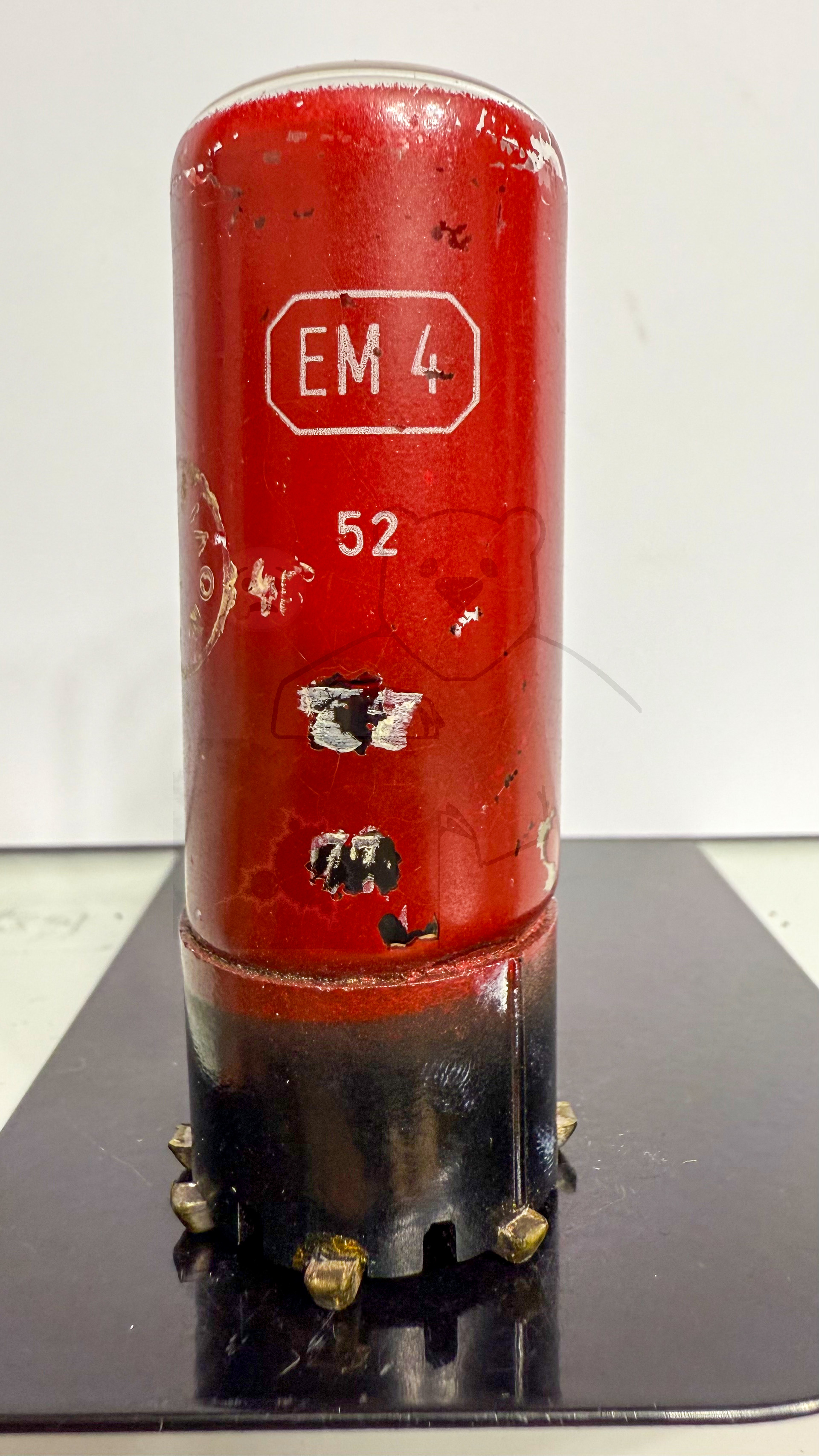

🔎 Beschreibung der Röhre: EM4 Inventarnummer: 05905

Name	→ EM4
Vergleichsname	CV1434

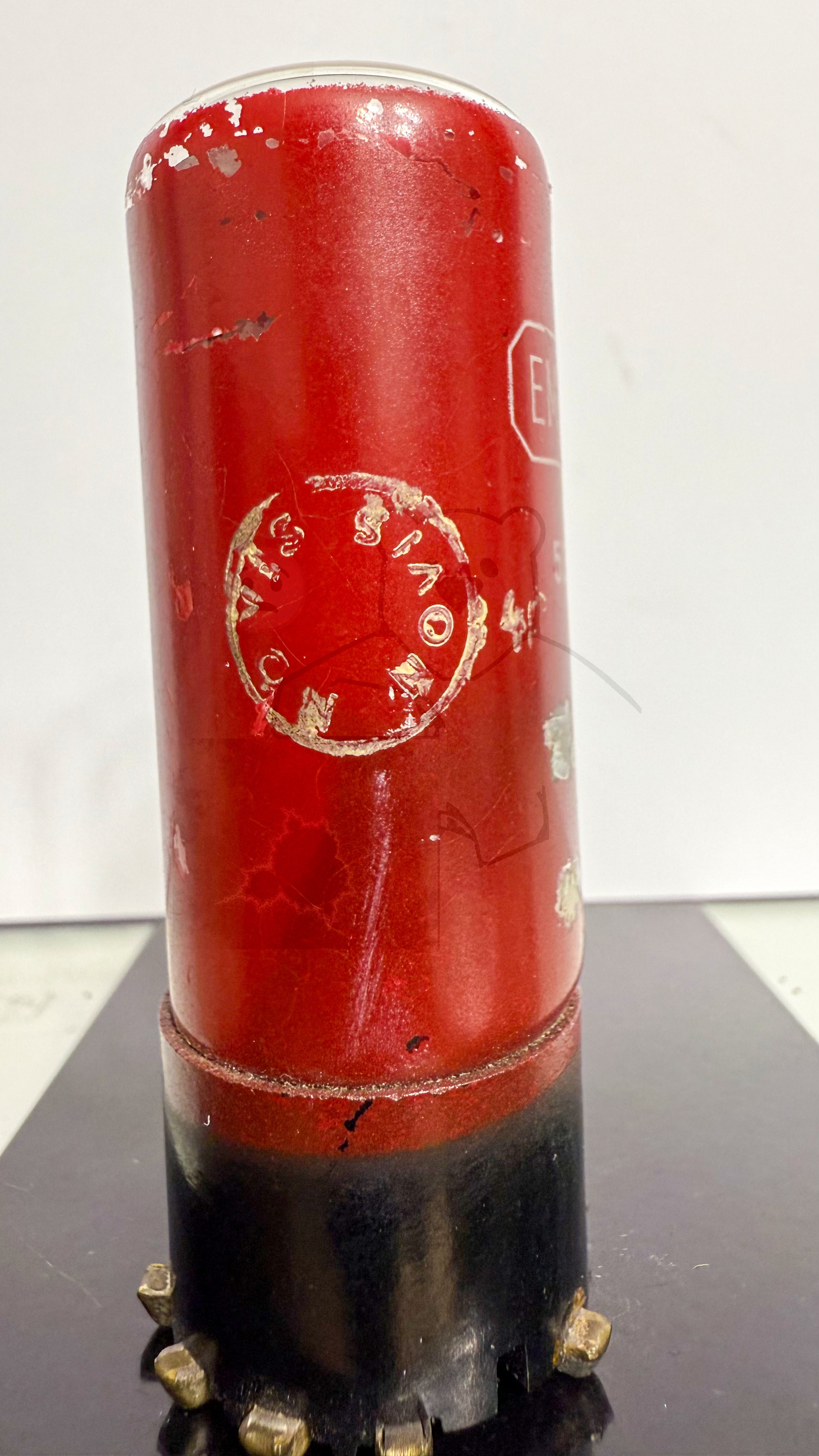

Hersteller	→ Novis
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

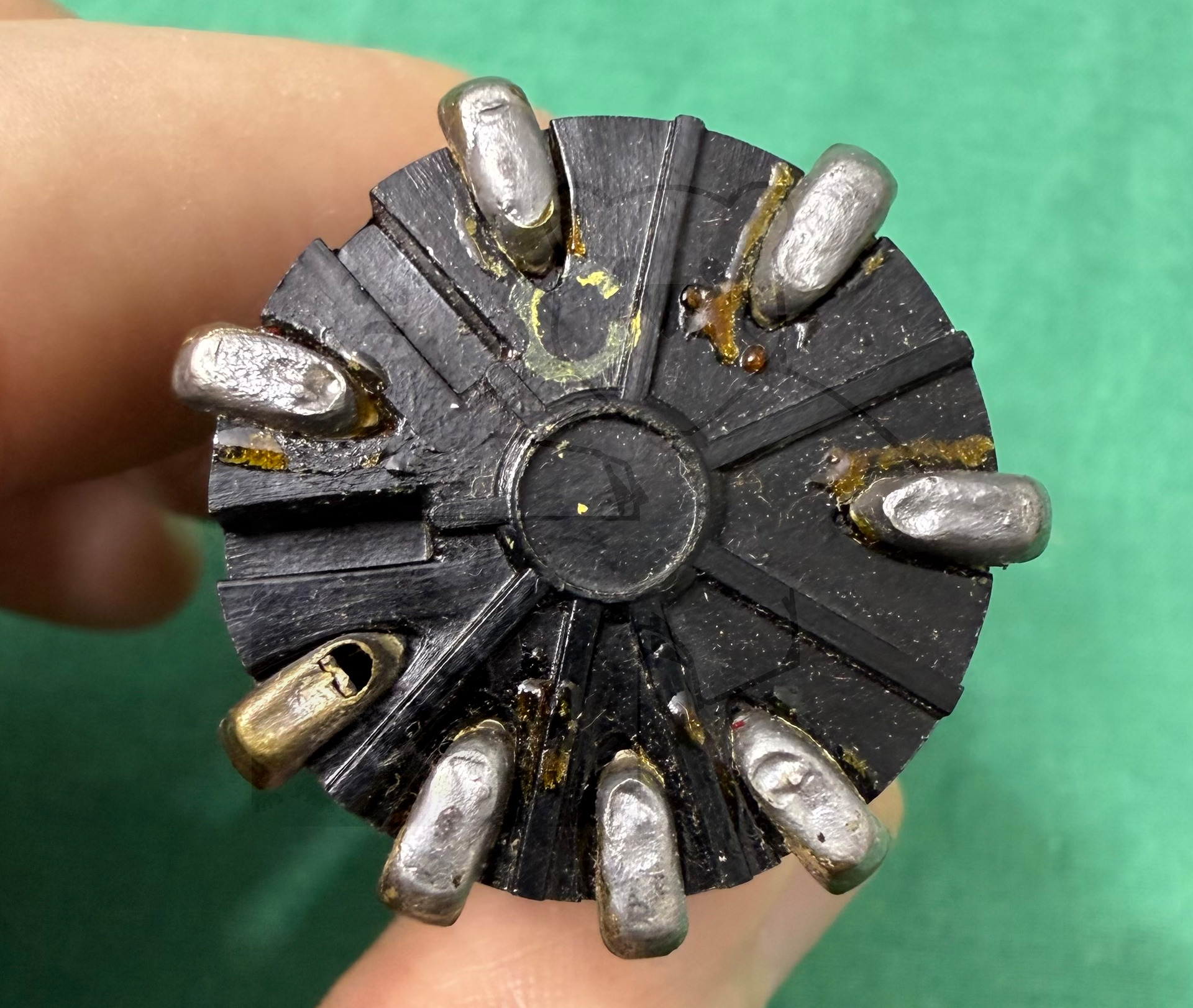

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer	52
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S112

🔎 Beschreibung der Systeme für die Röhre: EM4

	System 1
Kathode	4
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2	5
Leuchtschirm	7
Heizung	2, 3
Abschirmung
Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EM4

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EM4
Anwendung EM4 Philips Version 1 [www.tubedata.info].pdf (660 kB)
Anwendung EM4 Philips Version 2 [www.tubedata.info].pdf (617 kB)
Datenblatt EM4 Philips [www.tubedata.info].pdf (20 kB)
Pruefkarte EM4 - Funke W19 Roehrenpruefer.pdf (166 kB)
Pruefkarte EM4 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
