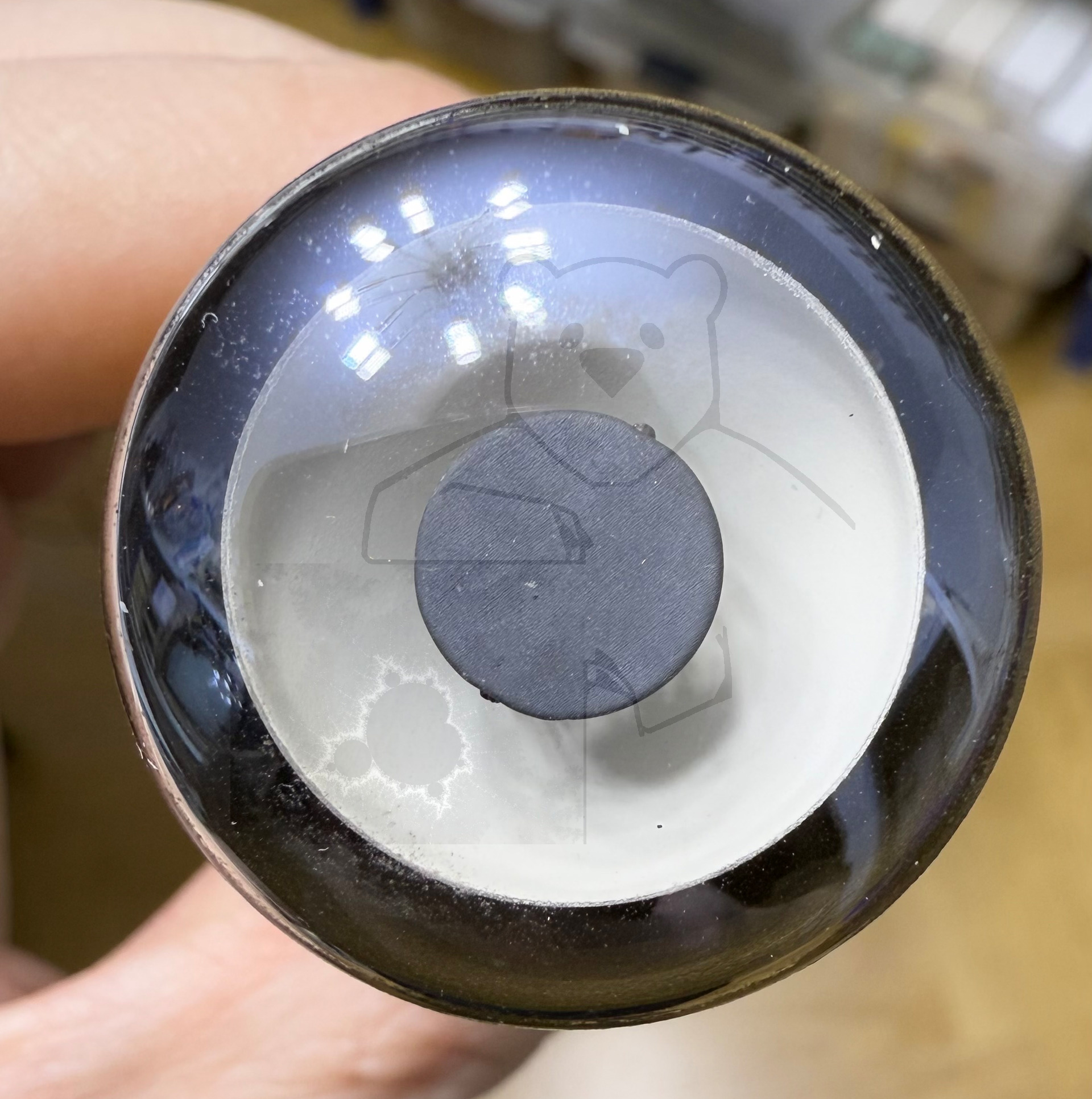

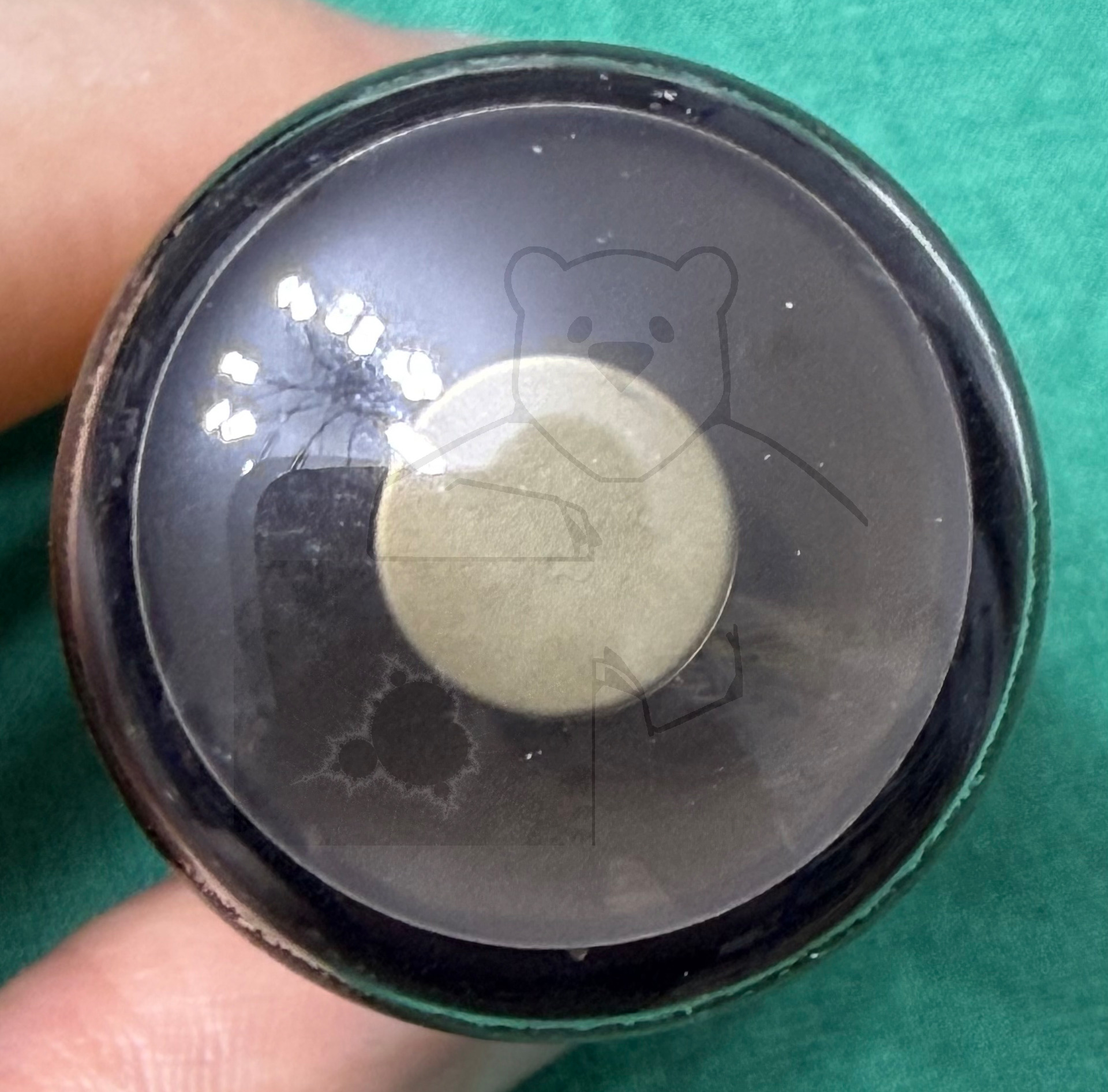

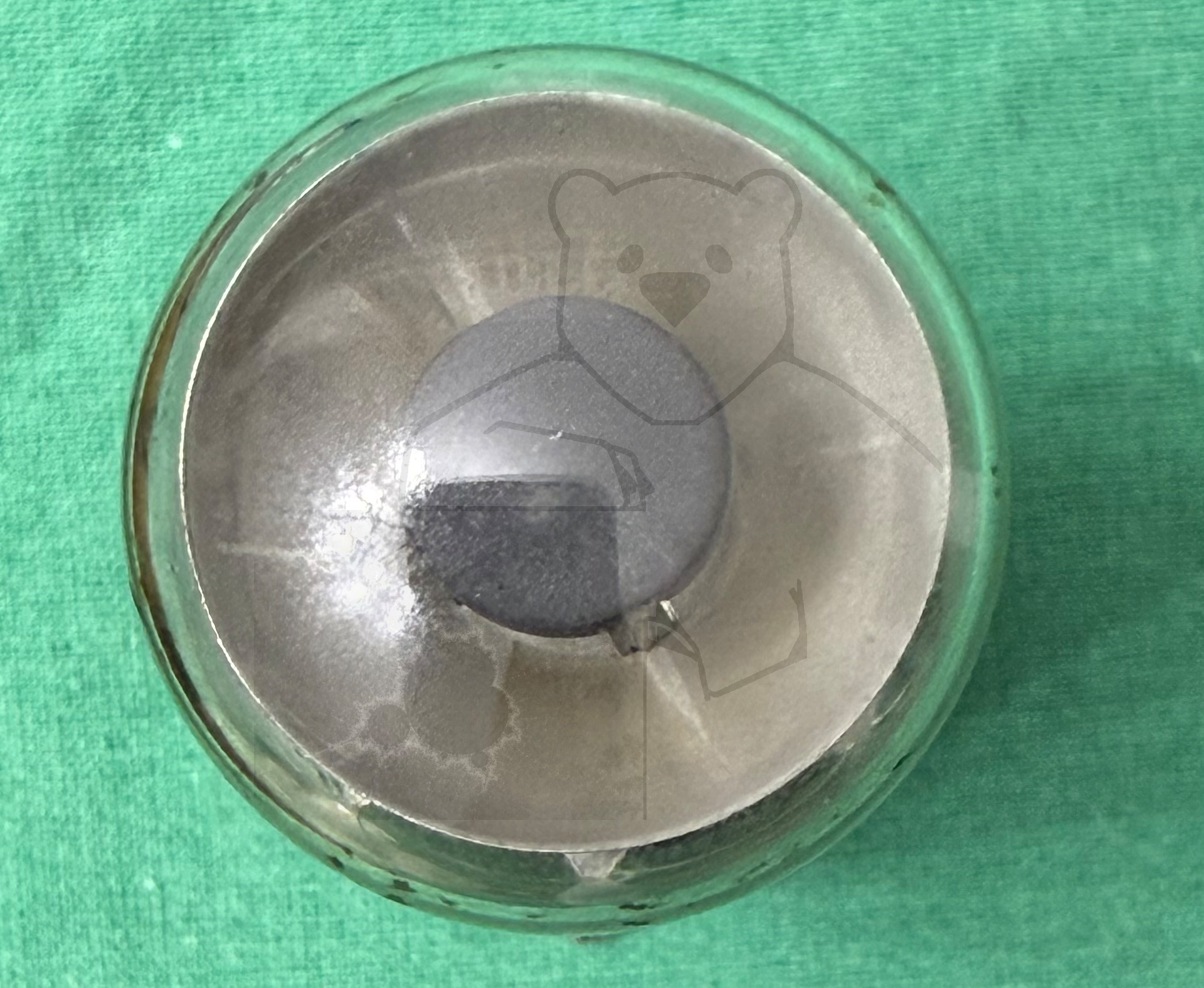

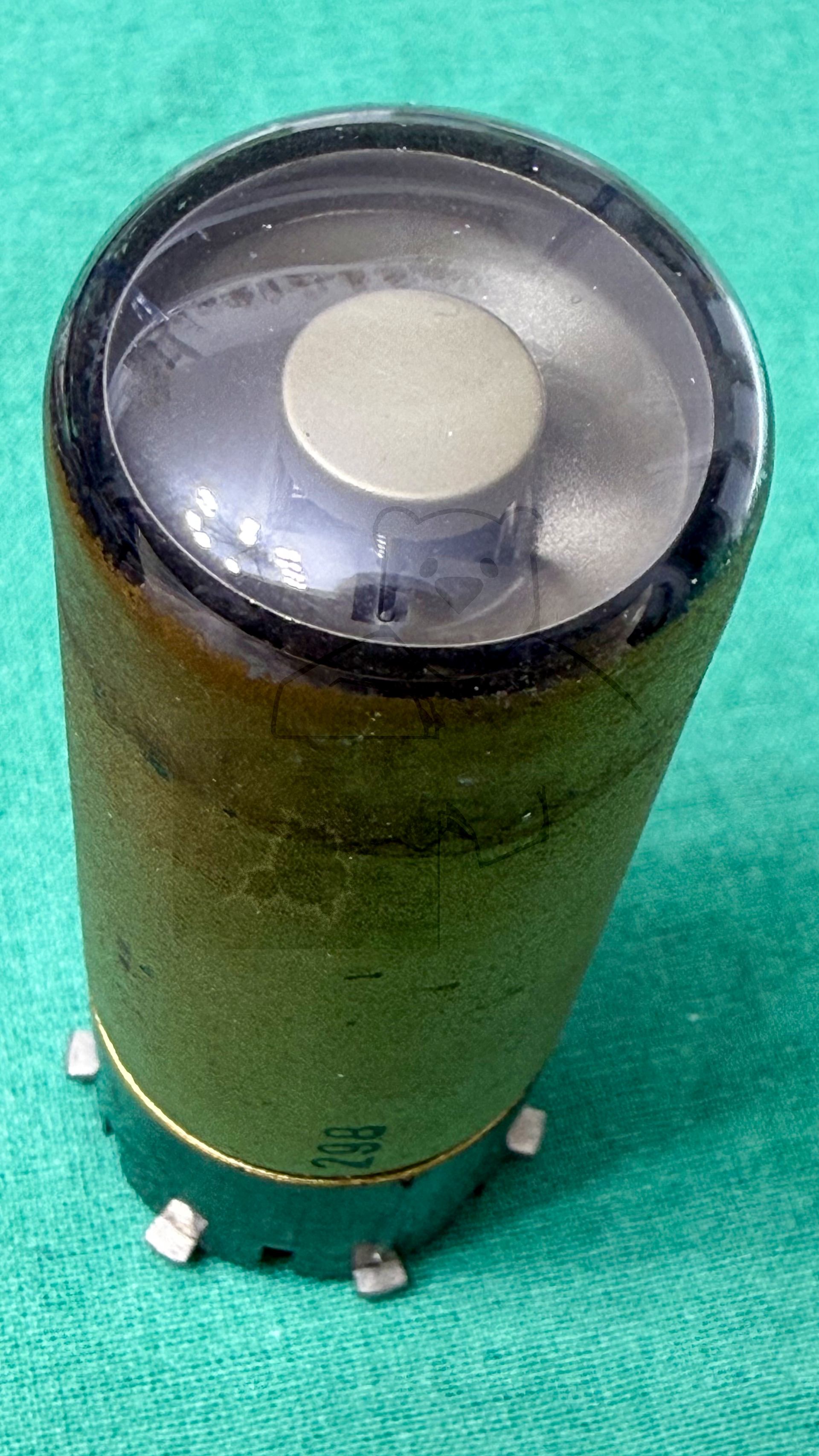

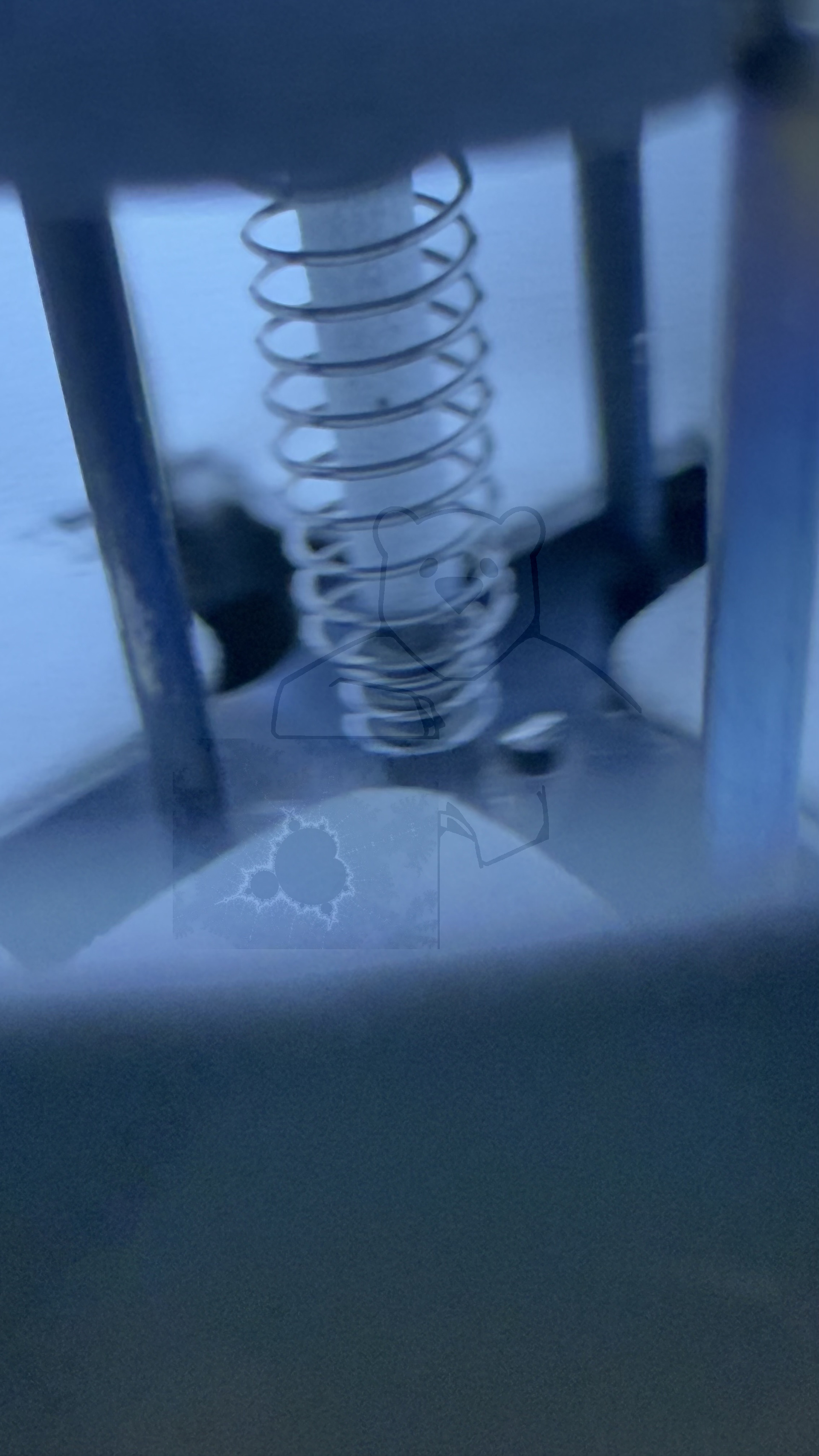

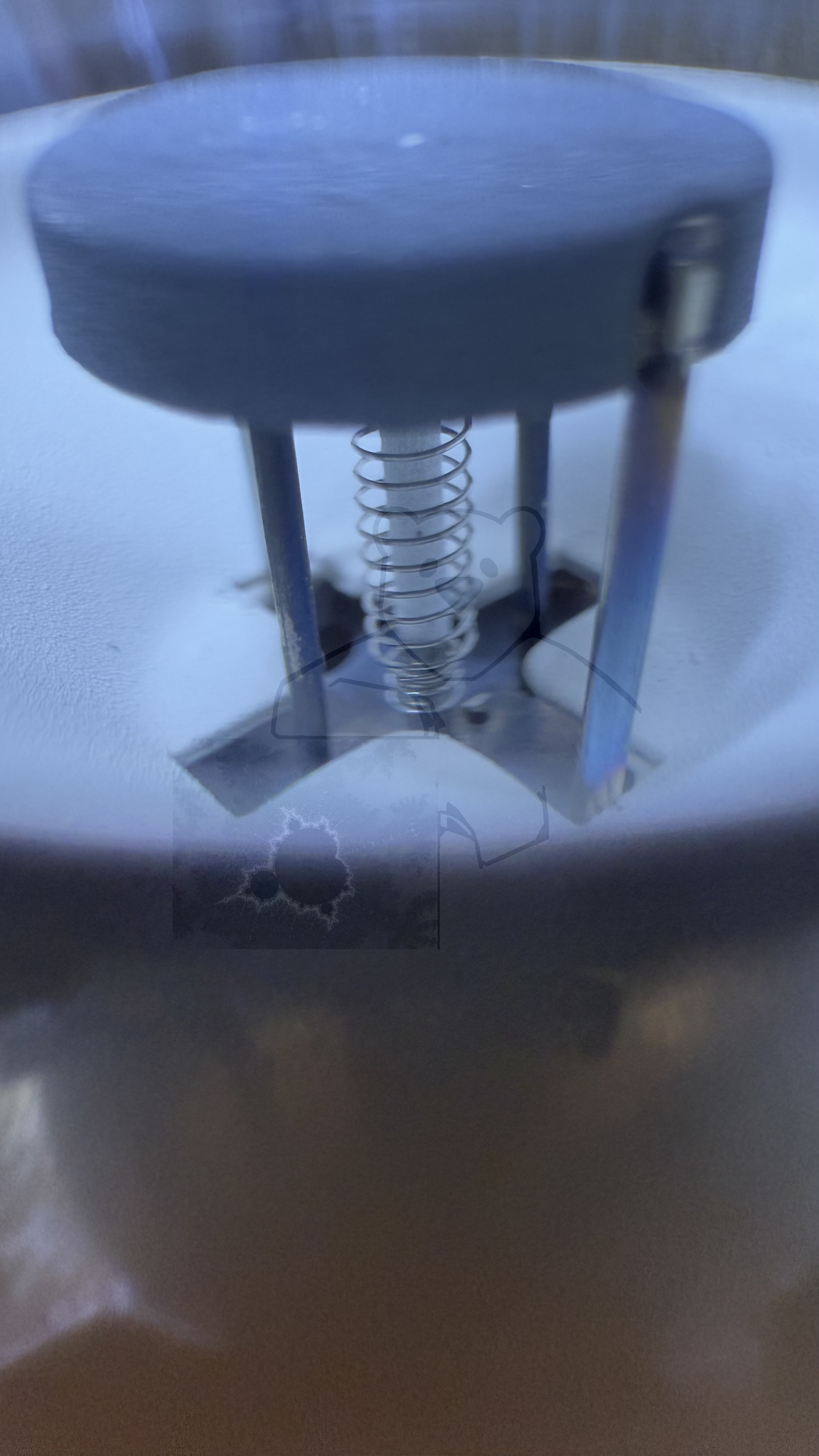

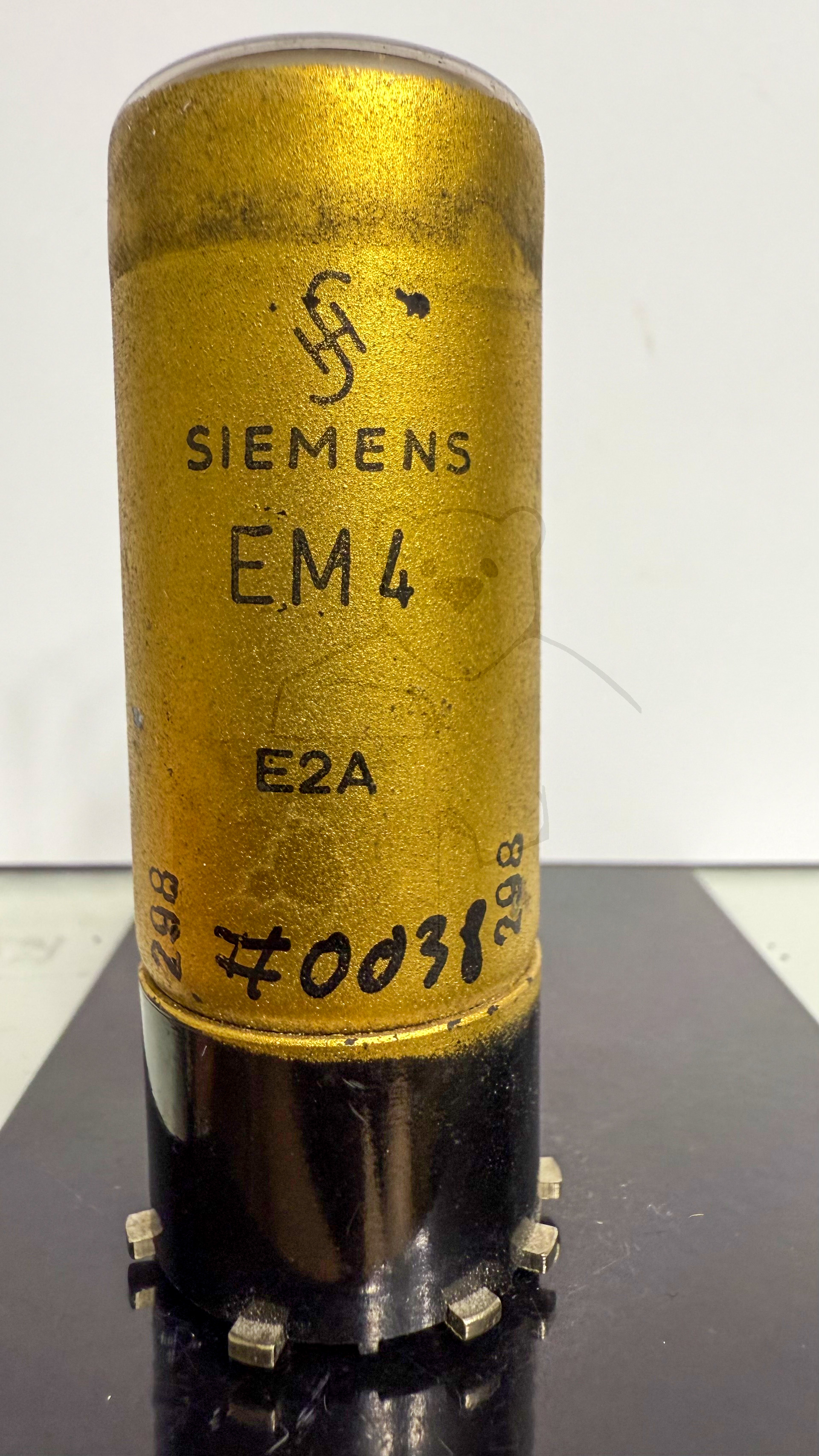

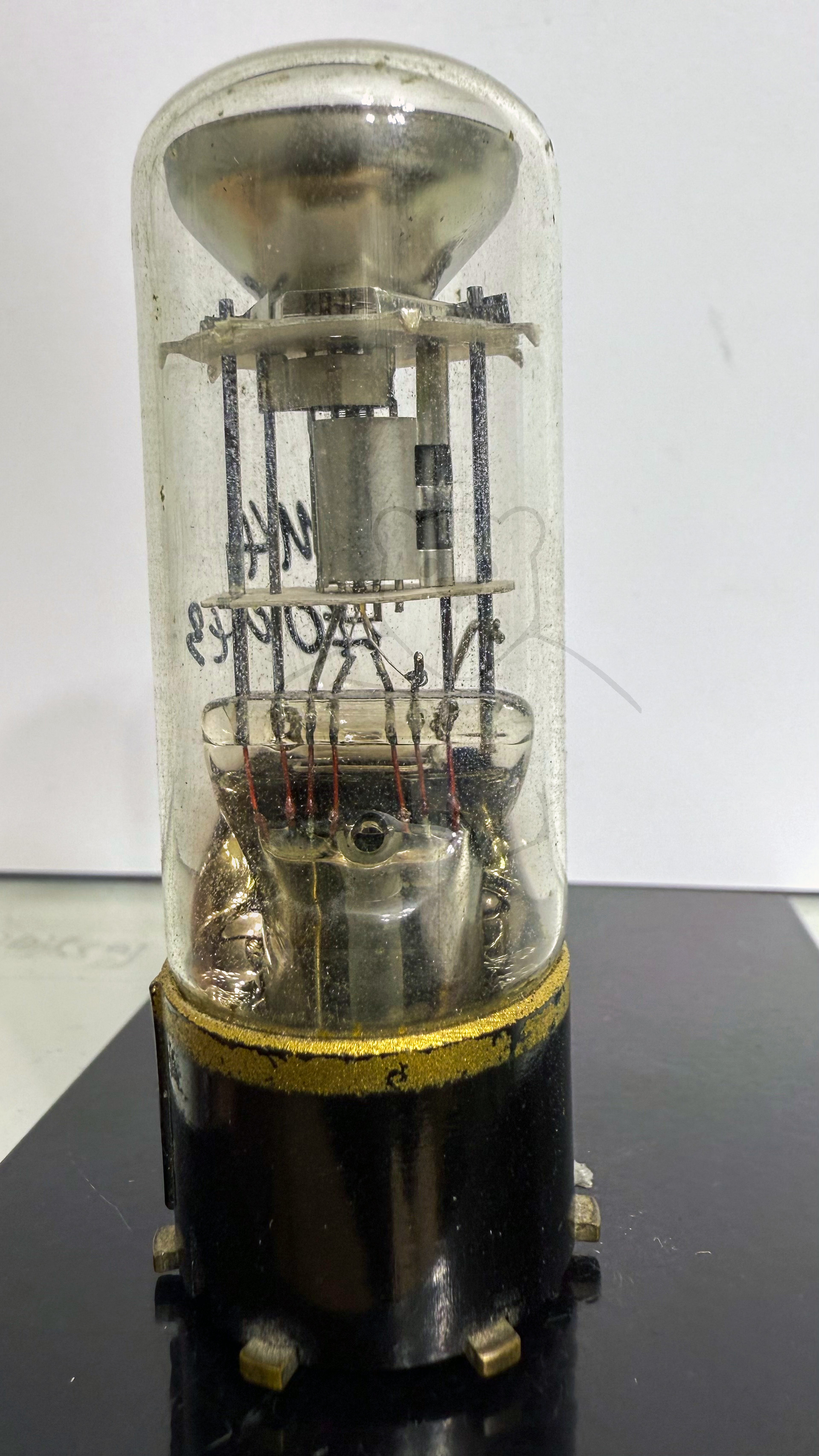

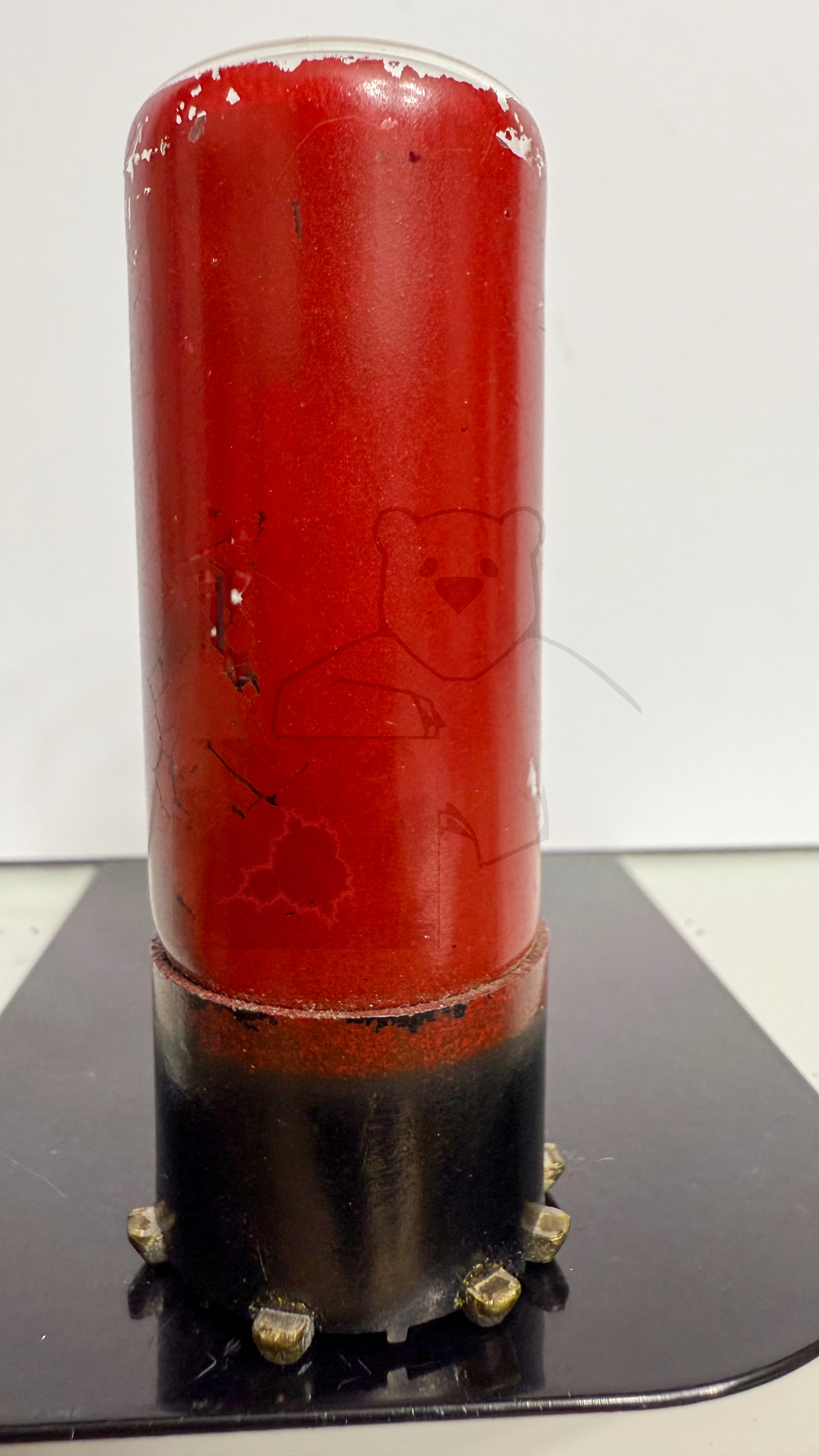

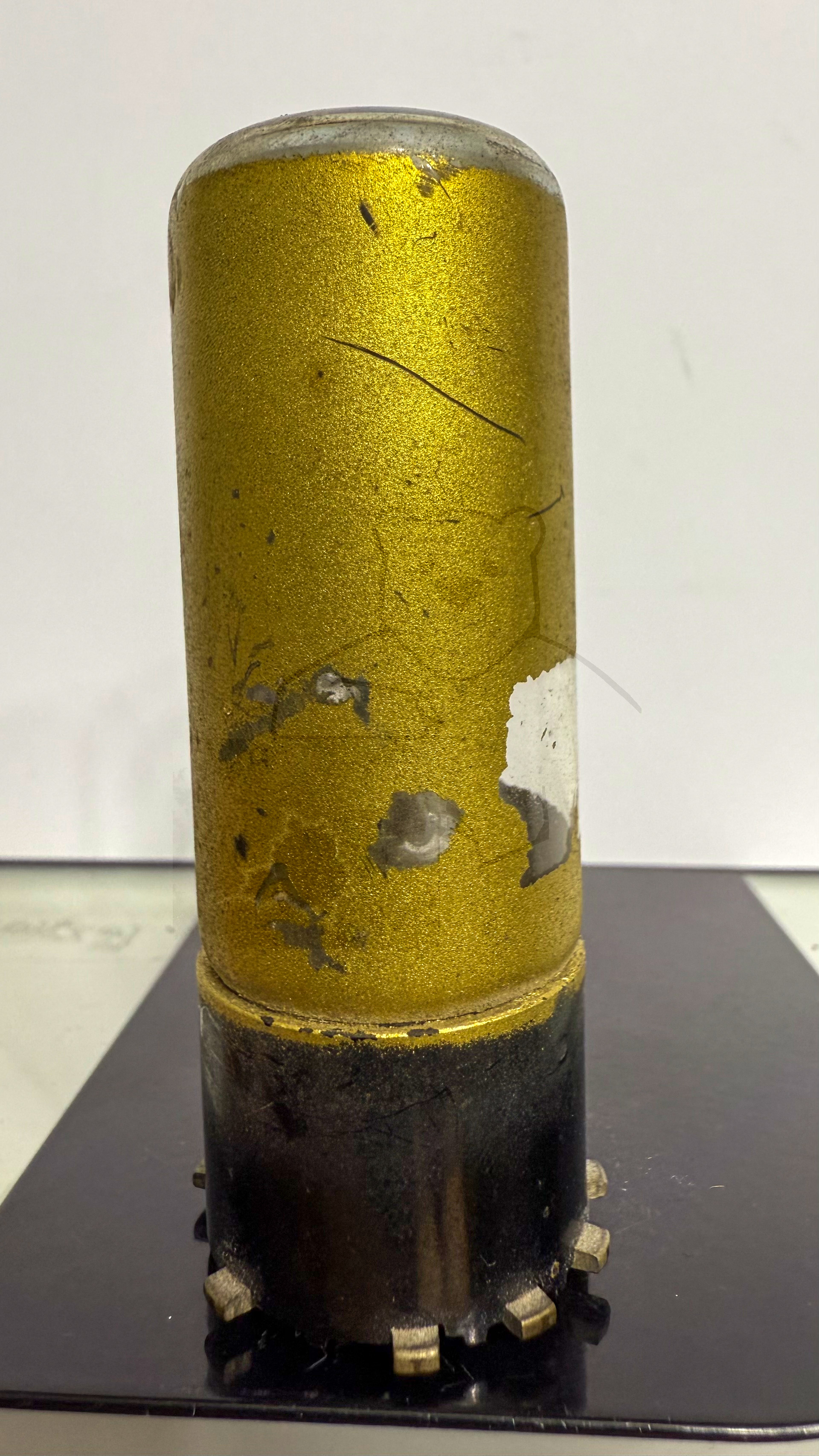

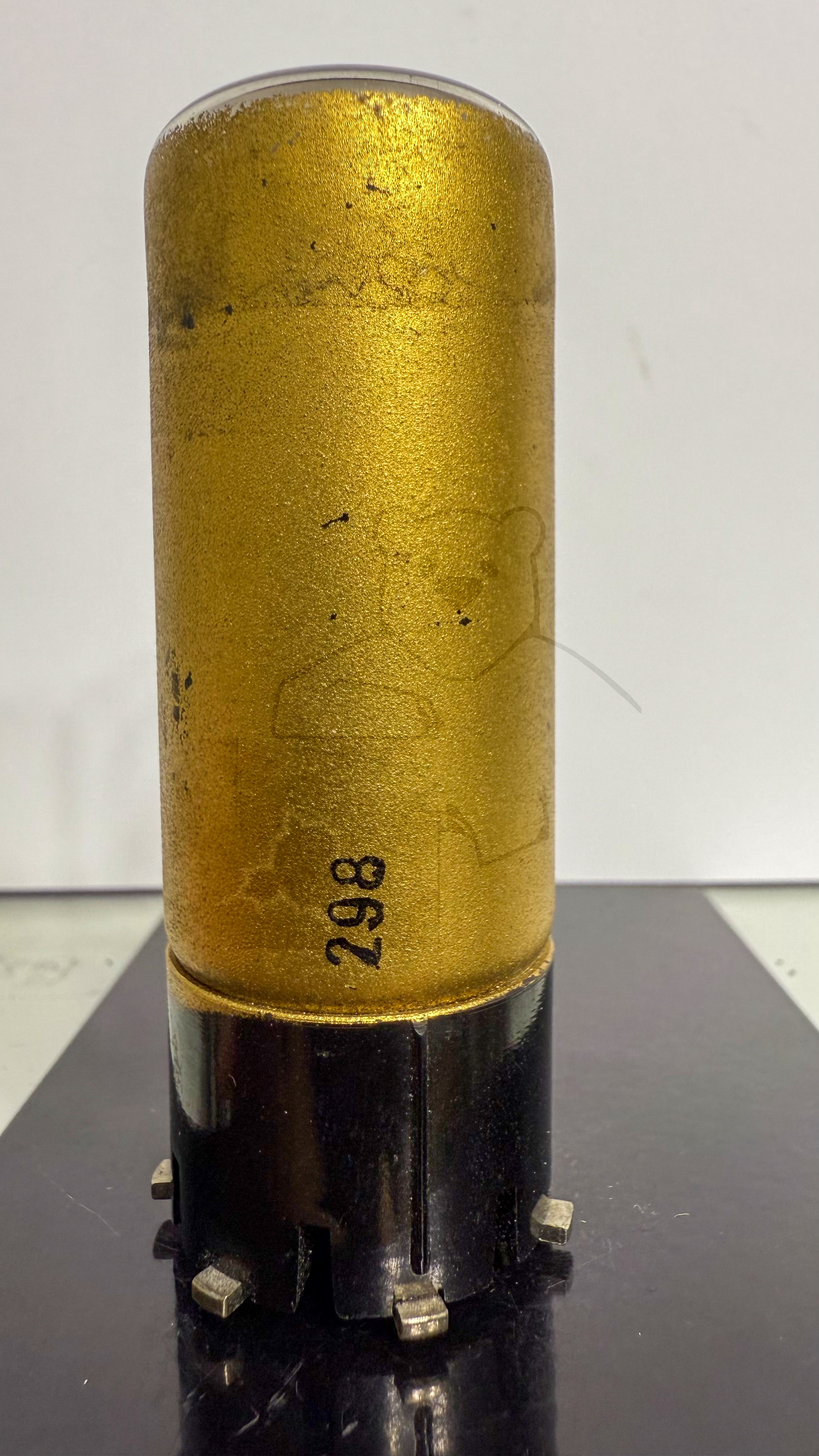

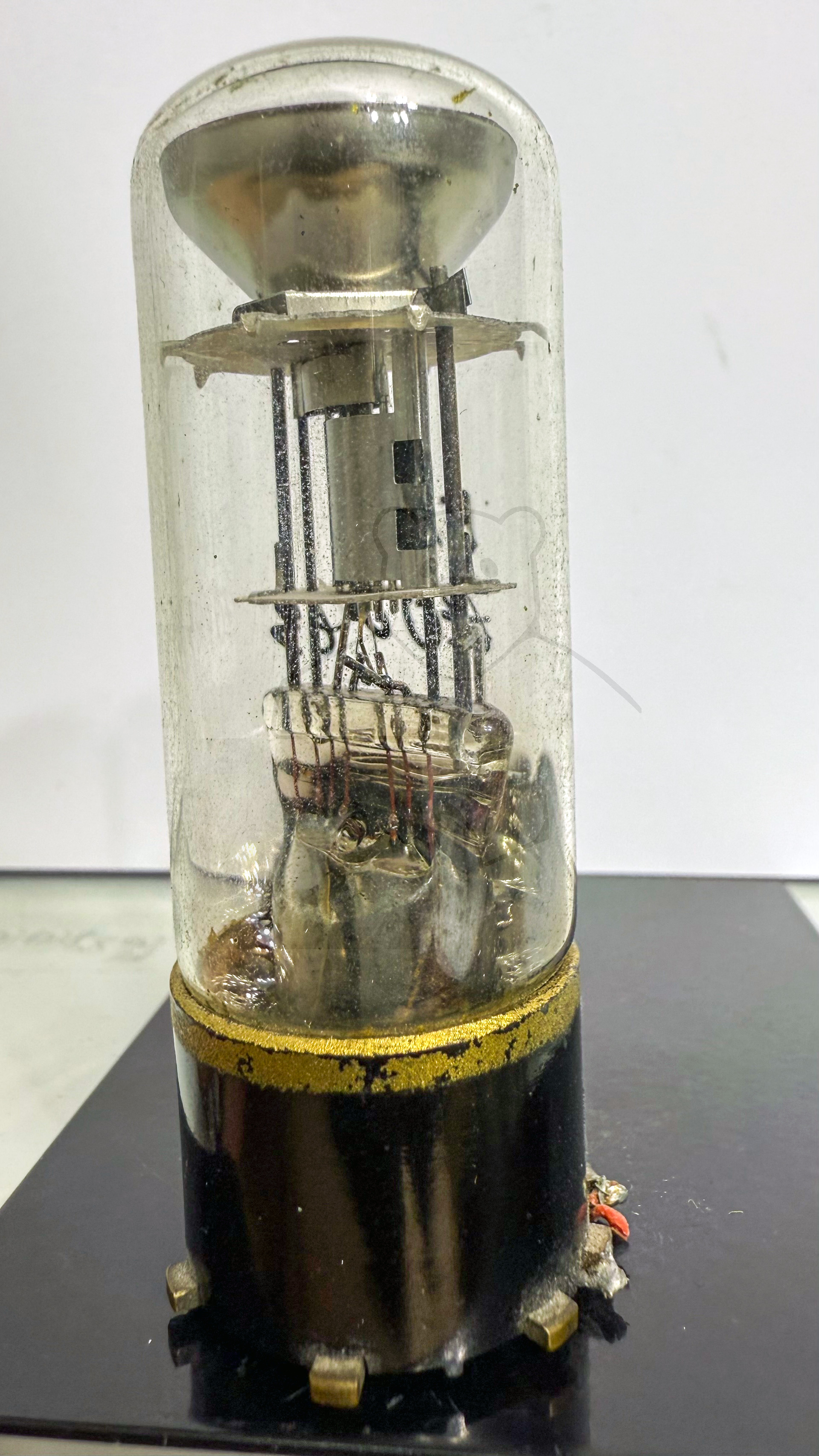

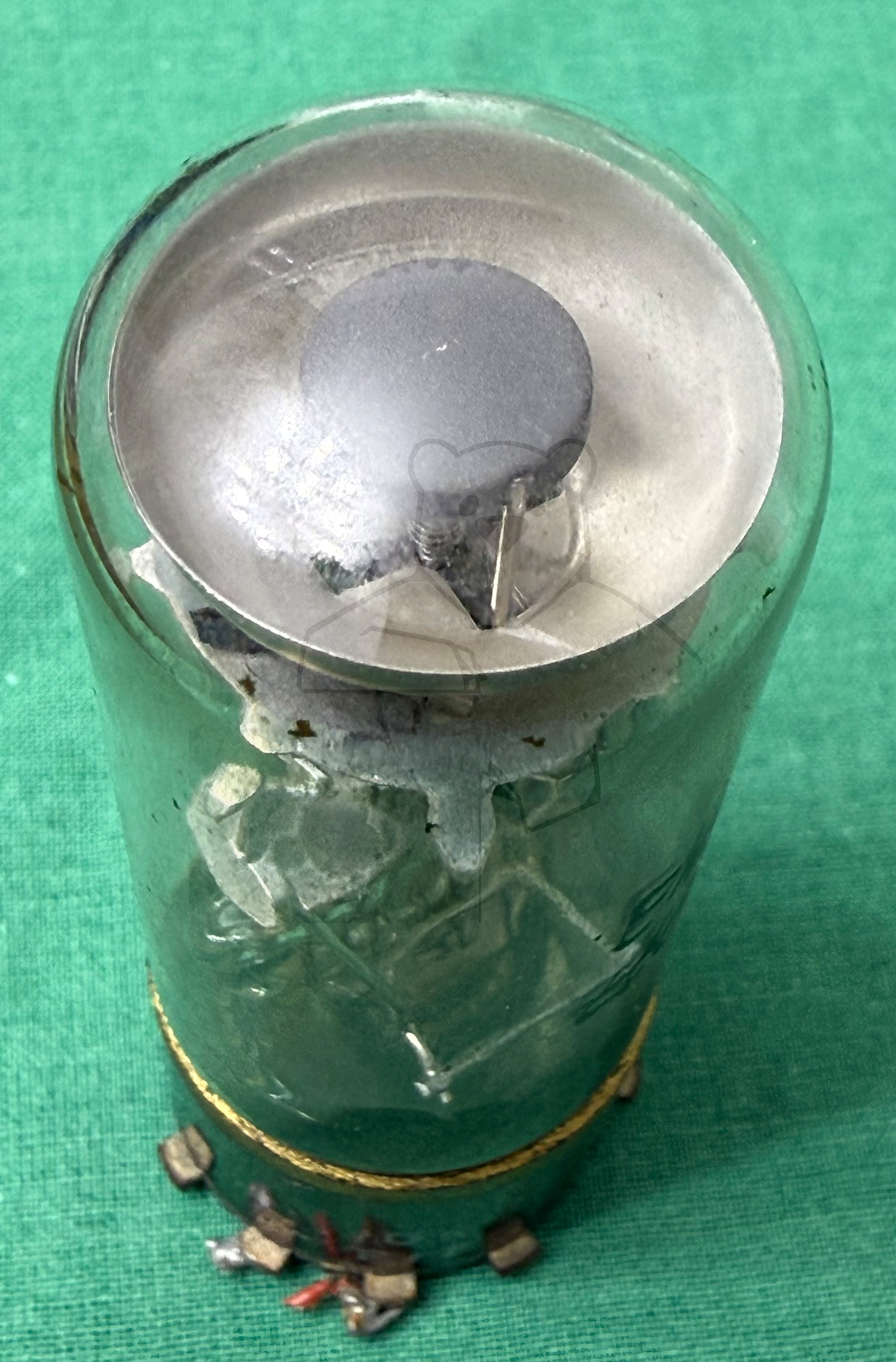

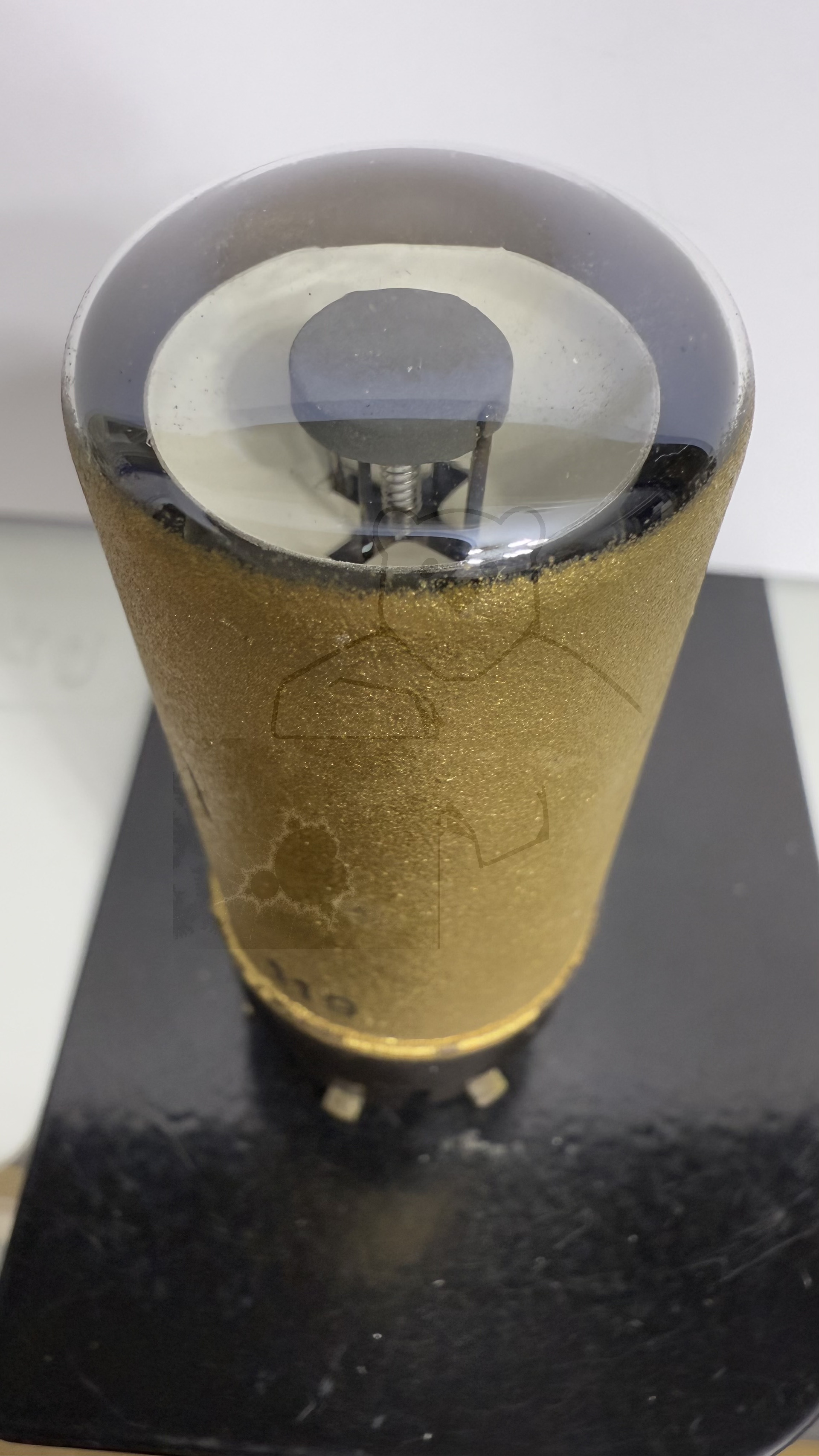

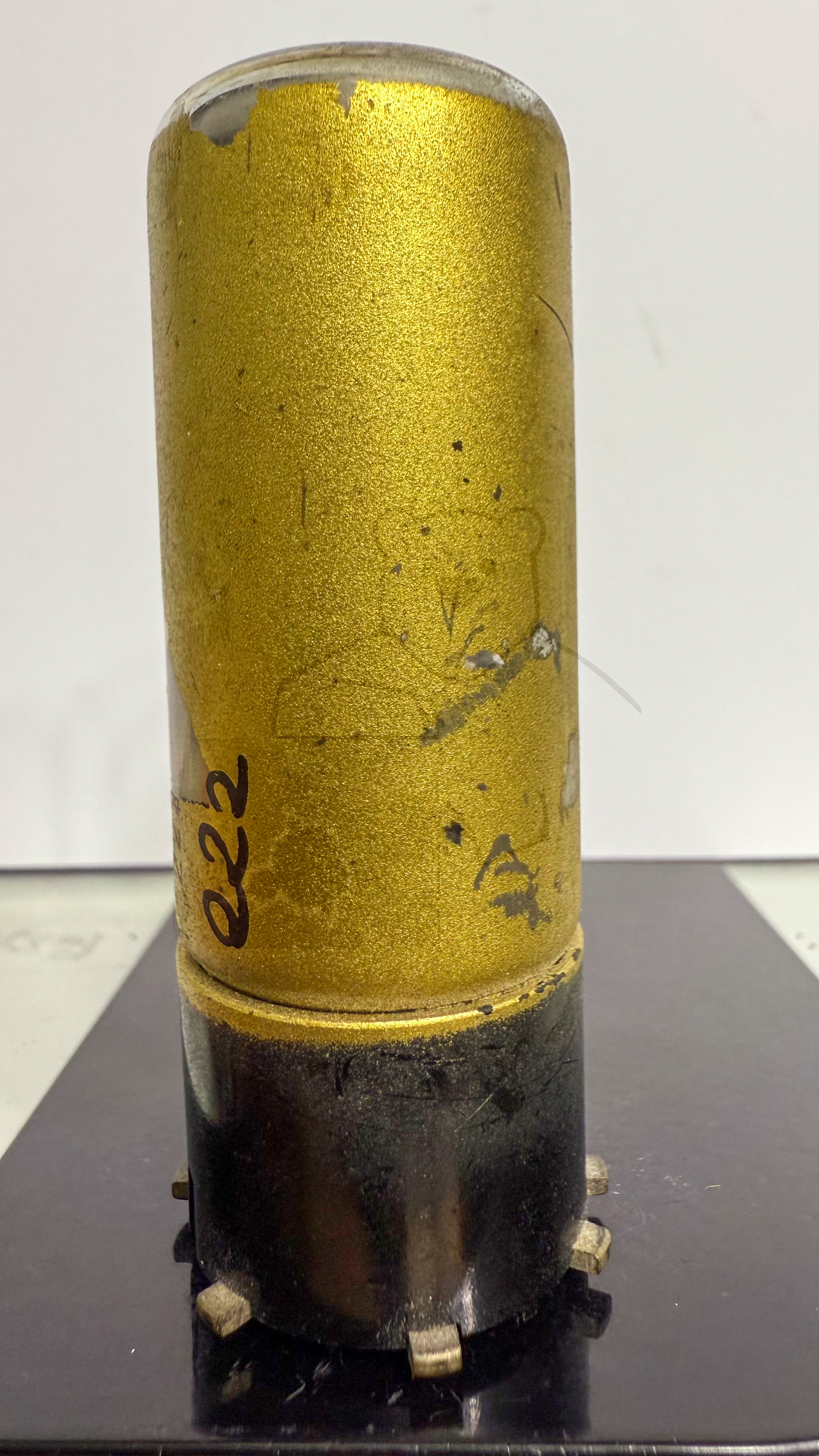

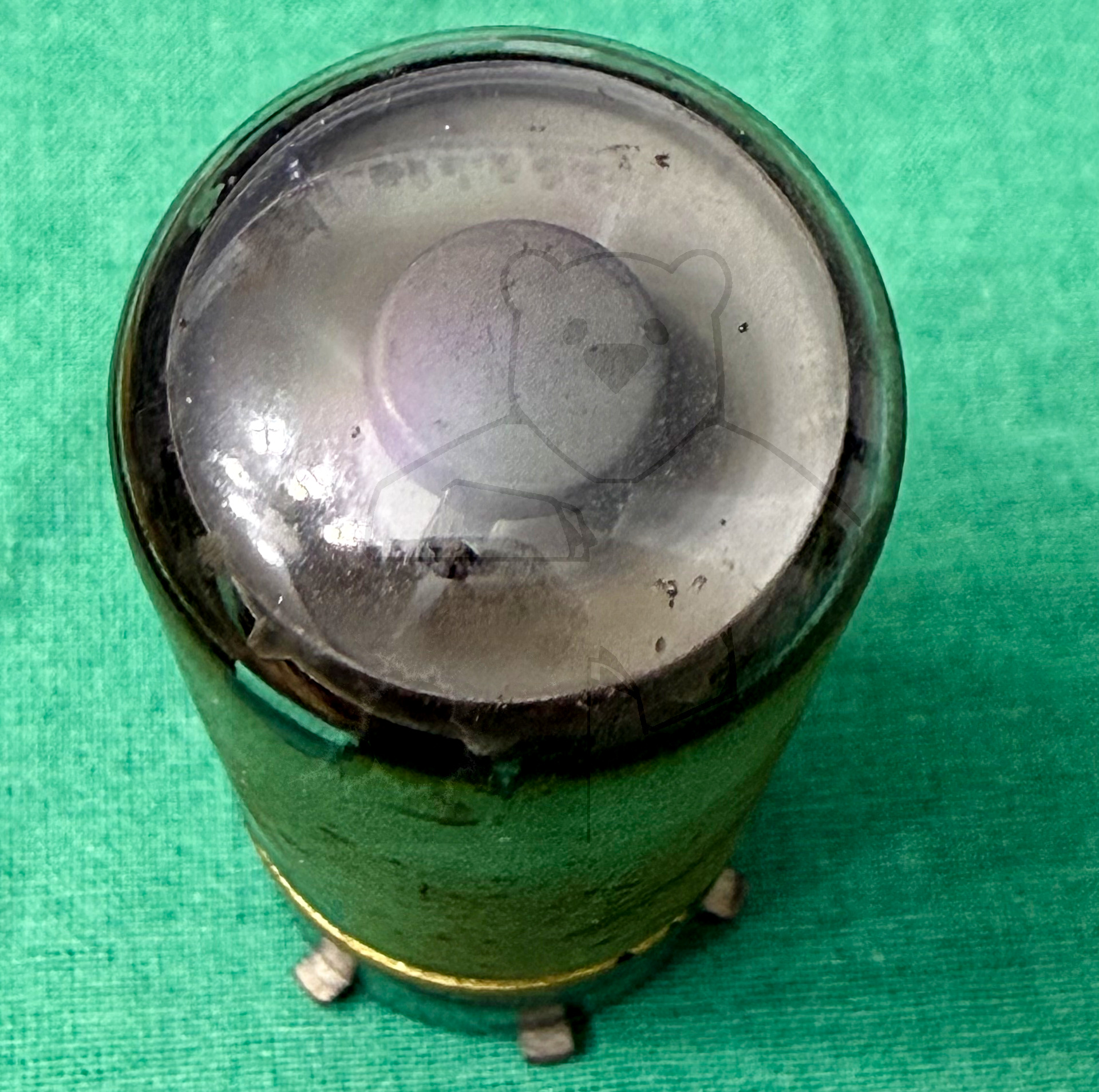

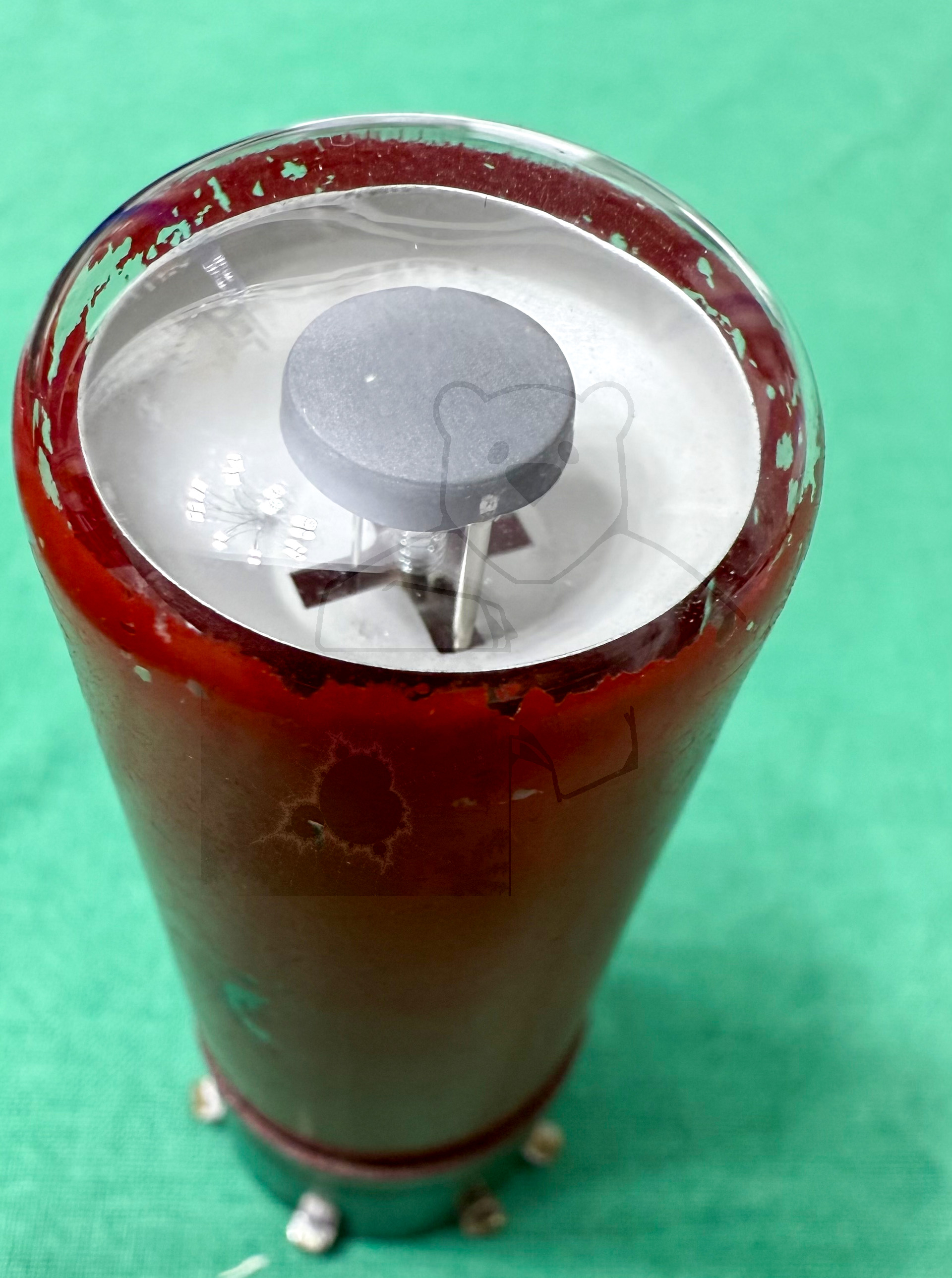

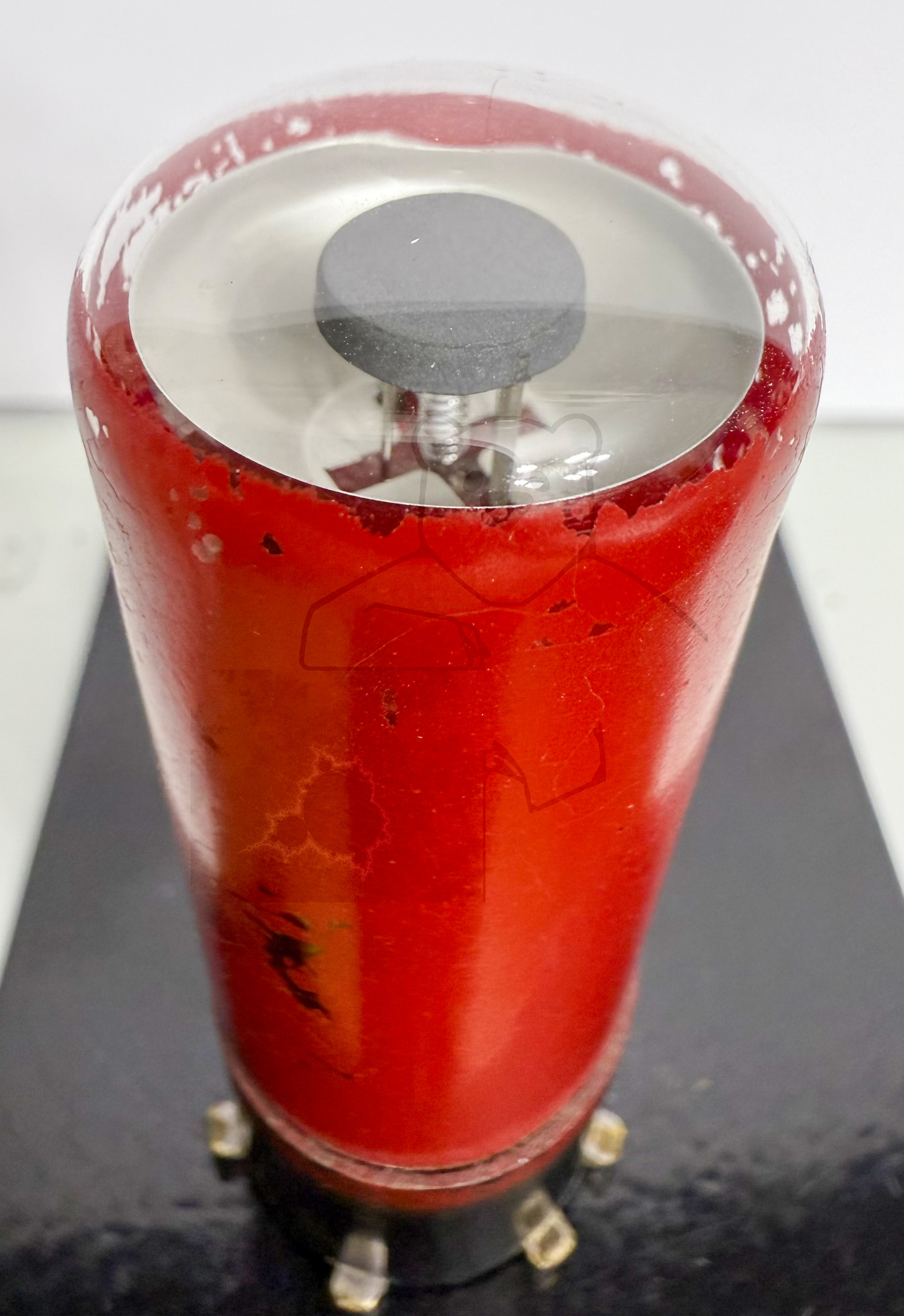

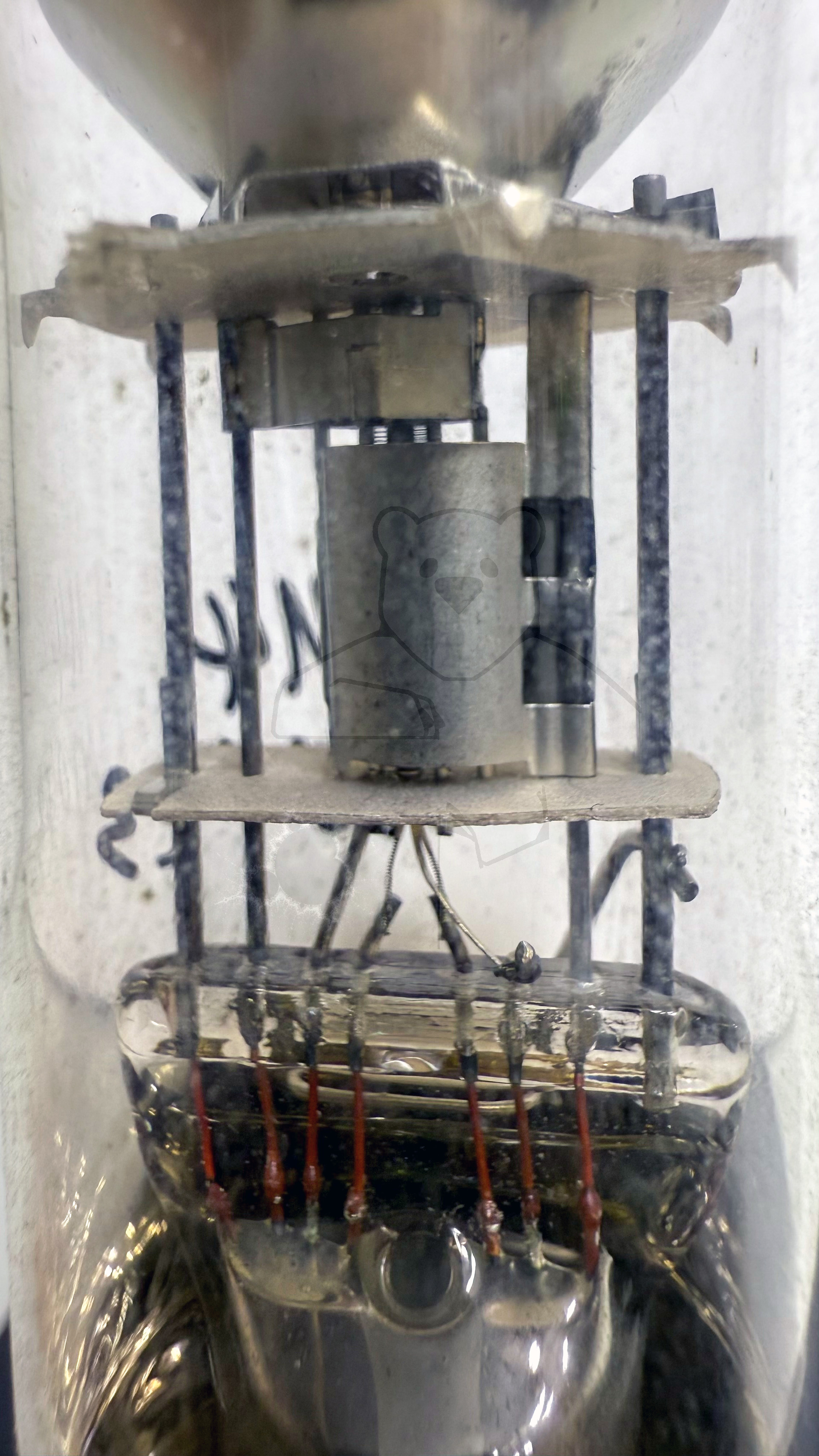

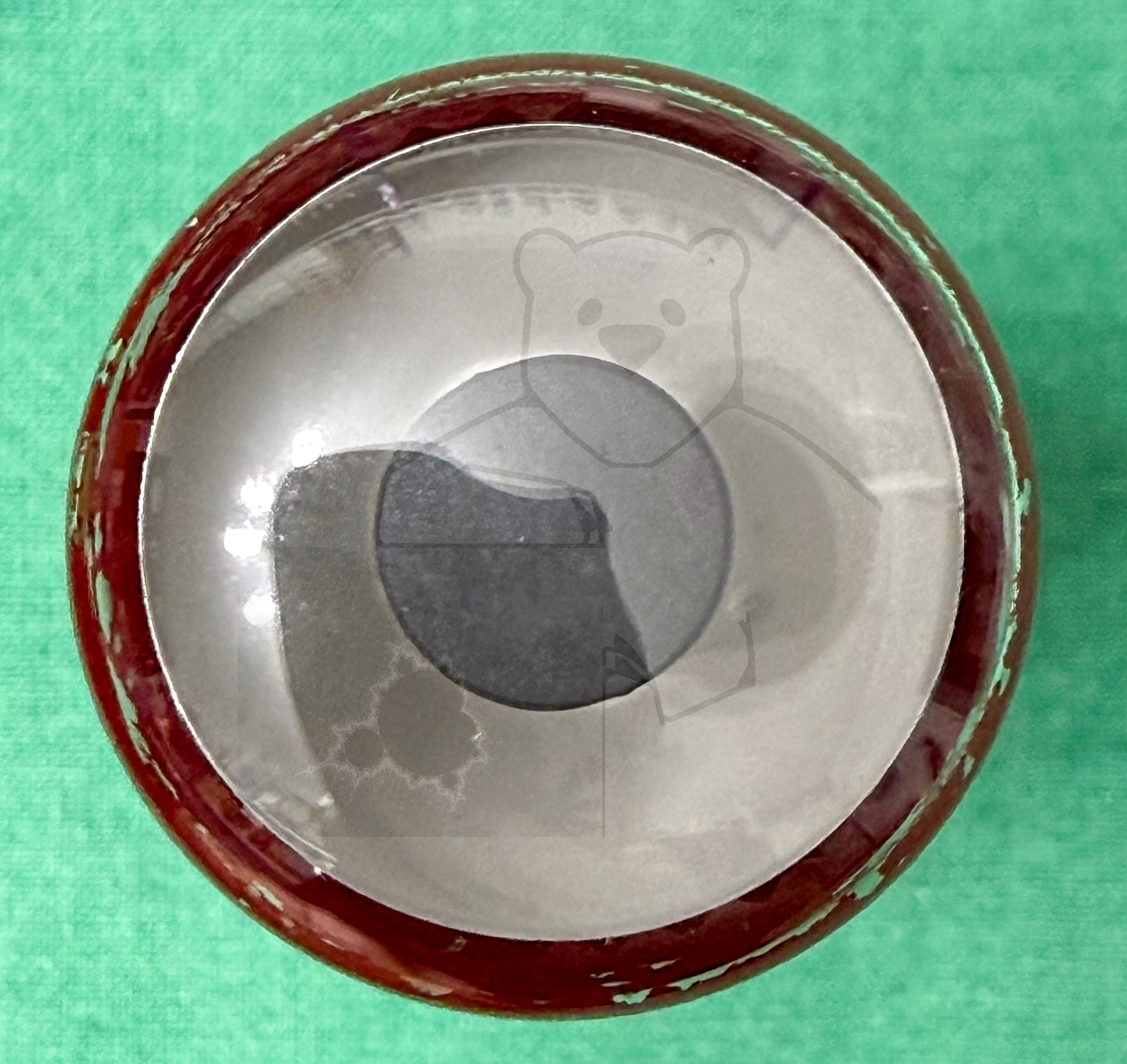

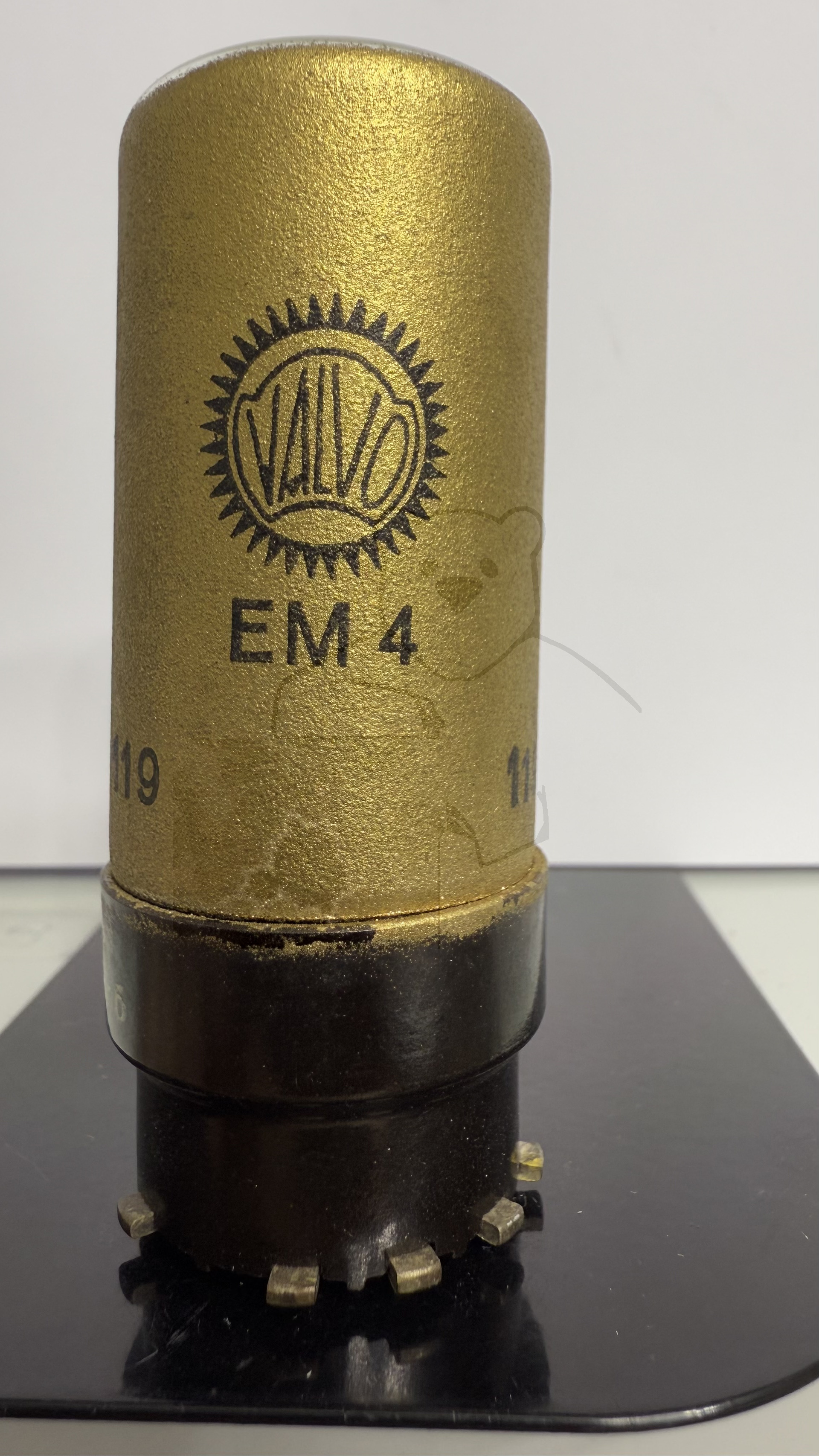

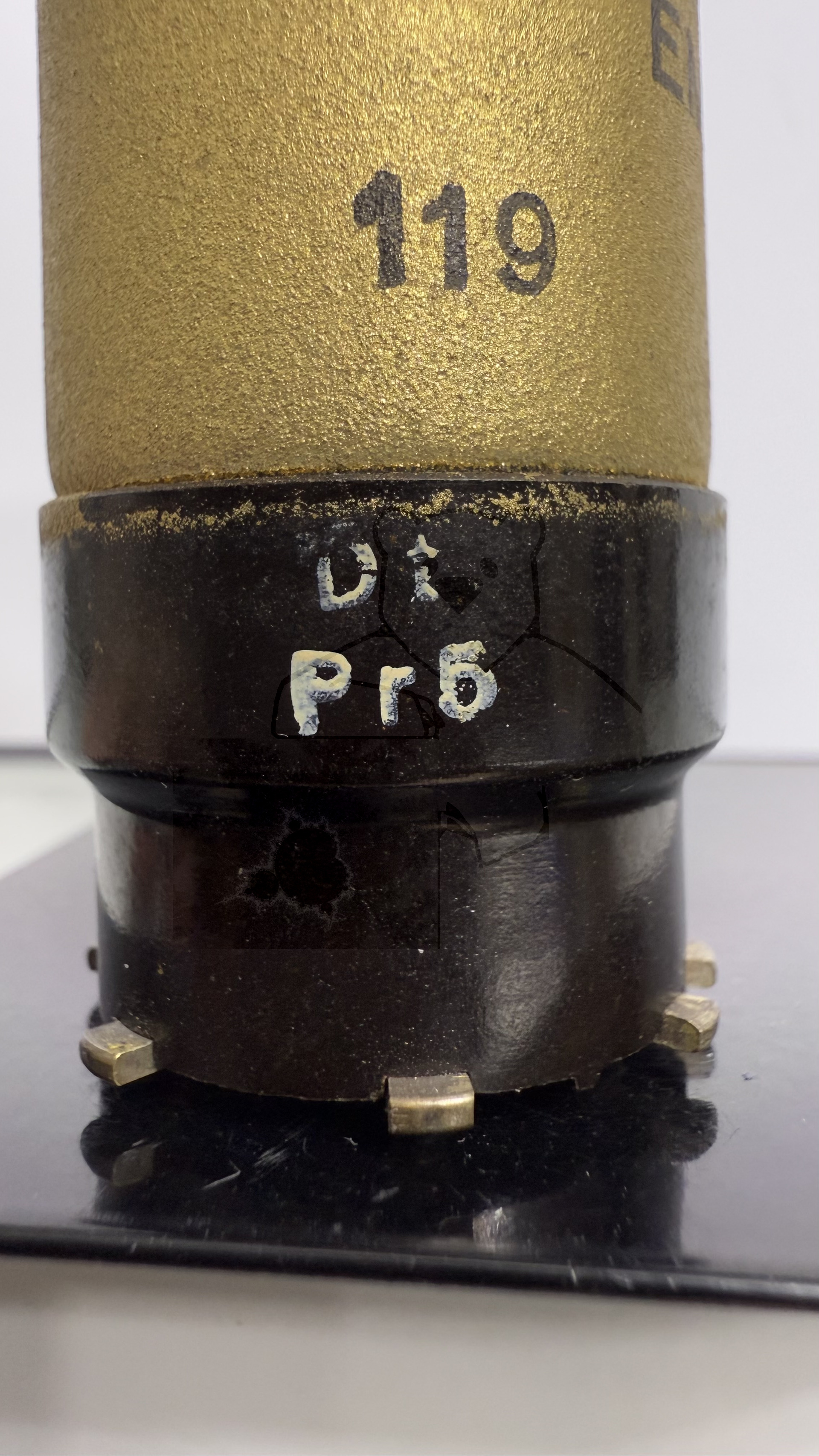

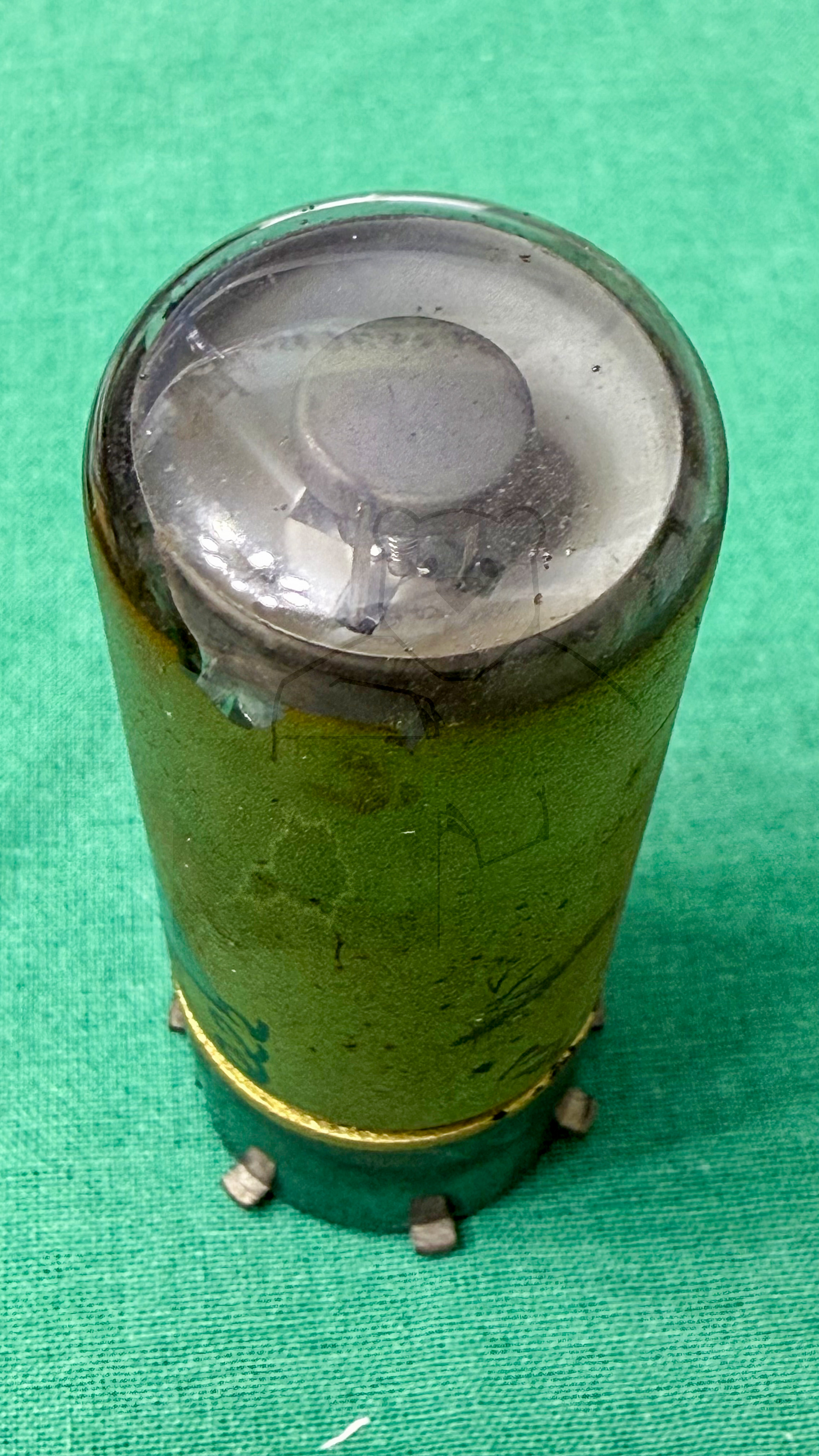

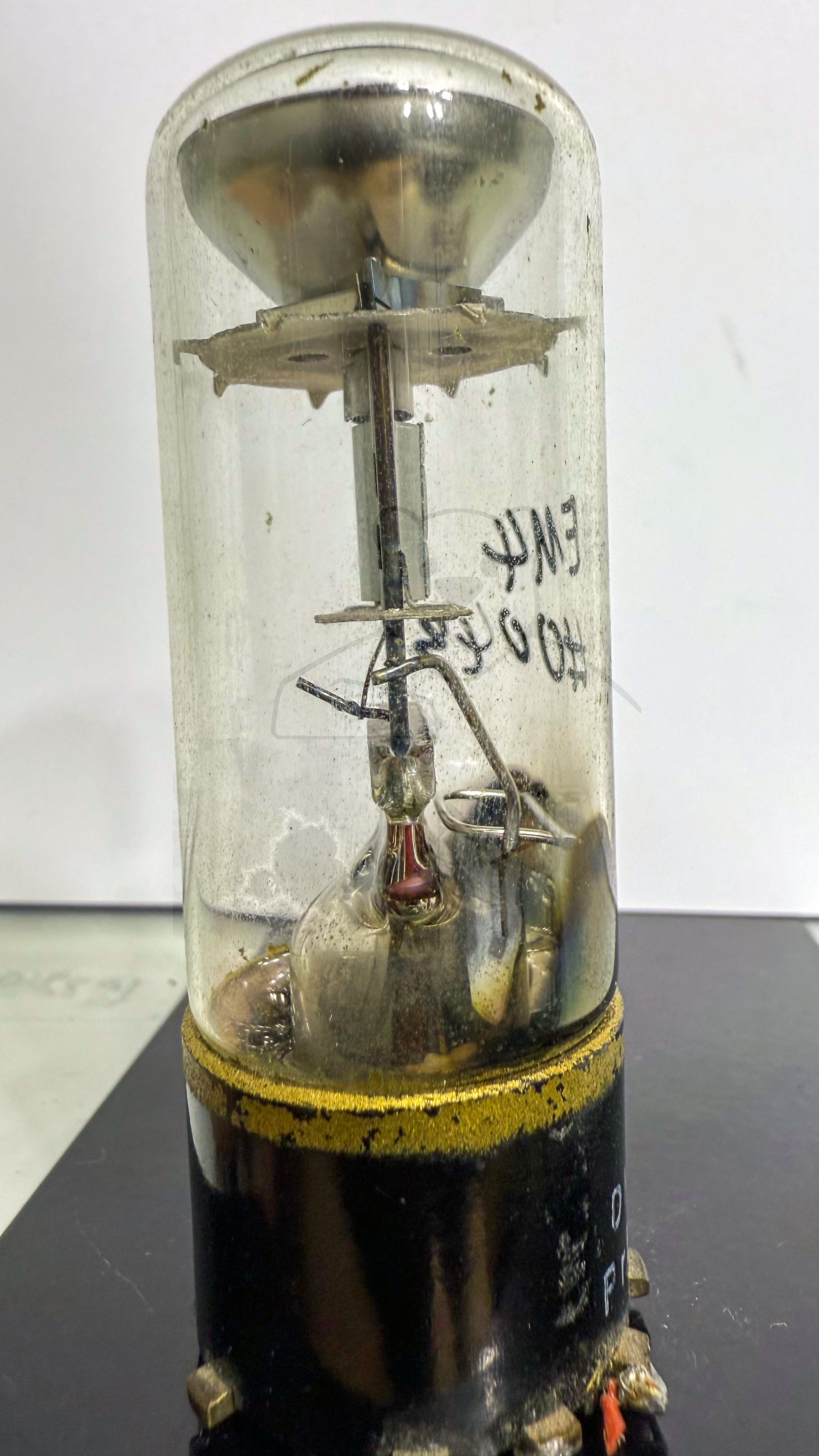

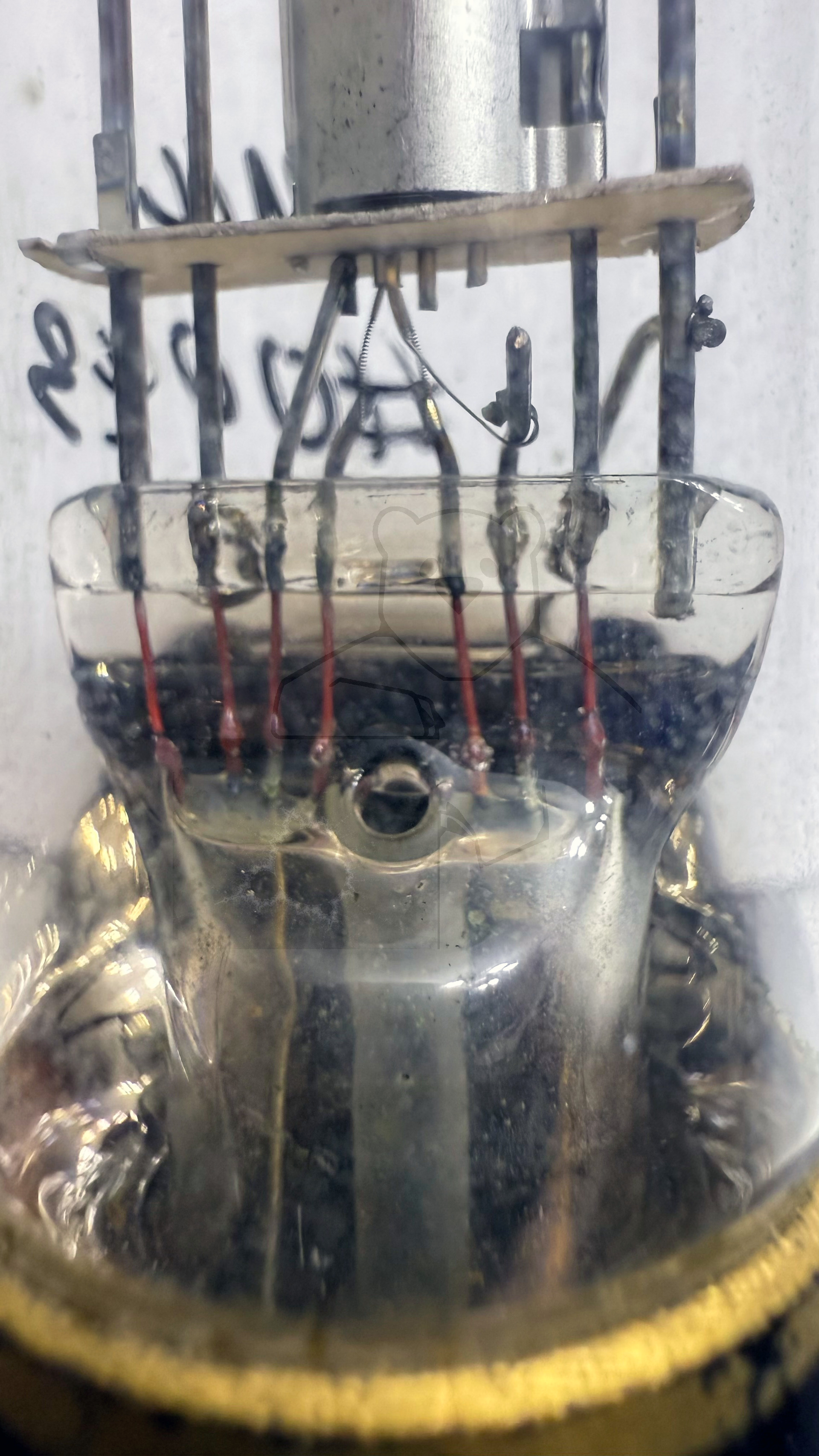

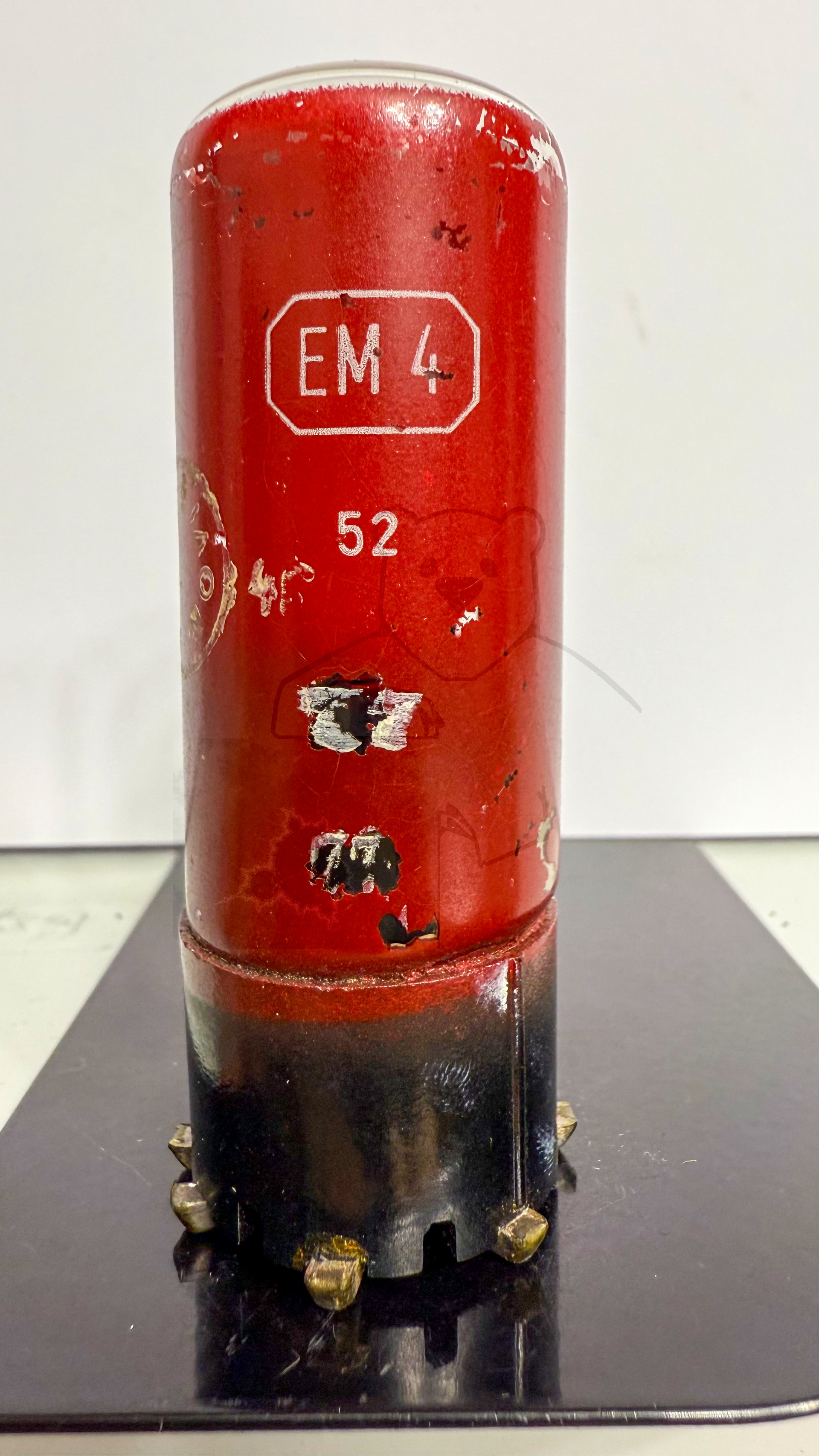

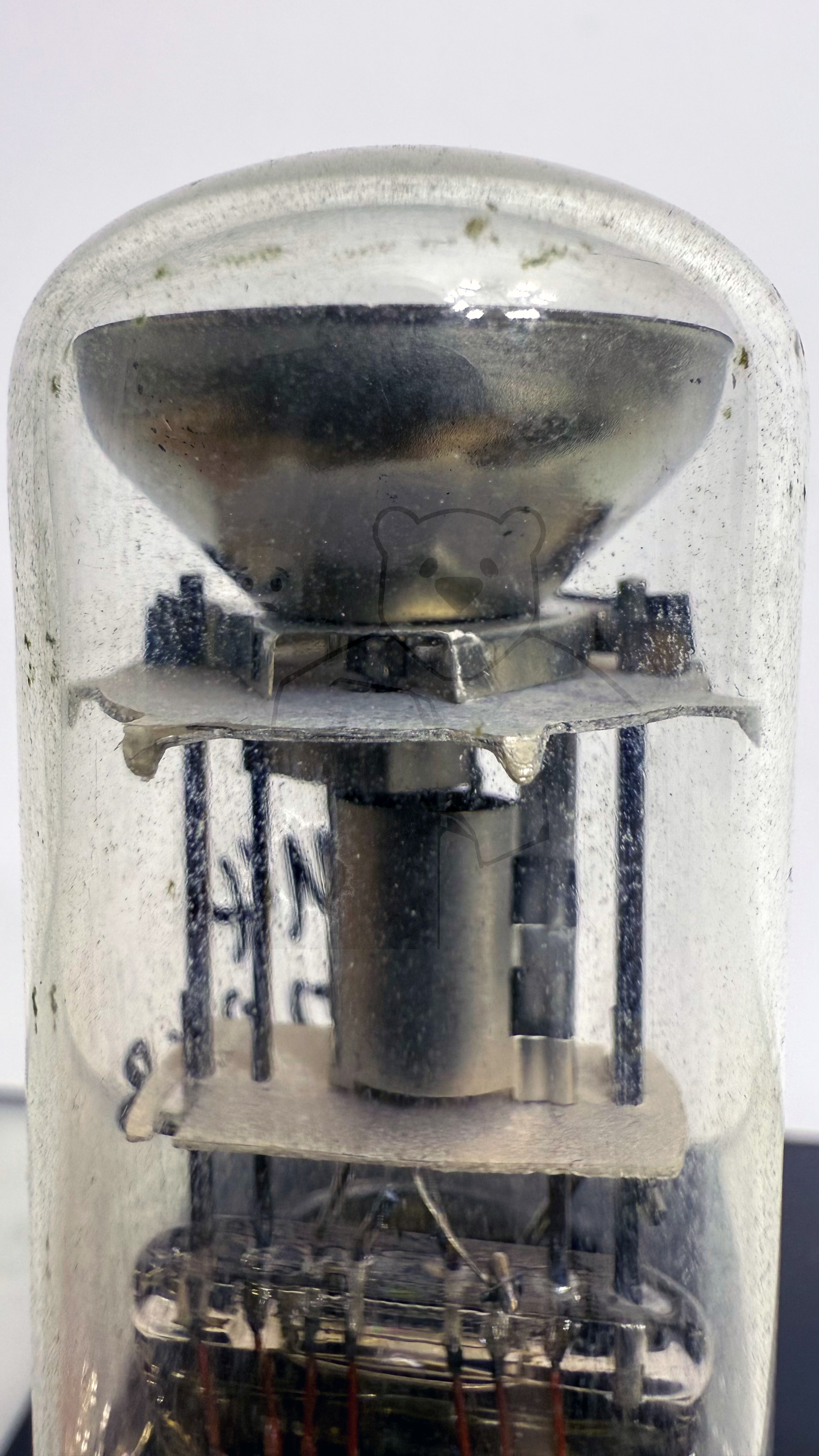

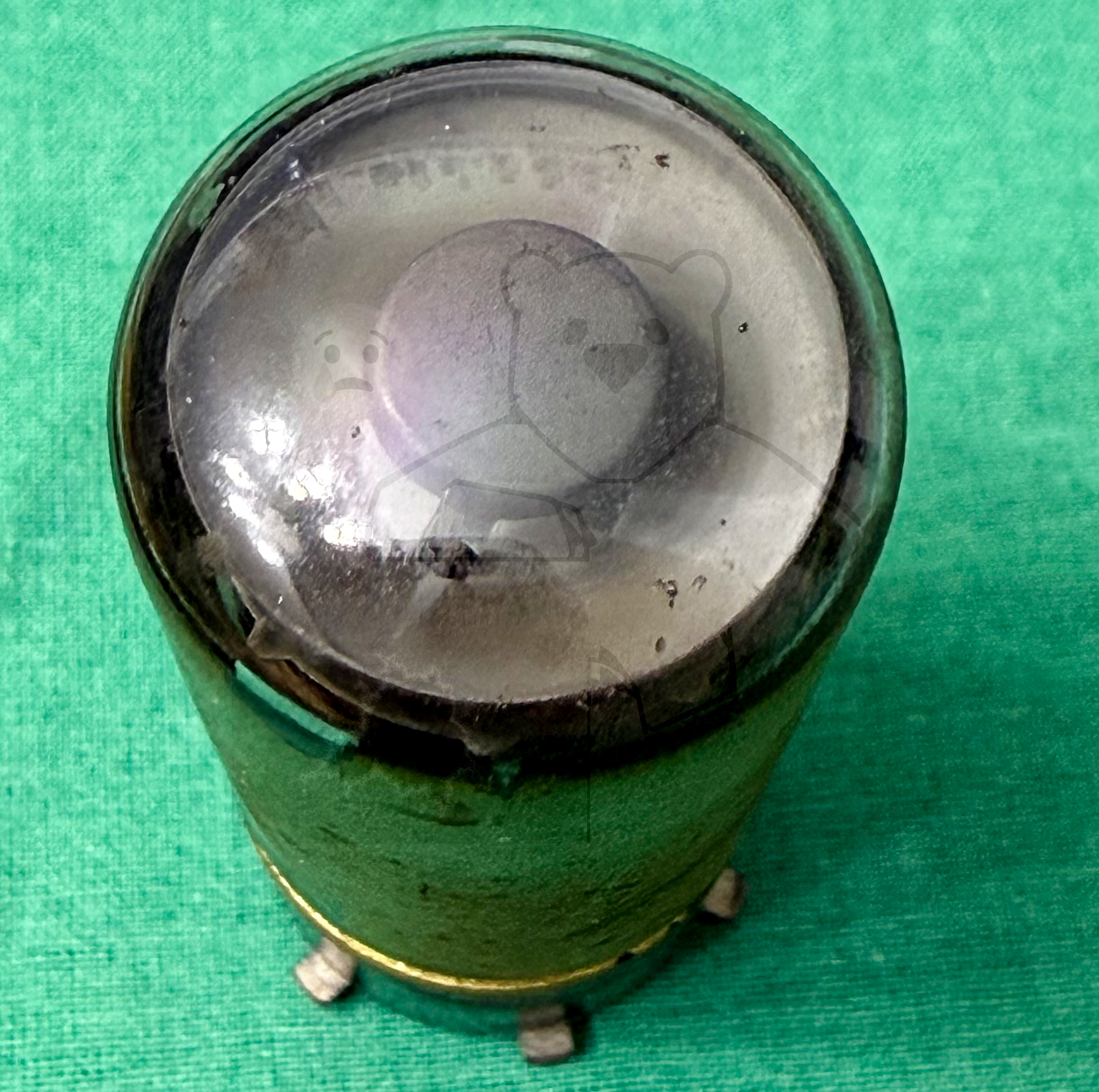

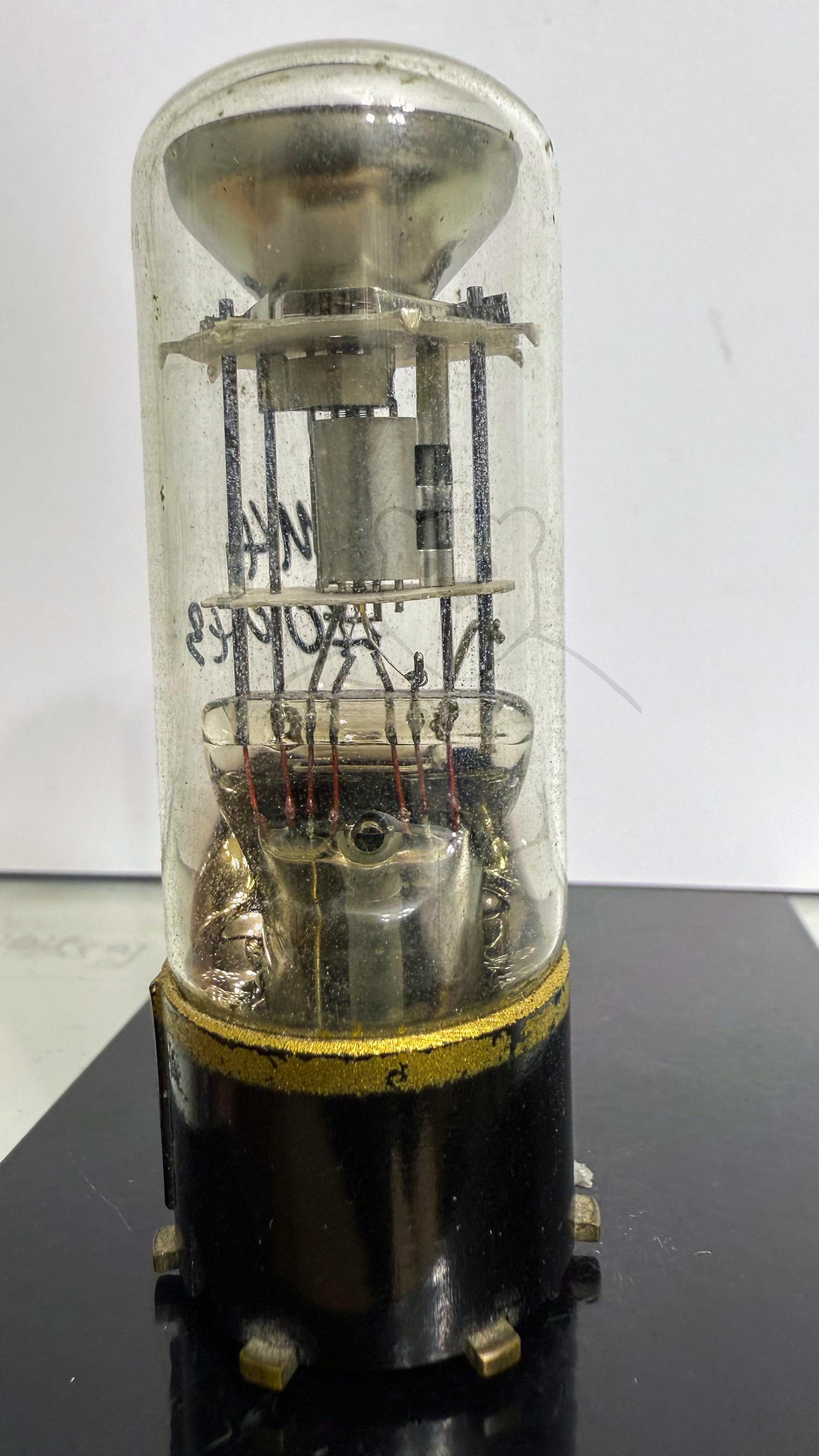

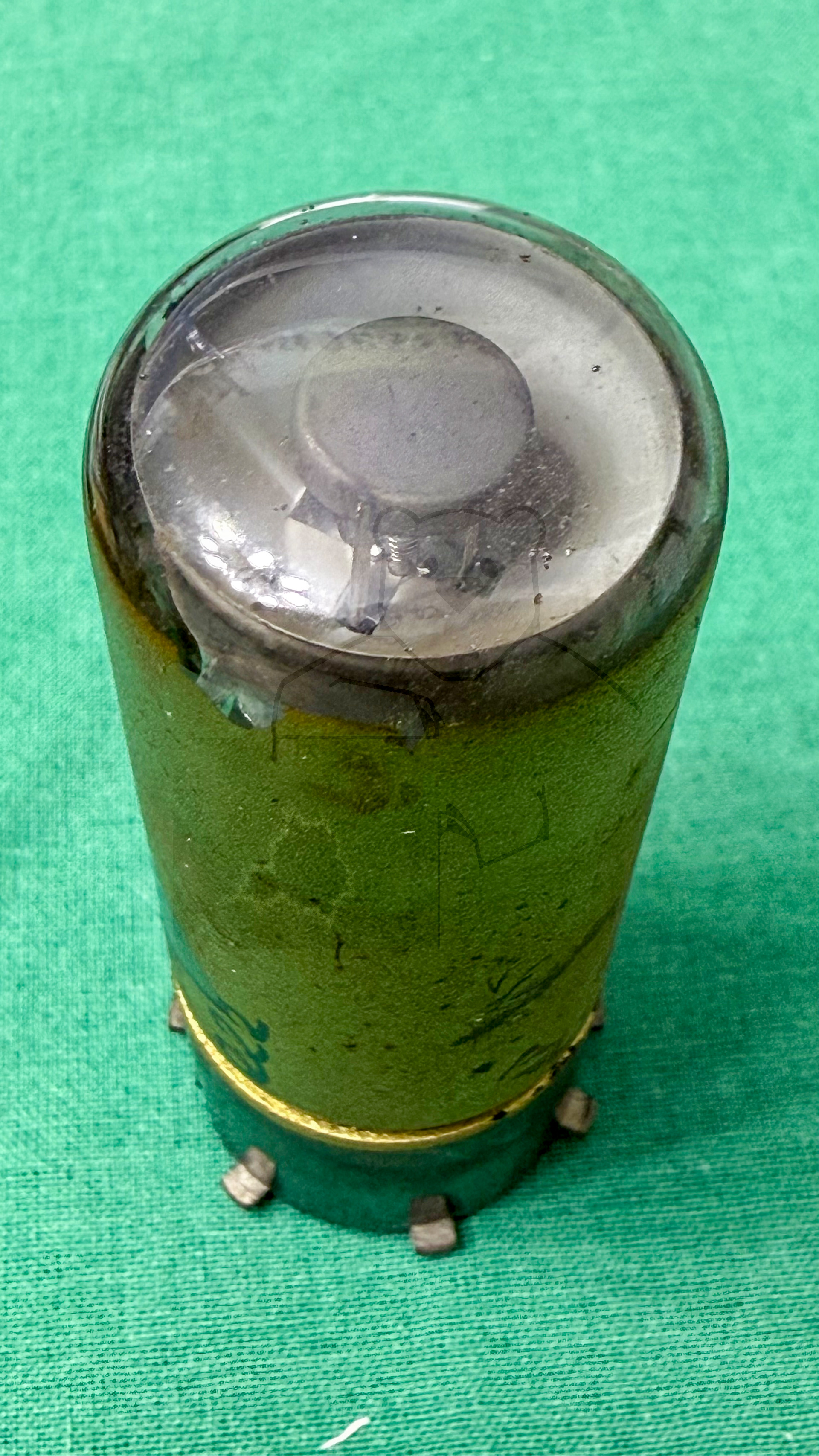

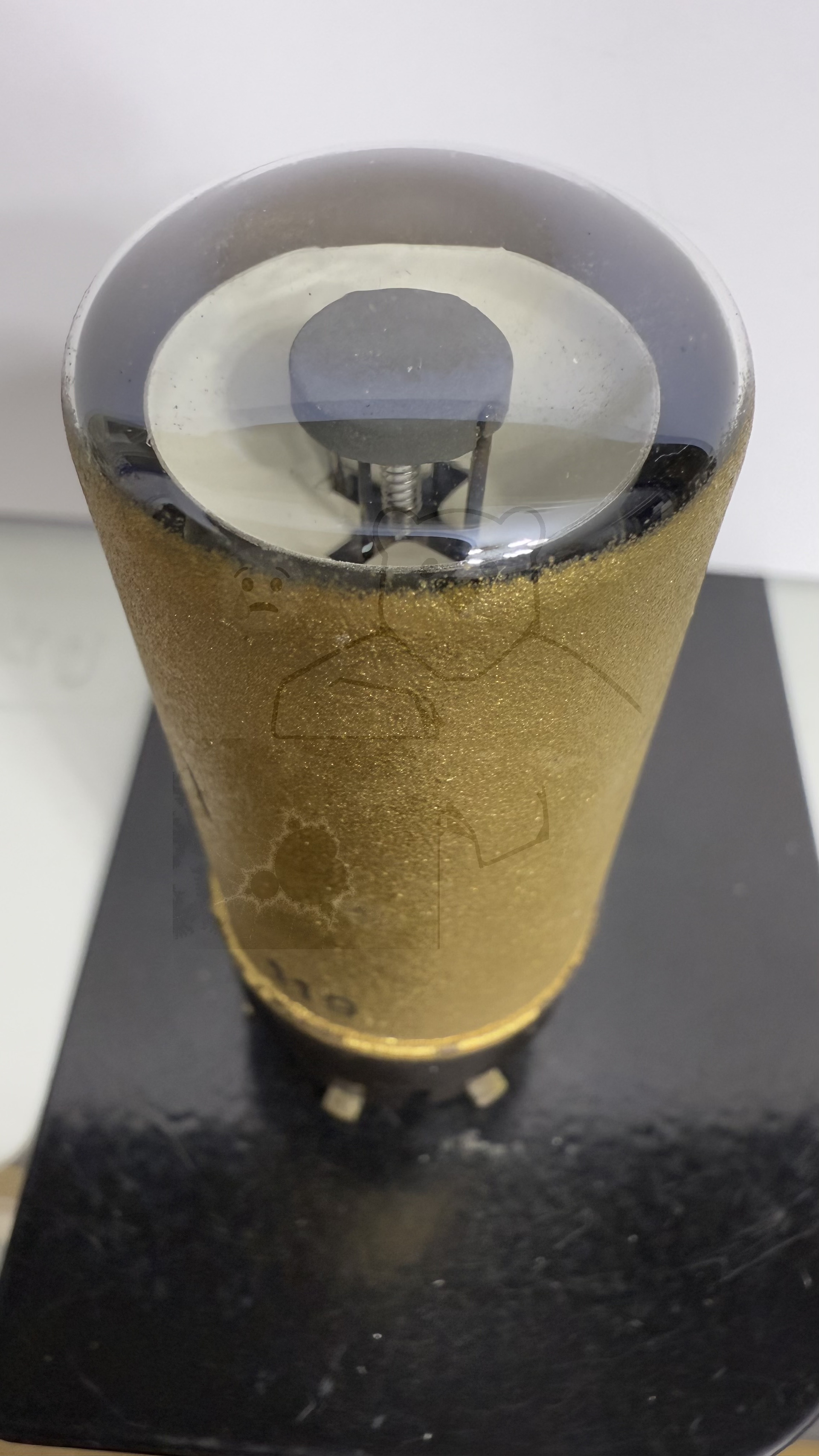

Daten und Bilder der Röhre: EM4

🔎 Beschreibung der Röhre: EM4

Name	EM4
Vergleichsname	CV1434
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

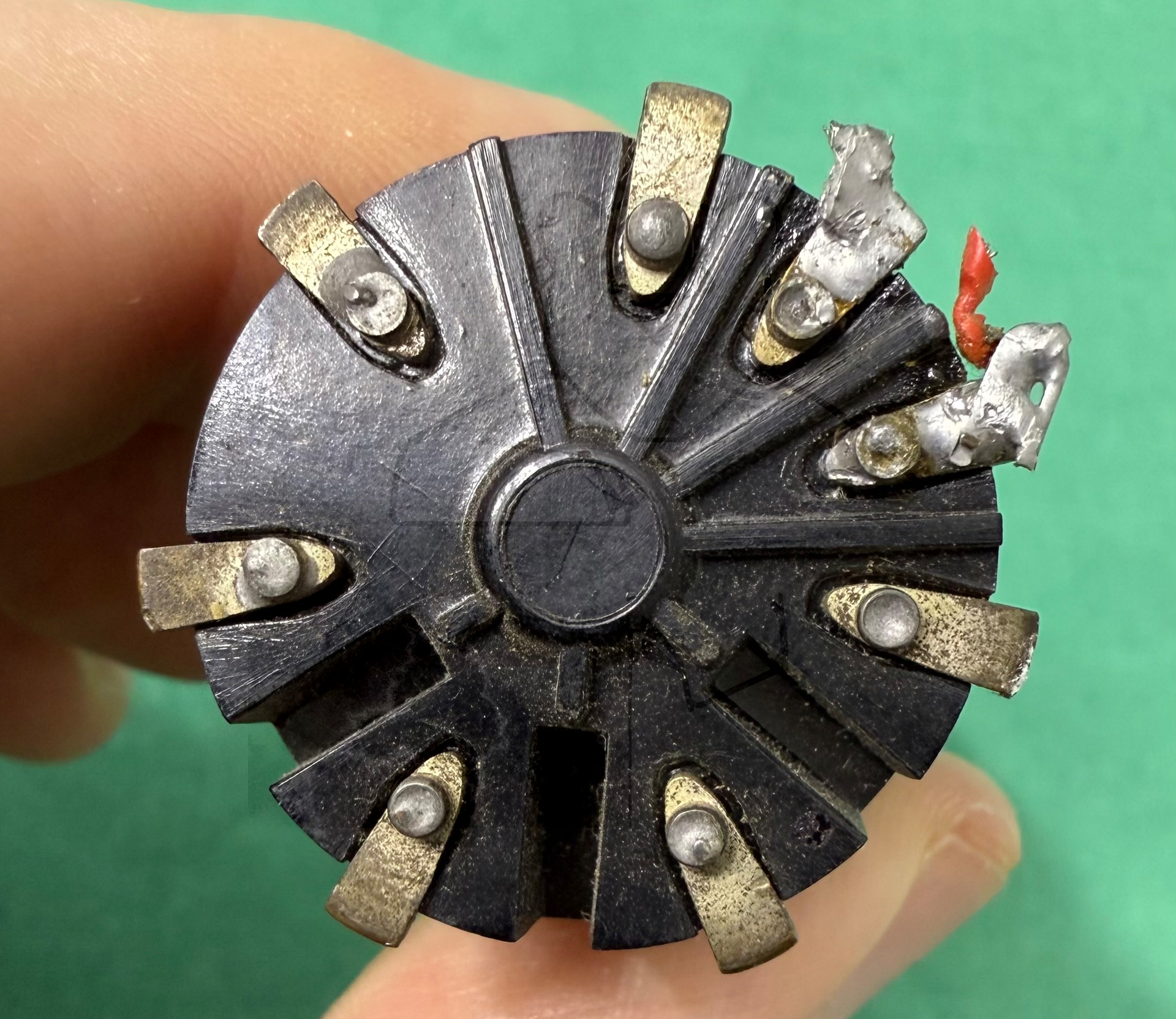

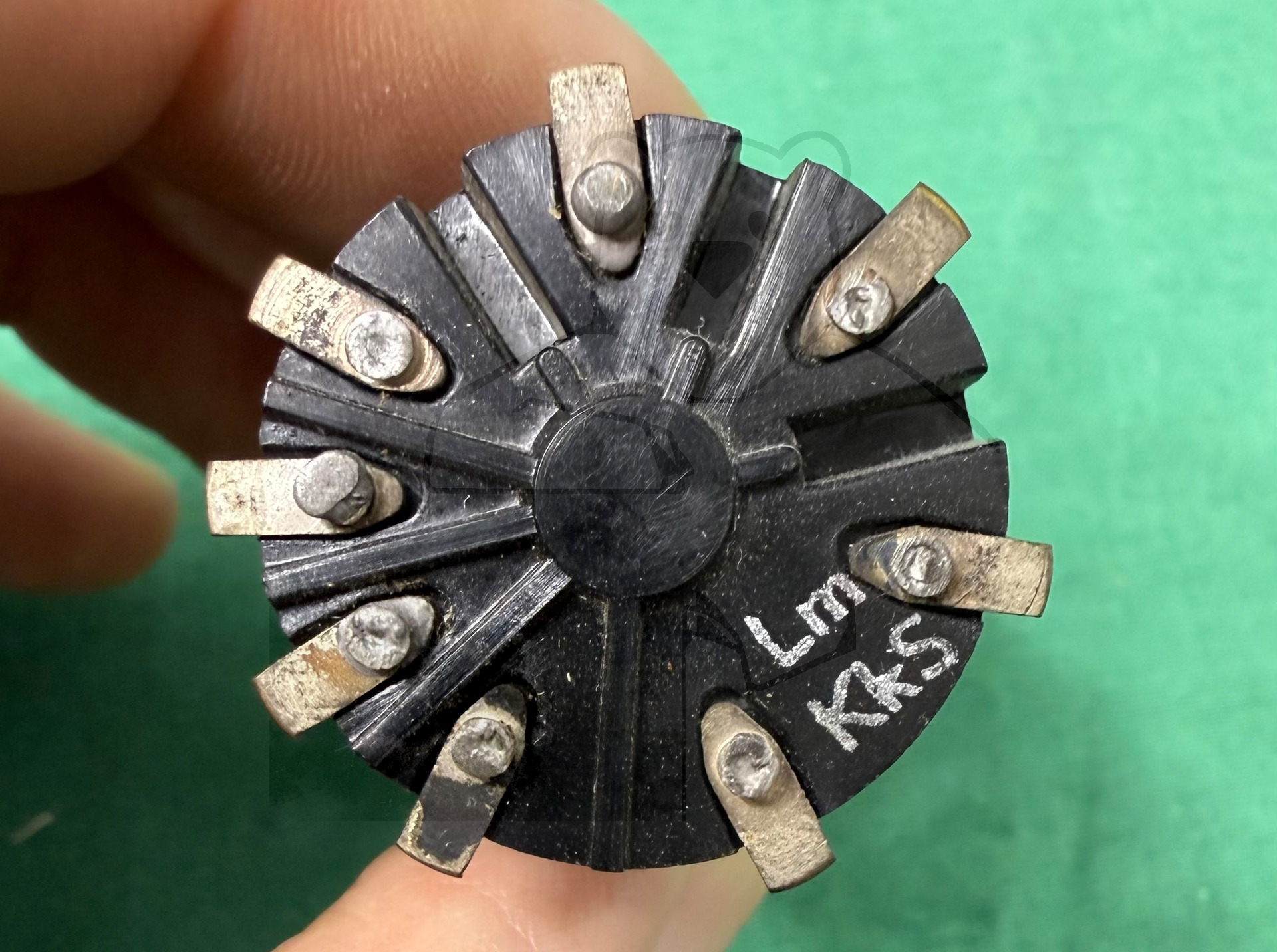

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	27.09.2019 07:03:03

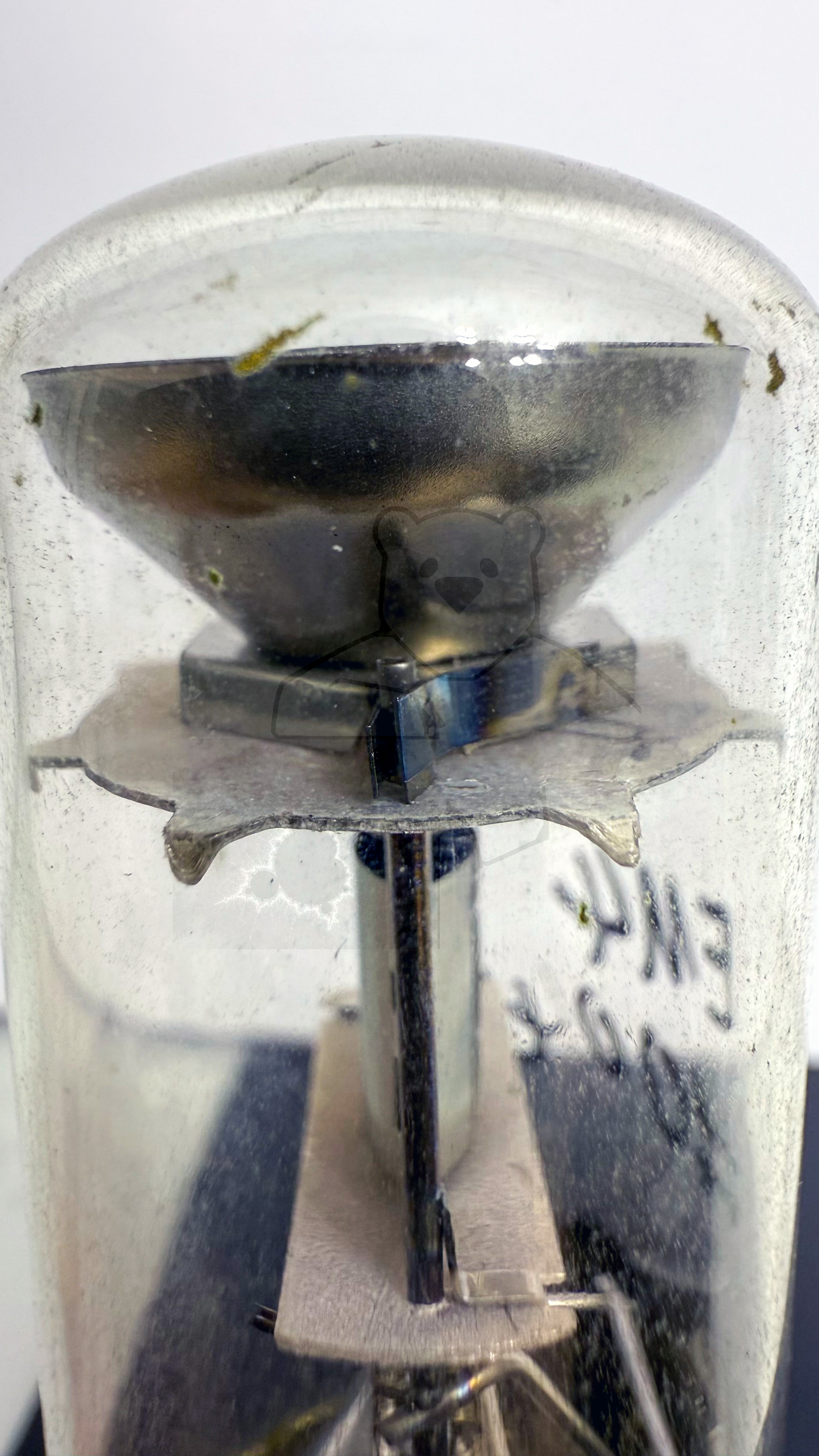

🔎 Beschreibung der Systeme für die Röhre: EM4

	System 1
Kathode	4
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2	5
Leuchtschirm	7
Heizung	2, 3
Abschirmung

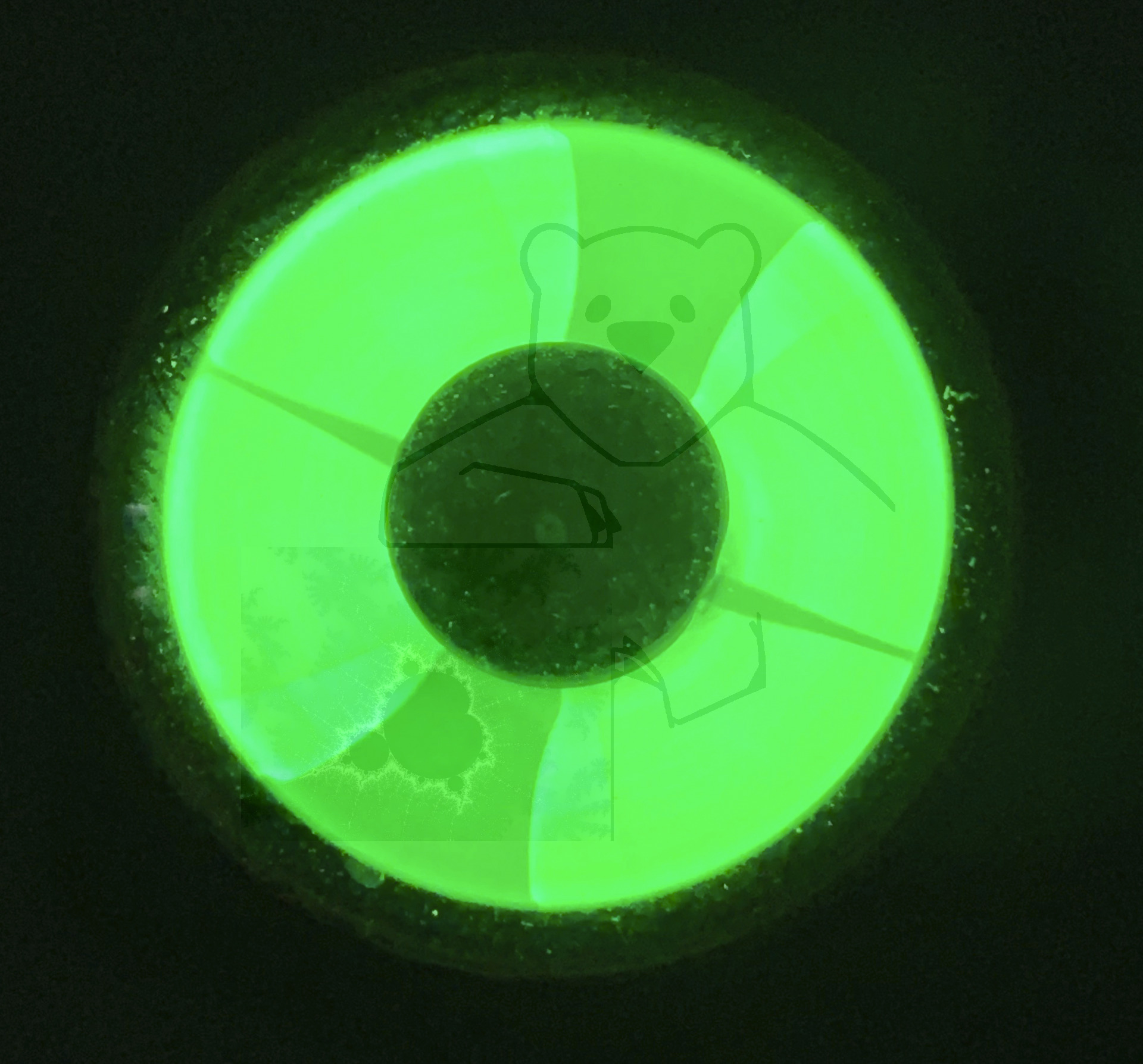

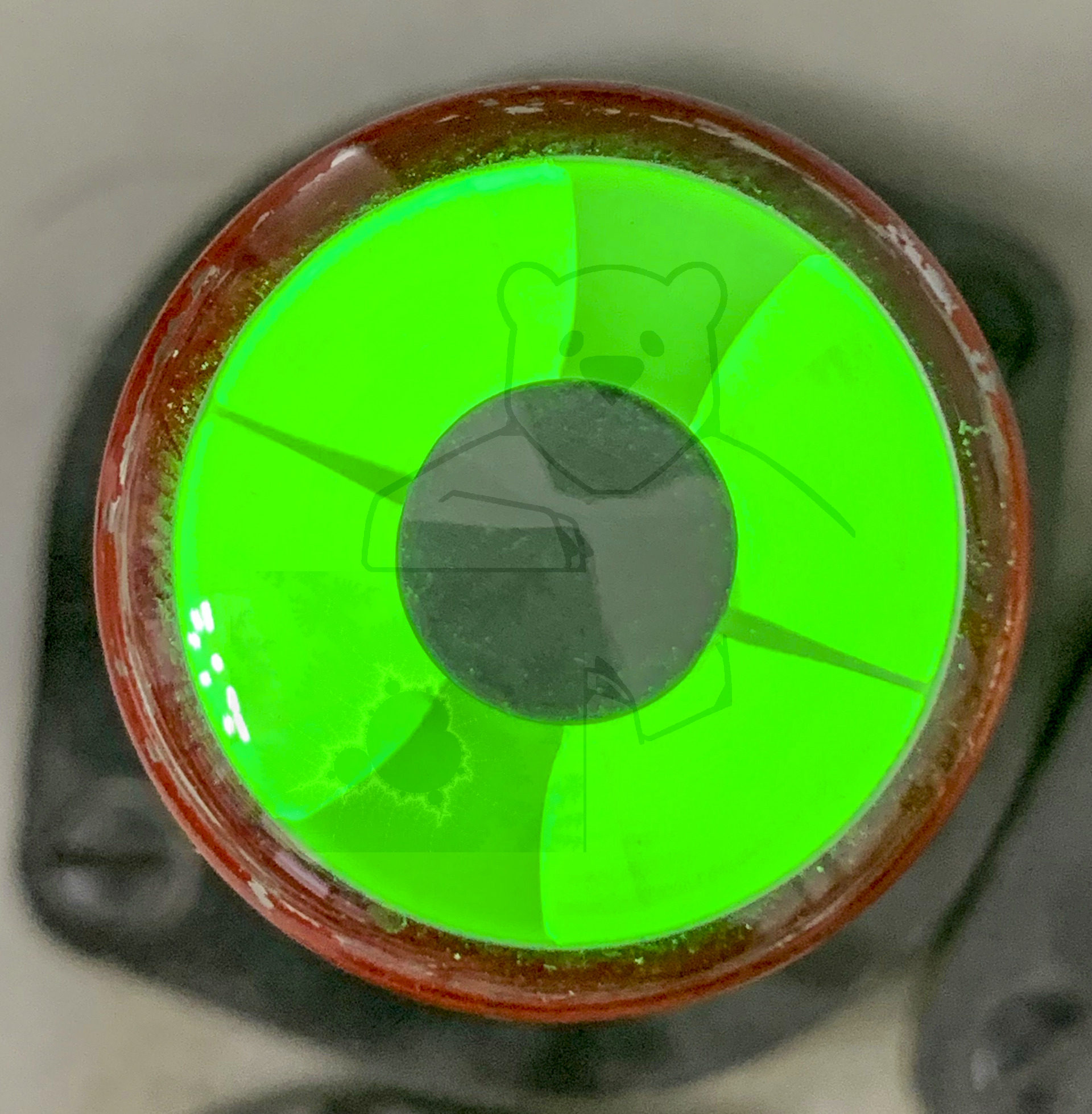

Funktion	→ Magisches Auge

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

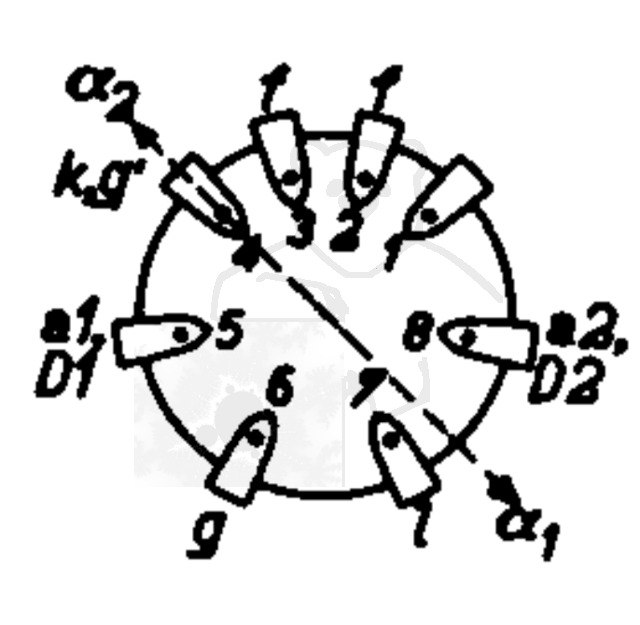

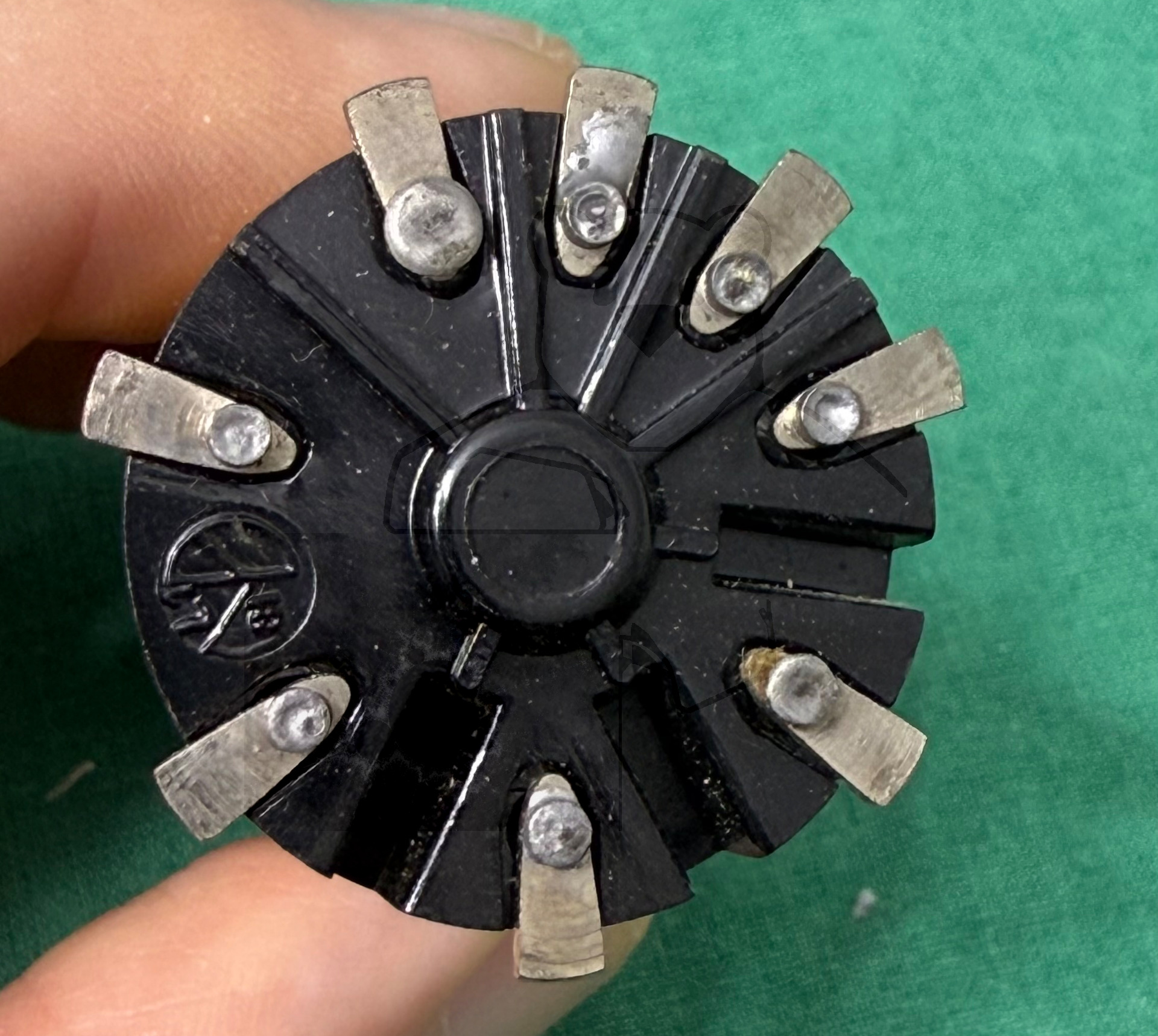

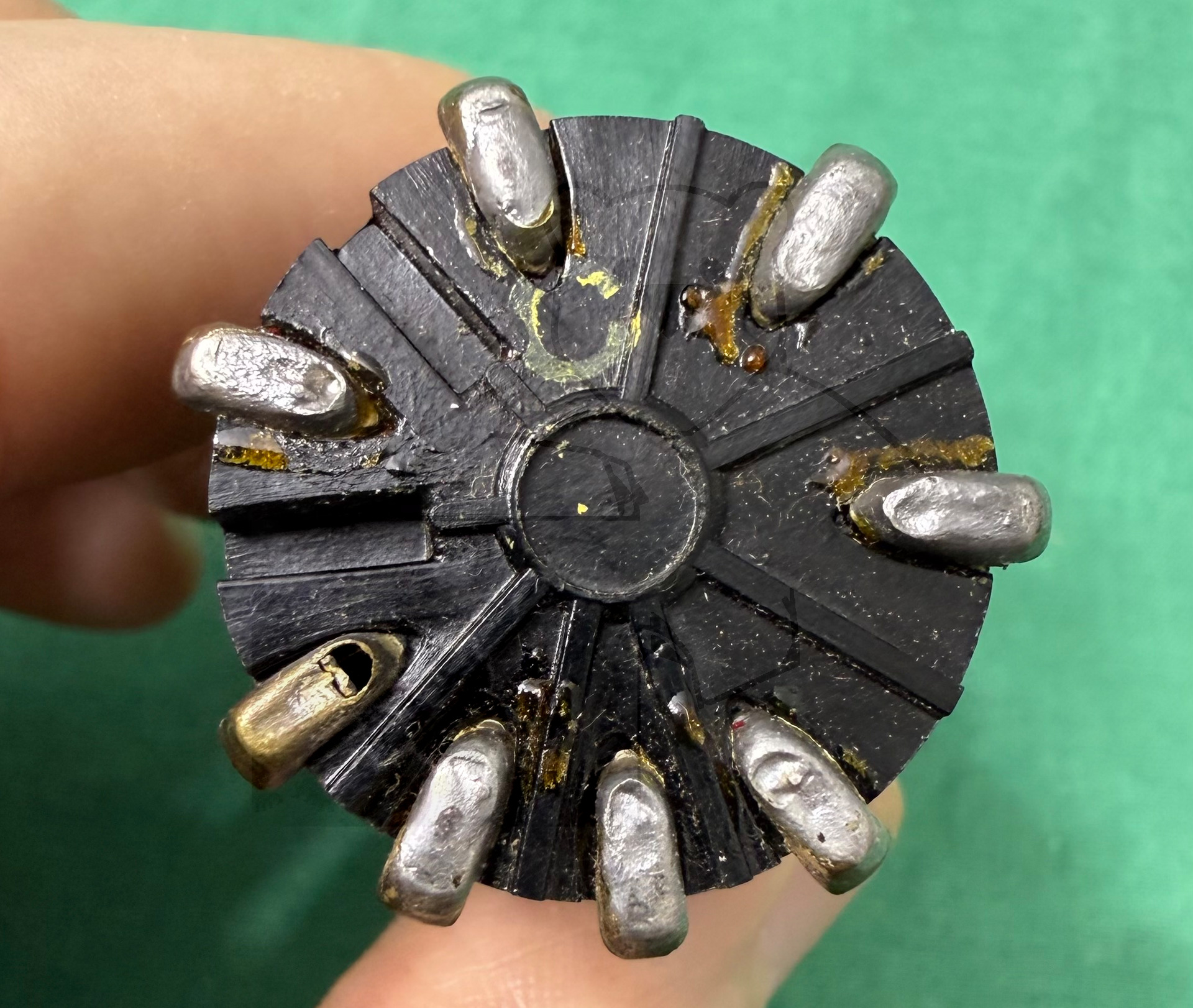

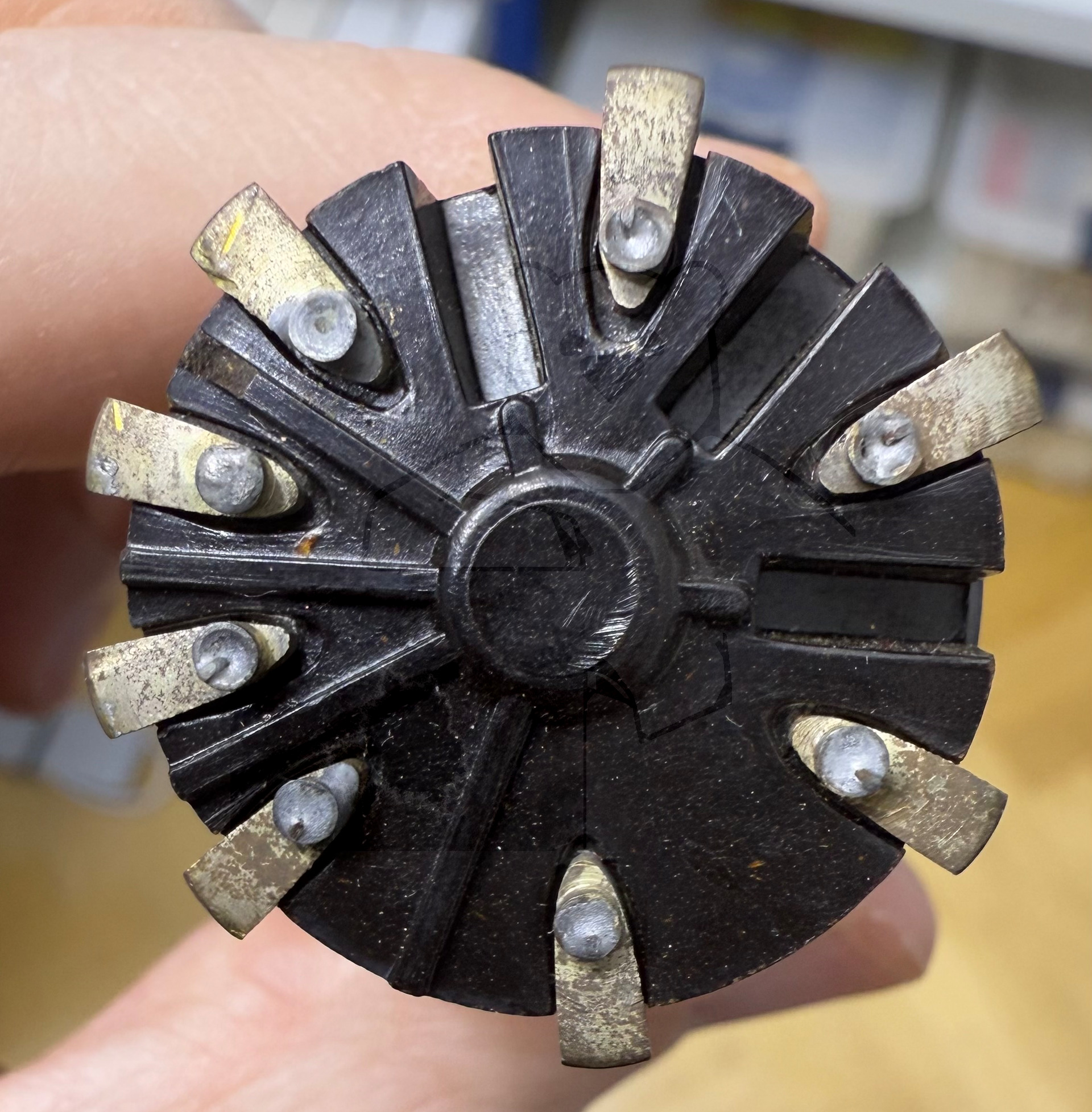

🔎 Sockelschaltung der EM4
