đ Beschreibung der Röhre: ECC82 Inventarnummer: 05748
| Name | â ECC82 đș Mit Video |
| Vergleichsname | â 12AU7 â 12AU7A 13D8 â 3223 B749 CC82E |
| Hersteller | â Funkwerk Erfurt |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (AmpĂšre) | 0,3 oder 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | Markiert als 'Zweite Wahl' |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S124a |
đ Beschreibung der Systeme fĂŒr die Röhre: ECC82
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 9 | 4, 5 - Mittelanzapfung auf Stift 9 |
| Abschirmung | ||
| Funktion | â Triode, Allgemein |
â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECC82
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu ECC82
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: ECC82
Datenblatt ECC82 Ei [www.tubedata.info].pdf (634 kB)
Datenblatt ECC82 JJ Electric [www.tubedata.info].pdf (239 kB)
Datenblatt ECC82 Lamina [www.tubedata.info].pdf (2779 kB)
Datenblatt ECC82 Philips Version 1.pdf (190 kB)
Datenblatt ECC82 Philips Version 2 [www.tubedata.info].pdf (507 kB)
Datenblatt ECC82 Philips Version 3 [www.tubedata.info].pdf (175 kB)
Datenblatt ECC82 RFT.pdf (96 kB)
Datenblatt ECC82 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2707 kB)
Pruefkarte ECC82 12AU7 - Karte 1 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECC82 12AU7 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte ECC82 12AU7 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECC82

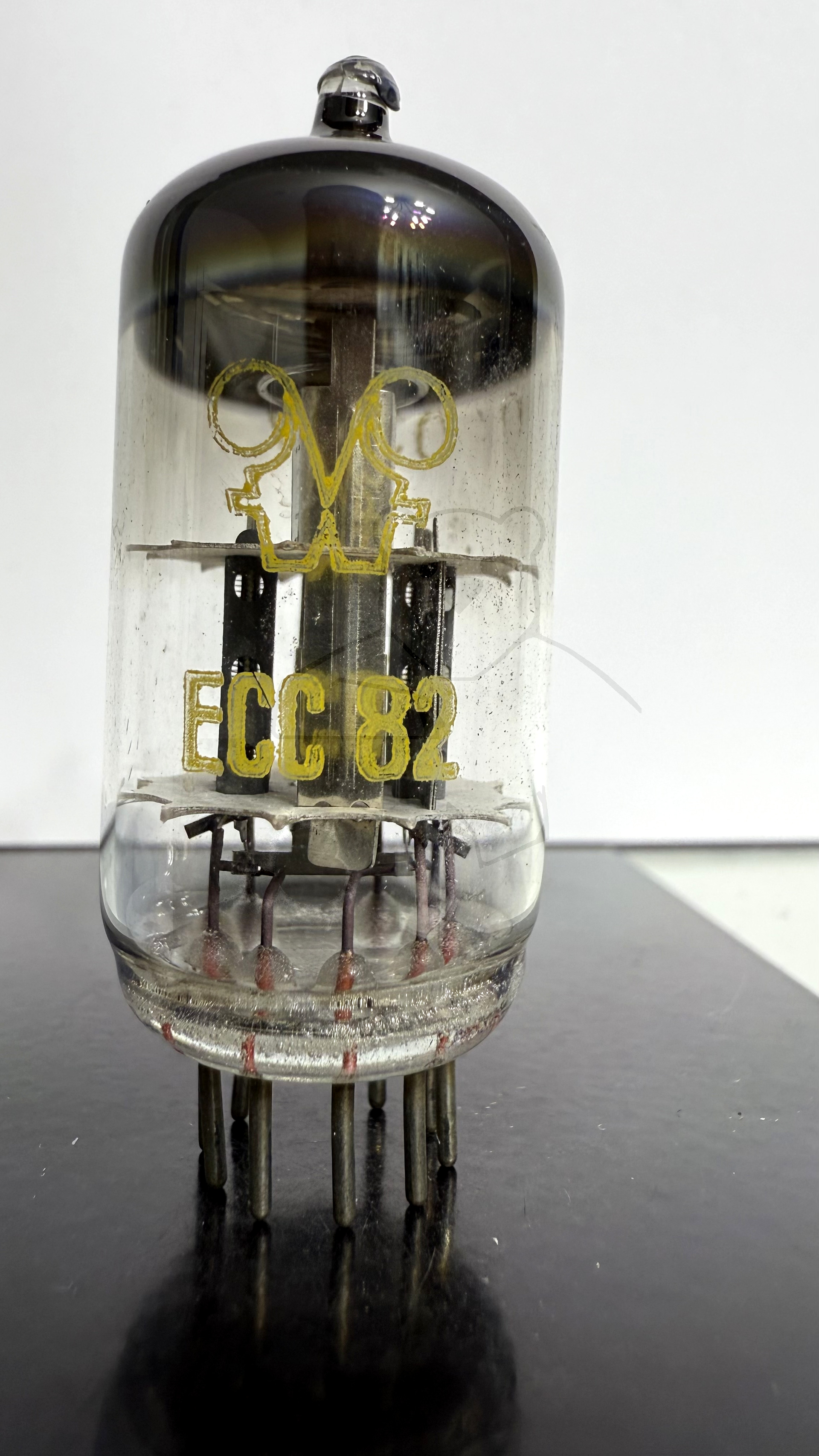

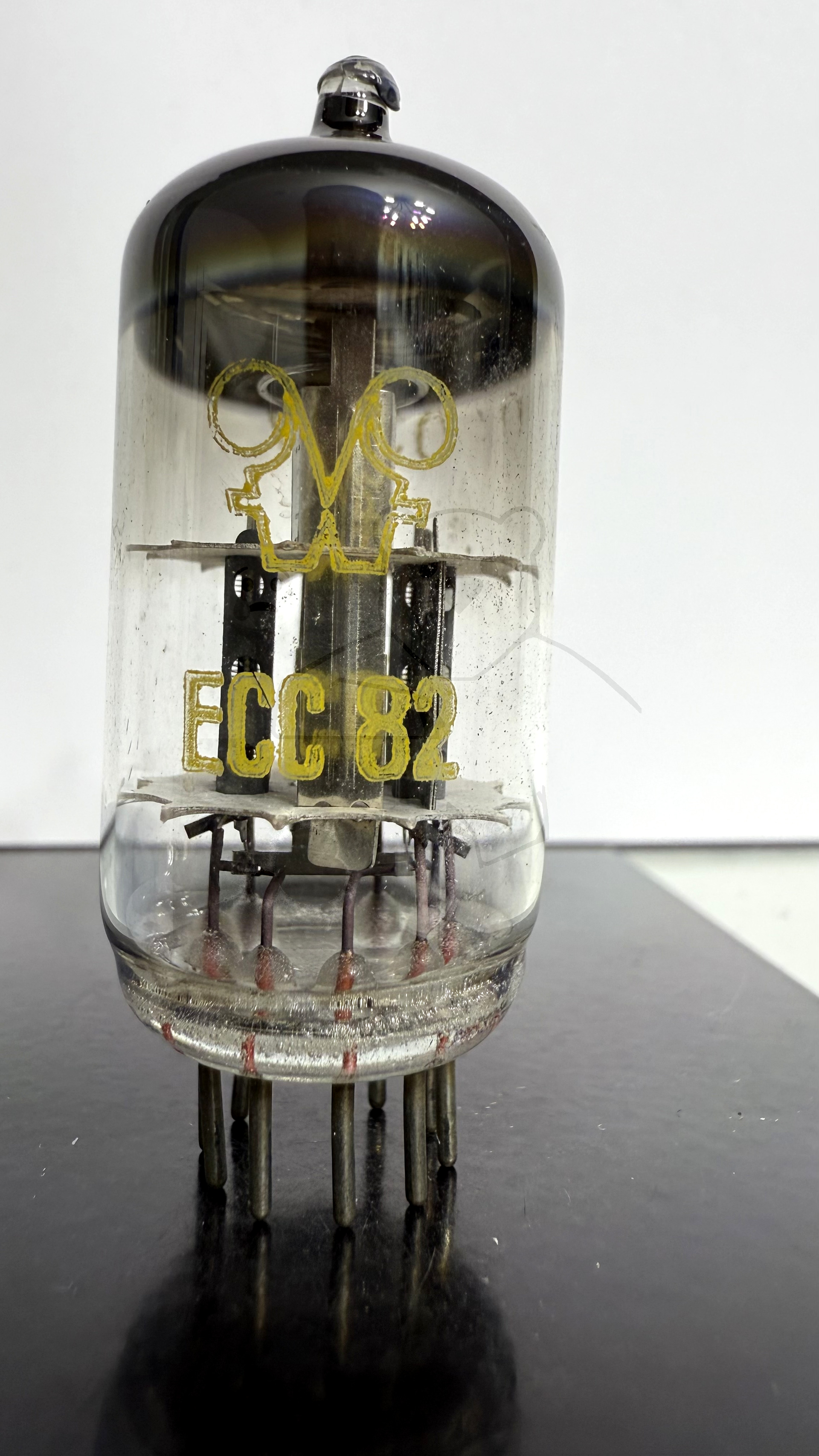

Röhre ECC82 #5748 Bild 1
