🔎 Beschreibung der Röhre: 3223
| Name | 3223 |
| Vergleichsname | → 12AU7 → 12AU7A 13D8 B749 CC82E → ECC82 |
| Heizspannung (Volt) | 6,3 oder 12,6 |
| Heizstrom (Ampère) | 0,3 oder 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | Zusatz zur Typenbezeichnung: '410C' Typ der Röhre konnte nicht eindeutig bestimmt werden, auch ein korrektes Datenblatt wurde nicht gefunden. In einigen Foren wird aber die → ECC82 als Vergleichstyp genannt. Die Pinnbelegung wäre identisch, sie läßt sich auf einen Neuberger 370/1 als → ECC82 mit 90% Emmision testen. |
| Letzte Änderung | 01.01.2022 07:21:16 |
🔎 Beschreibung der Systeme für die Röhre: 3223
| System 1 | System 2 | |
| Kathode | 3 | 6 |
| Gitter 1 | 2 | 7 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 9 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 - Mittelanzapfung auf Stift 8 | 4, 5 - Mittelanzapfung auf Stift 8 |
| Abschirmung | ||
| Funktion | → Triode, Allgemein |
→ Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

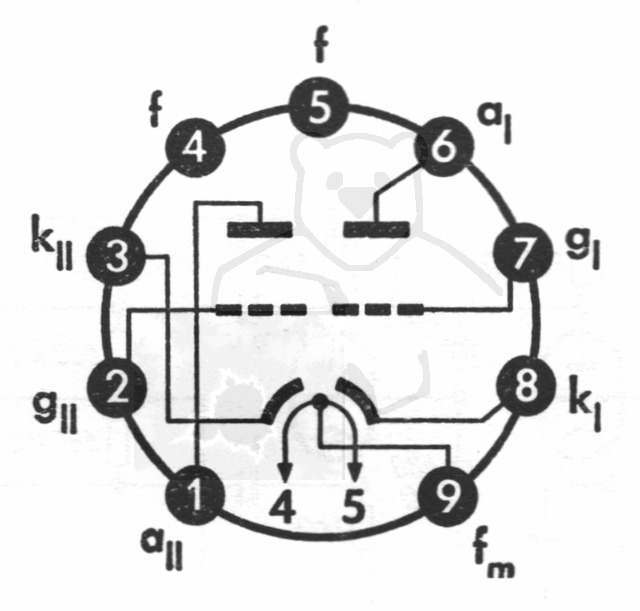

🔎 Sockelschaltung der 3223
Bildquelle: Telefunken Datenblatt
🔎 Bilder der Röhre: 3223
Röhre 3223 #2005 Bild 1

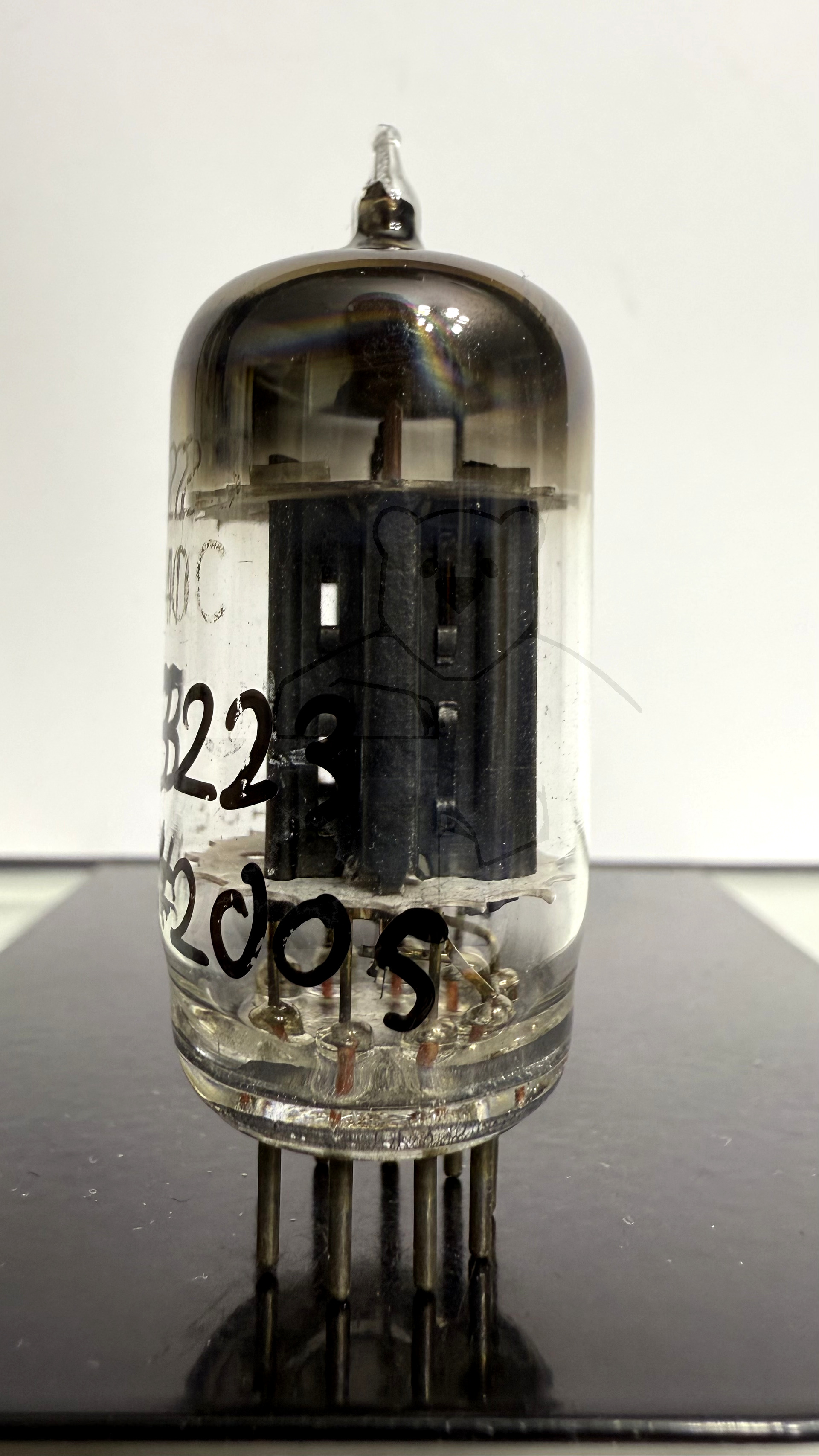

Röhre 3223 #2005 Bild 2
Röhre 3223 #2005 Bild 3

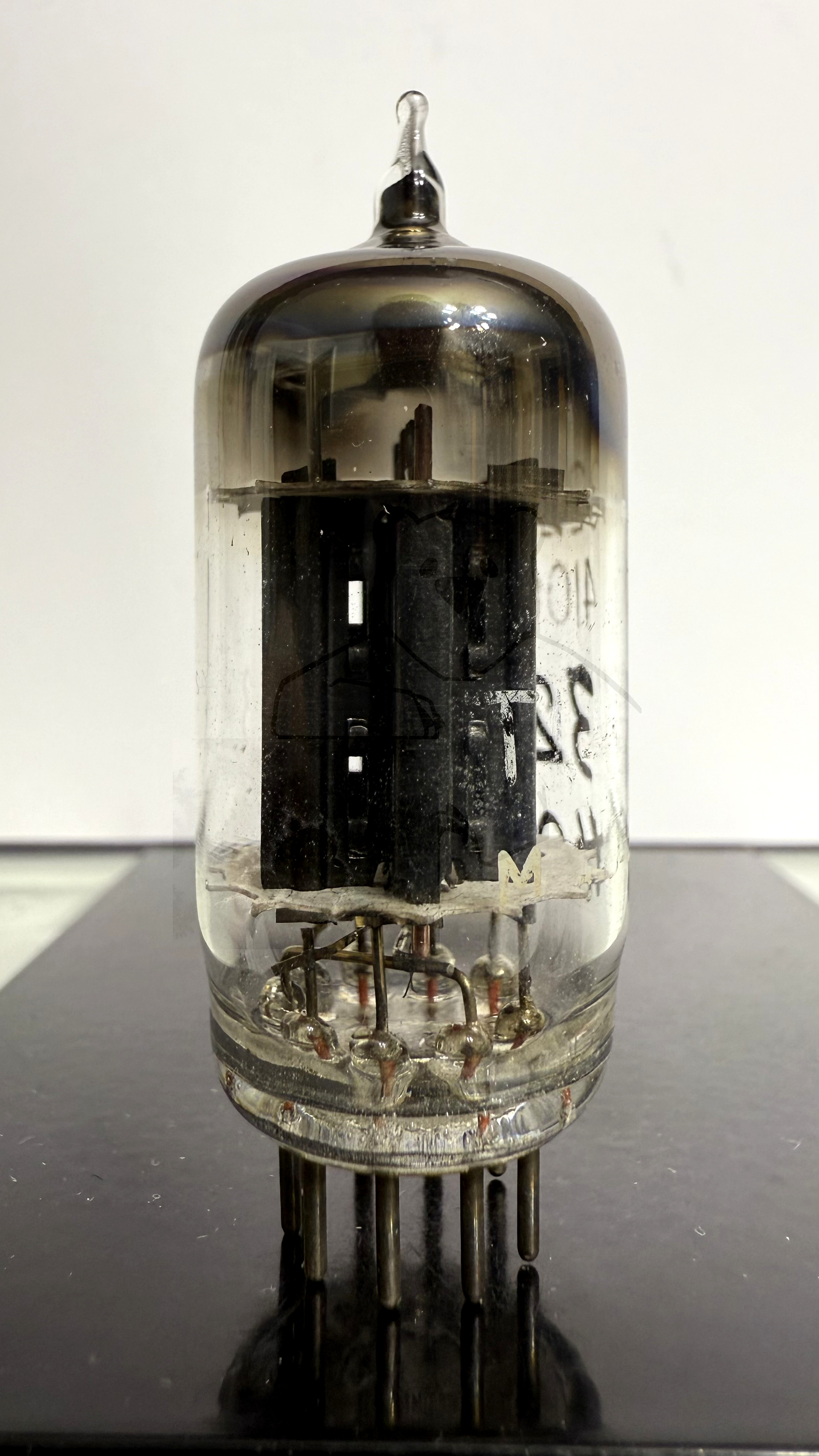

Röhre 3223 #2005 Bild 4
🔎 Alle Röhren vom Typ 3223 in der Sammlung
- → 3223 Inventar: 02005 Hersteller: → Tung-Sol
