đ Beschreibung der Röhre: PM84 Inventarnummer: 05666
| Name | â PM84 |
| Vergleichsname | |
| Hersteller | â RWN Neuhaus |
| Heizspannung (Volt) | 4,2 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Erste Wahl' |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 408050 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S125a |
đ Beschreibung der Systeme fĂŒr die Röhre: PM84
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 1 |
| Gitter 2 | Steg: Stift 7 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | 6 |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Magisches Band |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PM84
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PM84
Datenblatt PM84 Lamina [www.tubedata.info].pdf (225 kB)
Datenblatt PM84 Philips [www.tubedata.info].pdf (206 kB)
Datenblatt PM84 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (603 kB)
Pruefkarte PM84 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte PM84 - Neuberger RPM370 Roehrenmessgeraet.pdf (235 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PM84

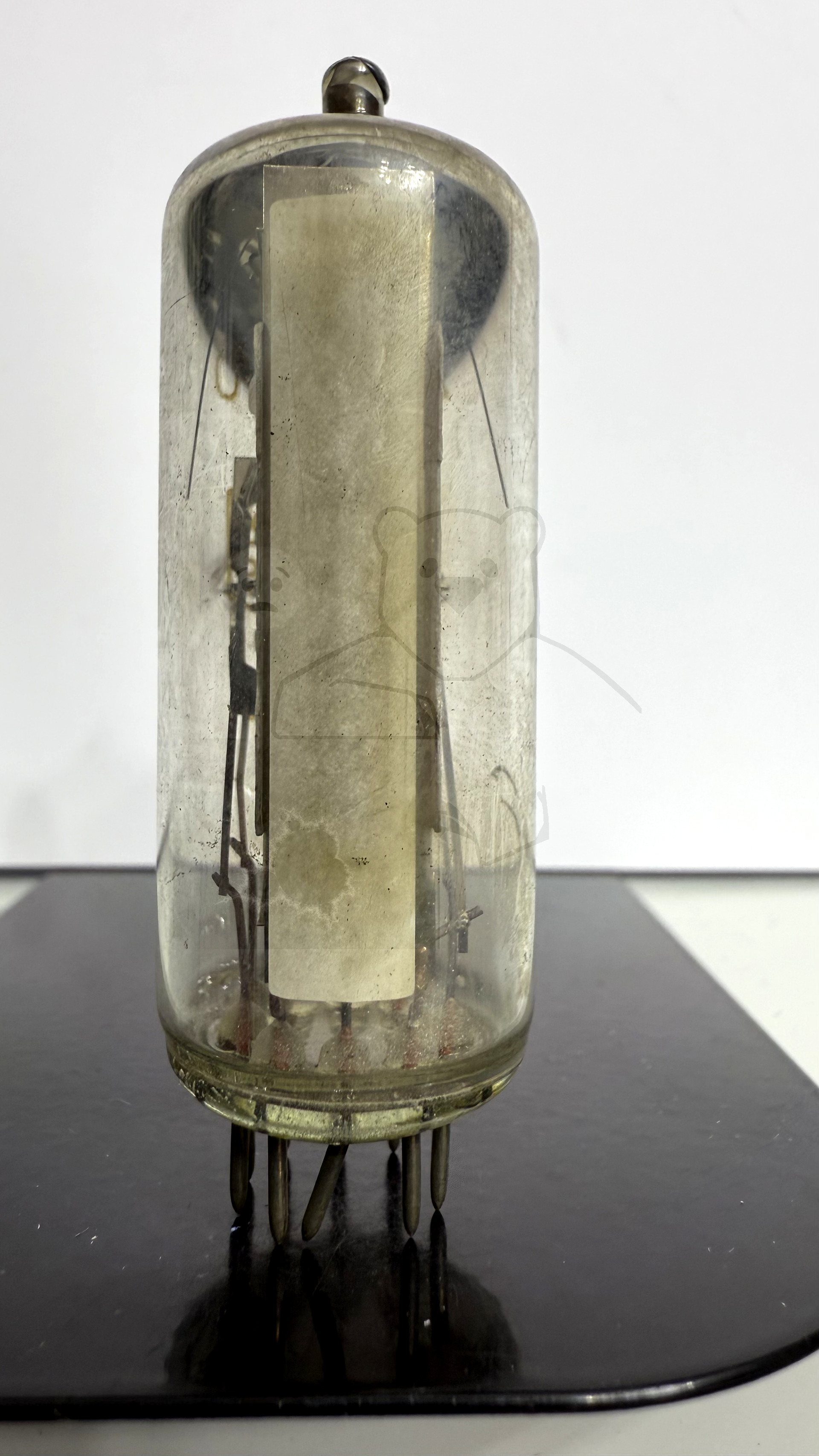

Röhre PM84 #5666 Bild 1

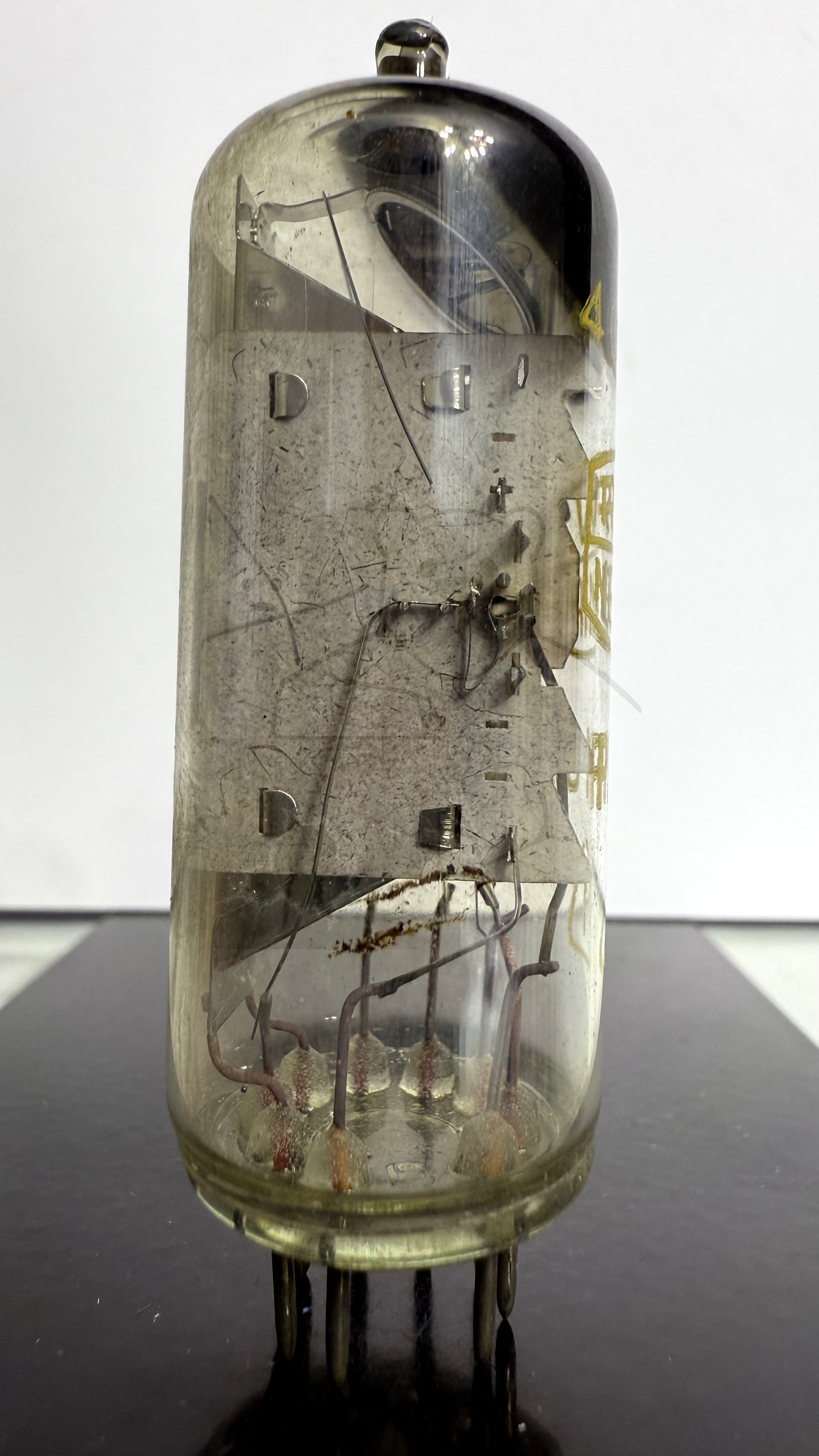

Röhre PM84 #5666 Bild 2
