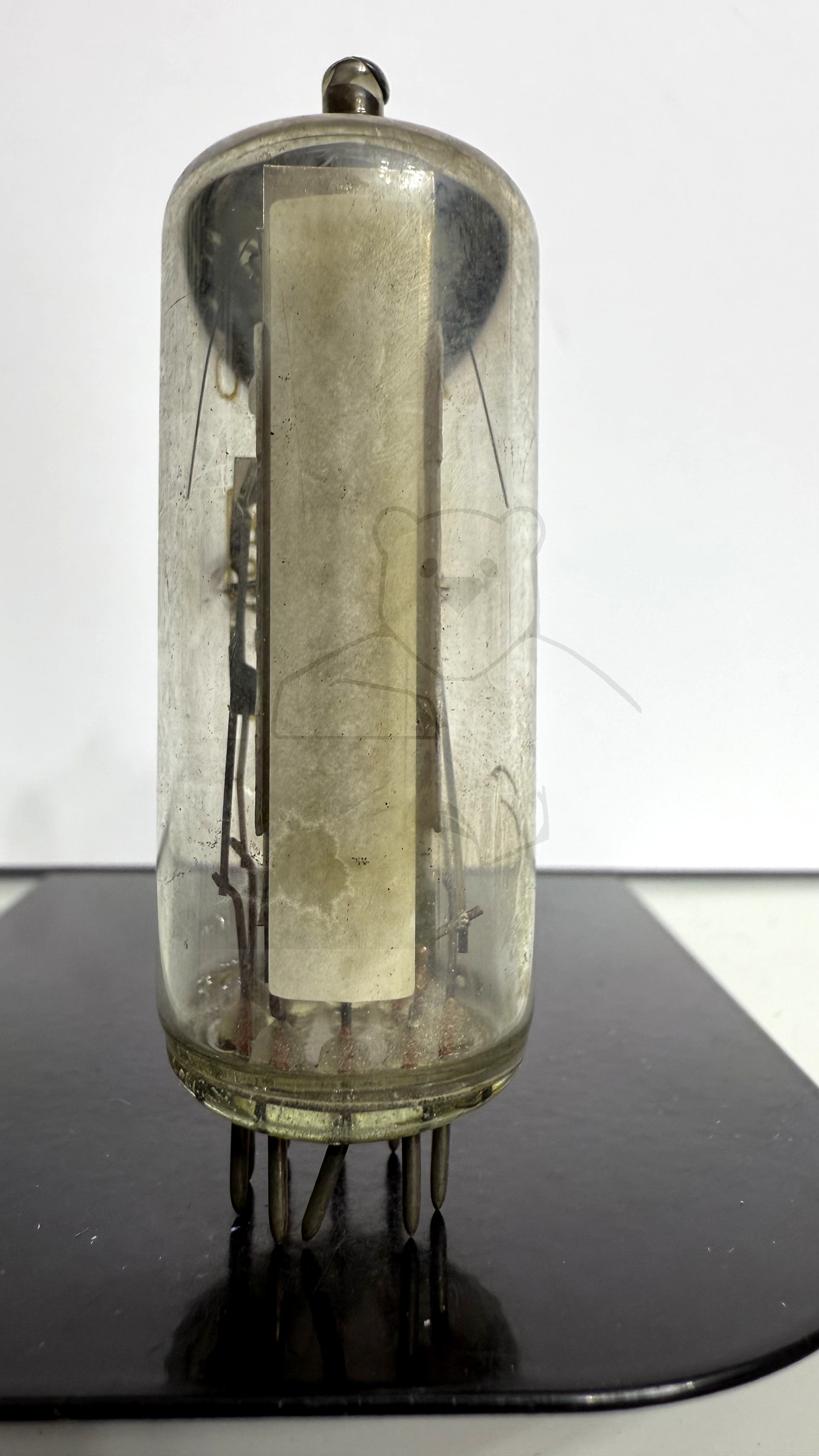

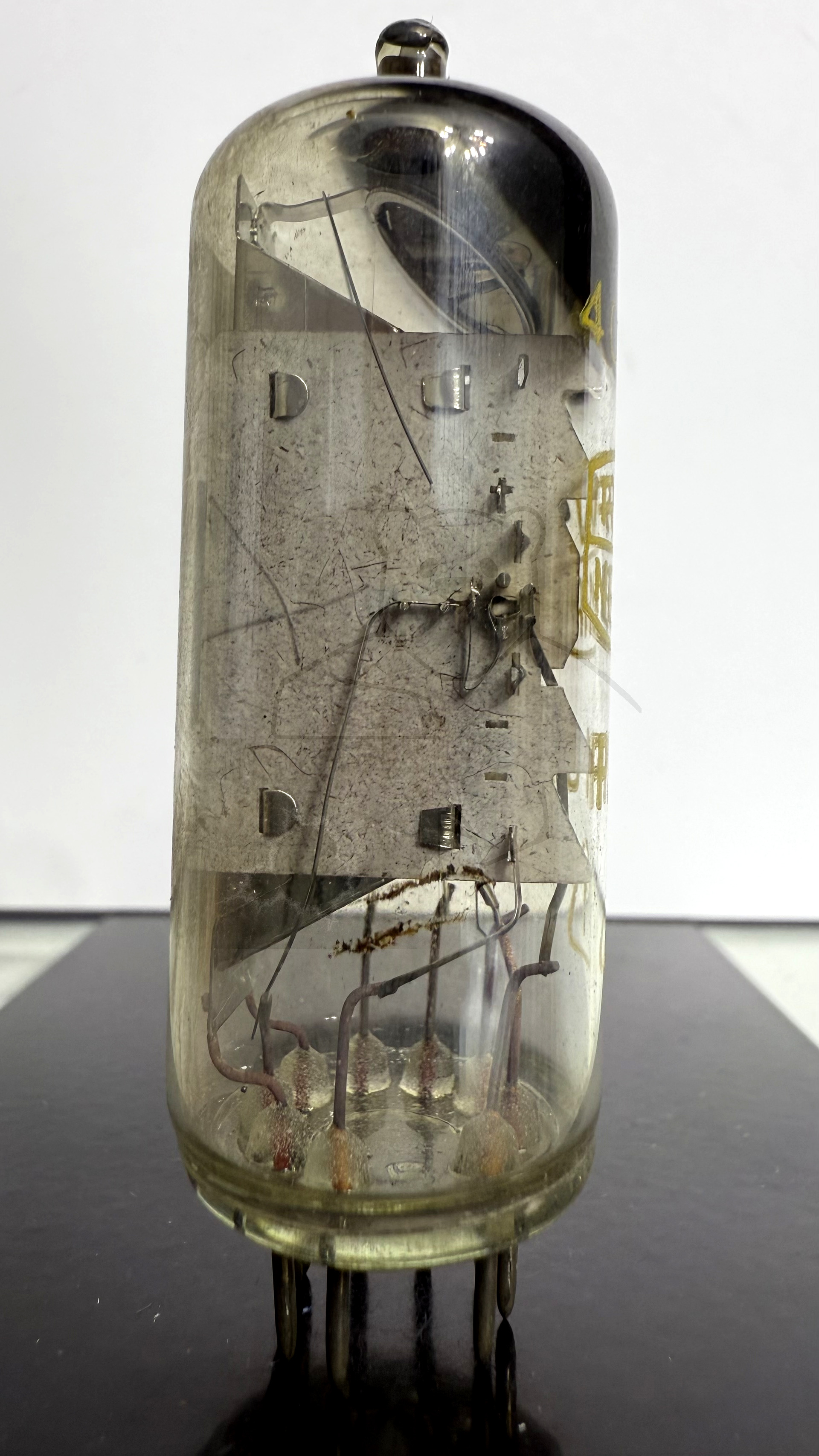

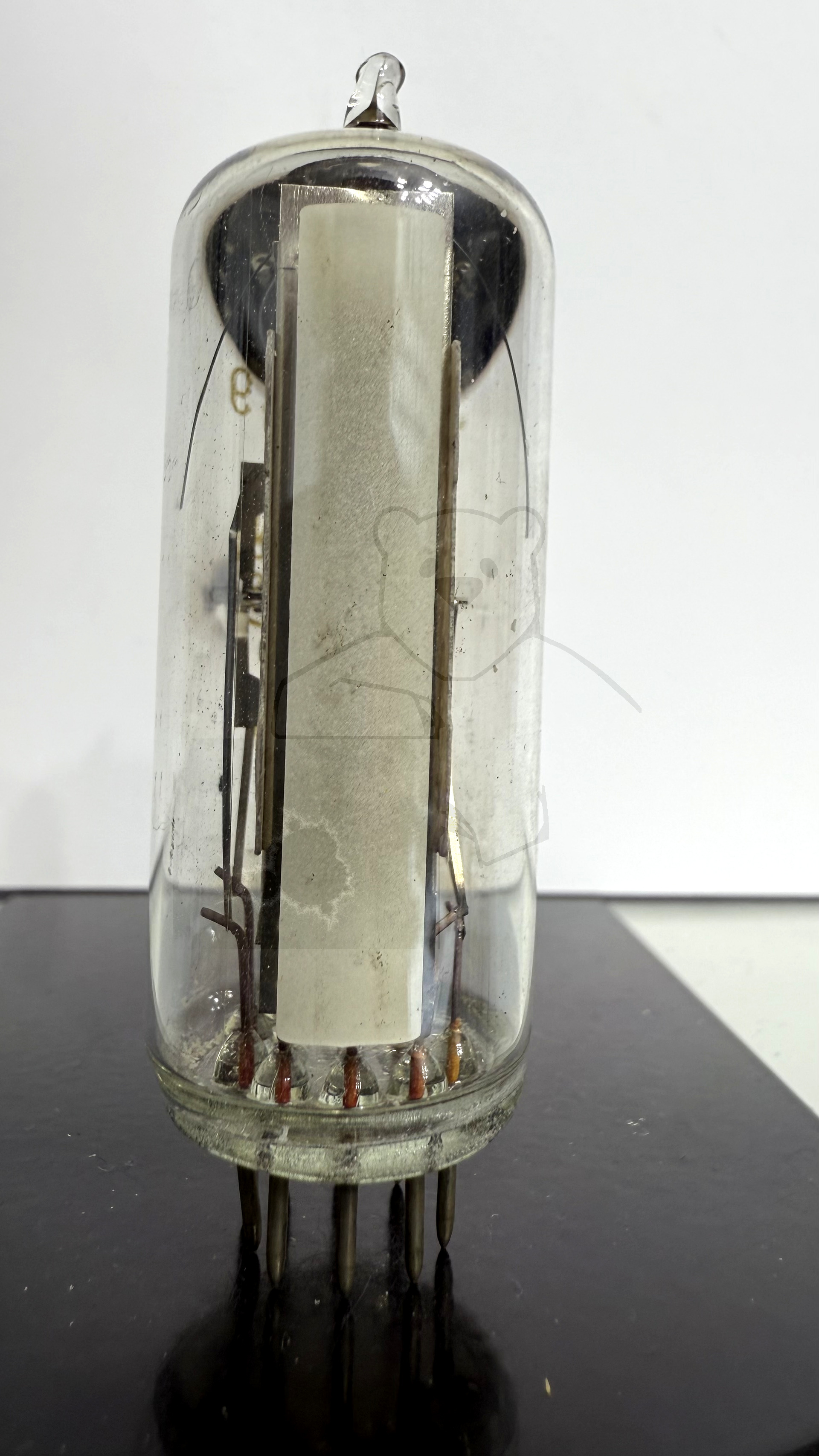

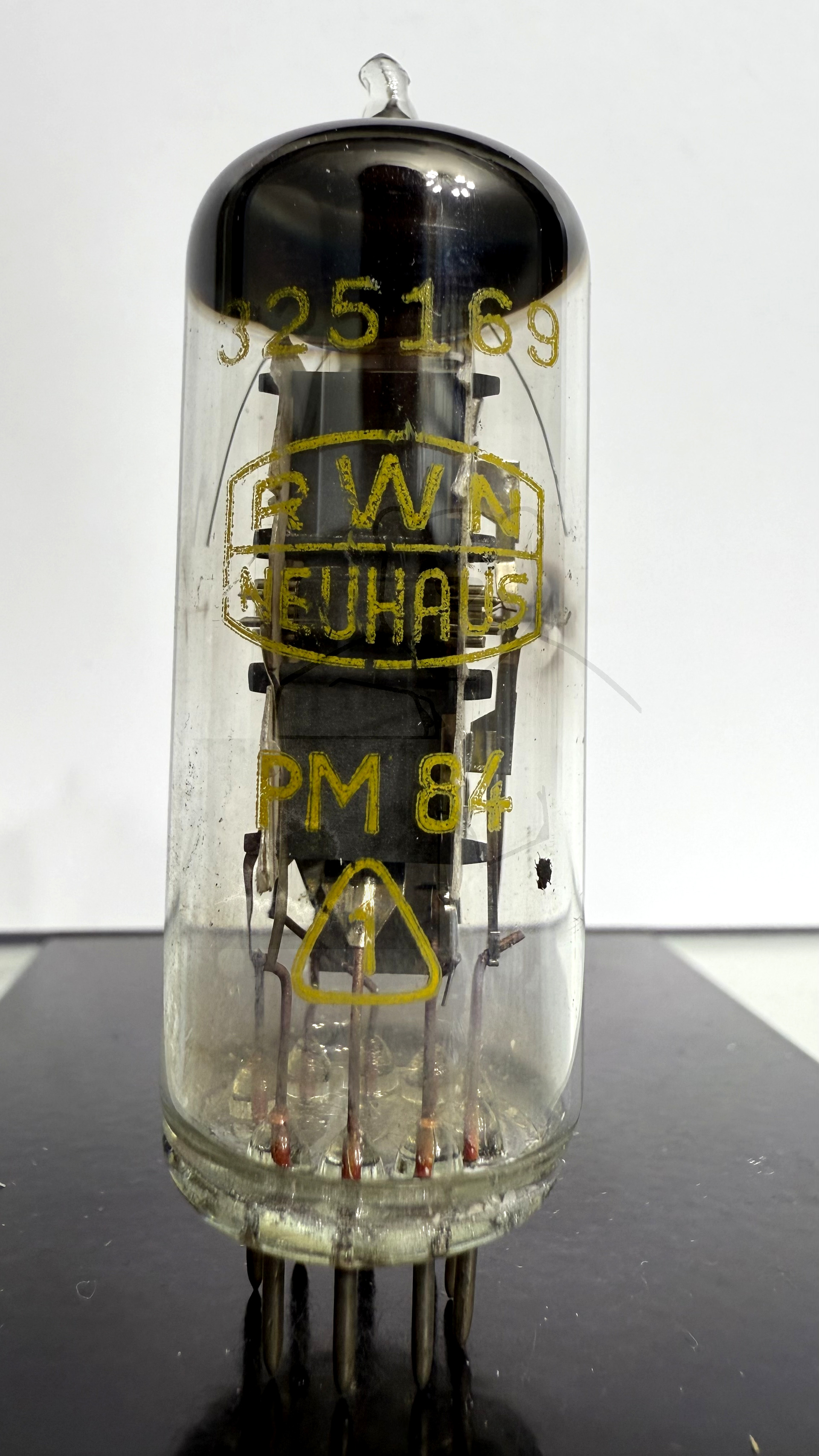

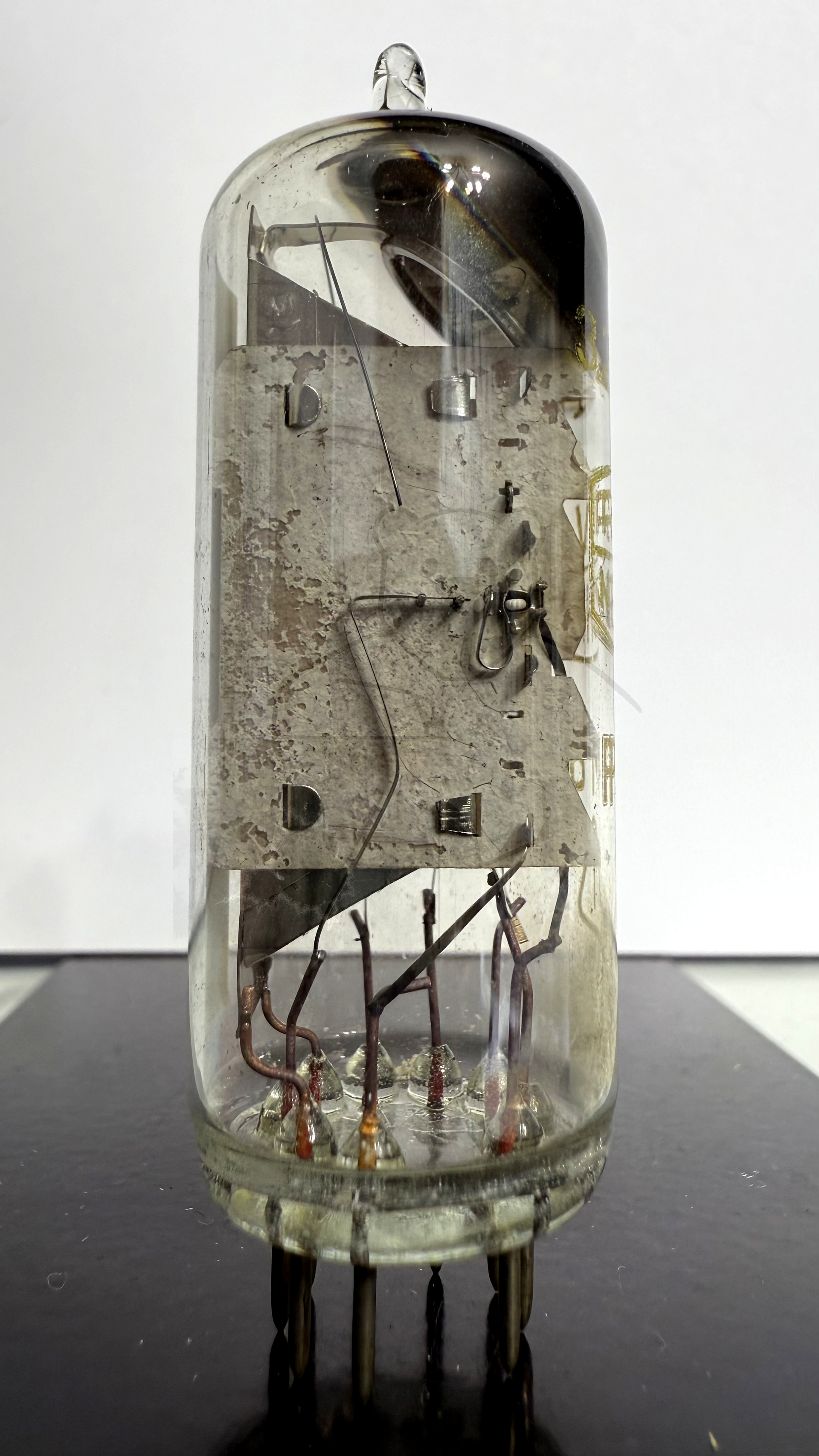

Daten und Bilder der Röhre: PM84

🔎 Beschreibung der Röhre: PM84

Name	PM84
Vergleichsname
Heizspannung (Volt)	4,2
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PM84

	System 1
Kathode	3
Gitter 1	1
Gitter 2	Steg: Stift 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm	6
Heizung	4, 5
Abschirmung
Funktion	→ Magisches Band

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

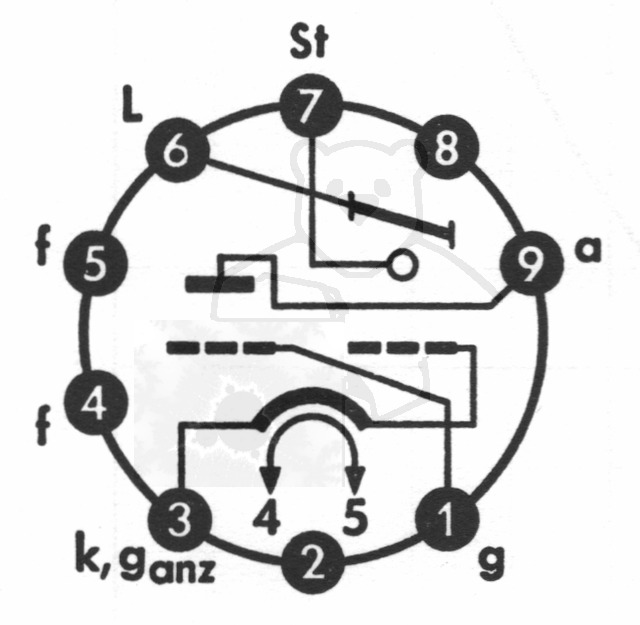

🔎 Sockelschaltung der PM84

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PM84
Datenblatt PM84 Lamina [www.tubedata.info].pdf (225 kB)
Datenblatt PM84 Philips [www.tubedata.info].pdf (206 kB)
Datenblatt PM84 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (603 kB)
Pruefkarte PM84 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte PM84 - Neuberger RPM370 Roehrenmessgeraet.pdf (235 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
