đ Beschreibung der Röhre: PY82 Inventarnummer: 05642
| Name | â PY82 |
| Vergleichsname | 19Y3 |
| Hersteller | â Tungsram |
| Heizspannung (Volt) | 19 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | I6 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S125a |
đ Beschreibung der Systeme fĂŒr die Röhre: PY82
| System 1 | |
| Kathode | 3 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PY82
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: PY82
Datenblatt PY82 La Radiotechnique [www.tubedata.info].pdf (49 kB)
Datenblatt PY82 Lamina [www.tubedata.info].pdf (567 kB)
Datenblatt PY82 Mazda Belvu [www.tubedata.info].pdf (205 kB)
Datenblatt PY82 Philips Version 1 [www.tubedata.info].pdf (212 kB)
Datenblatt PY82 Philips Version 2 [www.tubedata.info].pdf (62 kB)
Datenblatt PY82 Valvo.pdf (43 kB)
Pruefkarte PY80 PY82 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PY82 19Y3 - Funke W19 Roehrenpruefer.pdf (131 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PY82

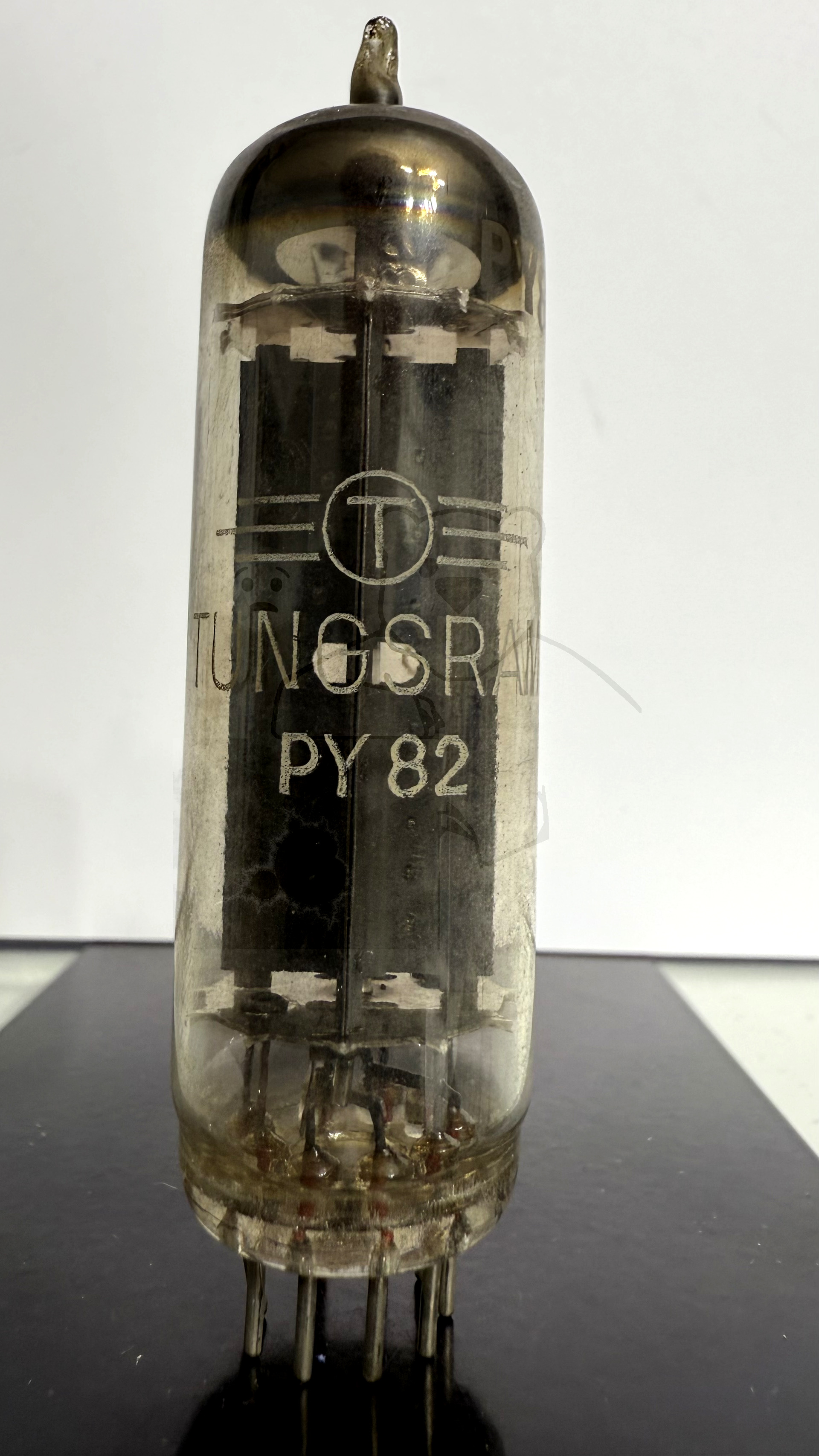

Röhre PY82 #5642 Bild 1
