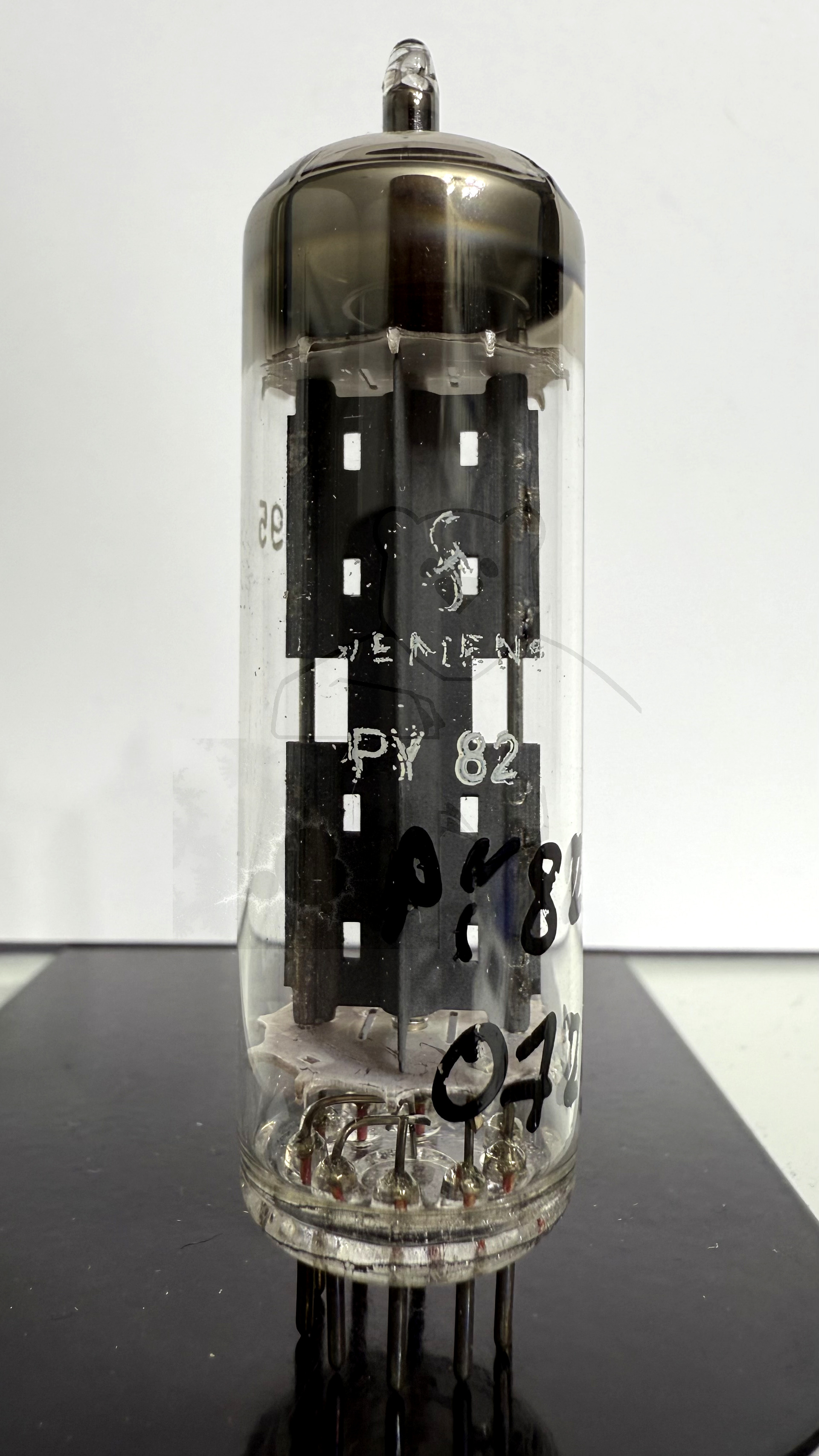

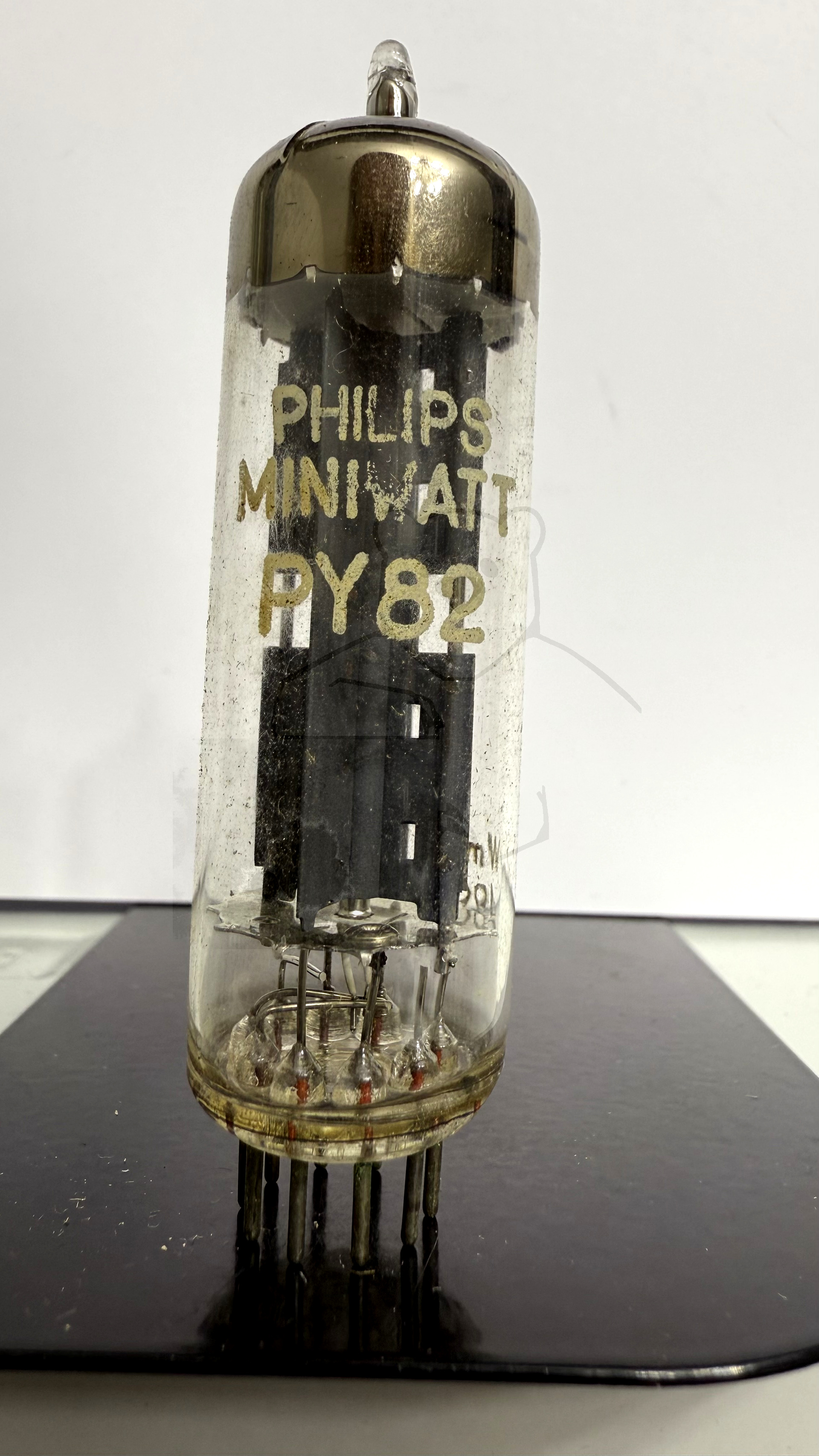

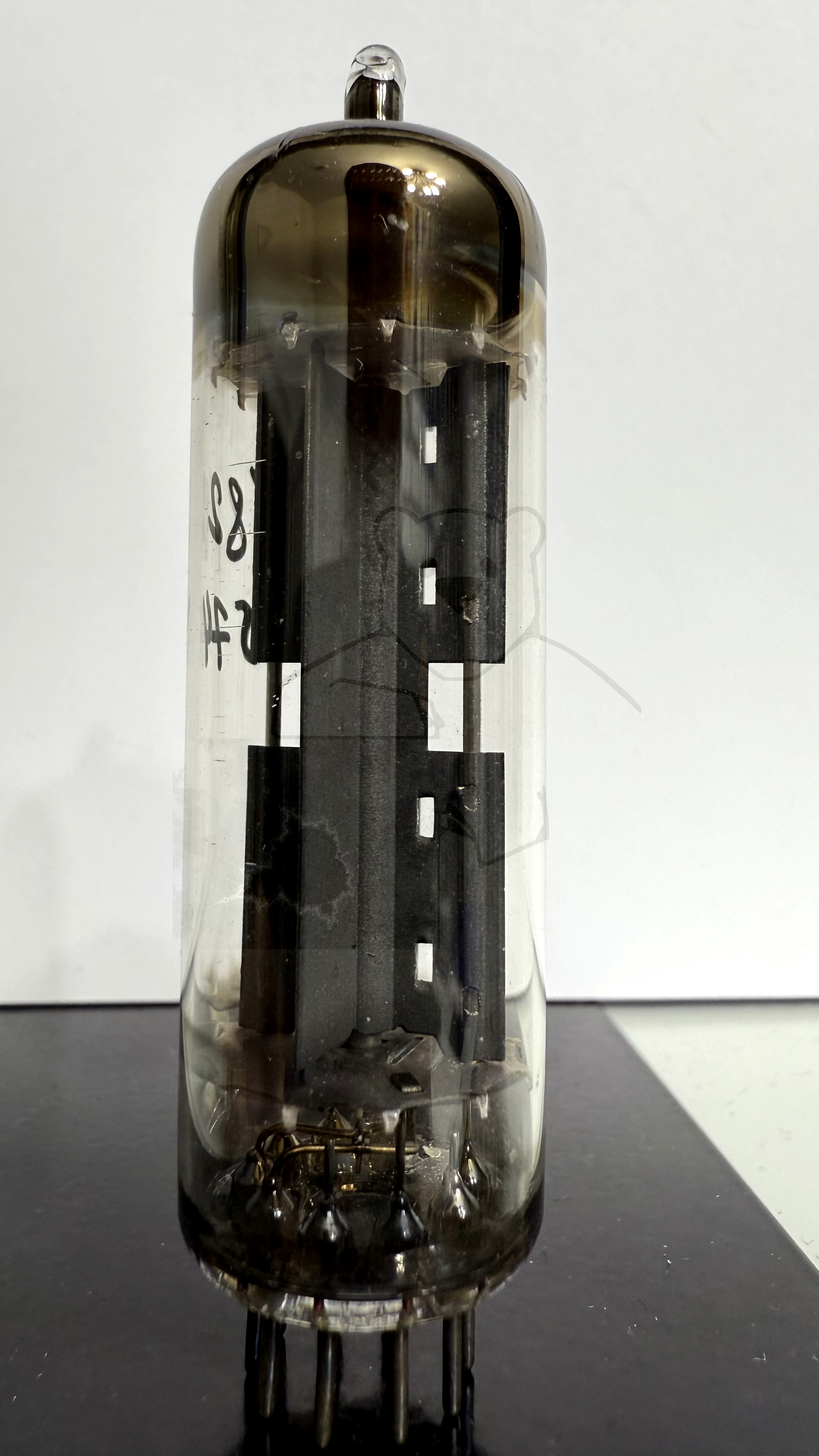

Daten und Bilder der Röhre: PY82

🔎 Beschreibung der Röhre: PY82

Name	PY82
Vergleichsname	19Y3
Heizspannung (Volt)	19
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 14:58:35

🔎 Beschreibung der Systeme für die Röhre: PY82

	System 1
Kathode	3
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

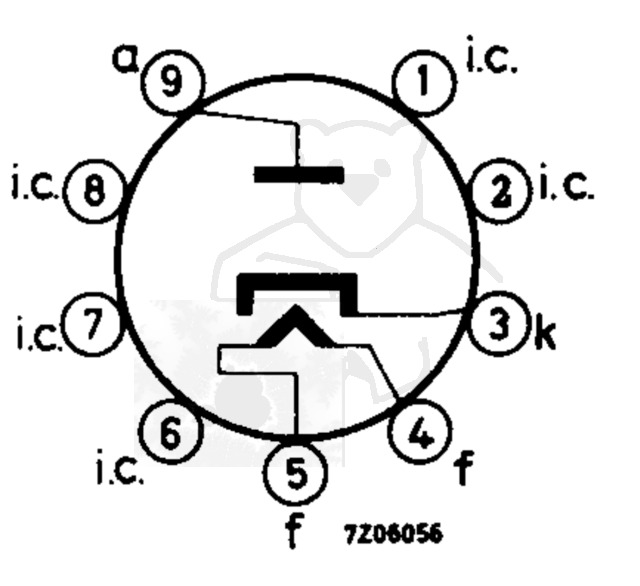

🔎 Sockelschaltung der PY82

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PY82
Datenblatt PY82 La Radiotechnique [www.tubedata.info].pdf (49 kB)
Datenblatt PY82 Lamina [www.tubedata.info].pdf (567 kB)
Datenblatt PY82 Mazda Belvu [www.tubedata.info].pdf (205 kB)
Datenblatt PY82 Philips Version 1 [www.tubedata.info].pdf (212 kB)
Datenblatt PY82 Philips Version 2 [www.tubedata.info].pdf (62 kB)
Datenblatt PY82 Valvo.pdf (43 kB)
Pruefkarte PY80 PY82 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PY82 19Y3 - Funke W19 Roehrenpruefer.pdf (131 kB)
