đ Beschreibung der Röhre: PL82 Inventarnummer: 05518
| Name | â PL82 |
| Vergleichsname | 16A5 |
| Hersteller | â Tungsram |
| Heizspannung (Volt) | 16,5 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | X6 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S123a |
đ Beschreibung der Systeme fĂŒr die Röhre: PL82
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PL82
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PL82
Datenblatt PL82 La Radiotechnique [www.tubedata.info].pdf (101 kB)
Datenblatt PL82 Lamina [www.tubedata.info].pdf (3237 kB)
Datenblatt PL82 Lorenz.pdf (170 kB)
Datenblatt PL82 Mazda Belvu [www.tubedata.info].pdf (258 kB)
Datenblatt PL82 Philips [www.tubedata.info].pdf (862 kB)
Datenblatt PL82 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (3692 kB)
Pruefkarte PL82 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte PL82 16A5 - Funke W19 Roehrenpruefer.pdf (168 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PL82

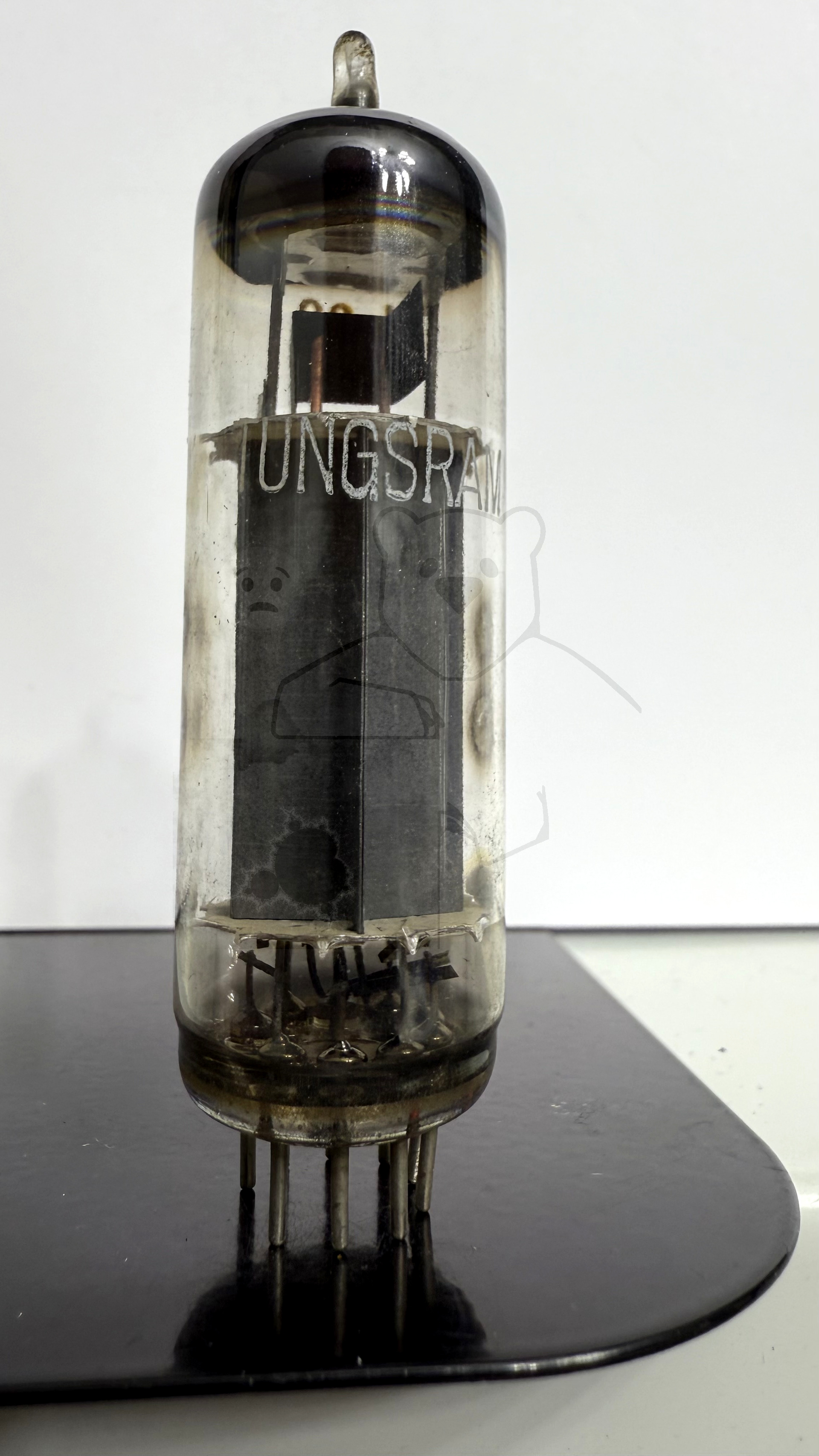

Röhre PL82 #5518 Bild 1
