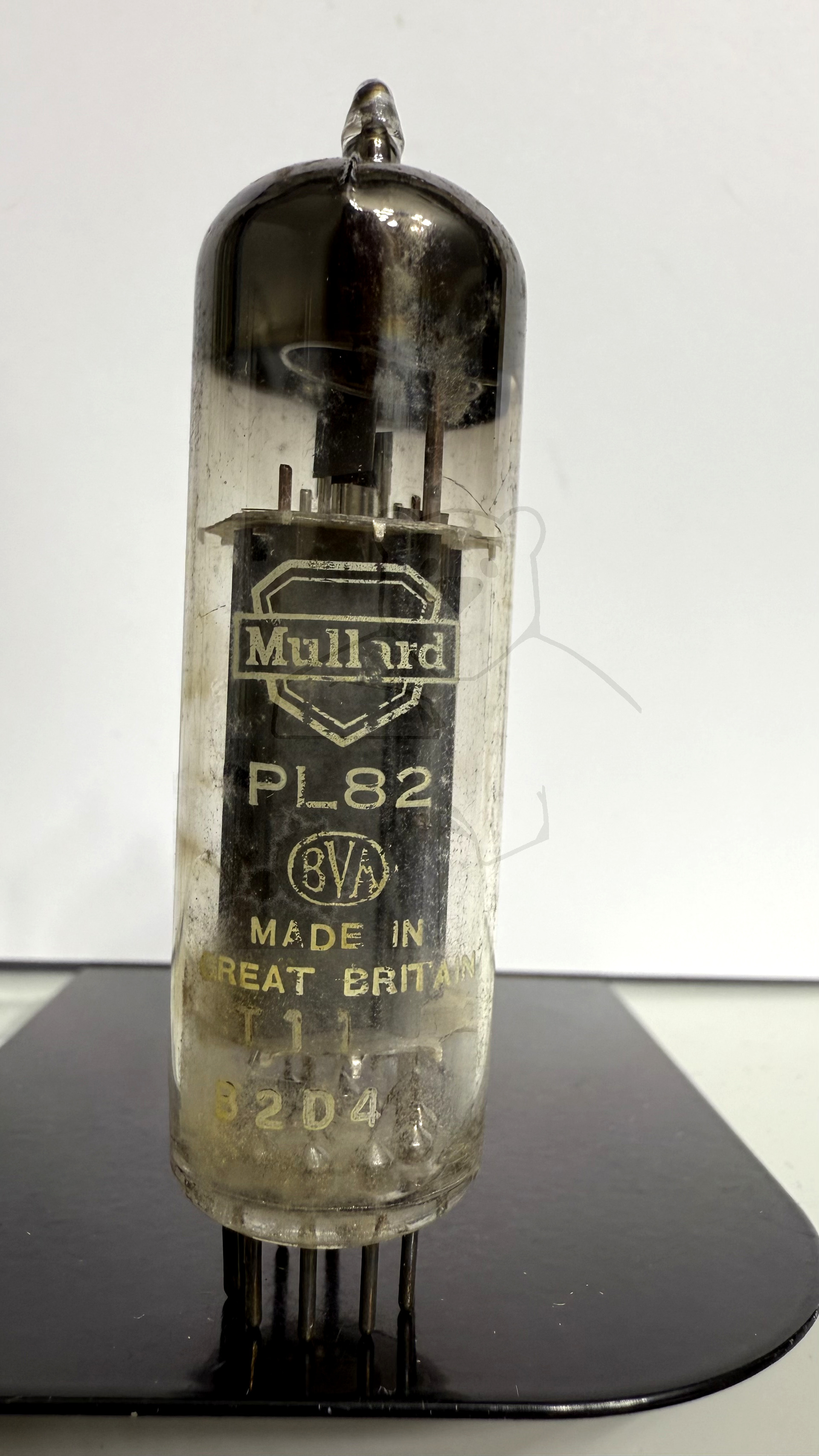

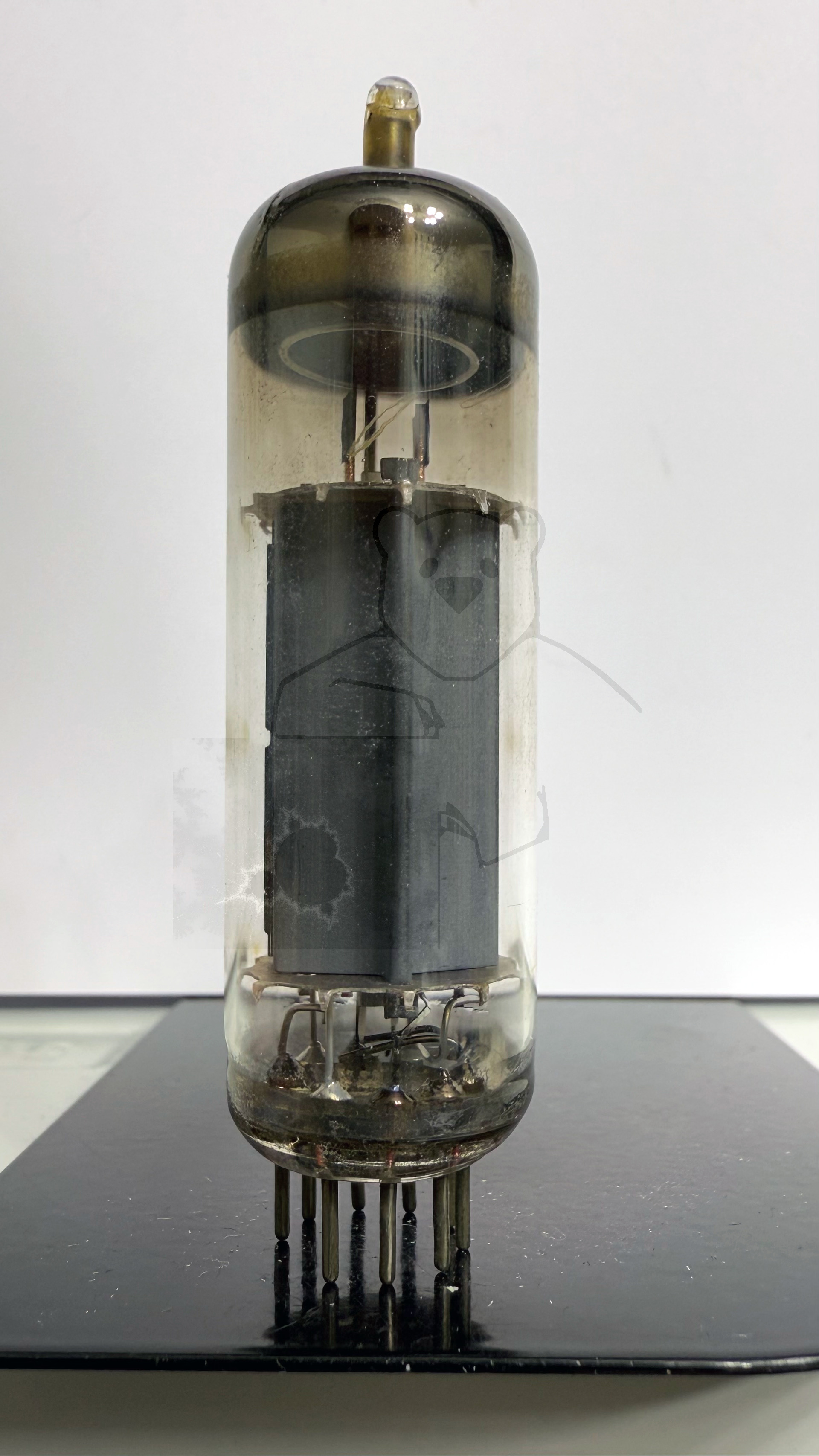

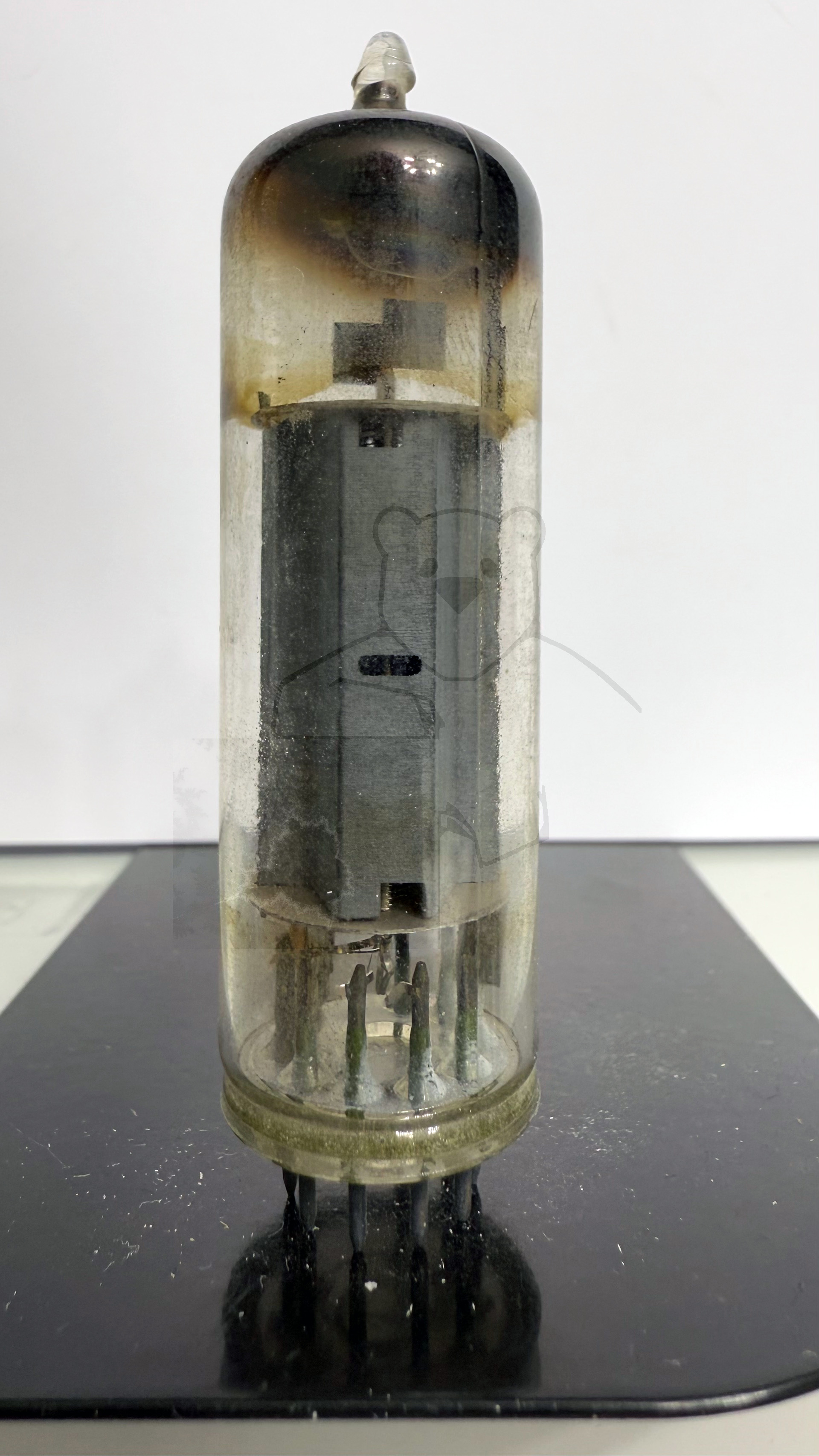

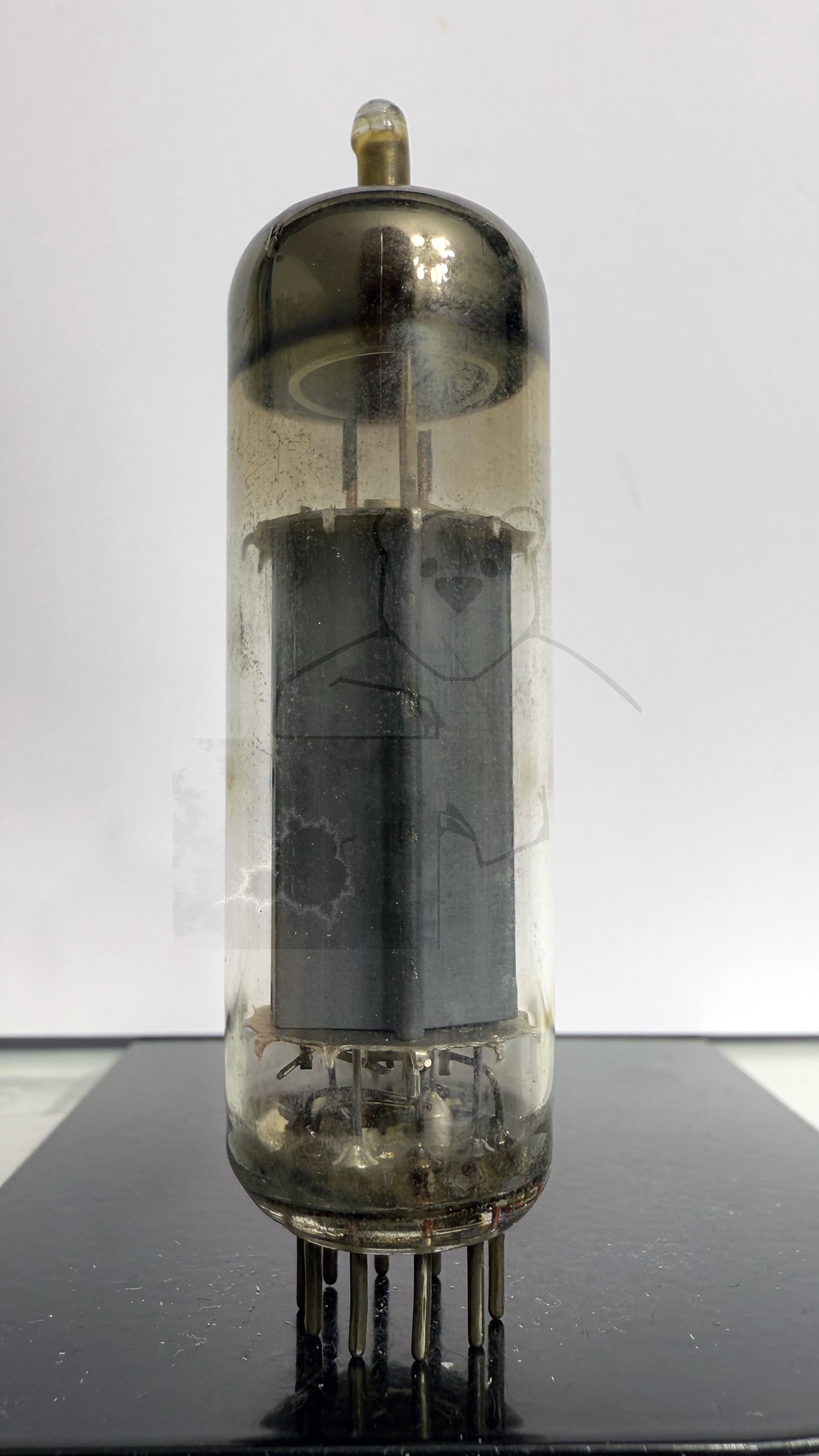

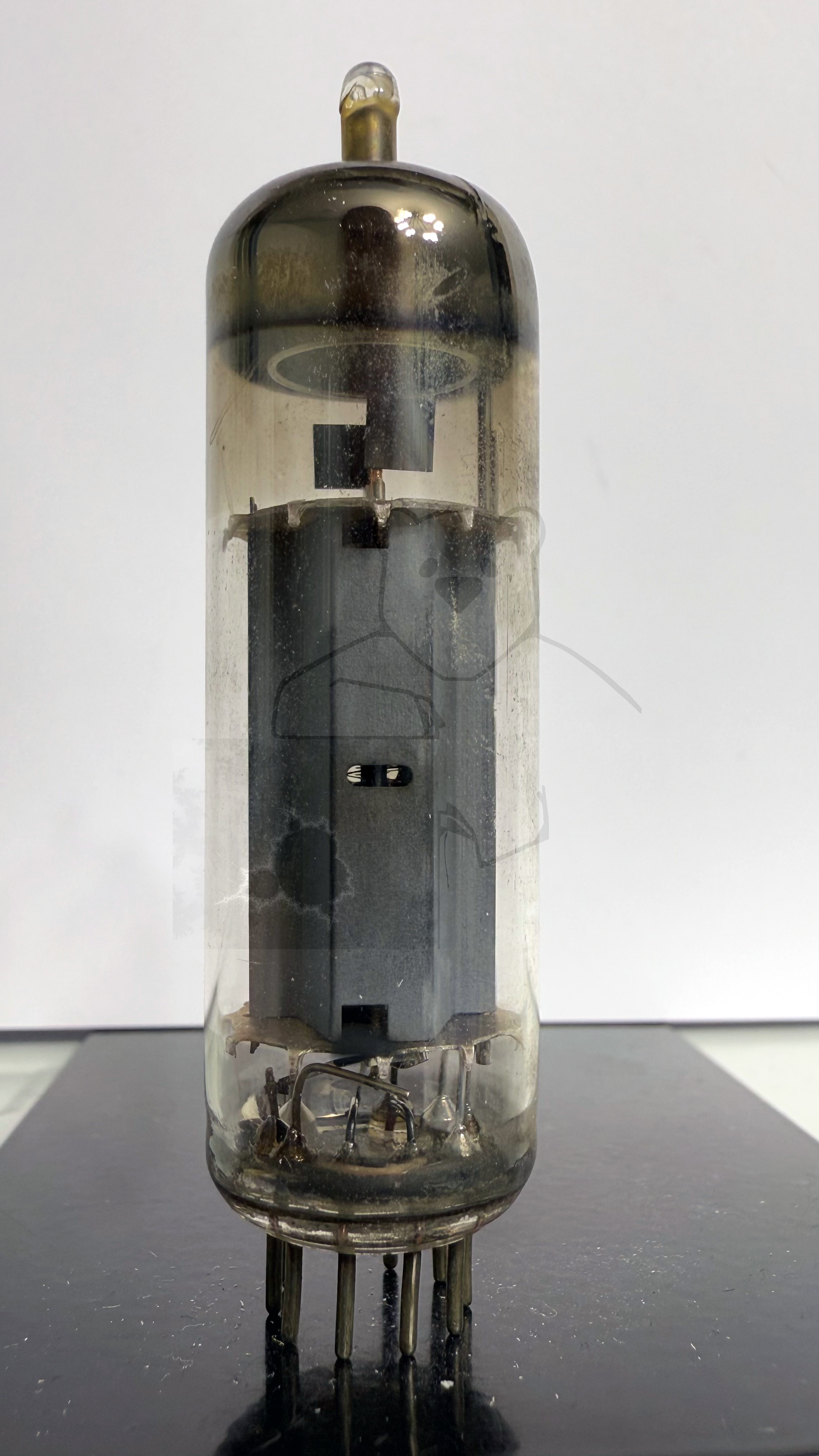

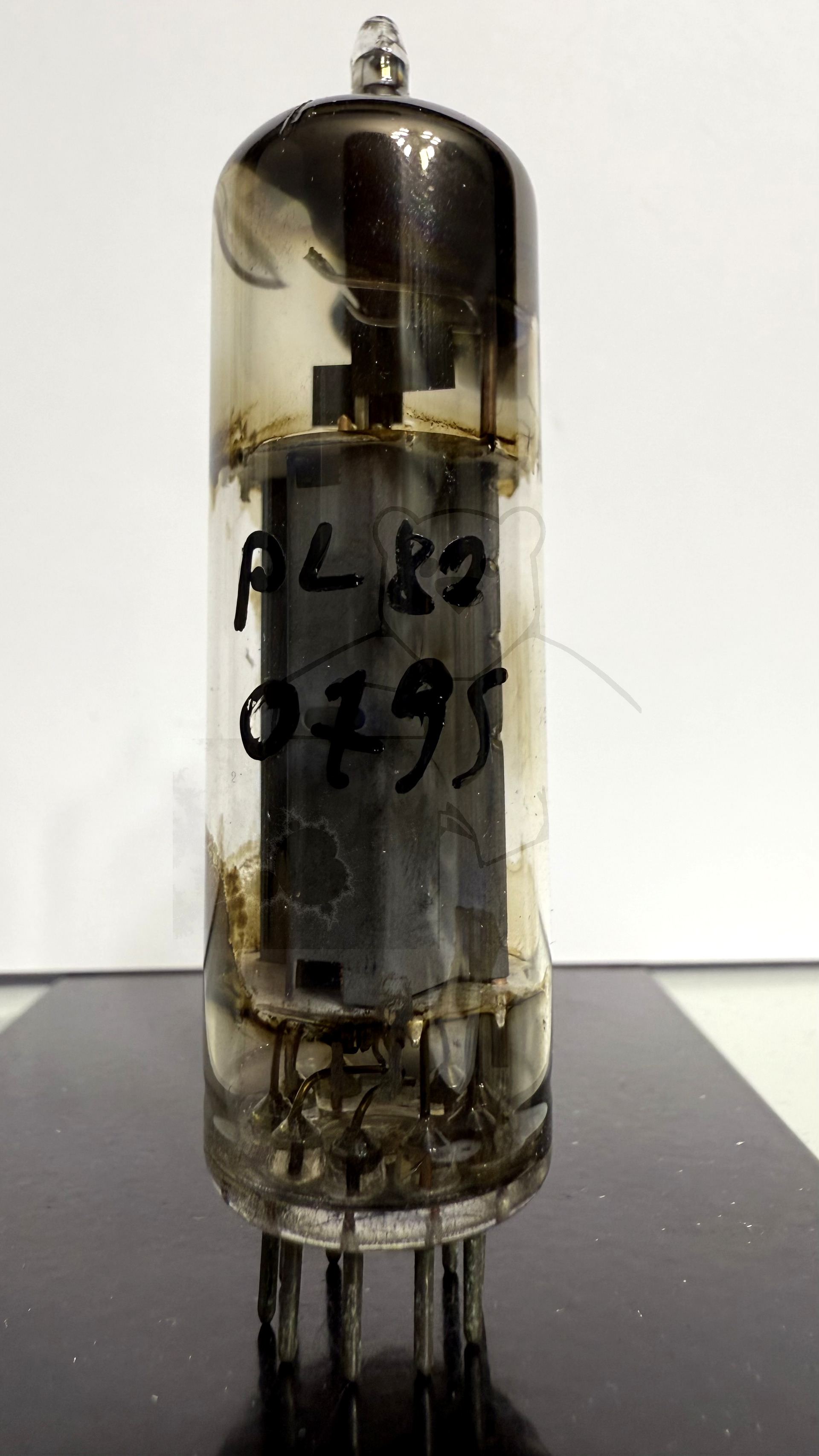

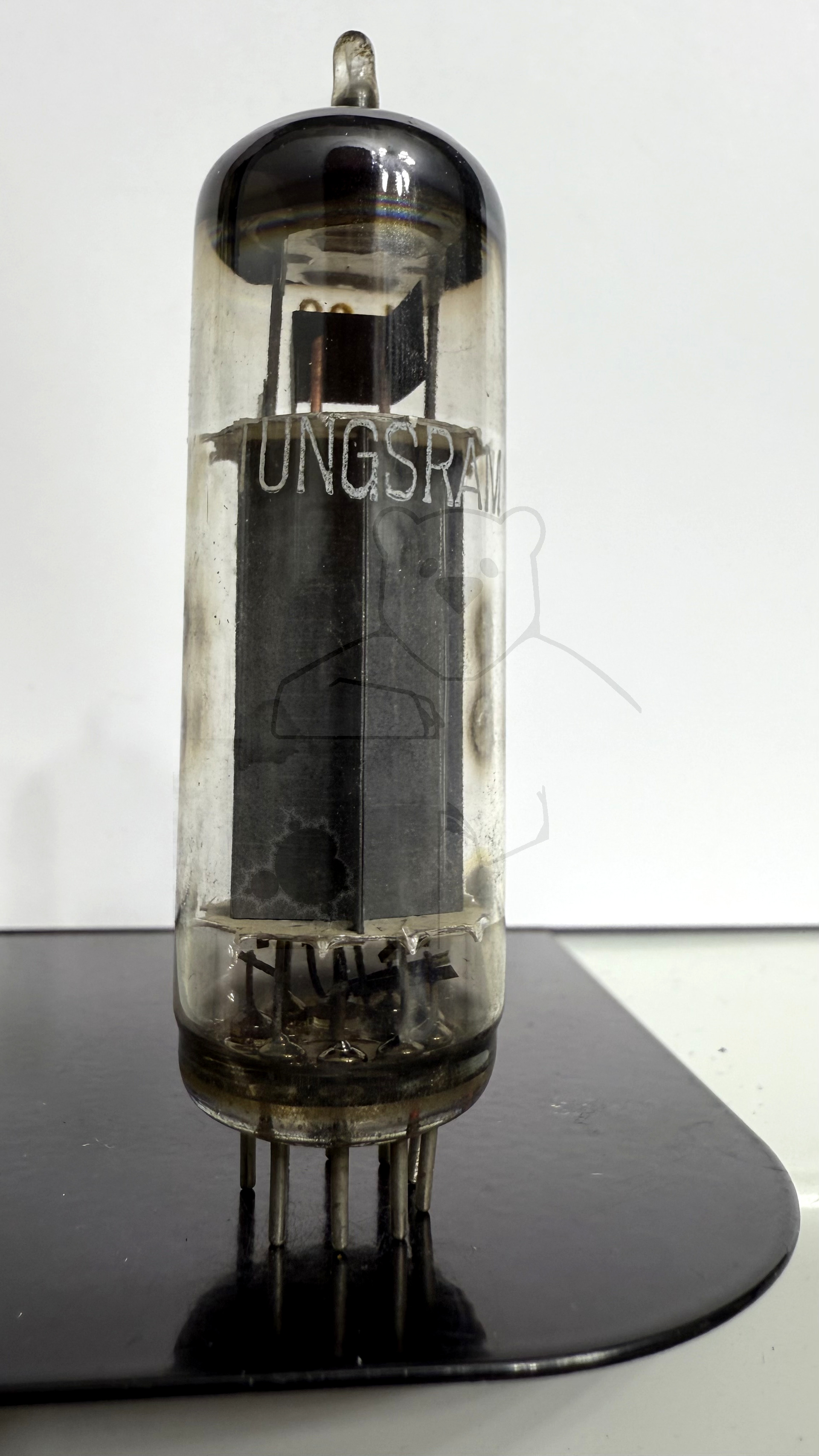

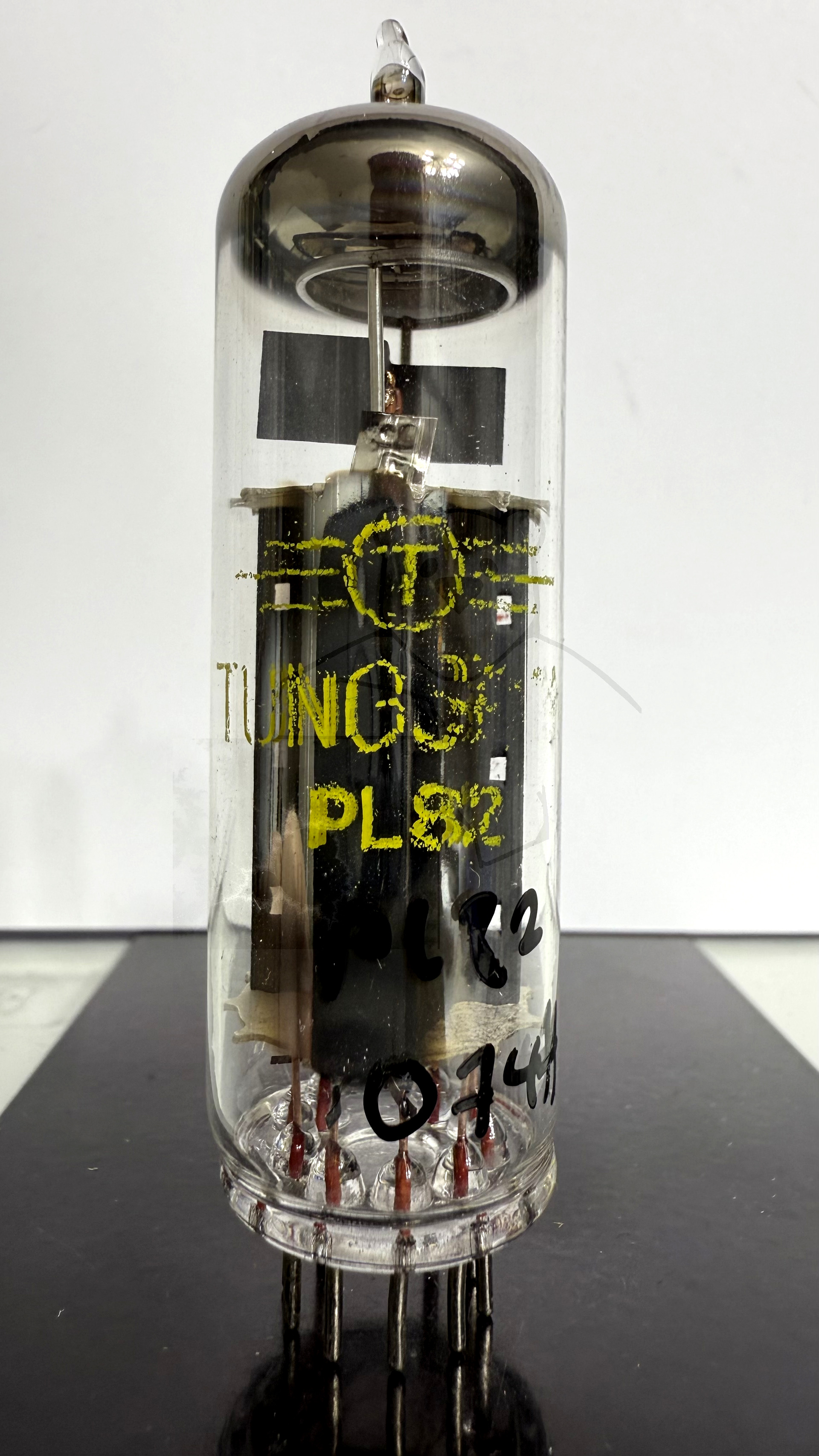

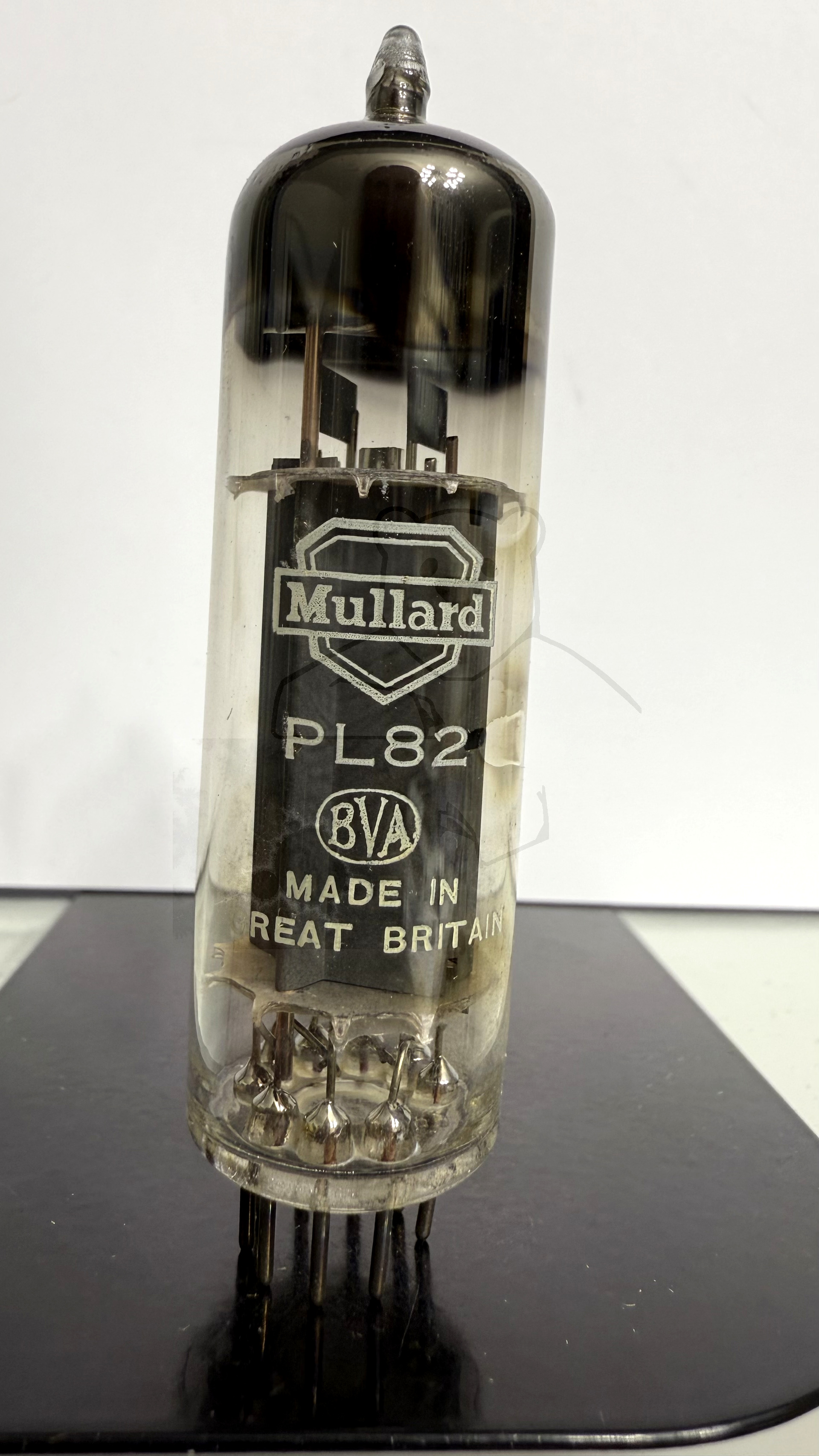

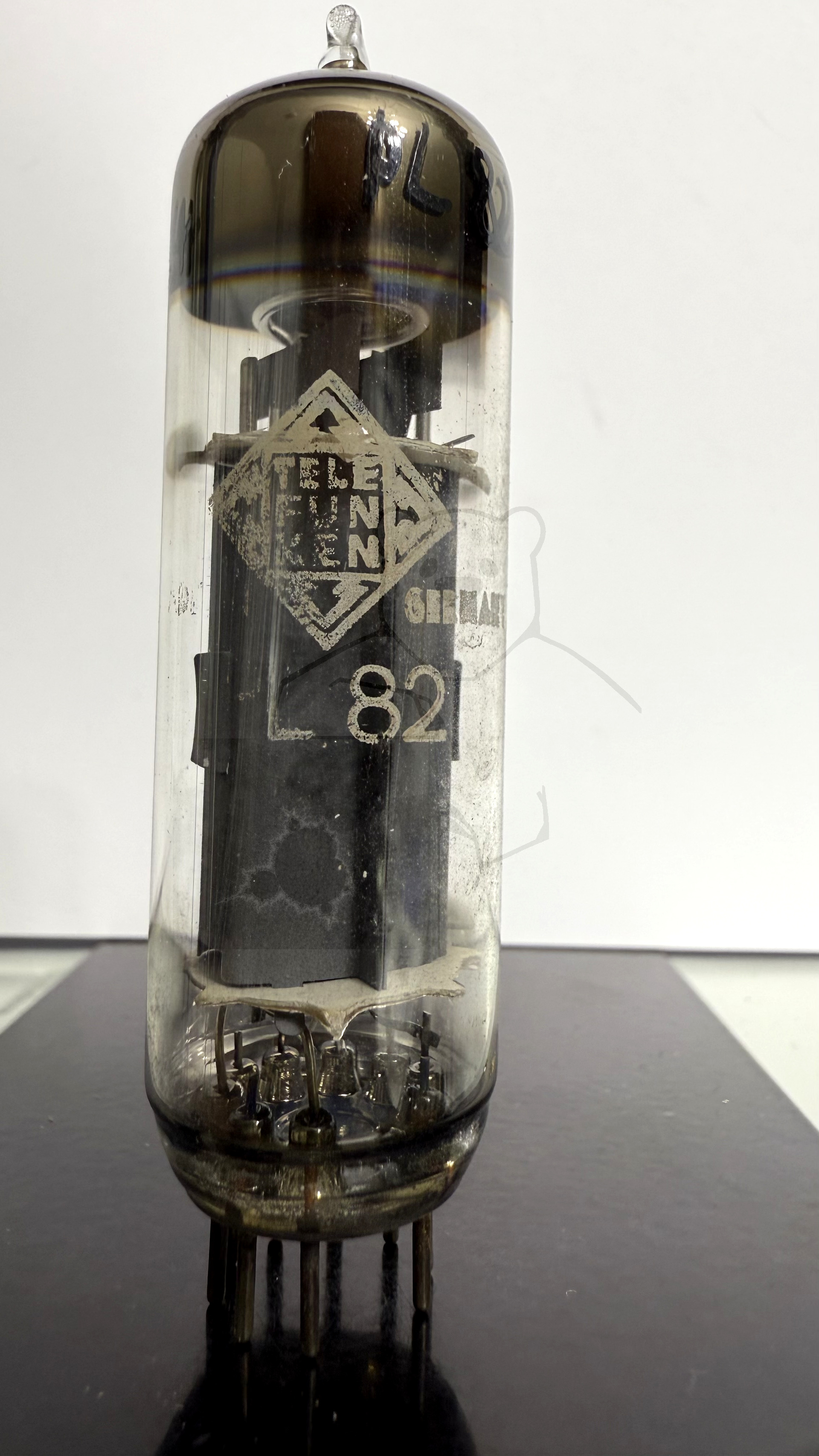

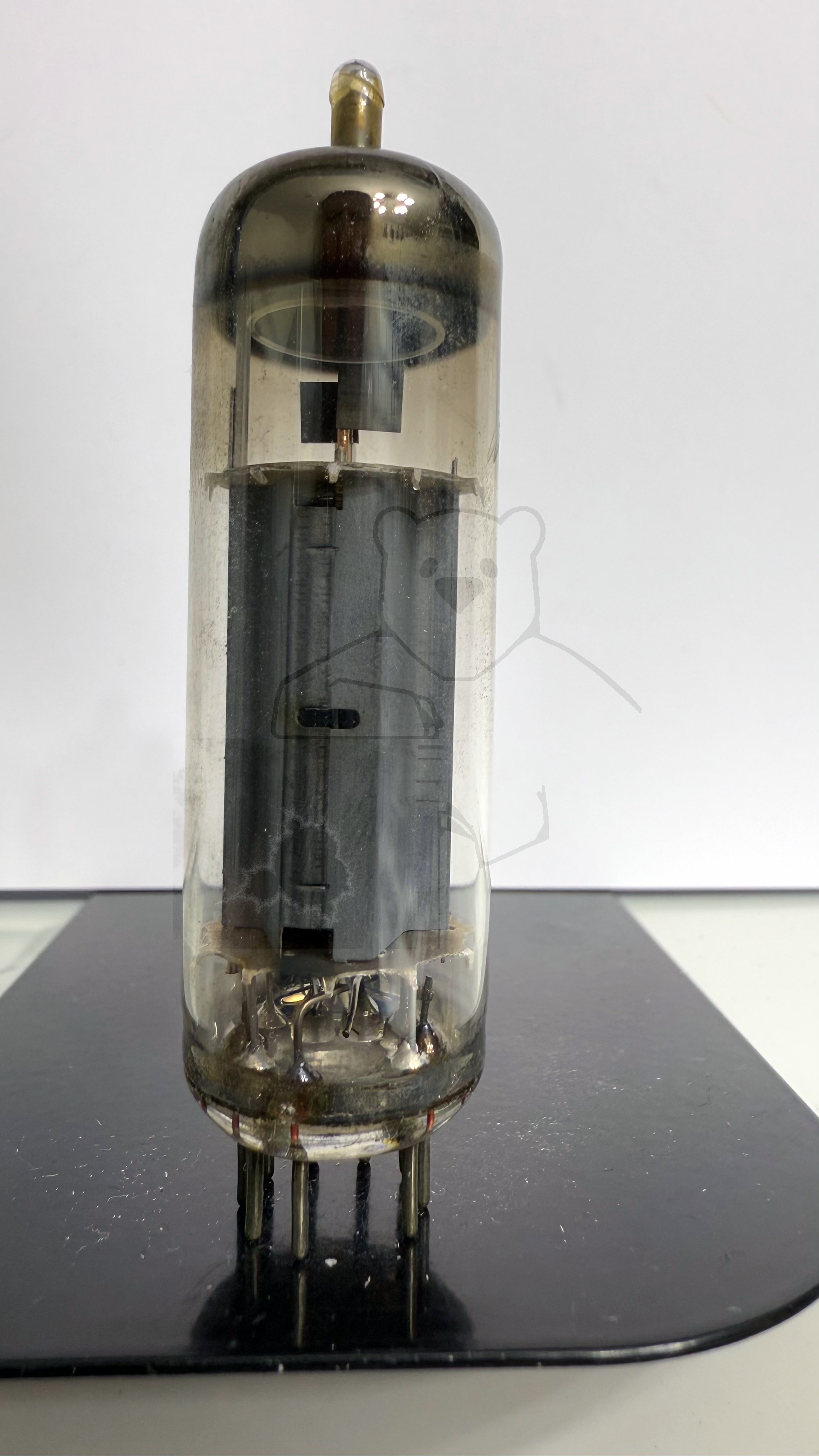

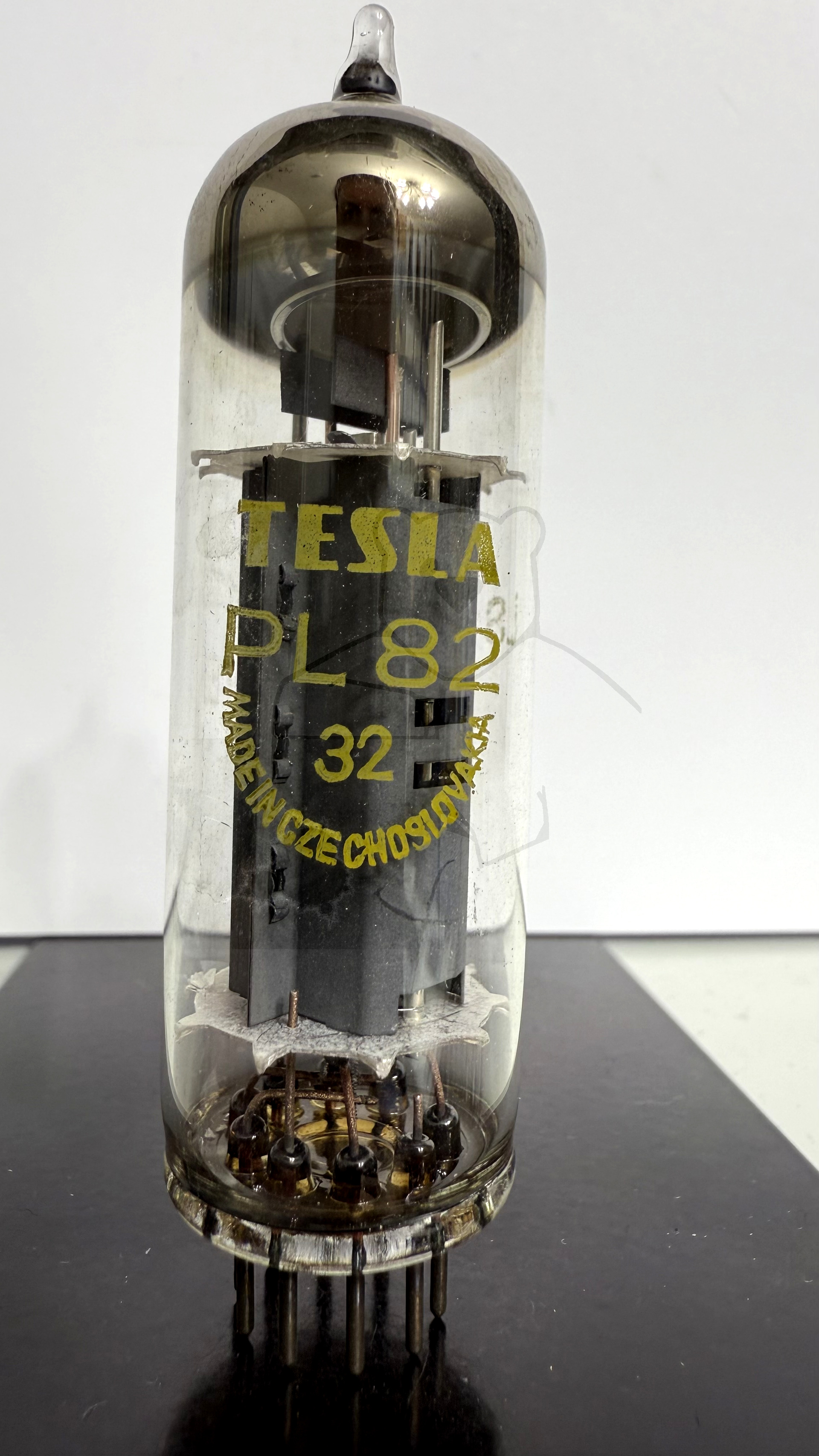

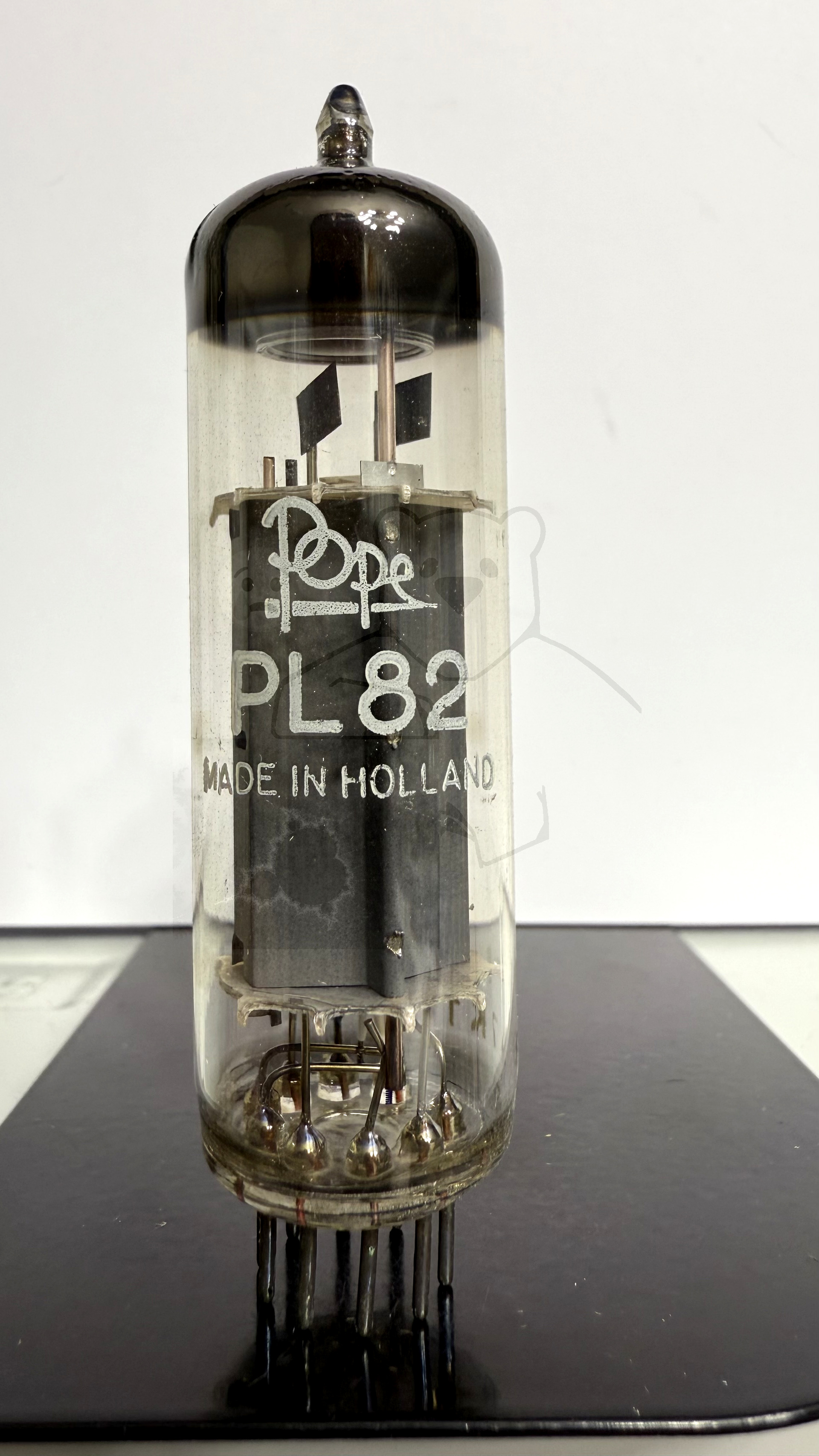

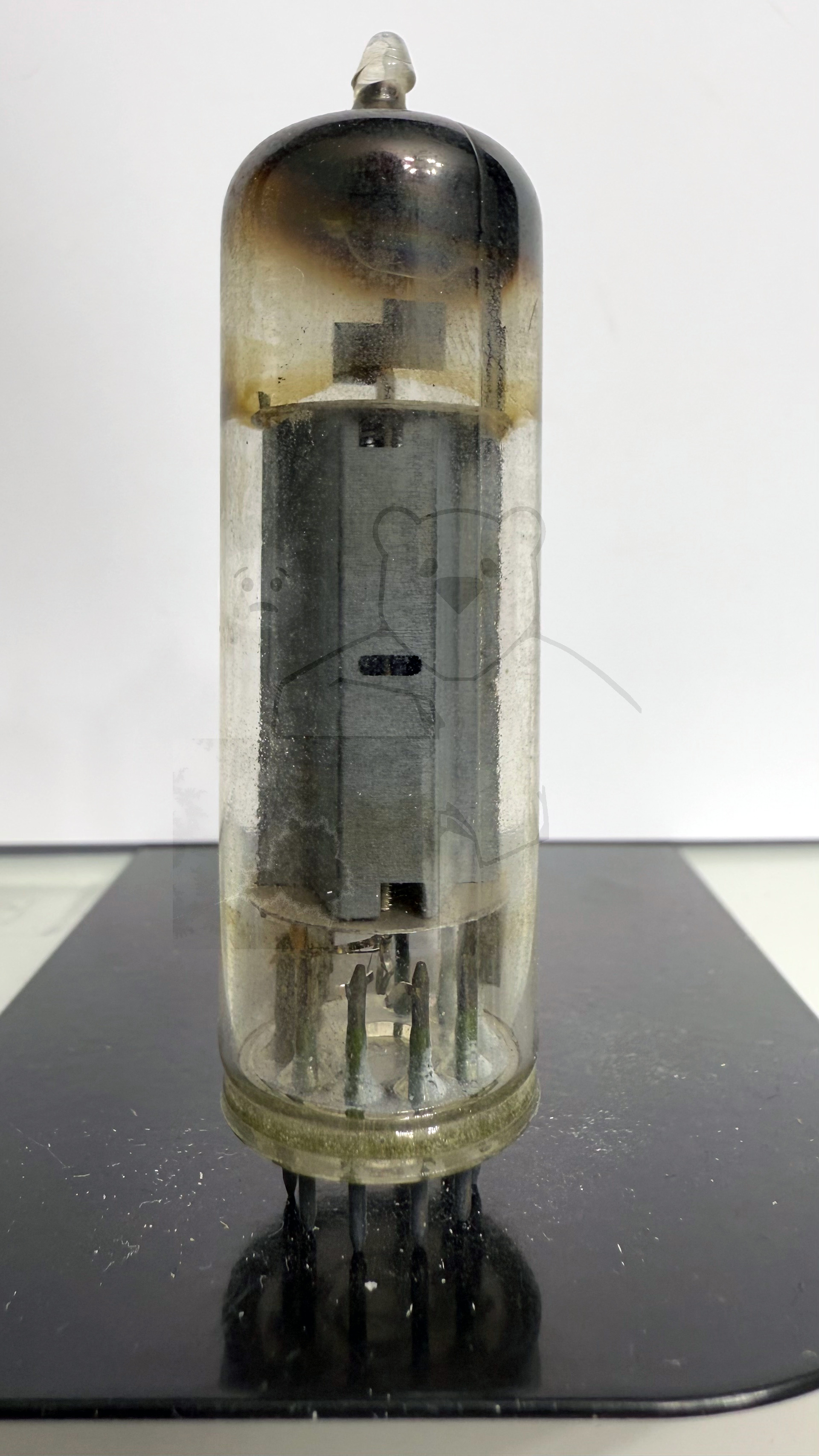

Daten und Bilder der Röhre: PL82

🔎 Beschreibung der Röhre: PL82

Name	PL82
Vergleichsname	16A5
Heizspannung (Volt)	16,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PL82

	System 1
Kathode	3
Gitter 1	2
Gitter 2	9
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

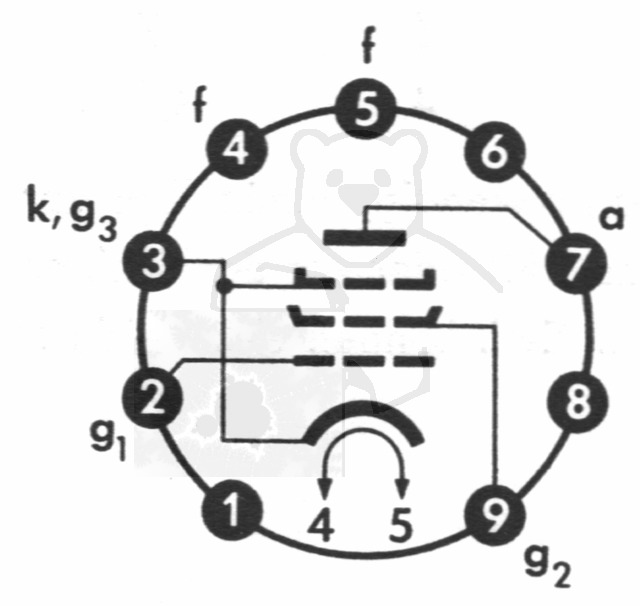

🔎 Sockelschaltung der PL82

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL82
Datenblatt PL82 La Radiotechnique [www.tubedata.info].pdf (101 kB)
Datenblatt PL82 Lamina [www.tubedata.info].pdf (3237 kB)
Datenblatt PL82 Lorenz.pdf (170 kB)
Datenblatt PL82 Mazda Belvu [www.tubedata.info].pdf (258 kB)
Datenblatt PL82 Philips [www.tubedata.info].pdf (862 kB)
Datenblatt PL82 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (3692 kB)
Pruefkarte PL82 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte PL82 16A5 - Funke W19 Roehrenpruefer.pdf (168 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
