đ Beschreibung der Röhre: UY41 Inventarnummer: 05426
| Name | â UY41 |
| Vergleichsname | |
| Hersteller | â Lorenz |
| Heizspannung (Volt) | 31 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 29 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S123b |
đ Beschreibung der Systeme fĂŒr die Röhre: UY41
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UY41
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UY41
Anwendung UY41 [www.tubedata.info].pdf (240 kB)
Anwendung UY41 Funkschau.pdf (34 kB)
Datenblatt UY41 Miniwatt [www.tubedata.info].pdf (175 kB)
Datenblatt UY41 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (990 kB)
Pruefkarte UY41 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte UY41 V311 - Funke W19 Roehrenpruefer.pdf (146 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UY41

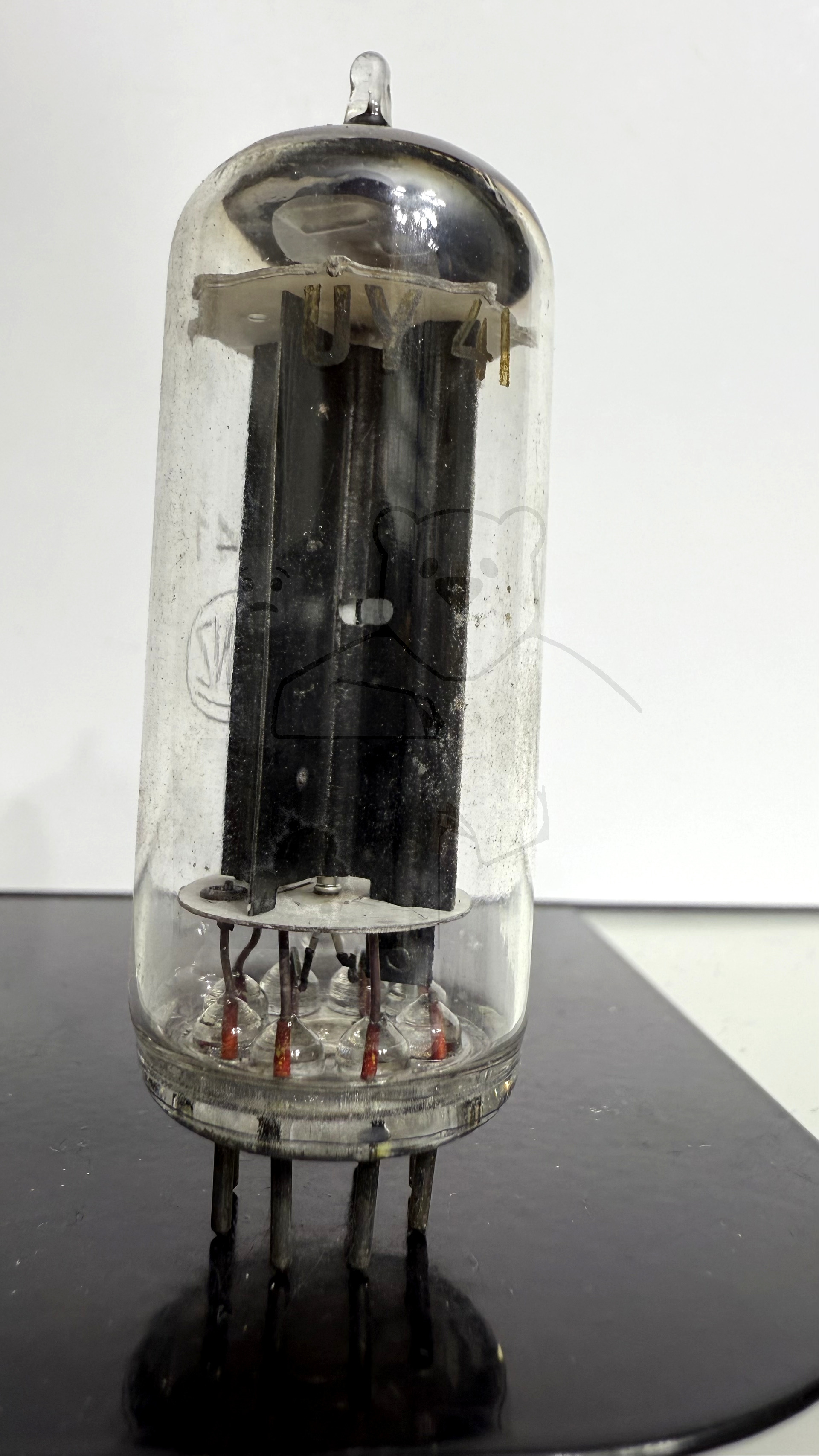

Röhre UY41 #5426 Bild 1
