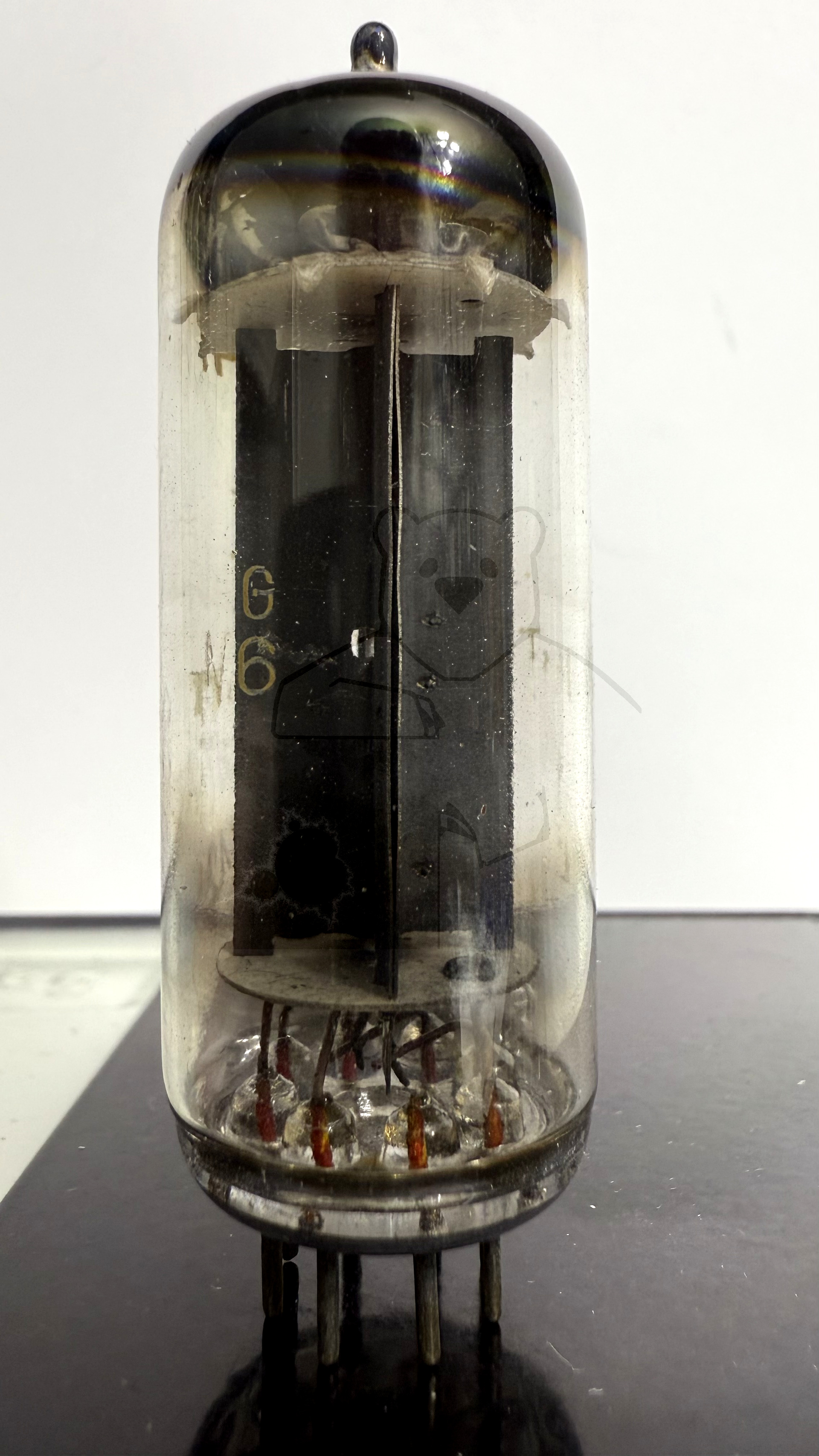

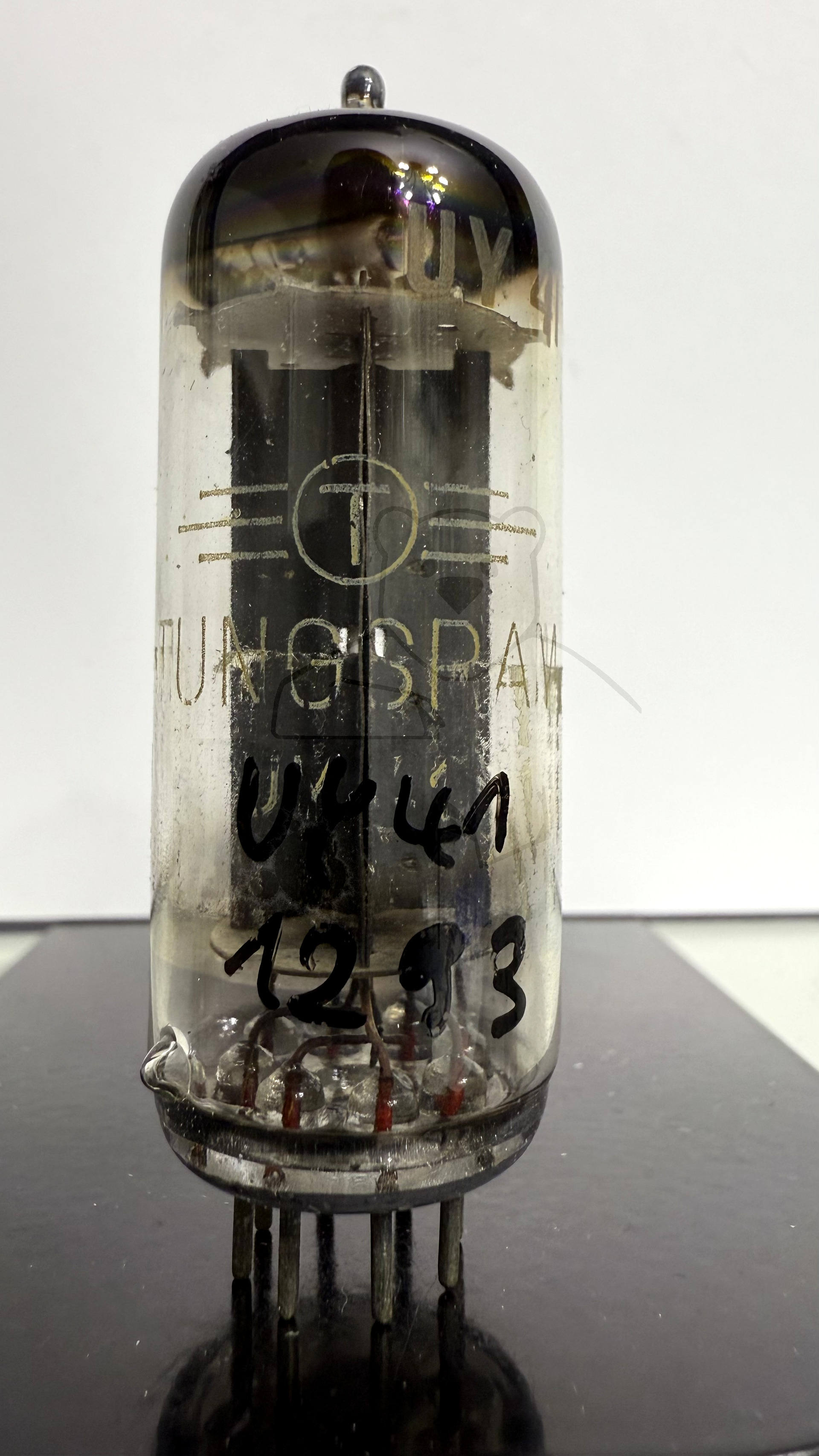

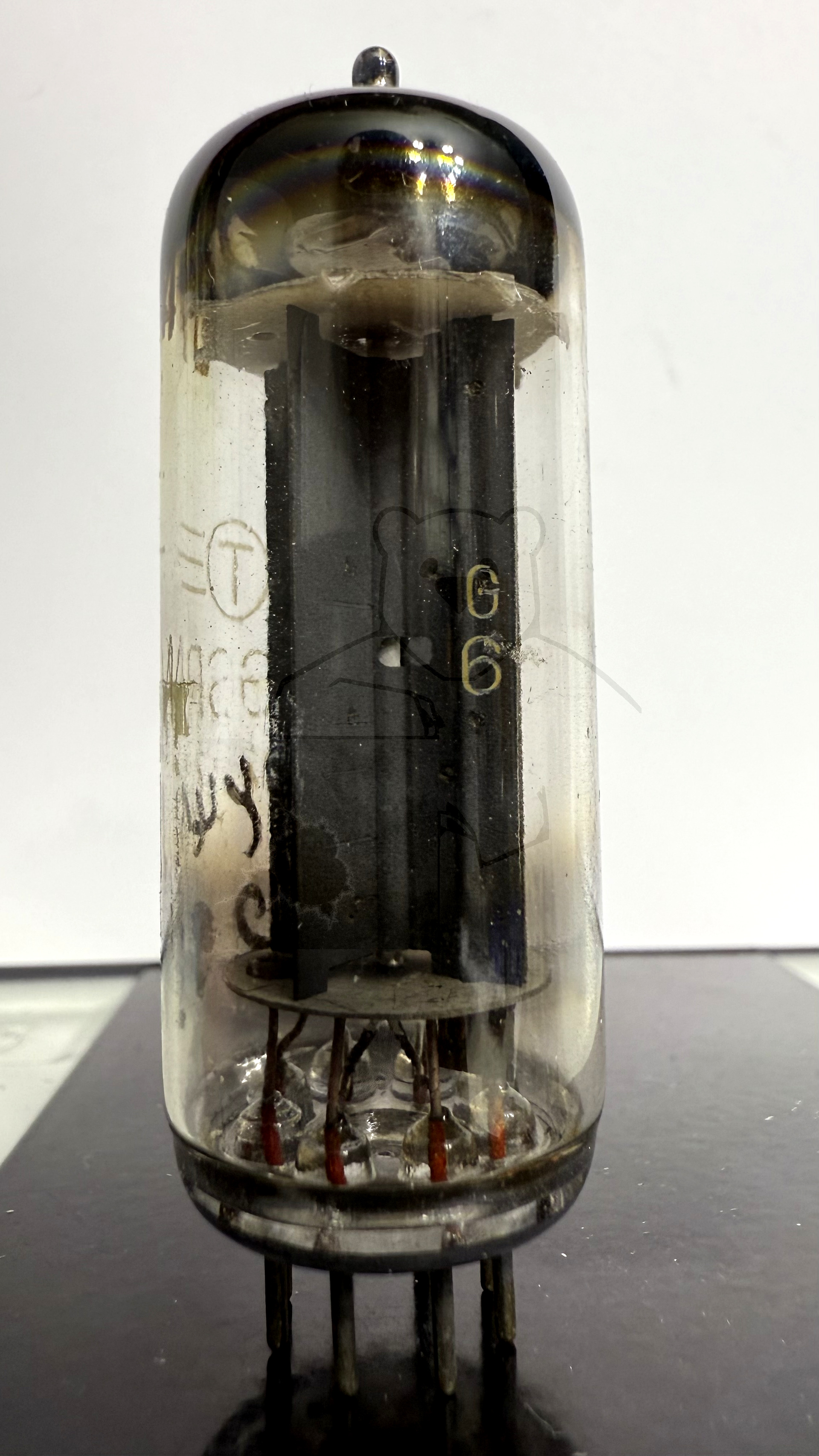

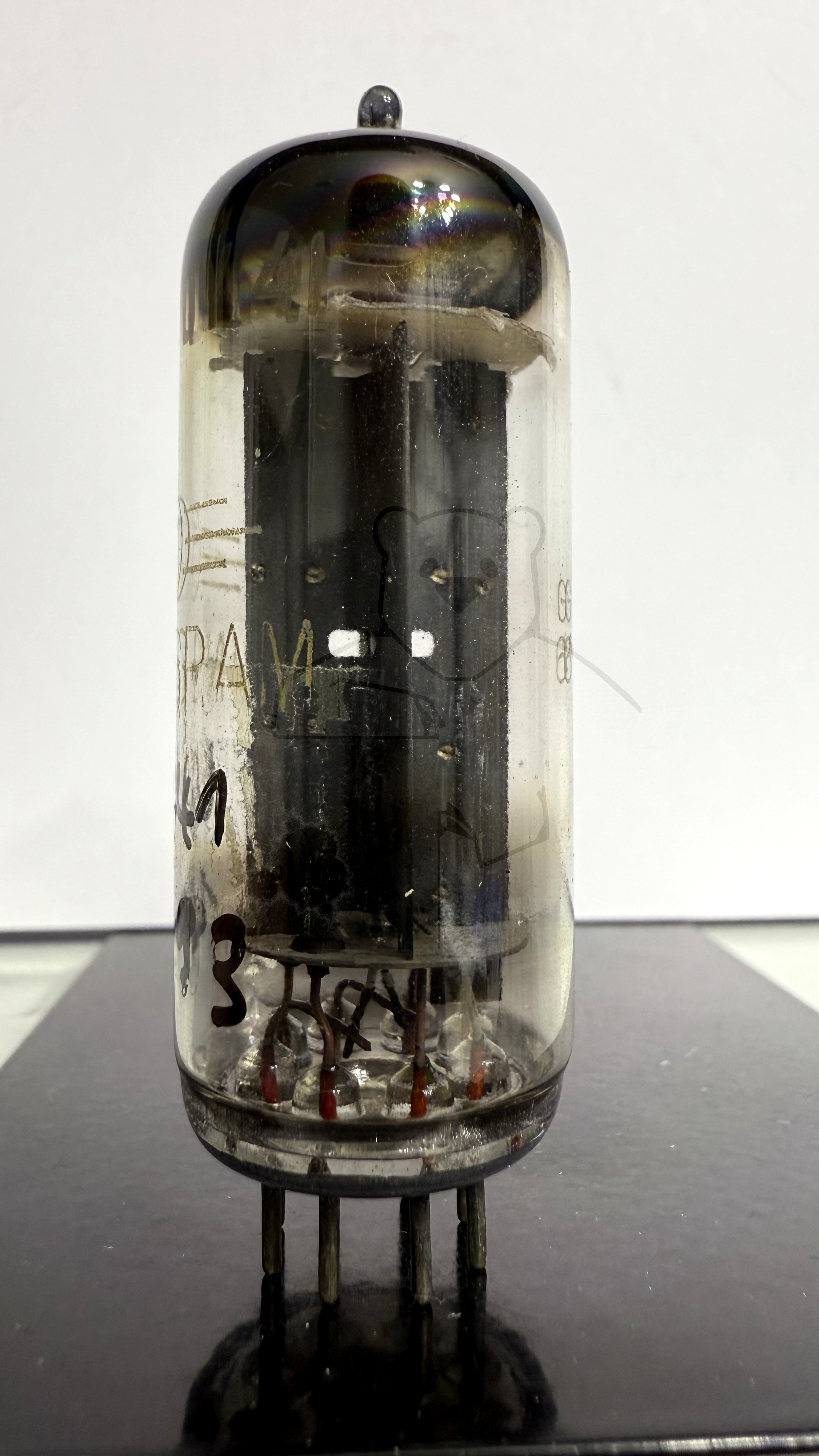

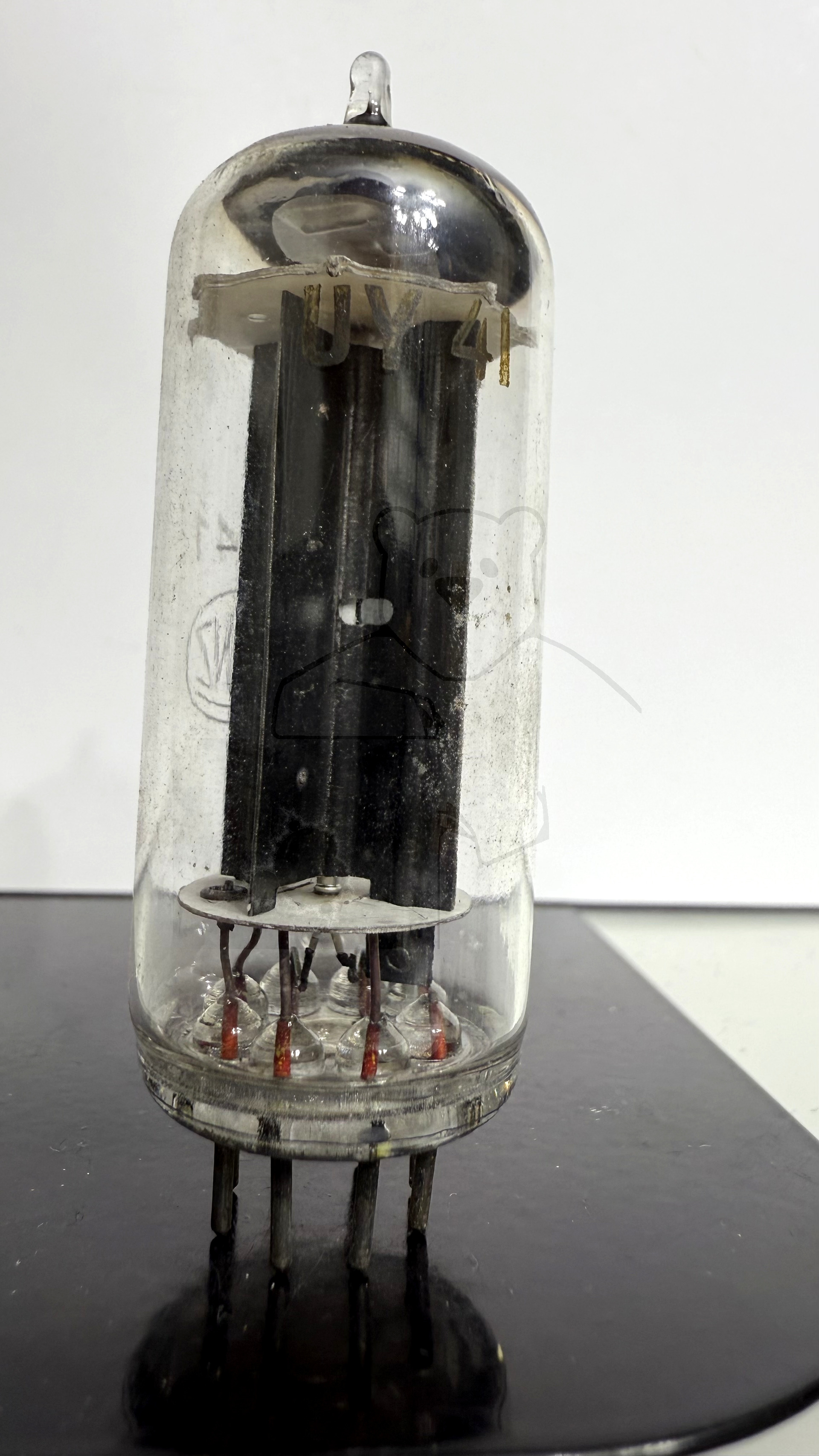

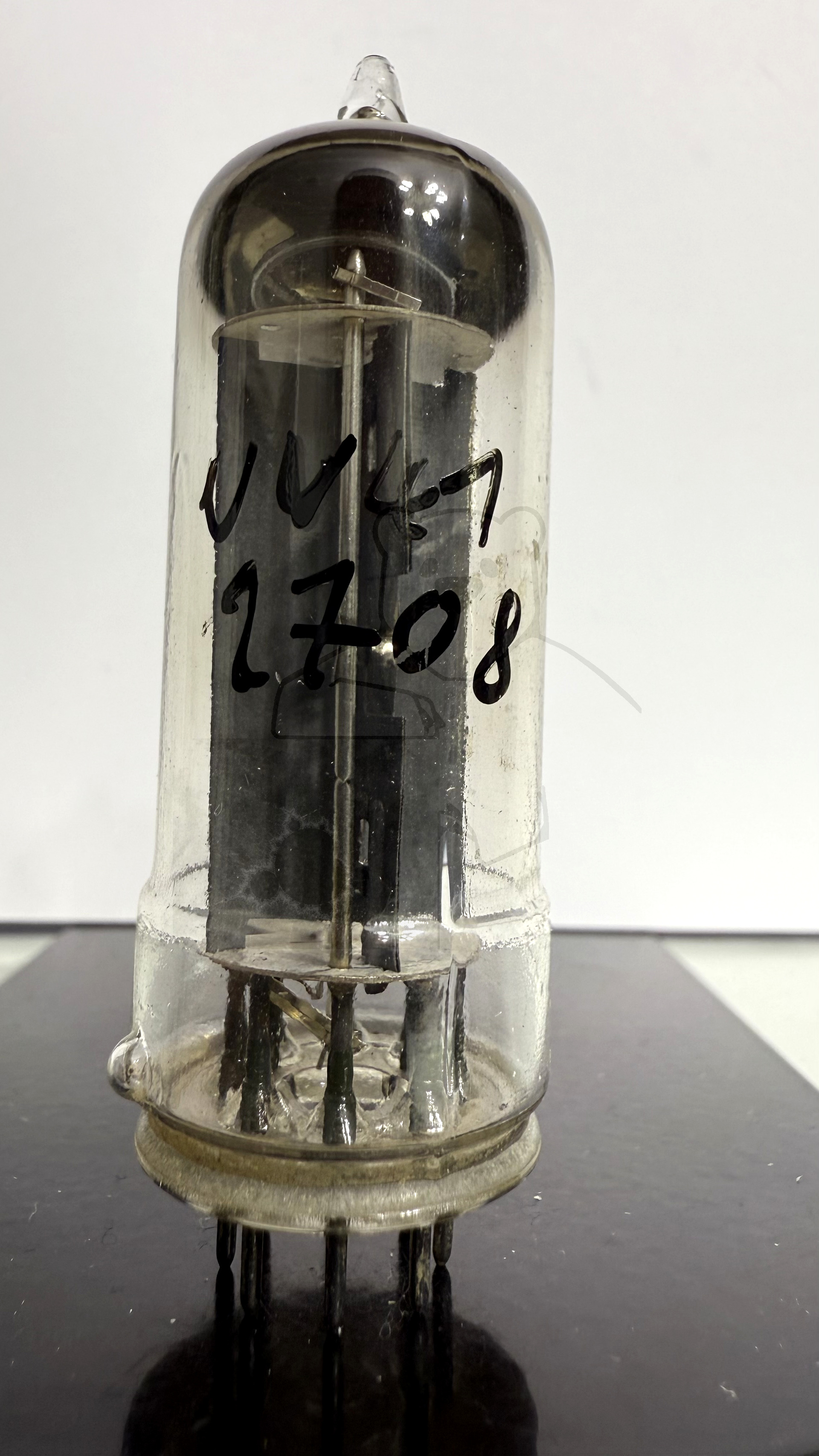

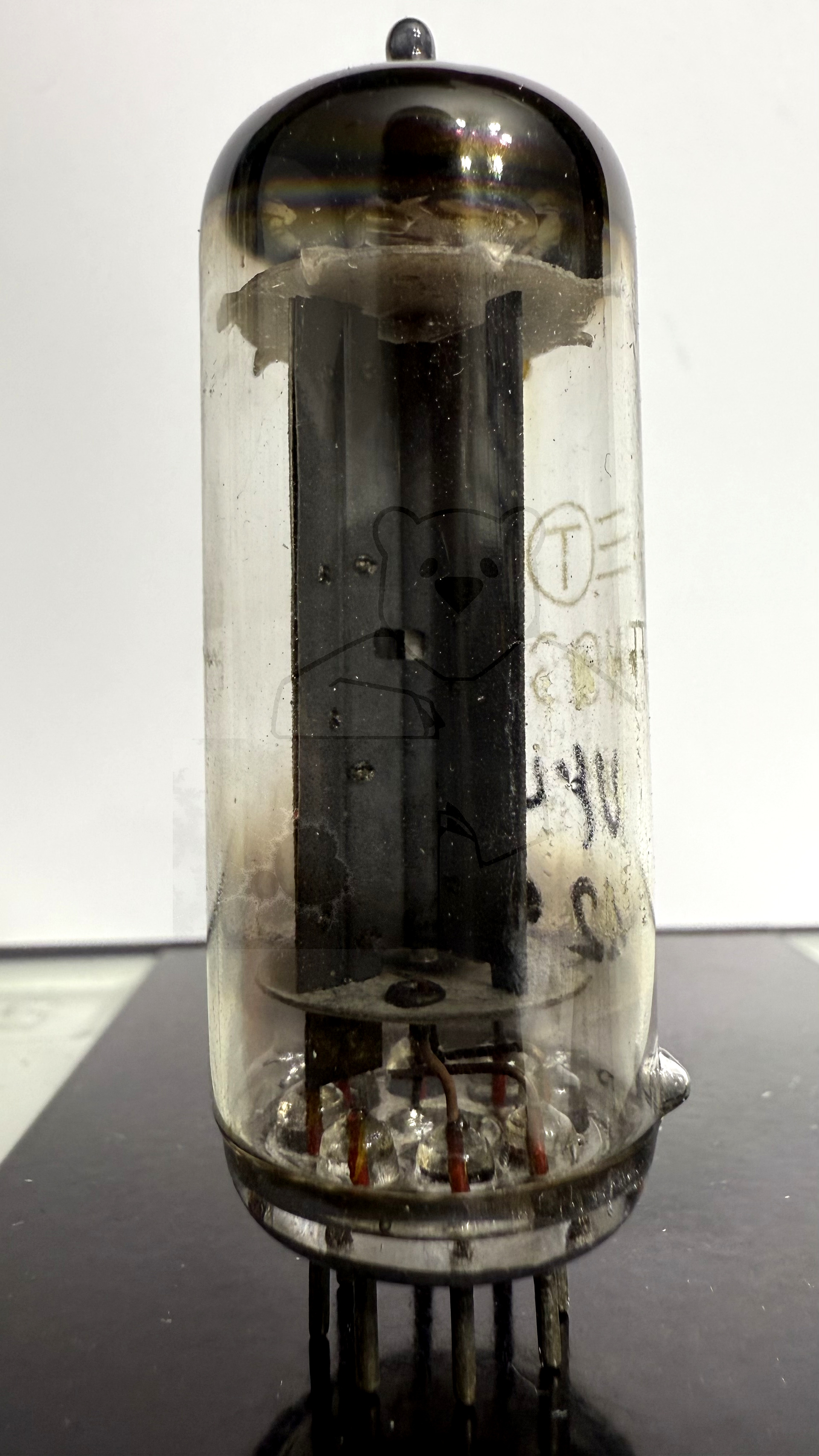

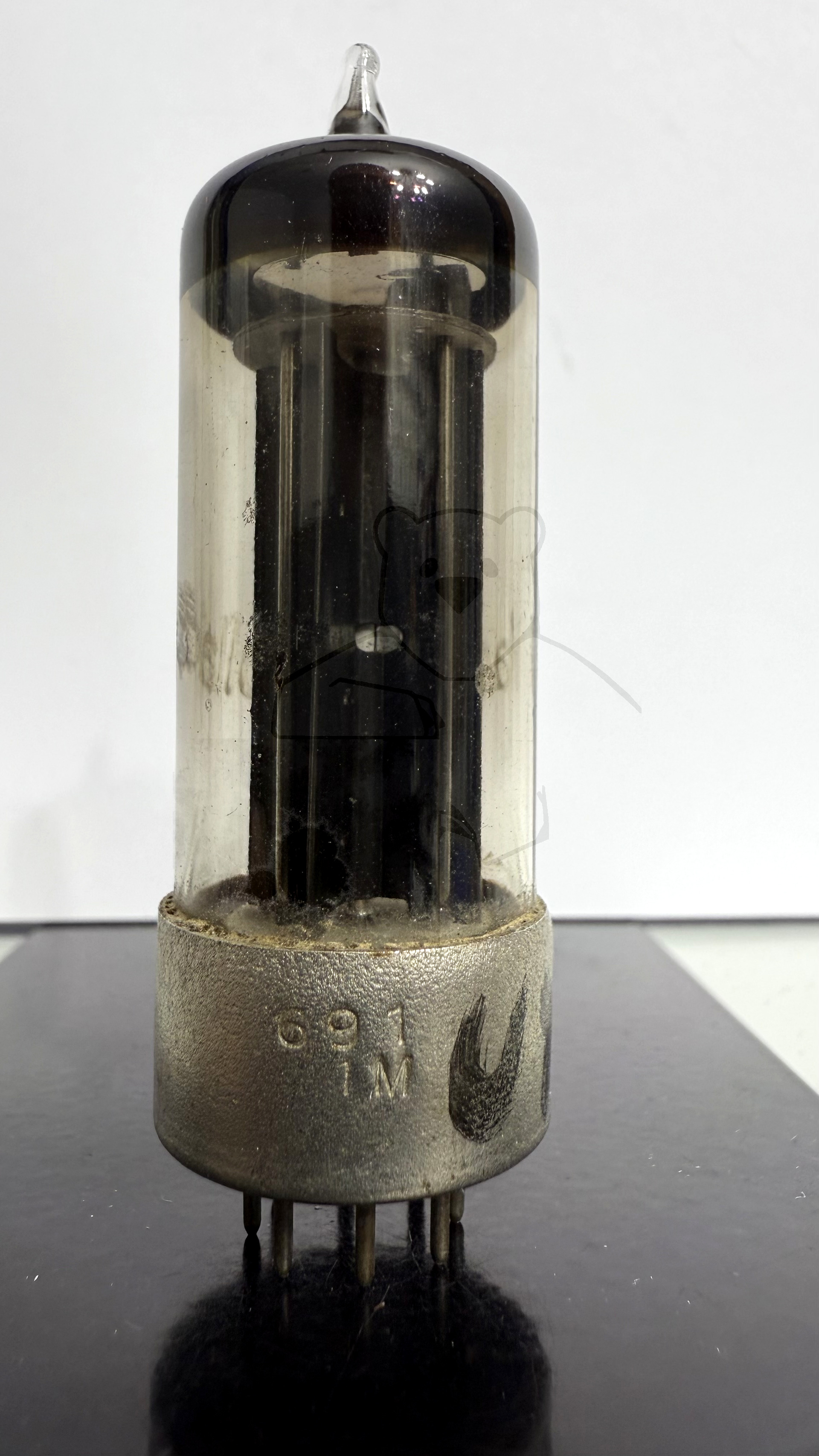

Daten und Bilder der Röhre: UY41

🔎 Beschreibung der Röhre: UY41

Name	UY41
Vergleichsname
Heizspannung (Volt)	31
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UY41

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

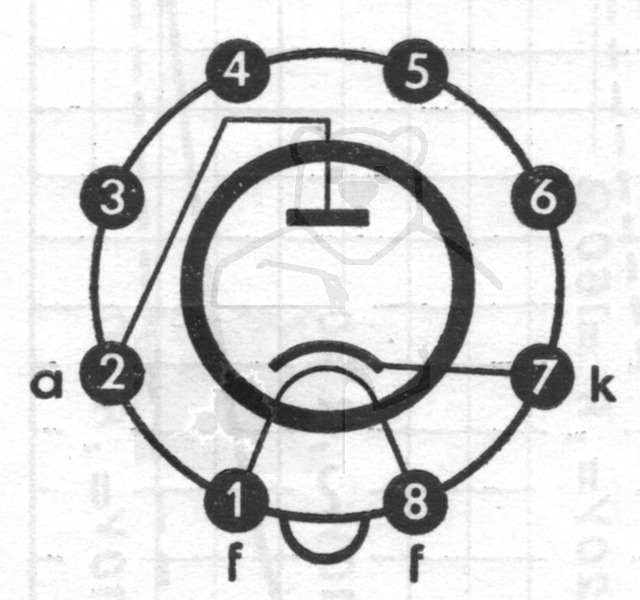

🔎 Sockelschaltung der UY41

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UY41
Anwendung UY41 [www.tubedata.info].pdf (240 kB)
Anwendung UY41 Funkschau.pdf (34 kB)
Datenblatt UY41 Miniwatt [www.tubedata.info].pdf (175 kB)
Datenblatt UY41 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (990 kB)
Pruefkarte UY41 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
Pruefkarte UY41 V311 - Funke W19 Roehrenpruefer.pdf (146 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
