đ Beschreibung der Röhre: EQ80 Inventarnummer: 05366
| Name | â EQ80 |
| Vergleichsname | 6BE7 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 652 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S122a |
đ Beschreibung der Systeme fĂŒr die Röhre: EQ80
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 7 |
| Gitter 2 | 1 |
| Gitter 3 | 2 |
| Gitter 4 | 1 |
| Gitter 5 | 9 |
| Gitter 6 | 1 |
| Gitter 7 | 3 |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Enneode (Nonode), Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EQ80
Bildquelle: Neuberger RPM 370-1 Messkarte
đ DatenblĂ€tter zur Röhre: EQ80
Anwendung EQ80 Funkschau.pdf (143 kB)
Anwendung EQ80 Version 1 [www.tubedata.info].pdf (656 kB)
Anwendung EQ80 Version 2 [www.tubedata.info].pdf (621 kB)
Datenblatt EQ80 Philips [www.tubedata.info].pdf (374 kB)
Pruefkarte EQ80 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte EQ80 6BE7 - Funke W19 Roehrenpruefer.pdf (159 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EQ80

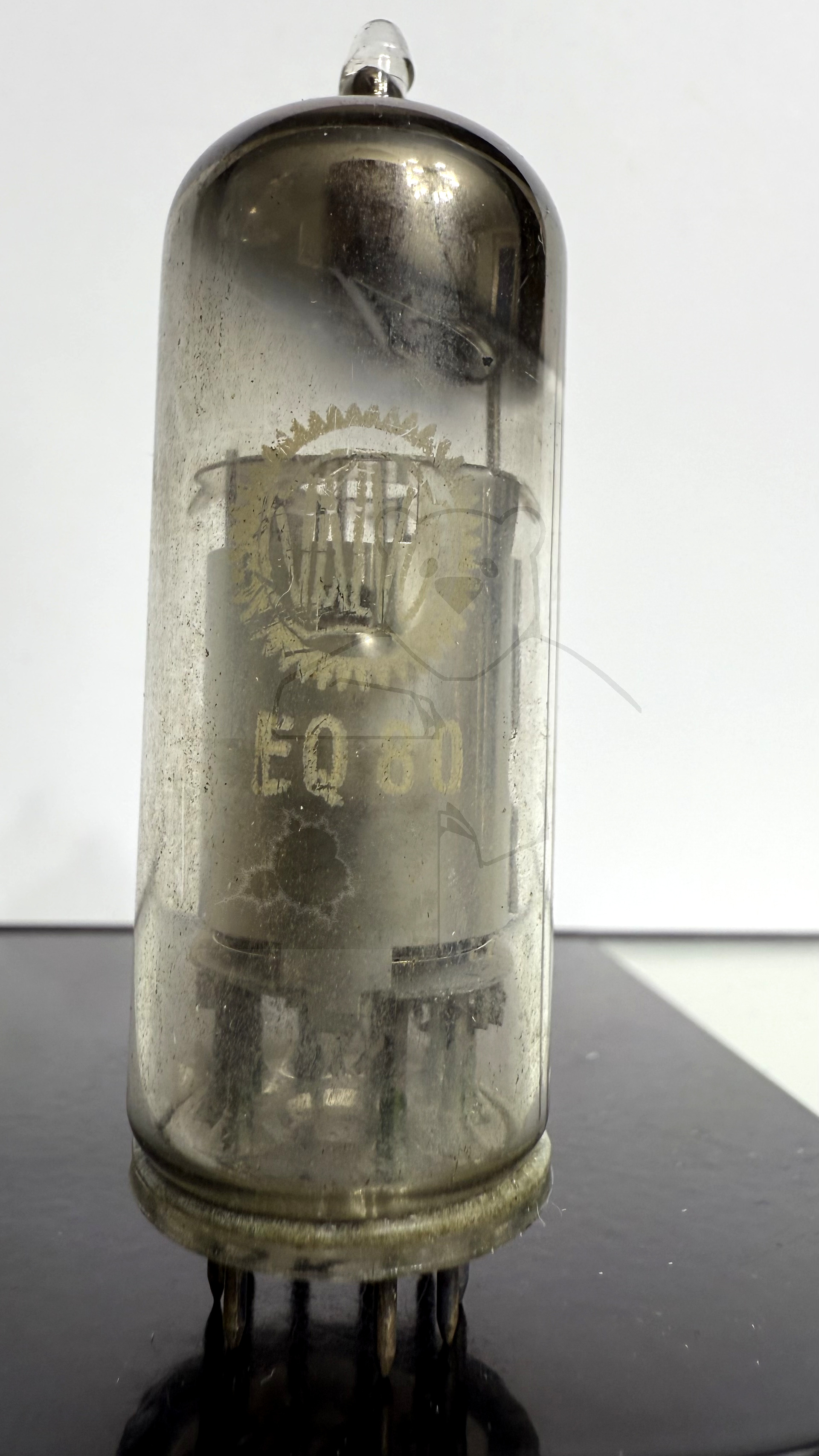

Röhre EQ80 #5366 Bild 1

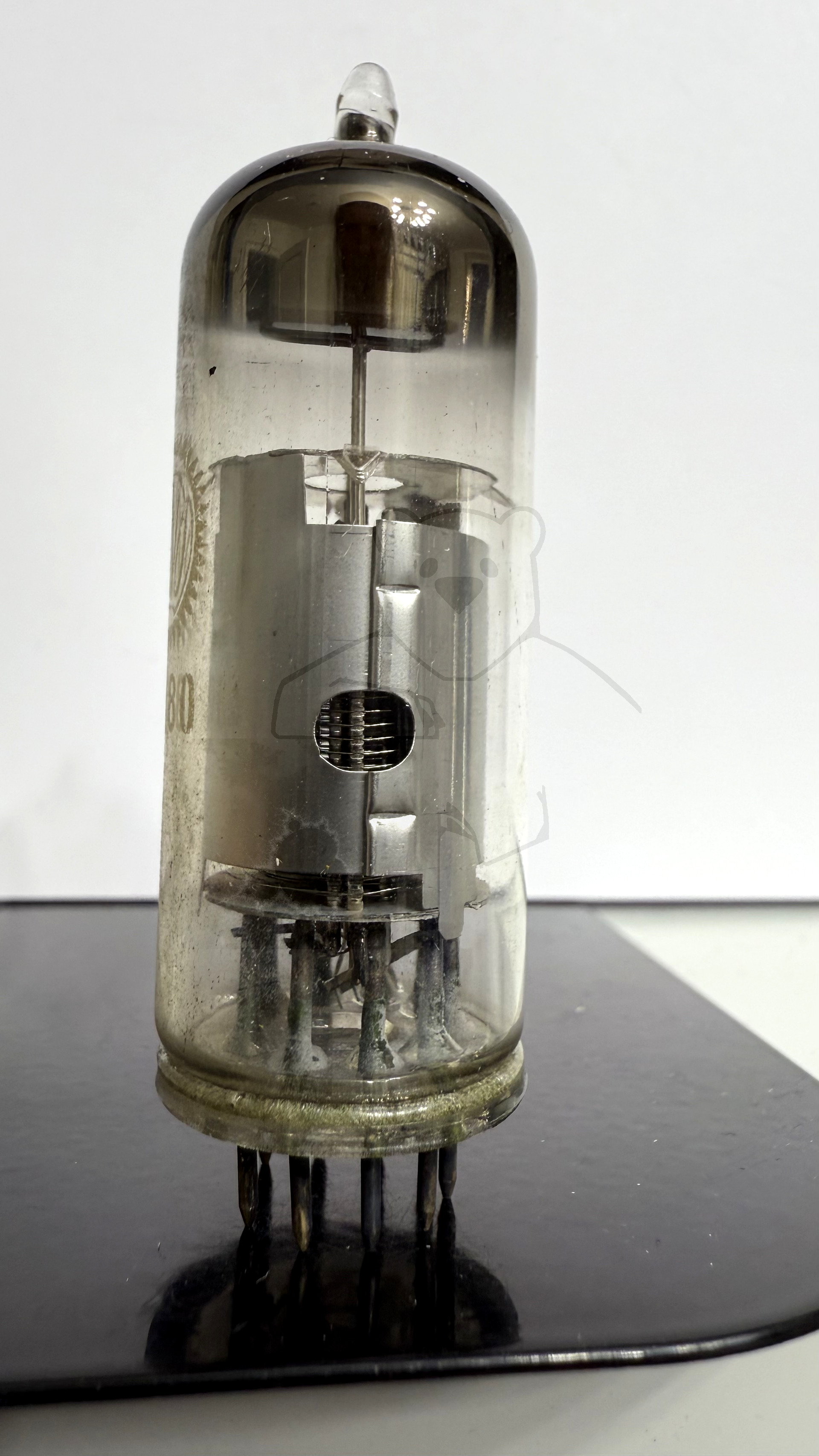

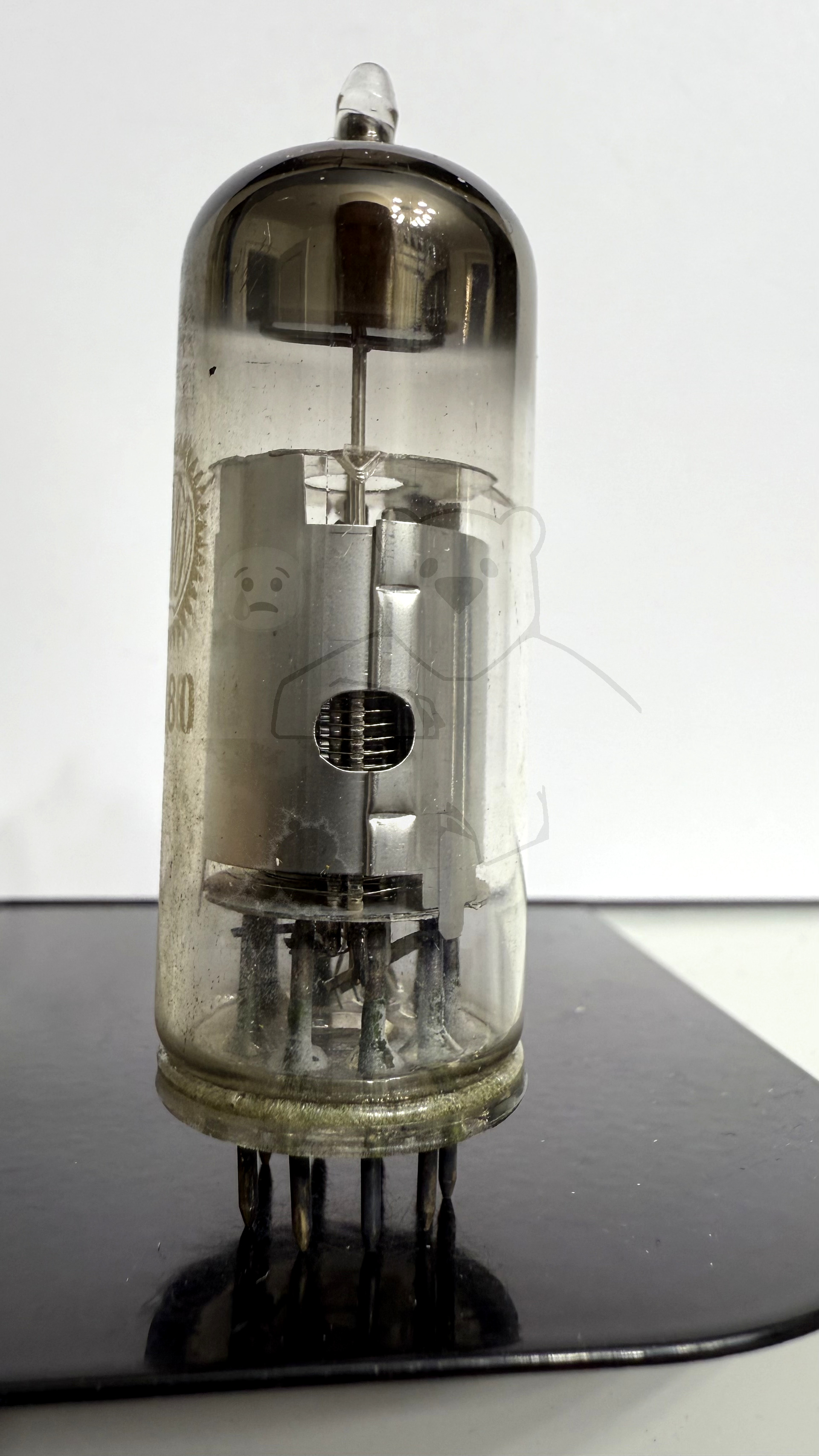

Röhre EQ80 #5366 Bild 2

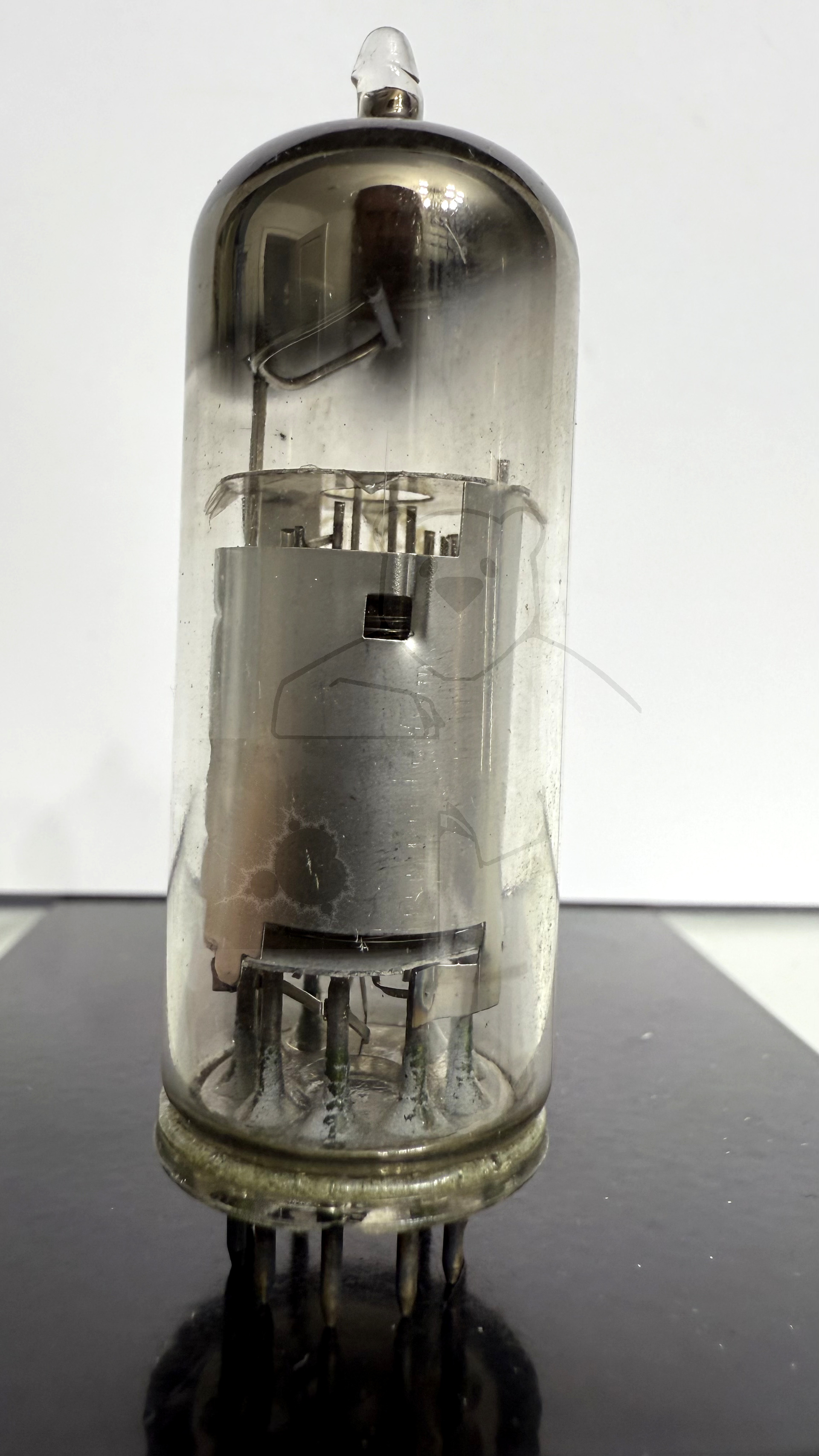

Röhre EQ80 #5366 Bild 3

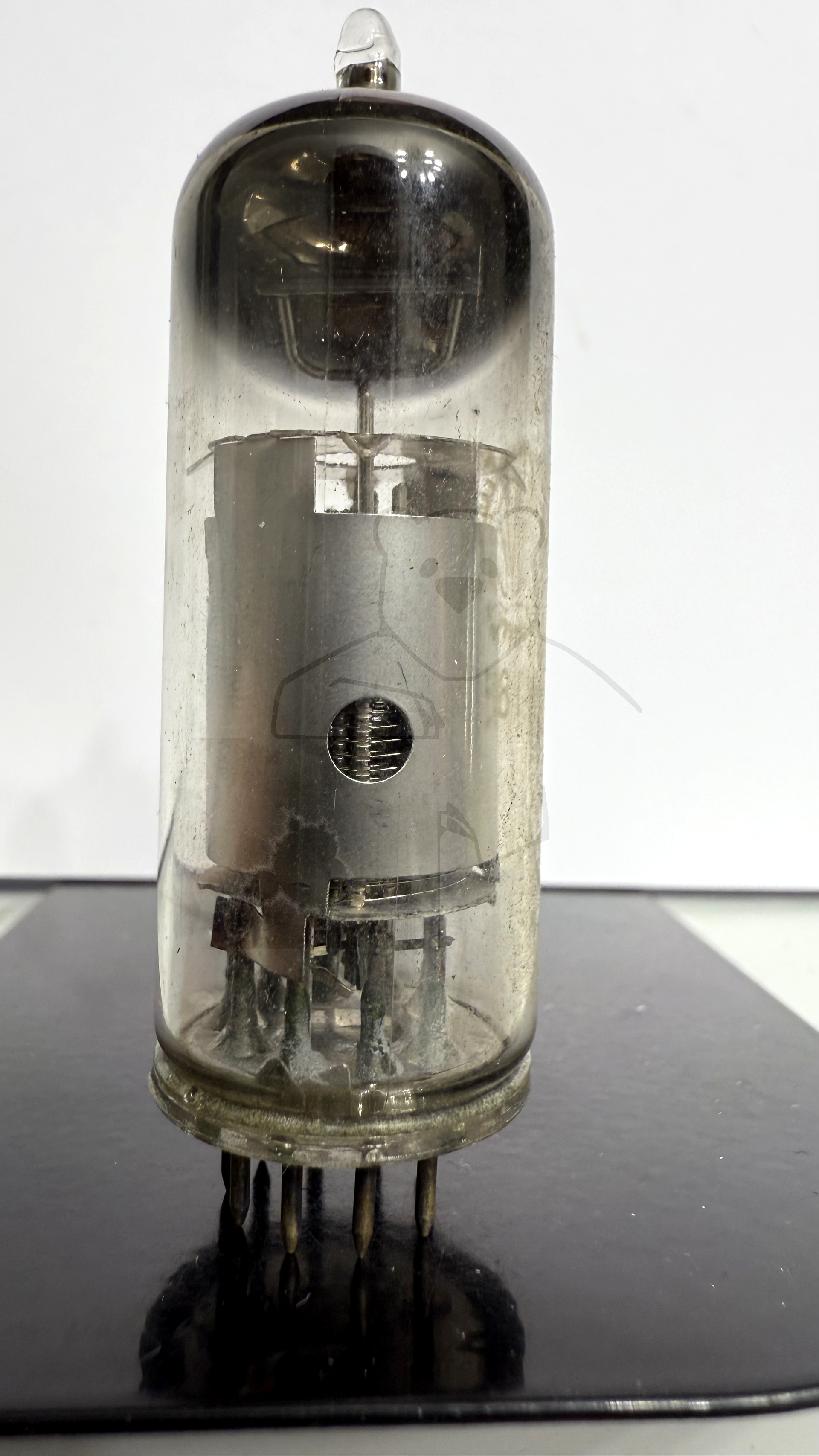

Röhre EQ80 #5366 Bild 4
