đ Beschreibung der Röhre: UB41 Inventarnummer: 05349
| Name | â UB41 |
| Vergleichsname | |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 19 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 113 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S122a |
đ Beschreibung der Systeme fĂŒr die Röhre: UB41
| System 1 | System 2 | |
| Kathode | 7 | 3 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 4 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | 5 | 5 |
| Funktion | â Demodulator |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UB41
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: UB41
Anwendung UB41 [www.tubedata.info].pdf (95 kB)
Datenblatt UB41 Philips.pdf (277 kB)
Pruefkarte UB41 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte UB41 UAA11 - Funke W19 Roehrenpruefer.pdf (151 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UB41
Röhre UB41 #5349 Bild 1

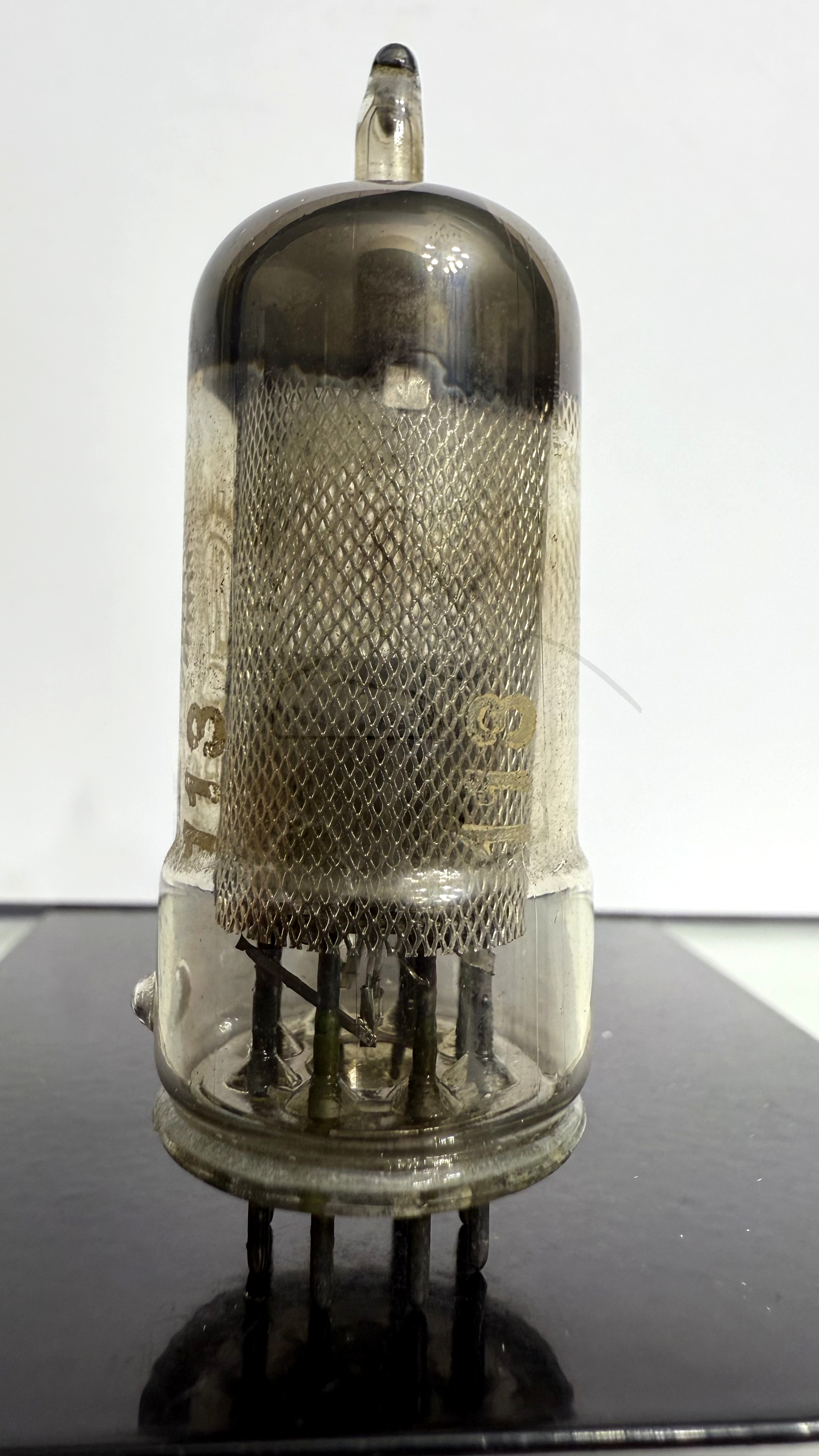

Röhre UB41 #5349 Bild 2
Röhre UB41 #5349 Bild 3

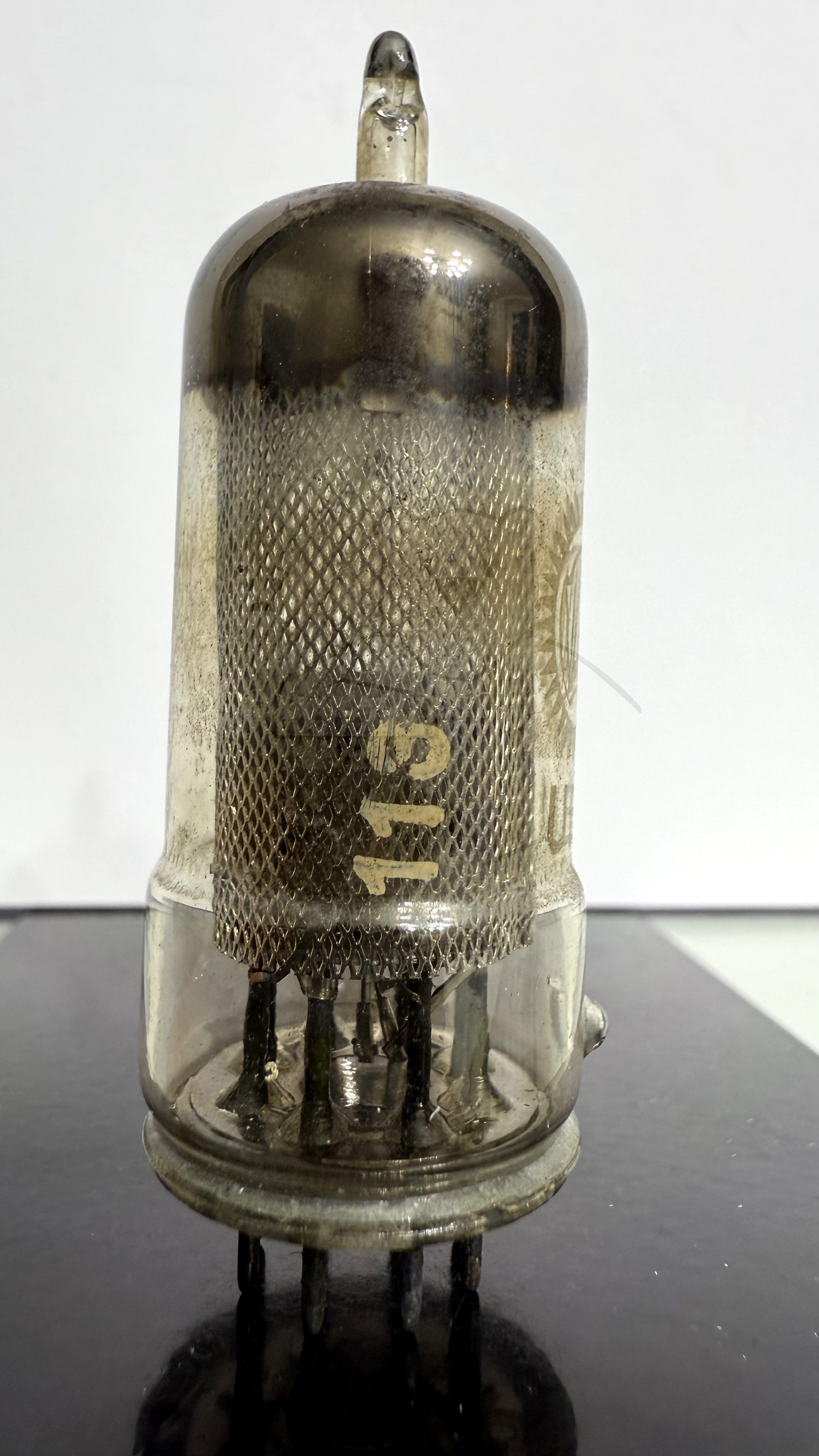

Röhre UB41 #5349 Bild 4
