🔎 Beschreibung der Röhre: ECC91 Inventarnummer: 05068
| Name | → ECC91 📺 Mit Video |
| Vergleichsname | → 6J6 → 6J6A |
| Hersteller | → WF |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Erste Wahl' 15/1617 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 634184 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S121c |
🔎 Beschreibung der Systeme für die Röhre: ECC91
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 6 | 5 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | ||
| Funktion | → Hochfrequenzverstaerker, Triode |
→ Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECC91
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 YouTube Video zu ECC91
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: ECC91
Datenblatt ECC91 Mullard [www.tubedata.info].pdf (155 kB)
Datenblatt ECC91 Philips [www.tubedata.info].pdf (37 kB)
Datenblatt ECC91 RFT [www.tubedata.info].pdf (104 kB)
Pruefkarte ECC91 6J6 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte ECC91 6J6 E90CC - Karte 1 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECC91 6J6 E90CC - Karte 2 - Funke W19 Roehrenpruefer.pdf (176 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECC91

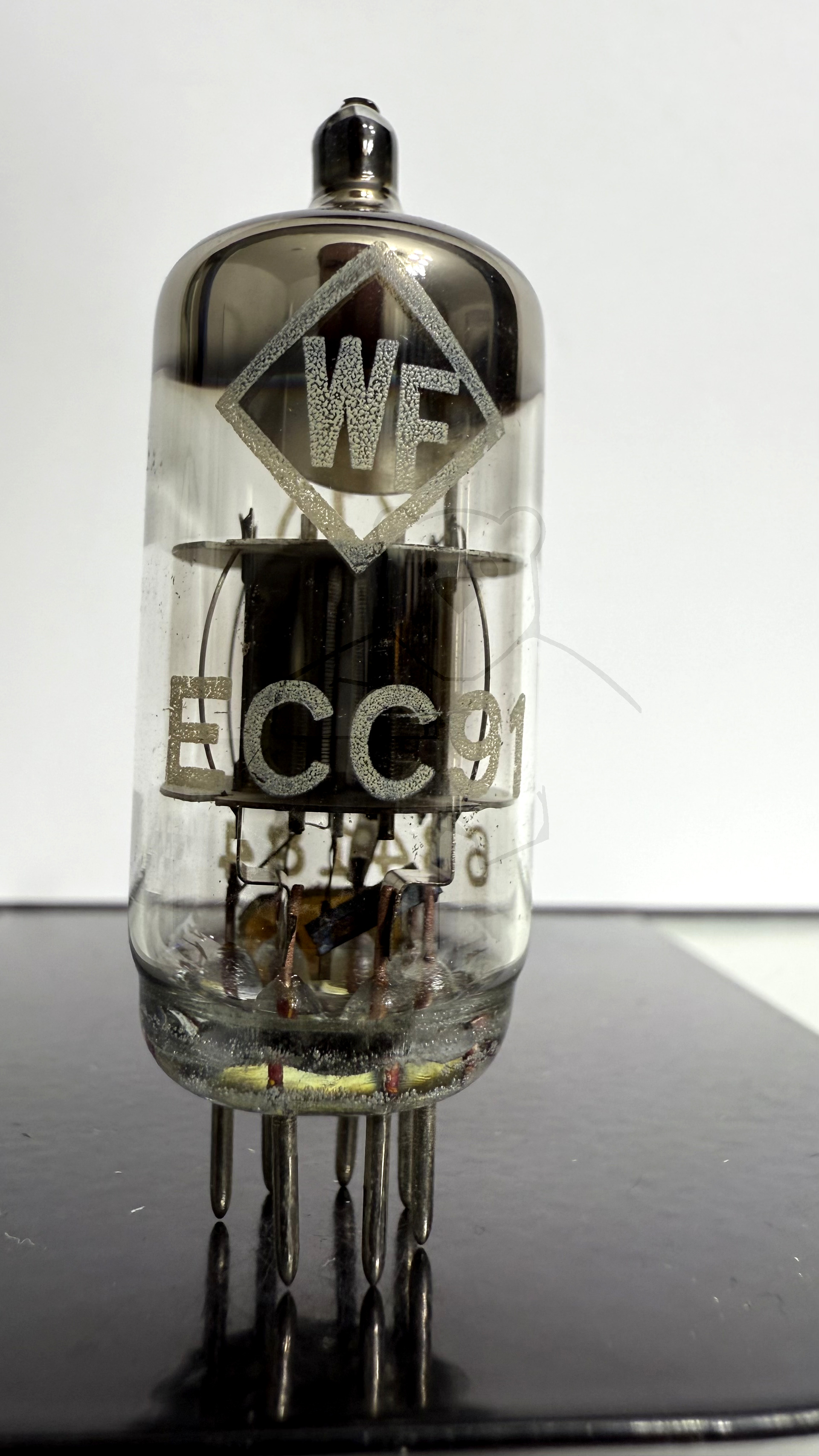

Röhre ECC91 #5068 Bild 1
