đ Beschreibung der Röhre: EC806S Inventarnummer: 05032
| Name | â EC806S |
| Vergleichsname | â E86C |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,165 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 343 |
| Ătz- Produktionscode | |
| Serien Nummer | U6205/401Z |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S121c |
đ Beschreibung der Systeme fĂŒr die Röhre: EC806S
| System 1 | |
| Kathode | 2, 7 |
| Gitter 1 | 2, 6, 8 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1, 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EC806S
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EC806S
Datenblatt EC806S Telefunken [www.tubedata.info].pdf (233 kB)
Pruefkarte E86C EC806S - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EC806S

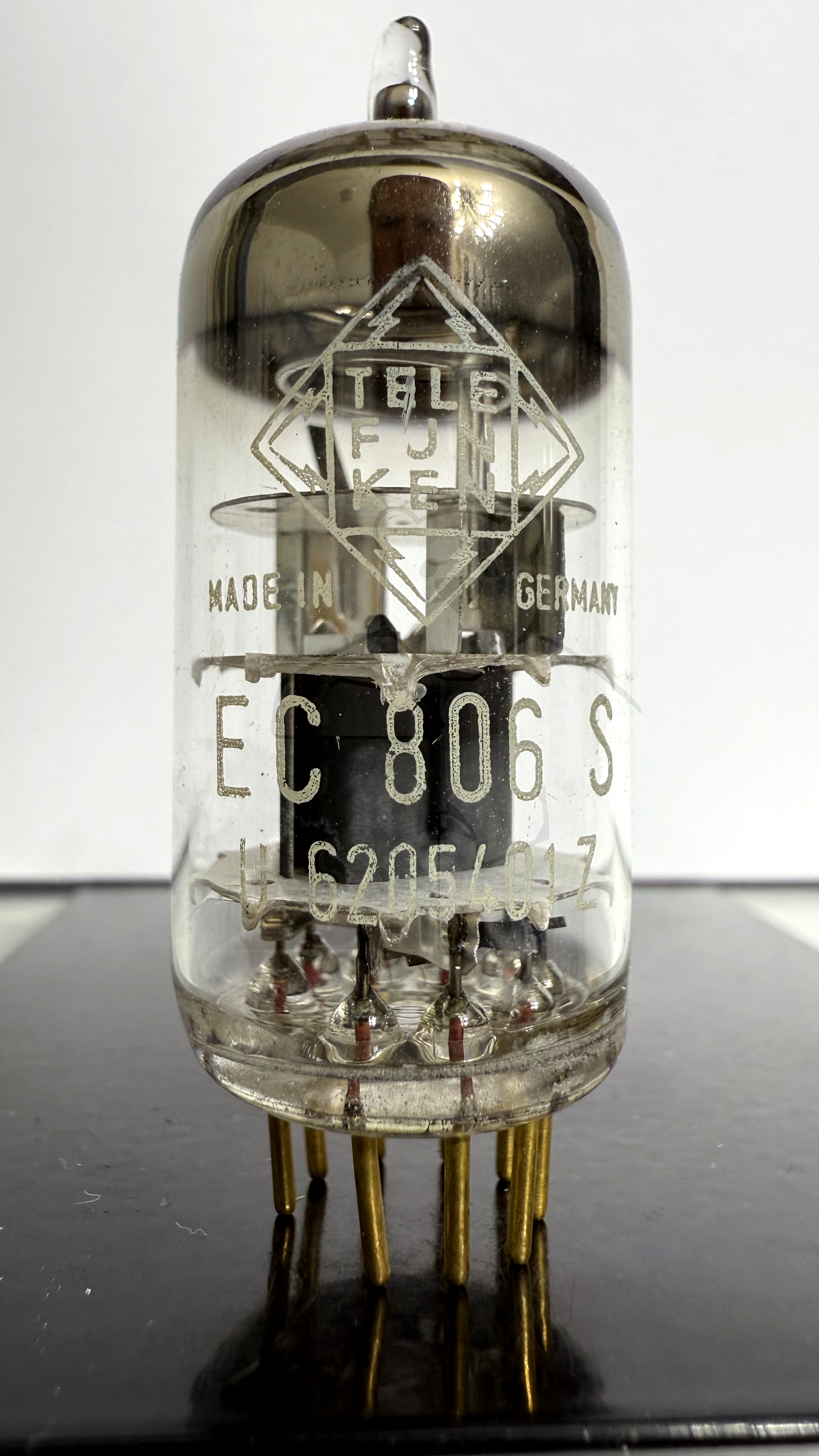

Röhre EC806S #5032 Bild 1
