đ Beschreibung der Röhre: EF41 Inventarnummer: 04982
| Name | â EF41 |
| Vergleichsname | 6CJ5 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S120c |
đ Beschreibung der Systeme fĂŒr die Röhre: EF41
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | 5 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 8 |
| Abschirmung | 7 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF41
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EF41
Anwendung EF41 [www.tubedata.info].pdf (478 kB)
Datenblatt EF41 La Radiotechnique [www.tubedata.info].pdf (79 kB)
Datenblatt EF41 Mazda Belvu [www.tubedata.info].pdf (120 kB)
Datenblatt EF41 Philips [www.tubedata.info].pdf (177 kB)
Datenblatt EF41 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2812 kB)
Pruefkarte EF41 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte EF41 EF410 - Funke W19 Roehrenpruefer.pdf (160 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF41

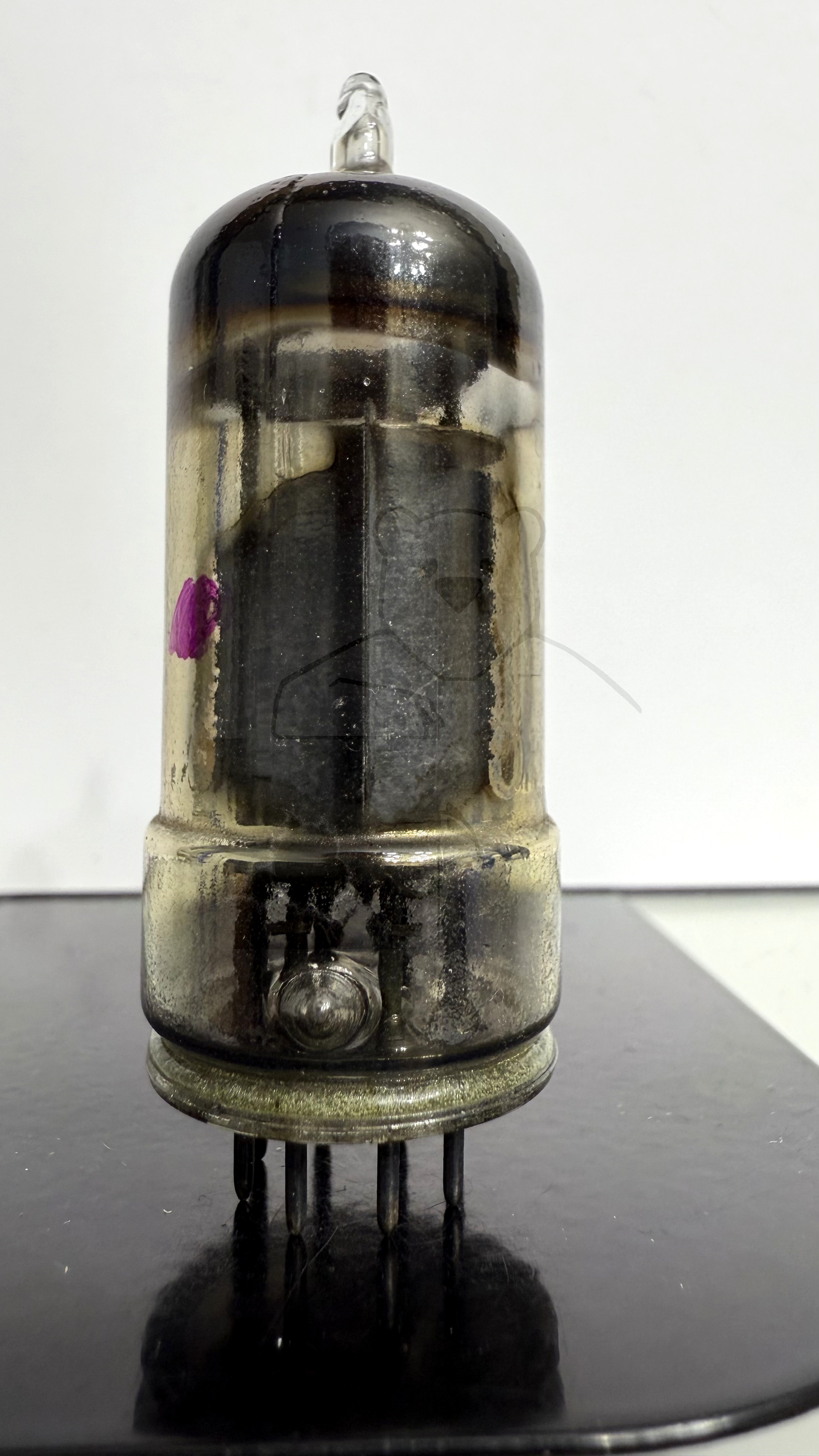

Röhre EF41 #4982 Bild 1
