🔎 Beschreibung der Röhre: EF13 Inventarnummer: 04827
| Name | → EF13 |
| Vergleichsname | |
| Hersteller | → Telefunken |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Führungszapfen abgebrochen, Pumpstutzen ok |
| Kenn Nummer | 948 |
| Ätz- Produktionscode | mb cz |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S110a |
🔎 Beschreibung der Systeme für die Röhre: EF13
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 7 |
| Gitter 2 | 6 |
| Gitter 3 | 4 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | 8 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EF13
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EF13
Anwendung EF13.pdf (131 kB)
Datenblatt EF13 RFT.pdf (78 kB)
Datenblatt EF13 Telefunken [www.tubedata.info].pdf (997 kB)
Pruefkarte EF13 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte EF13 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF13

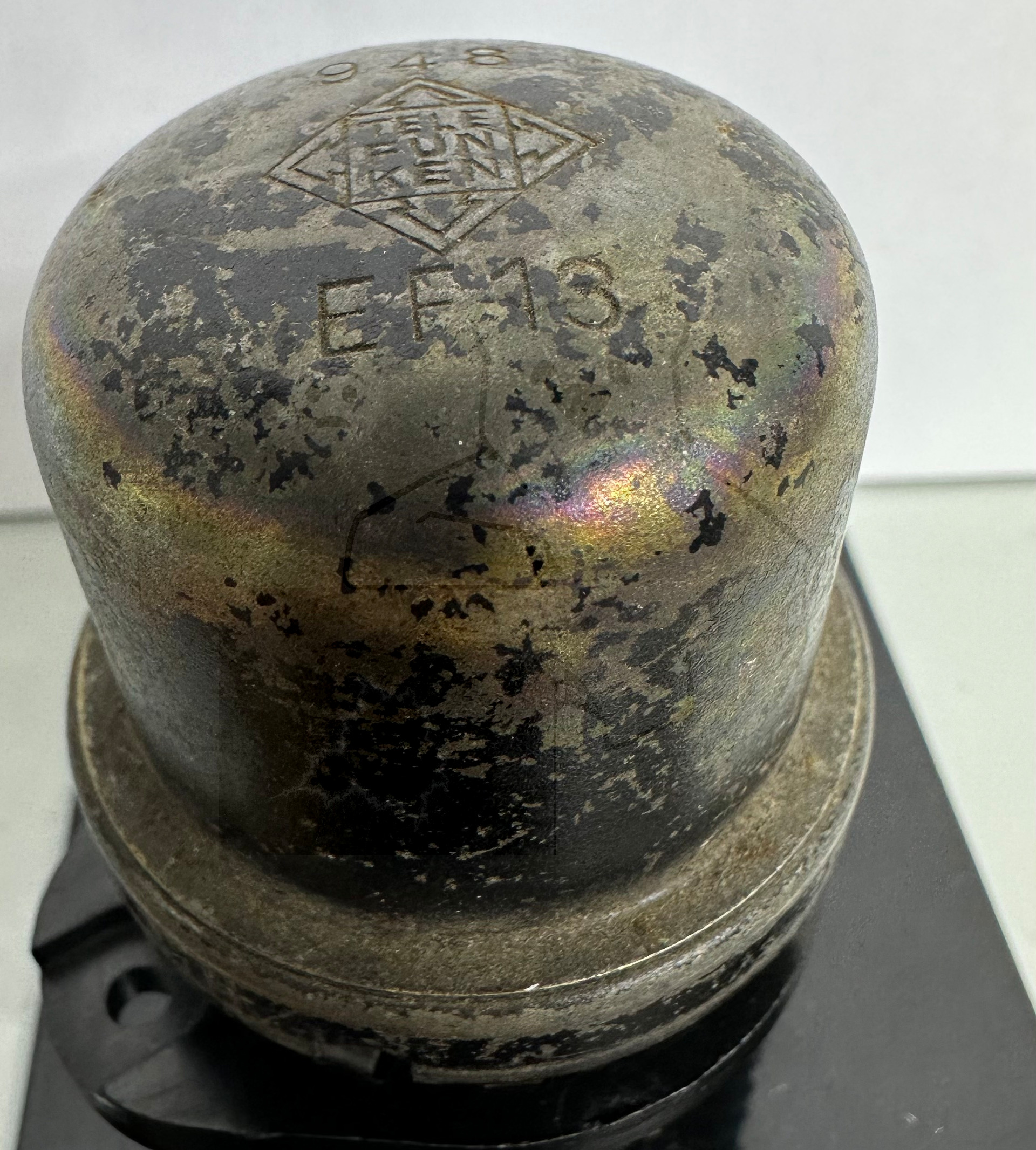

Röhre EF13 #4827 Bild 1

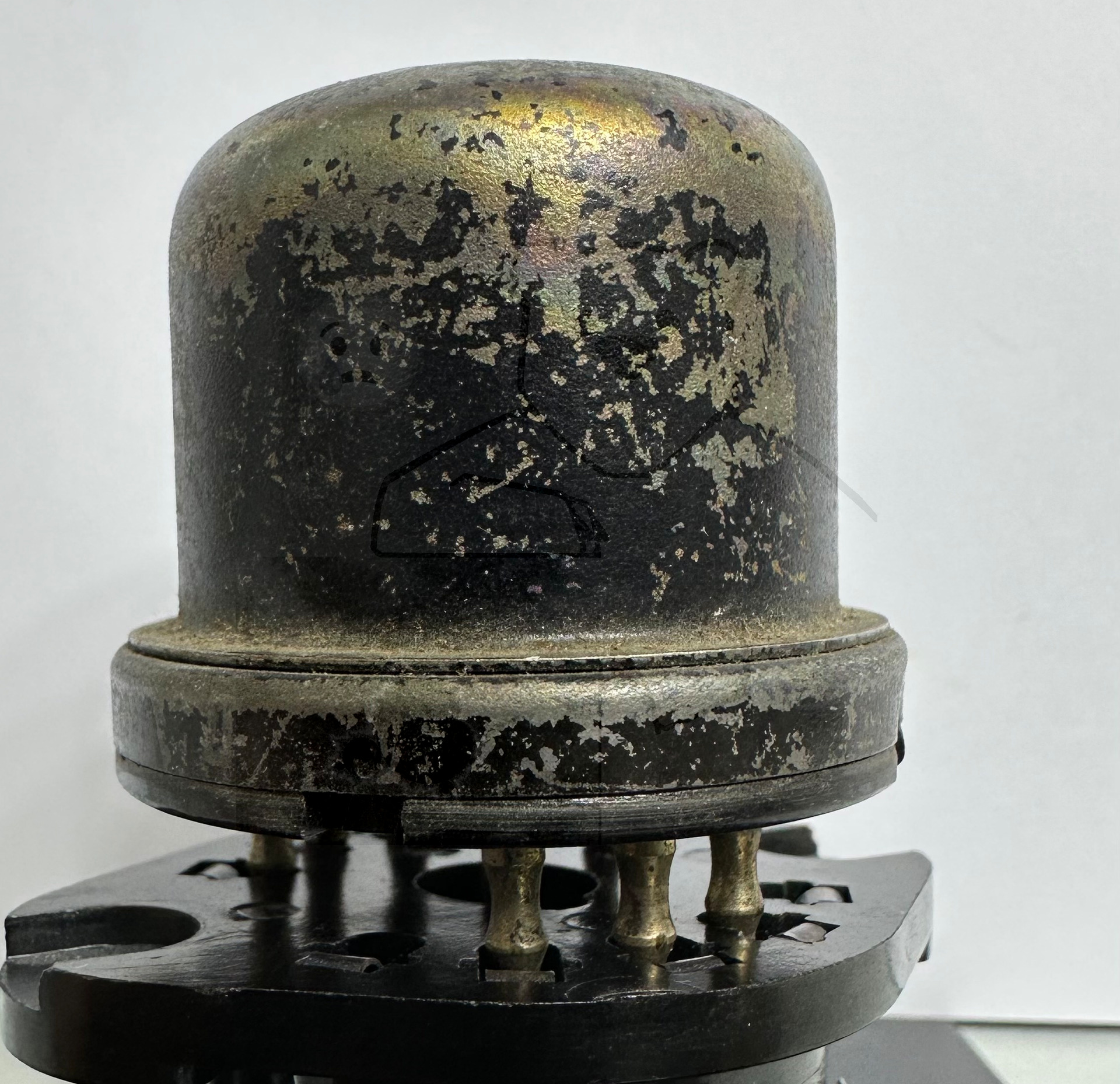

Röhre EF13 #4827 Bild 2

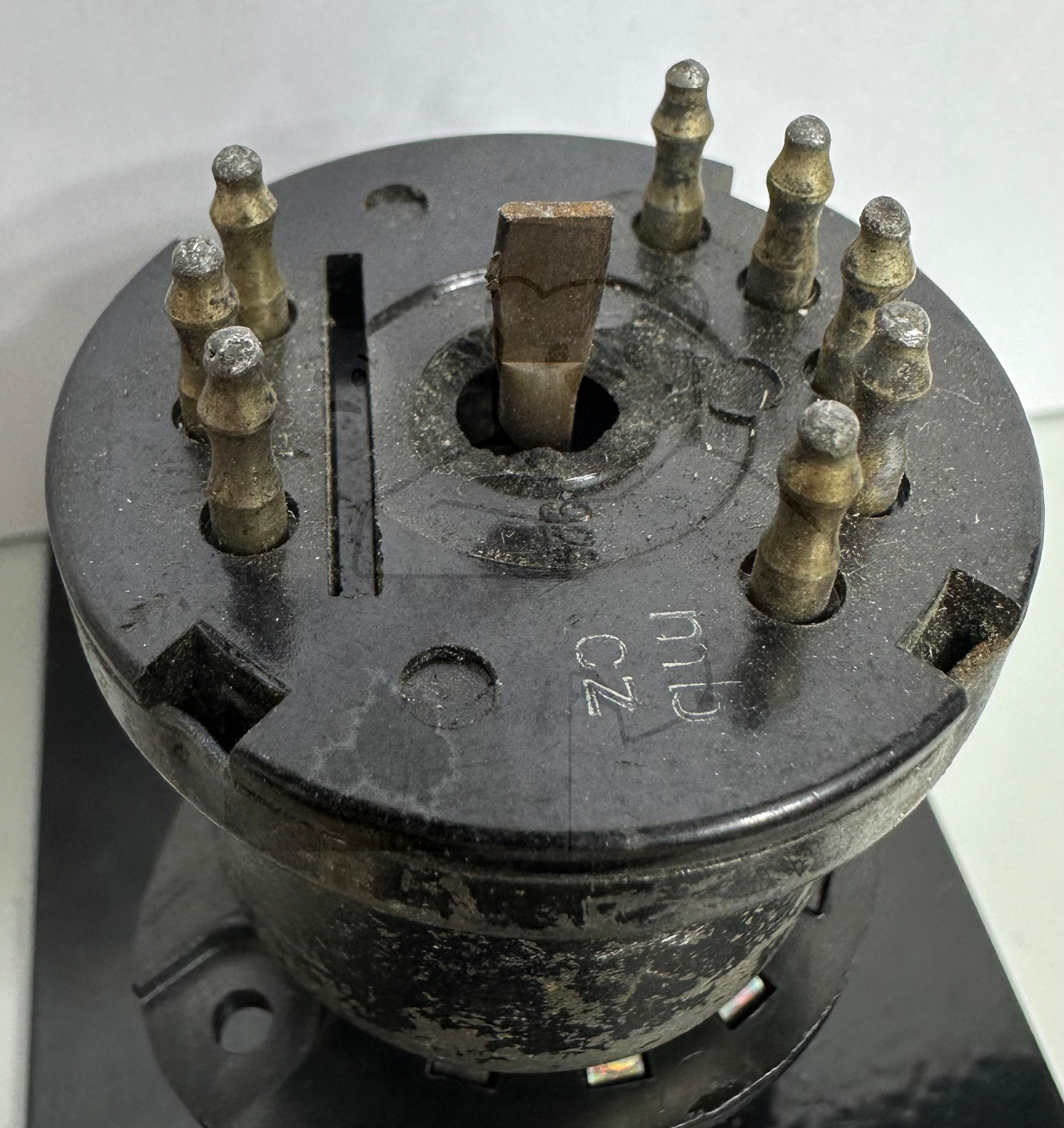

Röhre EF13 #4827 Bild 3
