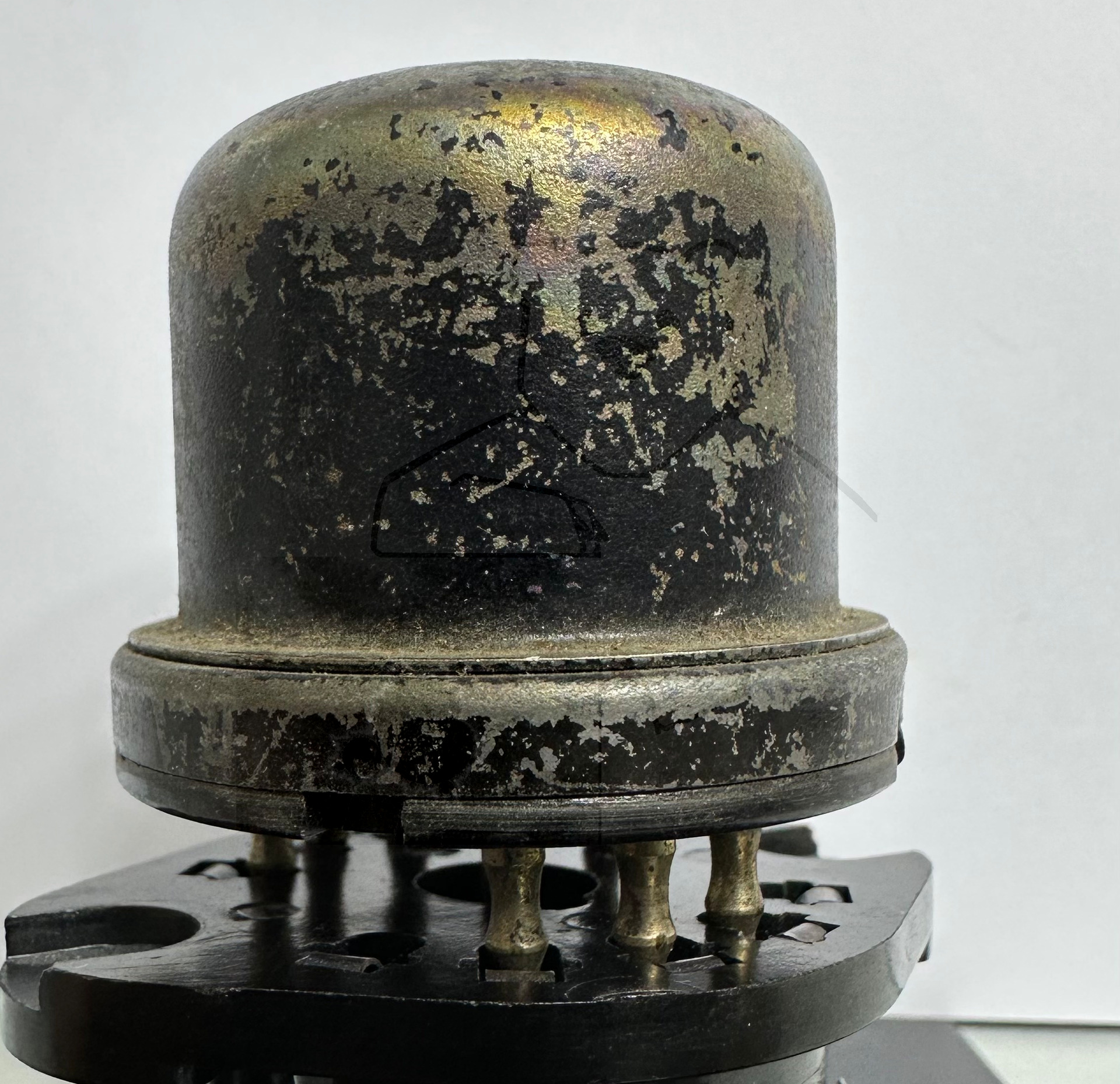

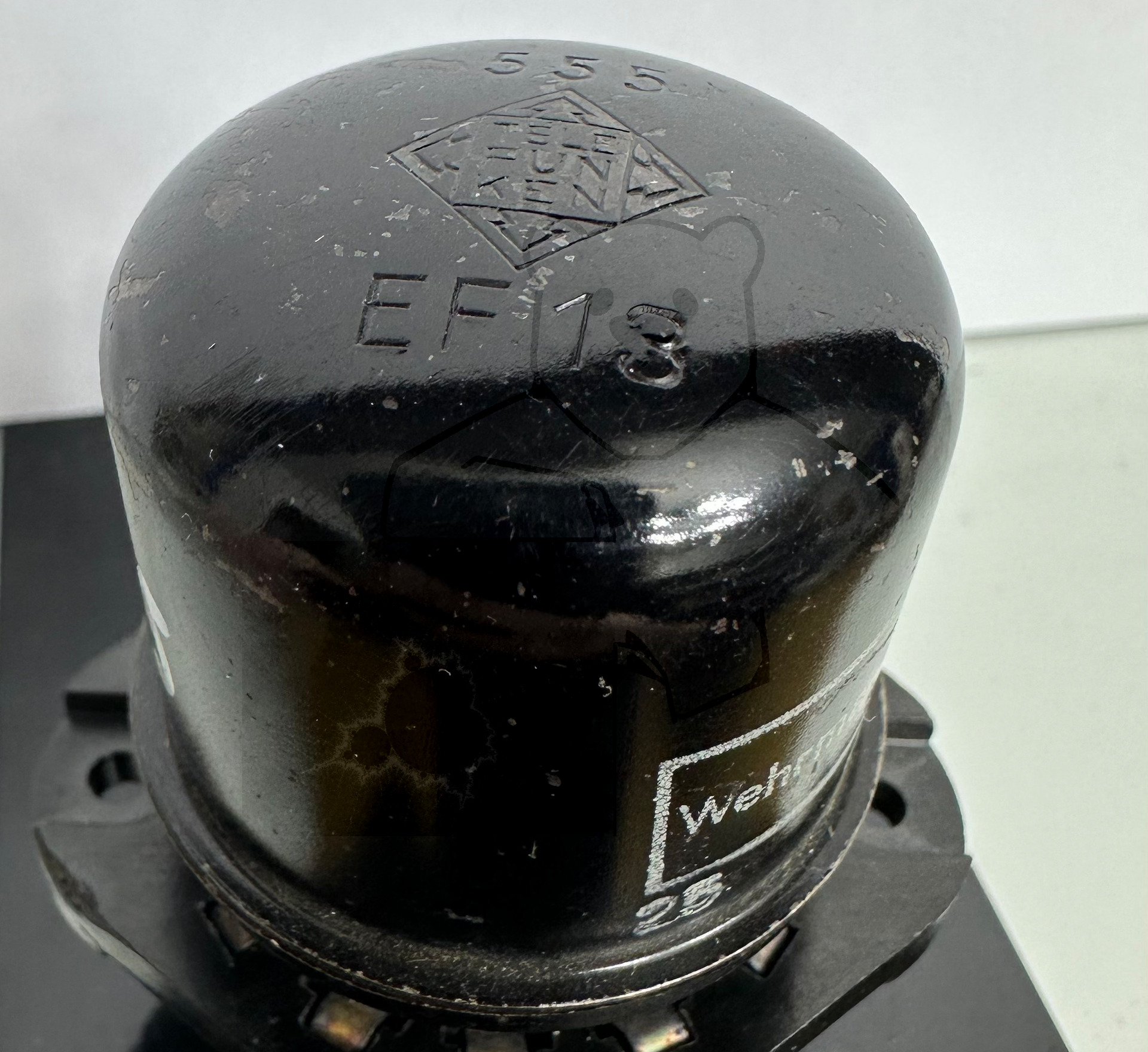

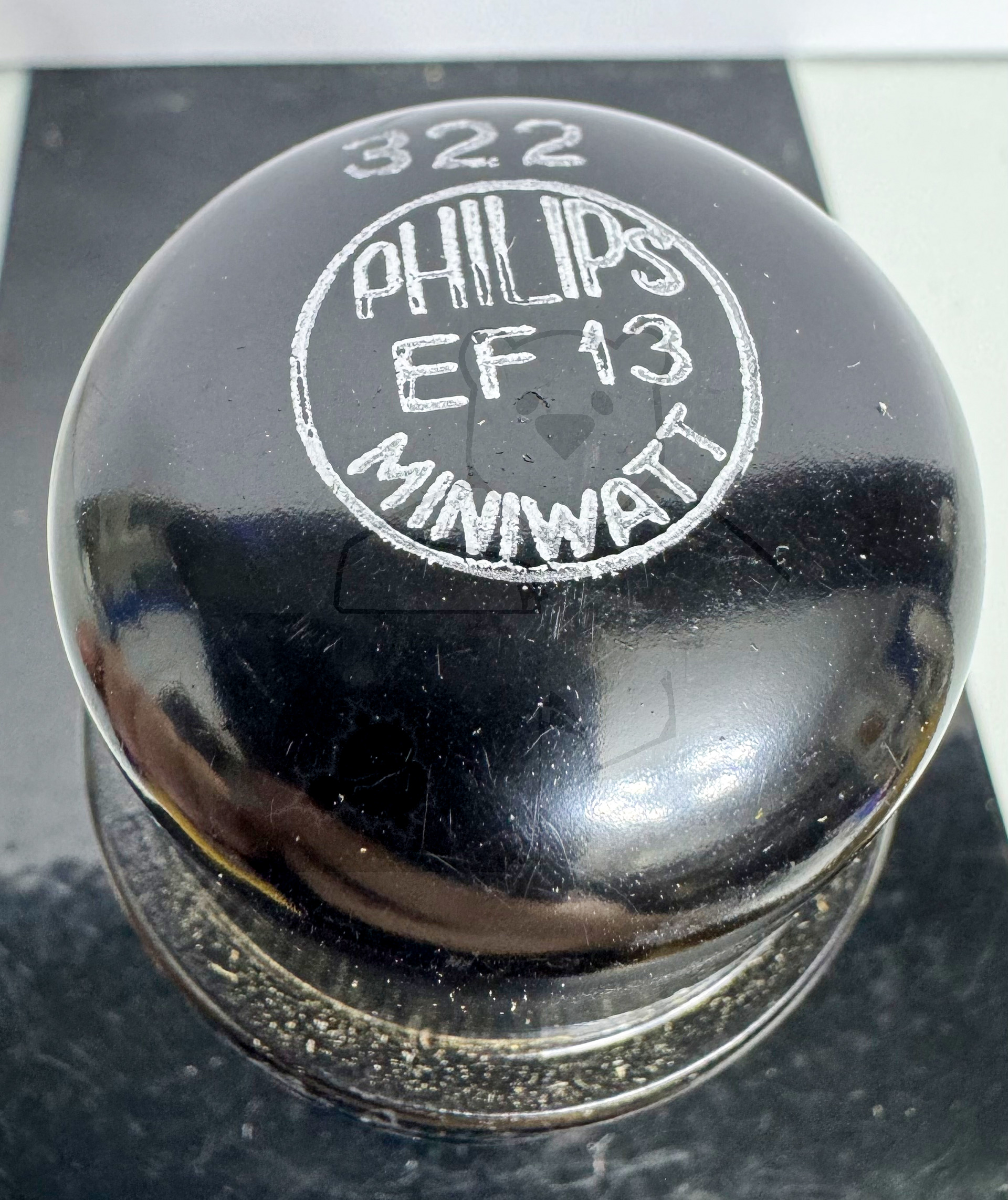

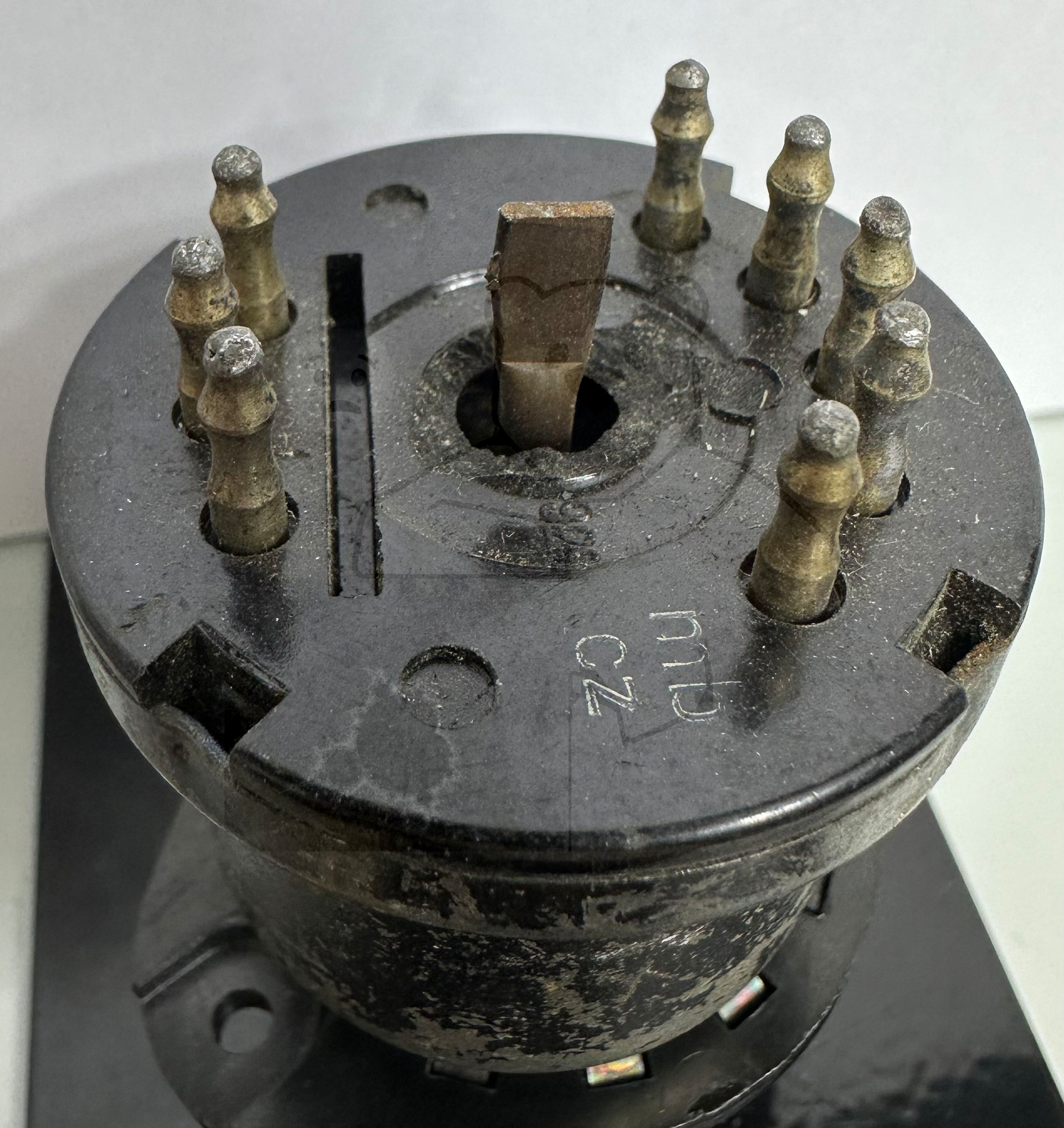

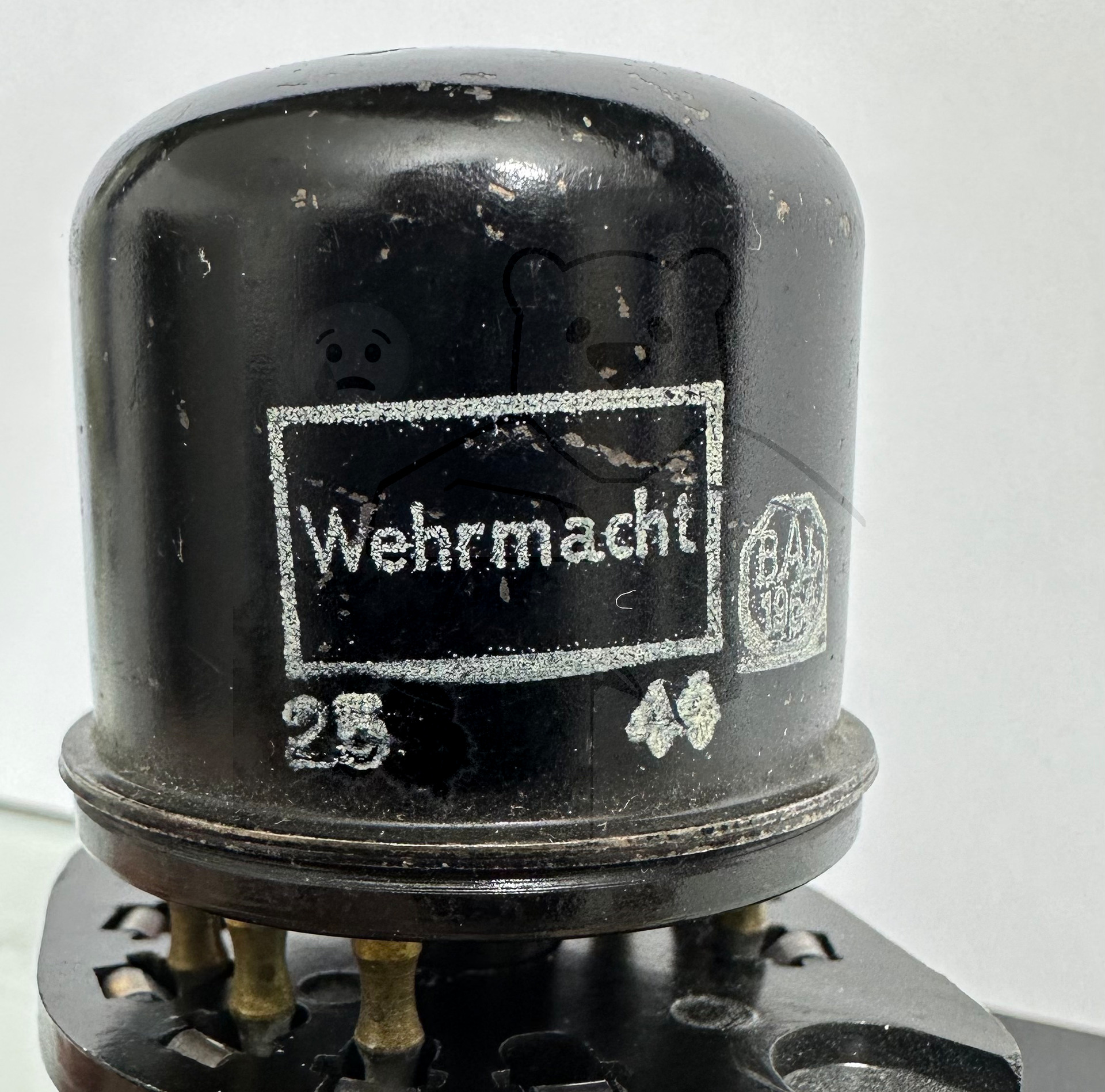

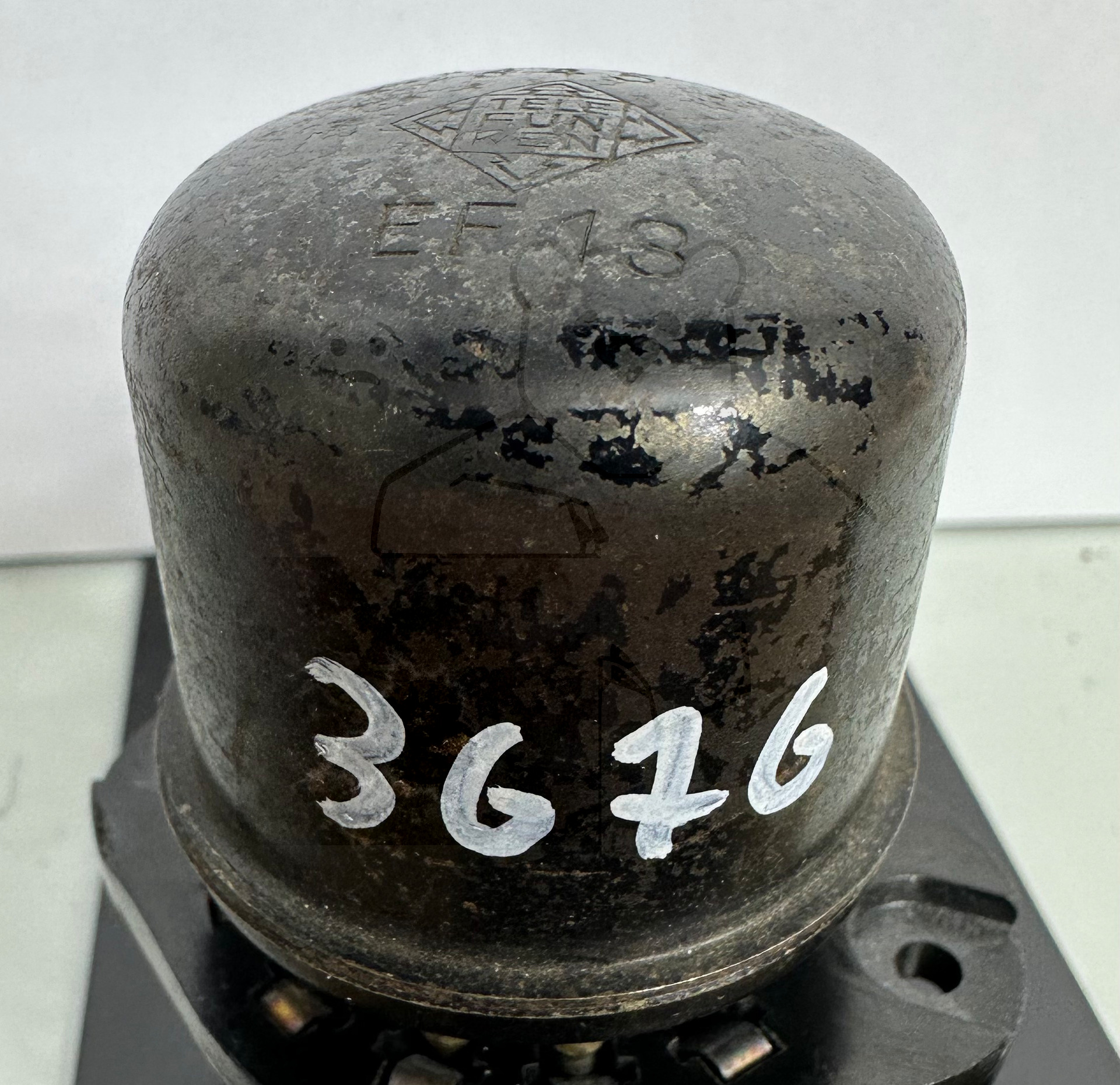

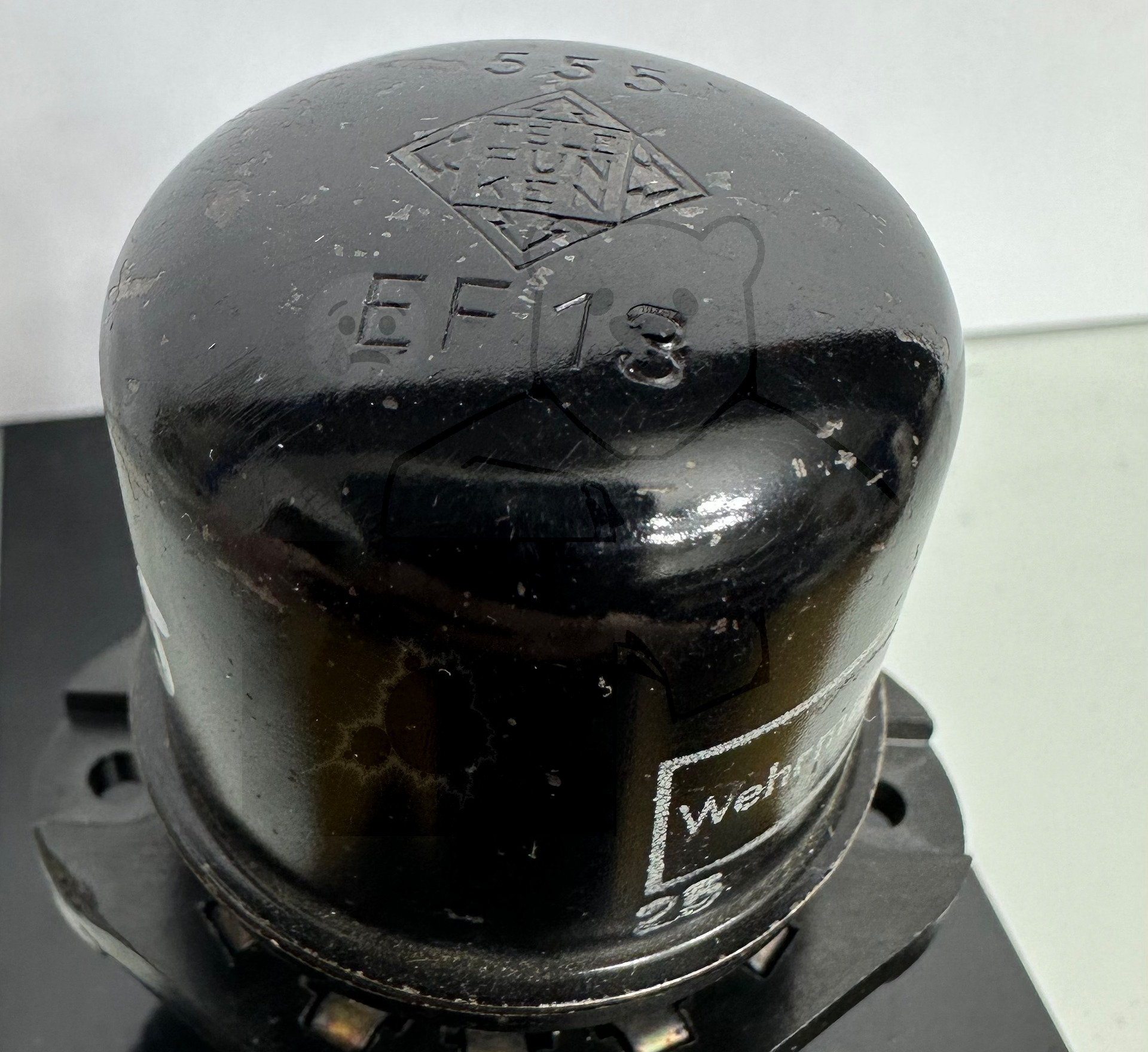

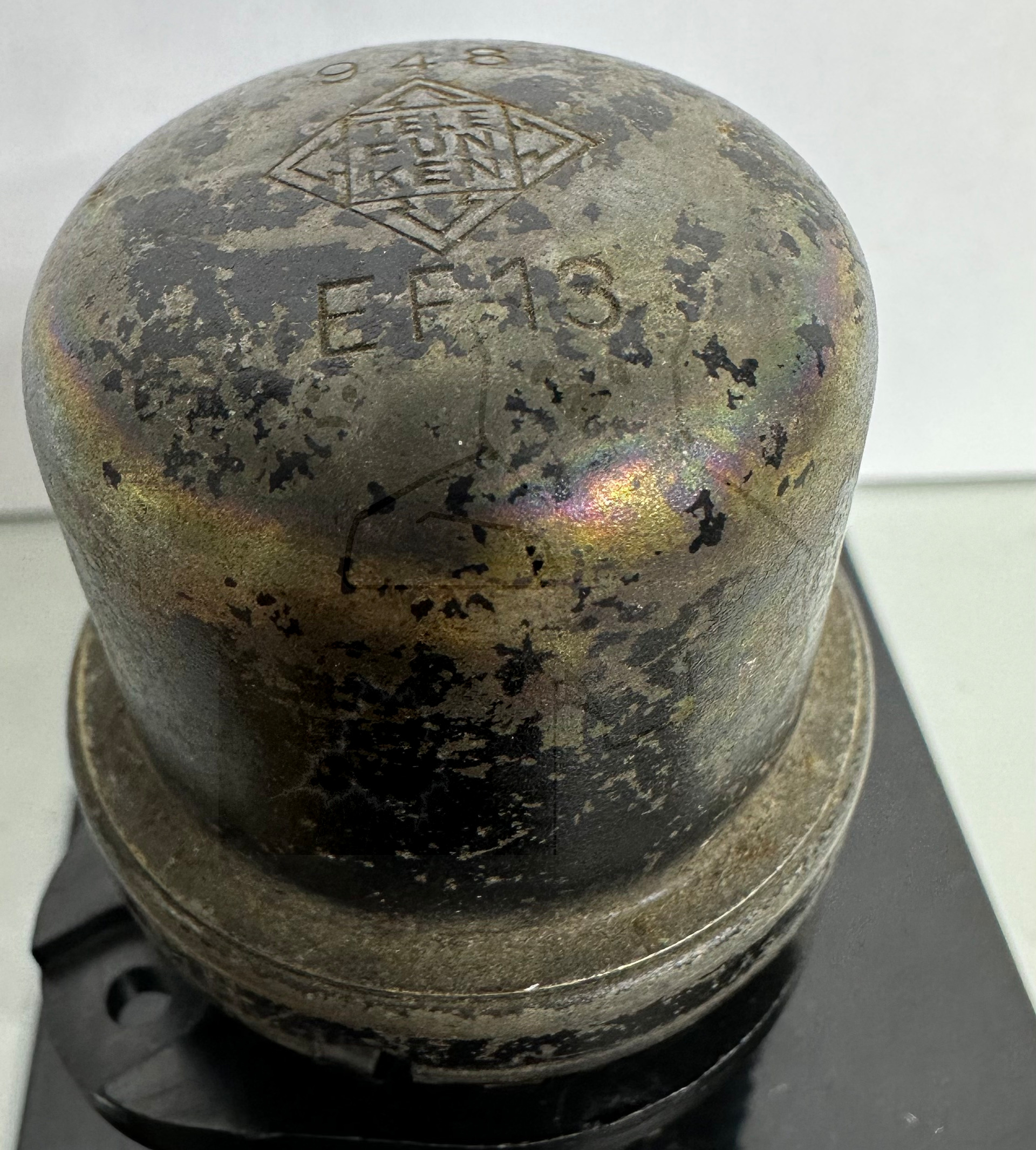

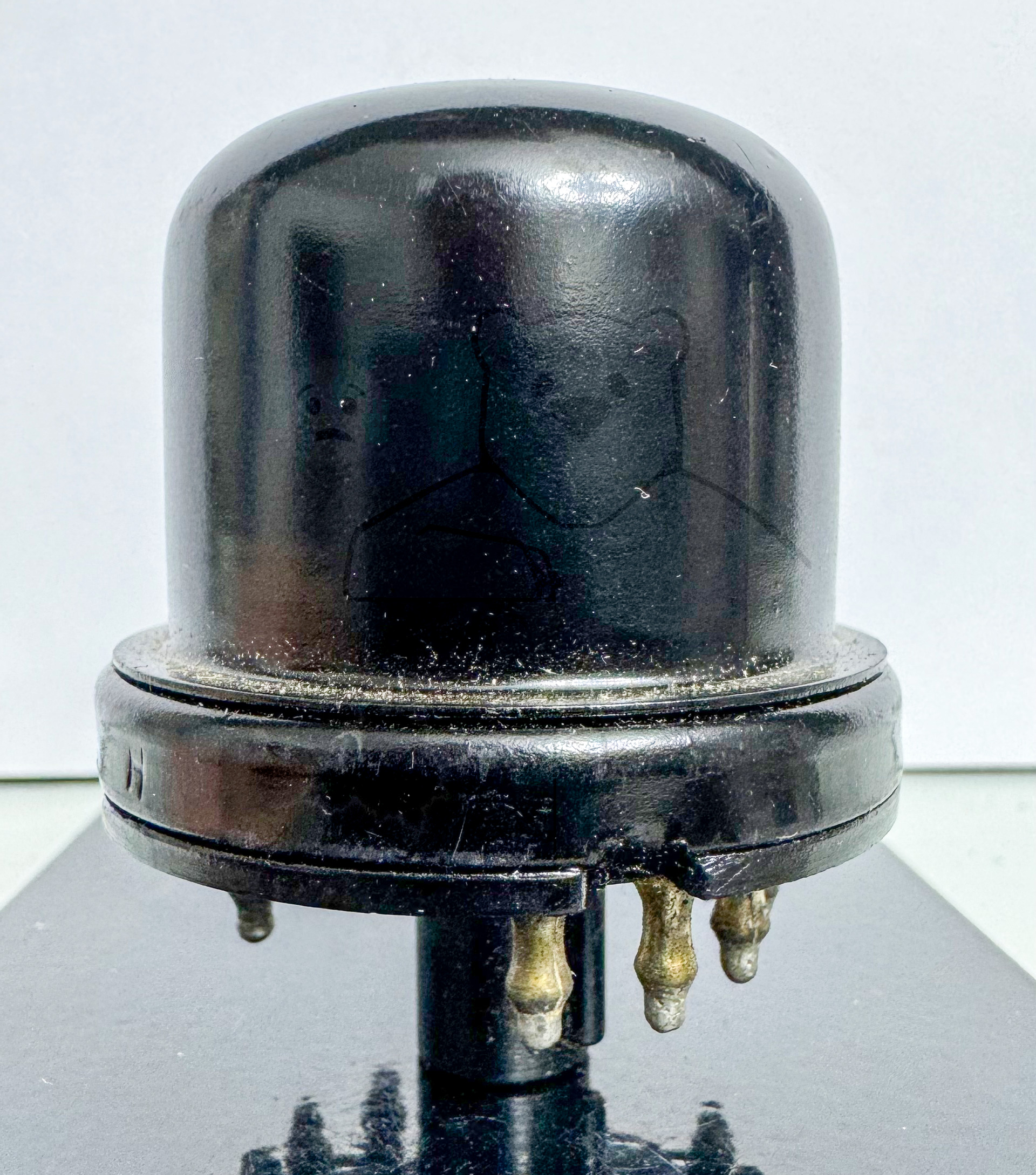

Daten und Bilder der Röhre: EF13

🔎 Beschreibung der Röhre: EF13

Name	EF13
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

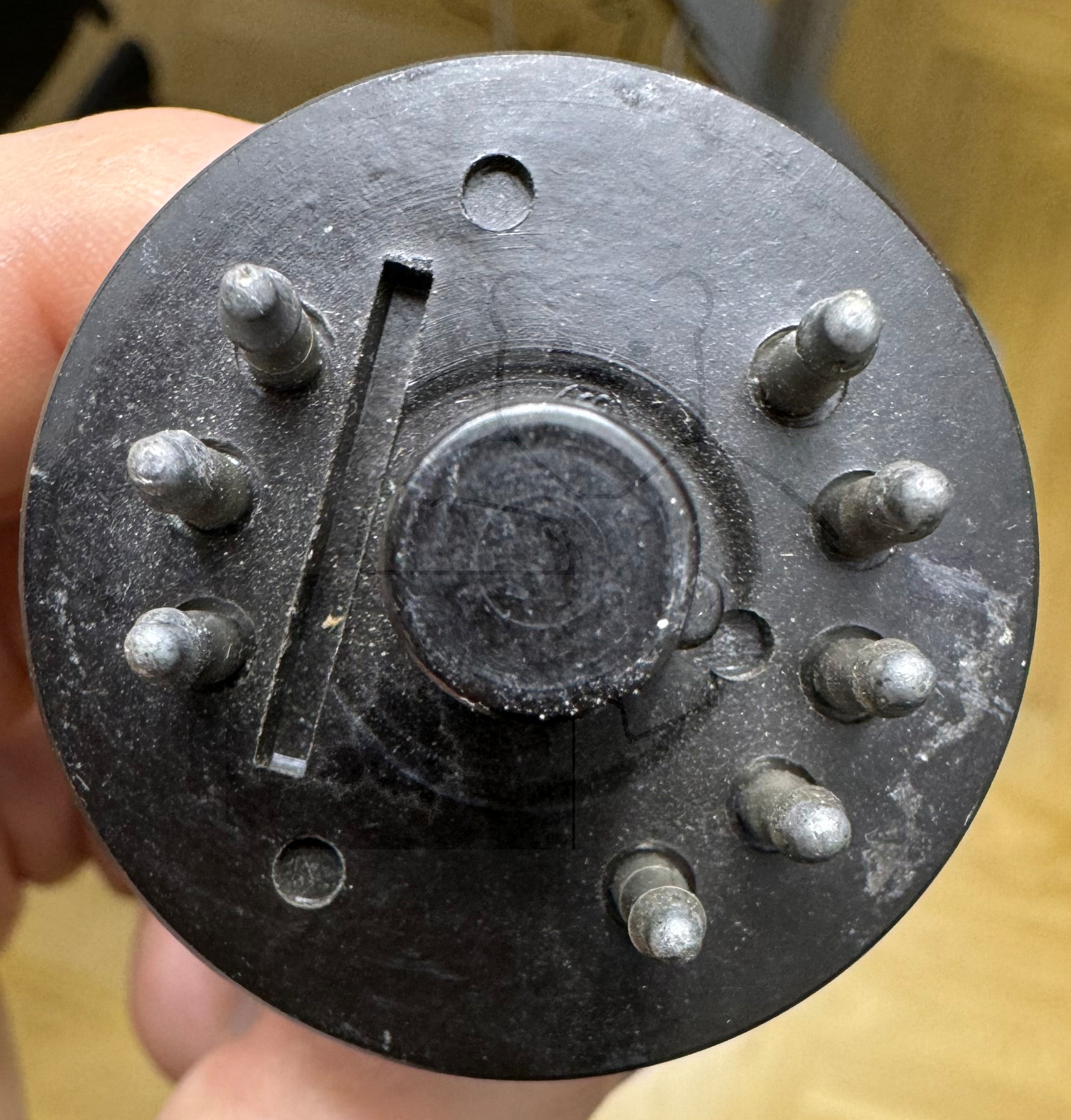

Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 22:13:59

🔎 Beschreibung der Systeme für die Röhre: EF13

	System 1
Kathode	8
Gitter 1	7
Gitter 2	6
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

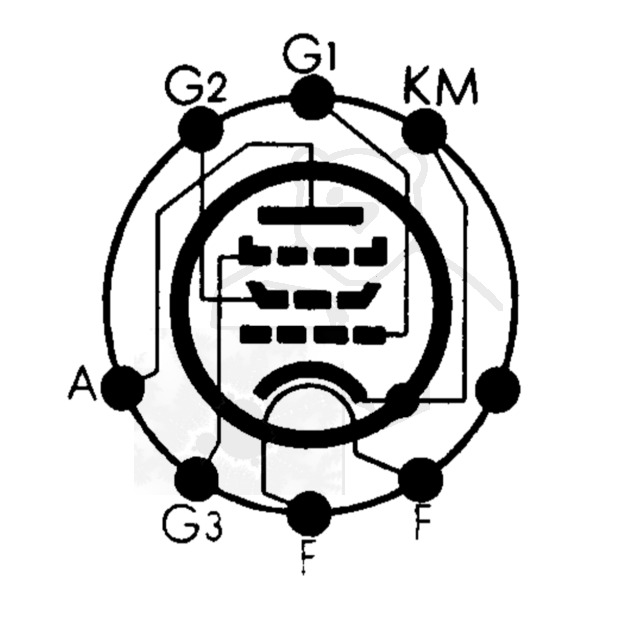

🔎 Sockelschaltung der EF13

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF13
Anwendung EF13.pdf (131 kB)
Datenblatt EF13 RFT.pdf (78 kB)
Datenblatt EF13 Telefunken [www.tubedata.info].pdf (997 kB)
Pruefkarte EF13 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte EF13 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)
