đ Beschreibung der Röhre: 26A7GT Inventarnummer: 04790
| Name | â 26A7GT |
| Vergleichsname | |
| Hersteller | â RCA |
| Heizspannung (Volt) | 26,5 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | 60-09 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Industrieverpackung |
| Getestet | GeprĂŒft am 04. Sep. 1975 |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: 26A7GT
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 5 | 5 |
| Gitter 3 | 2 | 2 |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 4 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 6, 7 | 6, 7 |
| Abschirmung | ||
| Funktion | â Endpentode |
â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 26A7GT
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 26A7GT
Datenblatt 26A7 RCA [www.tubedata.info].pdf (282 kB)
Datenblatt 26A7GT Tiung-Sol [www.tubedata.info].pdf (168 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 26A7GT

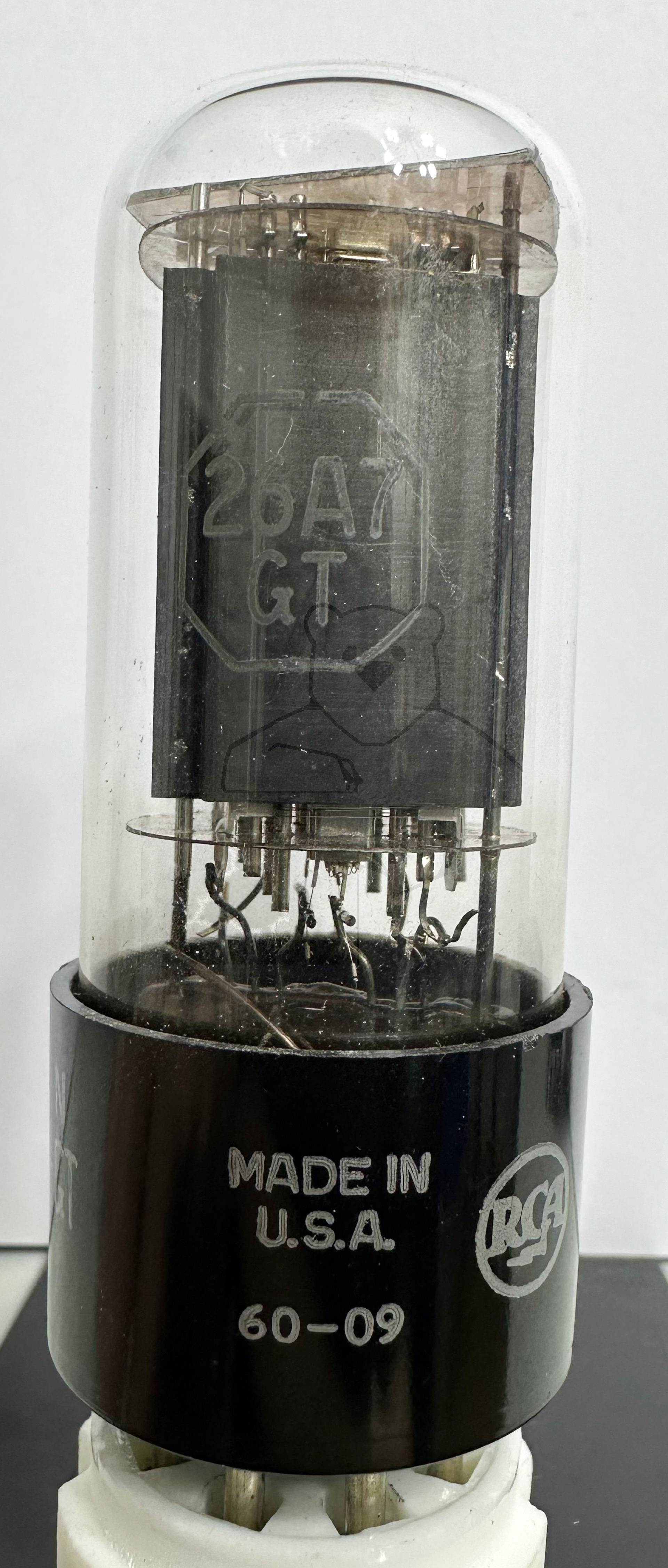

Röhre 26A7GT #4790 Bild 1

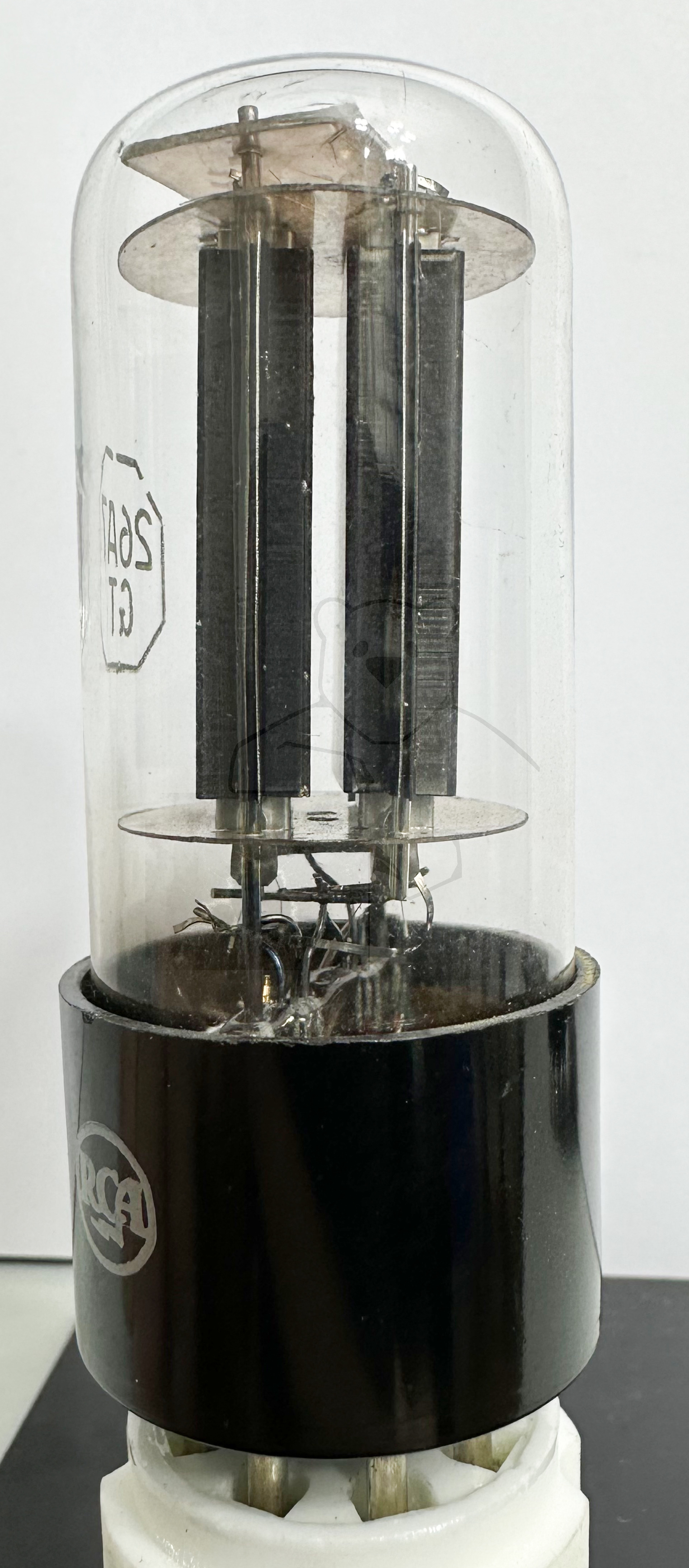

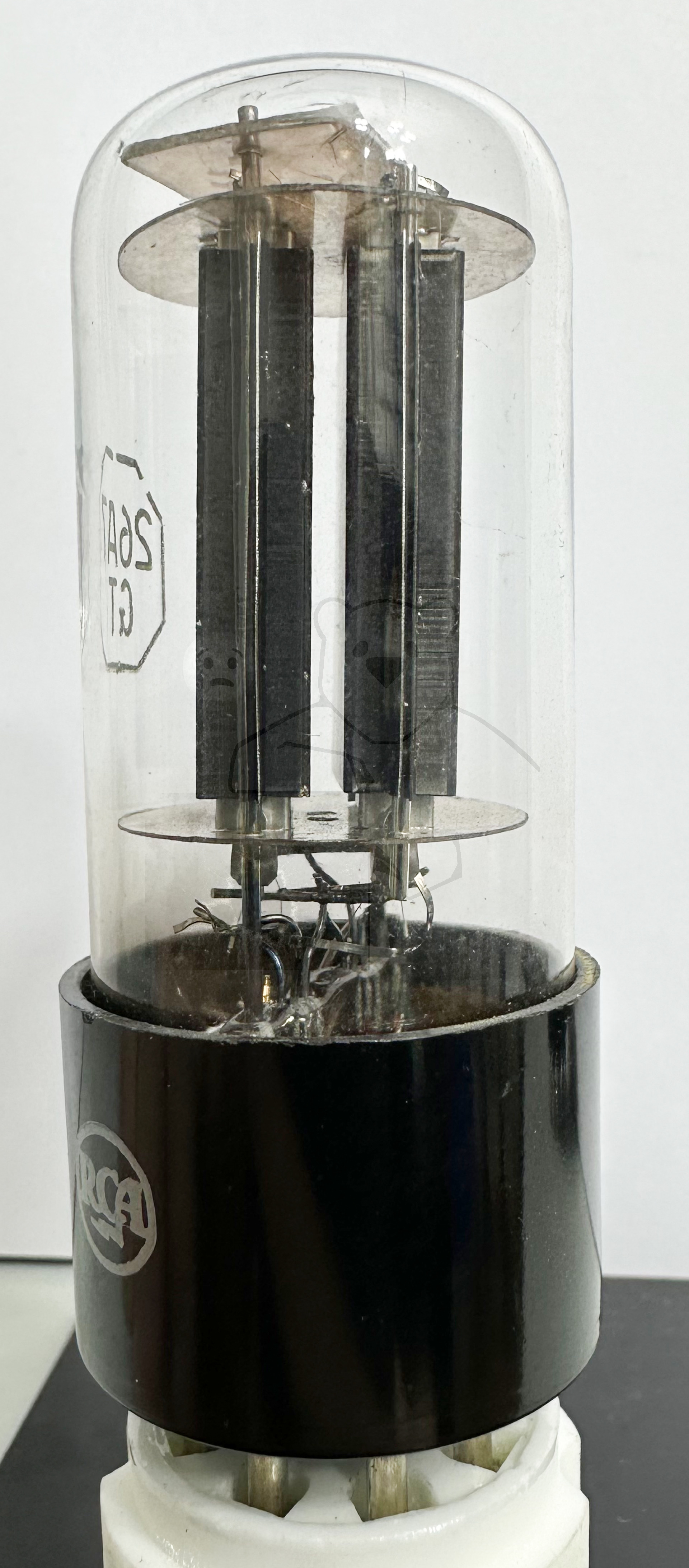

Röhre 26A7GT #4790 Bild 2
