🔎 Beschreibung der Röhre: 26A7GT
| Name | 26A7GT |
| Vergleichsname | |
| Heizspannung (Volt) | 26,5 |
| Heizstrom (Ampère) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 16.08.2016 02:28:35 |
🔎 Beschreibung der Systeme für die Röhre: 26A7GT
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 1 | 3 |
| Gitter 2 | 5 | 5 |
| Gitter 3 | 2 | 2 |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 4 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 6, 7 | 6, 7 |
| Abschirmung | ||
| Funktion | → Endpentode |
→ Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

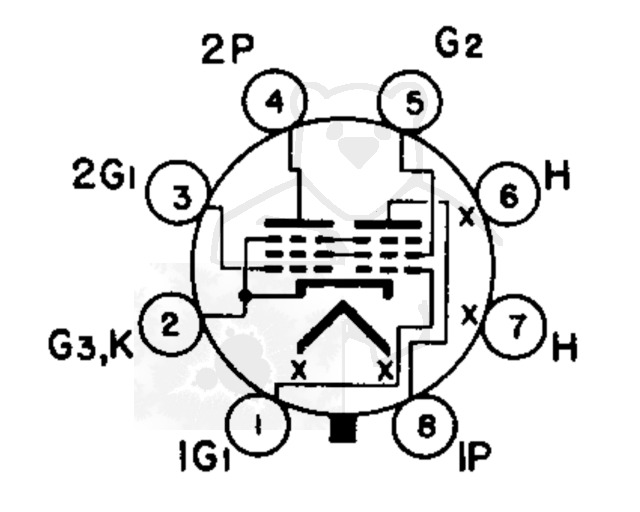

🔎 Sockelschaltung der 26A7GT
Bildquelle: Tung-Sol Datenblatt
🔎 Datenblätter zur Röhre: 26A7GT
Datenblatt 26A7 RCA [www.tubedata.info].pdf (282 kB)
Datenblatt 26A7GT Tiung-Sol [www.tubedata.info].pdf (168 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 26A7GT

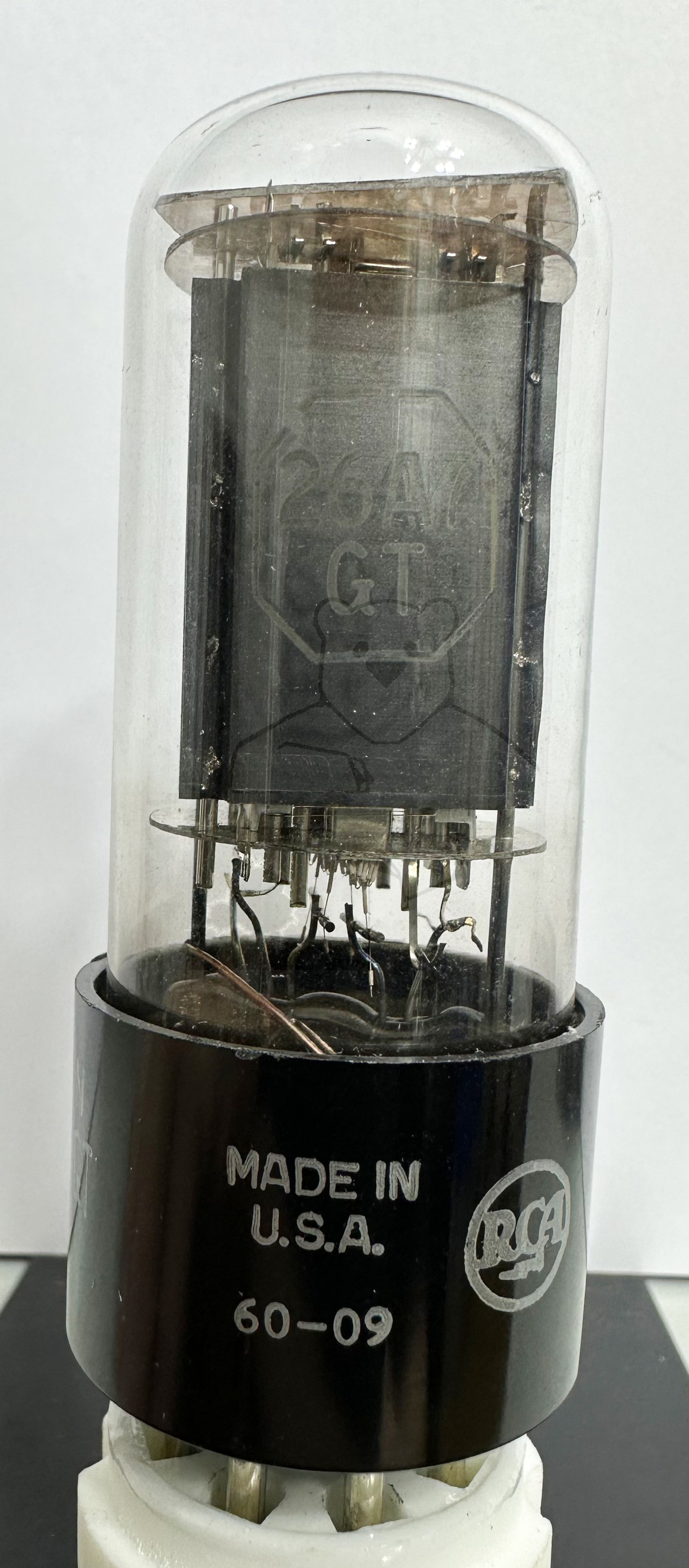

Röhre 26A7GT #4791 Bild 1

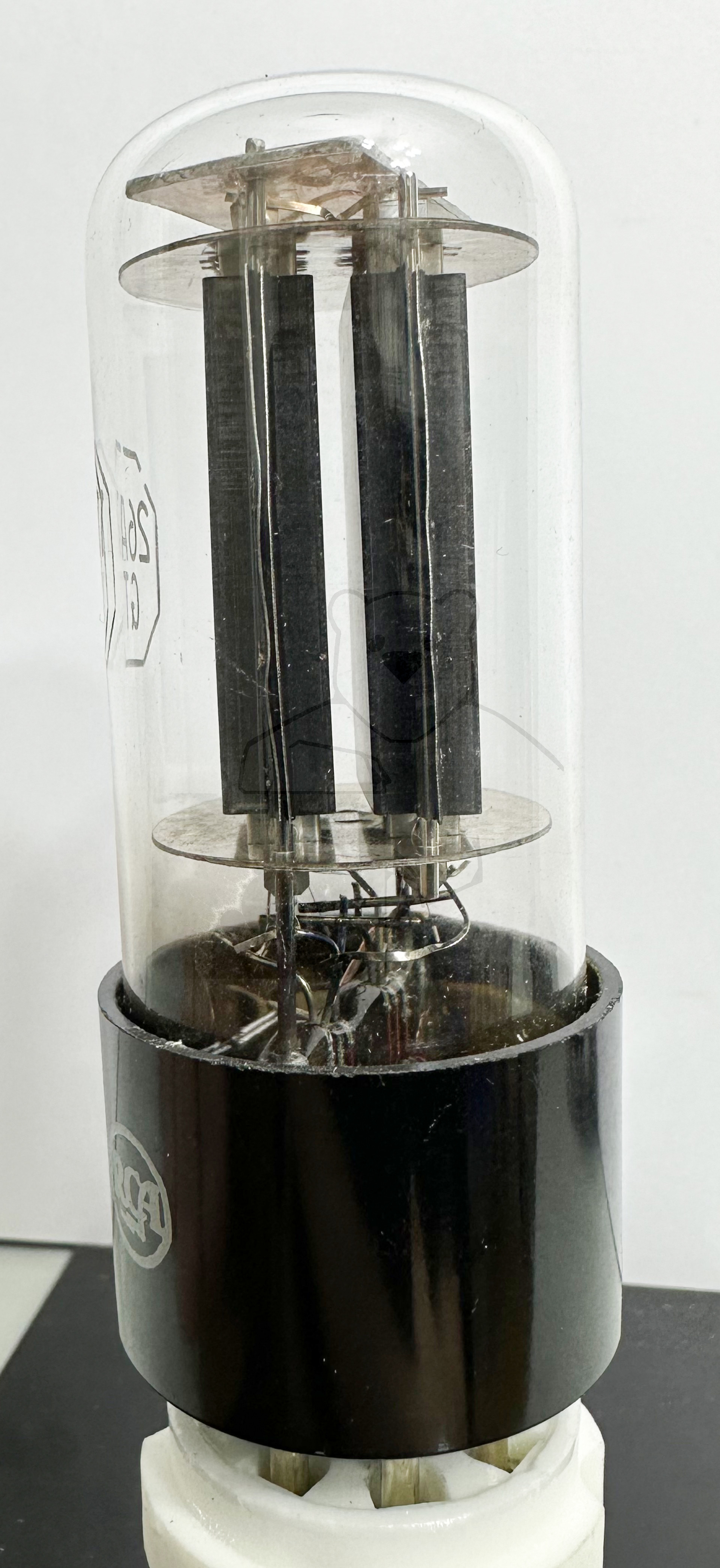

Röhre 26A7GT #4791 Bild 2
🔎 Alle Röhren vom Typ 26A7GT in der Sammlung
- → 26A7GT Inventar: 04790 Hersteller: → RCA
- → 26A7GT Inventar: 04791 Hersteller: → RCA
- → 26A7GT Inventar: 04792 Hersteller: → RCA
- → 26A7GT Inventar: 04793 Hersteller: → RCA
- → 26A7GT Inventar: 04794 Hersteller: → RCA
