đ Beschreibung der Röhre: RENS1823d Inventarnummer: 04683
| Name | â RENS1823d |
| Vergleichsname | â AV1030 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 20 |
| Heizstrom (AmpĂšre) | 0,18 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 5pol. â Liste aller Röhren mit: Europa, 5pol. |
| Informationen Röhrentyp | |
| Informationen | BestĂŒckungsröhre VolksempfĂ€nger V.E.301 Einzelverkauf unzulĂ€ssig |
| Kenn Nummer | |
| Ătz- Produktionscode | hg |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Reichsadler Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Ănderung | |
| Lager | Missing in Action |
đ Beschreibung der Systeme fĂŒr die Röhre: RENS1823d
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | Seitenschraube |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | 5 |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RENS1823d
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
đ DatenblĂ€tter zur Röhre: RENS1823d
Datenblatt RENS1823d Telefunken [www.tubedata.info].pdf (97 kB)
Pruefkarte RENS1823d - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
Pruefkarte RENS1823d L2318D PP2018 B2043 - Funke W19 Roehrenpruefer.pdf (170 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RENS1823d

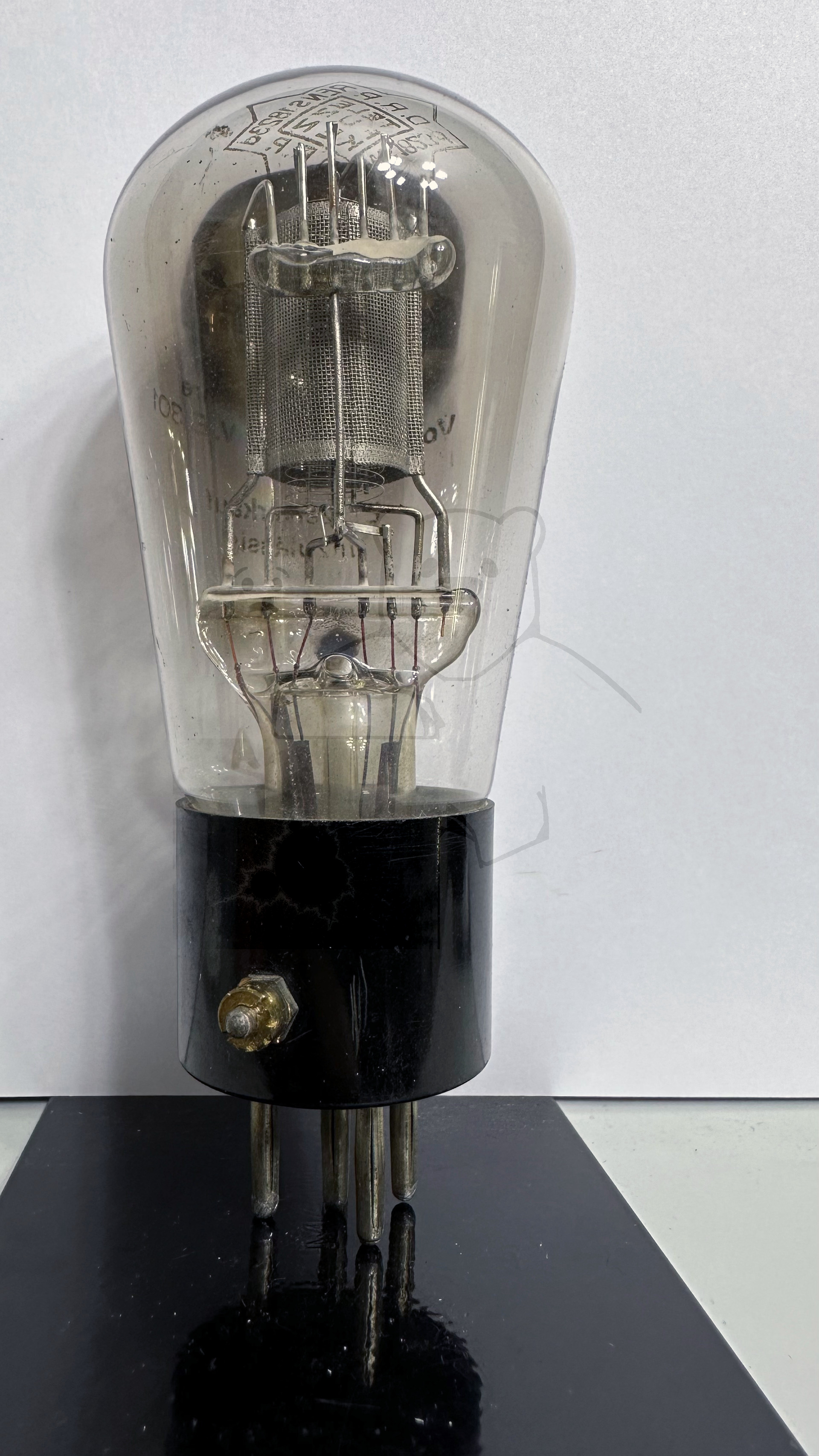

Röhre RENS1823d #4683 Bild 1

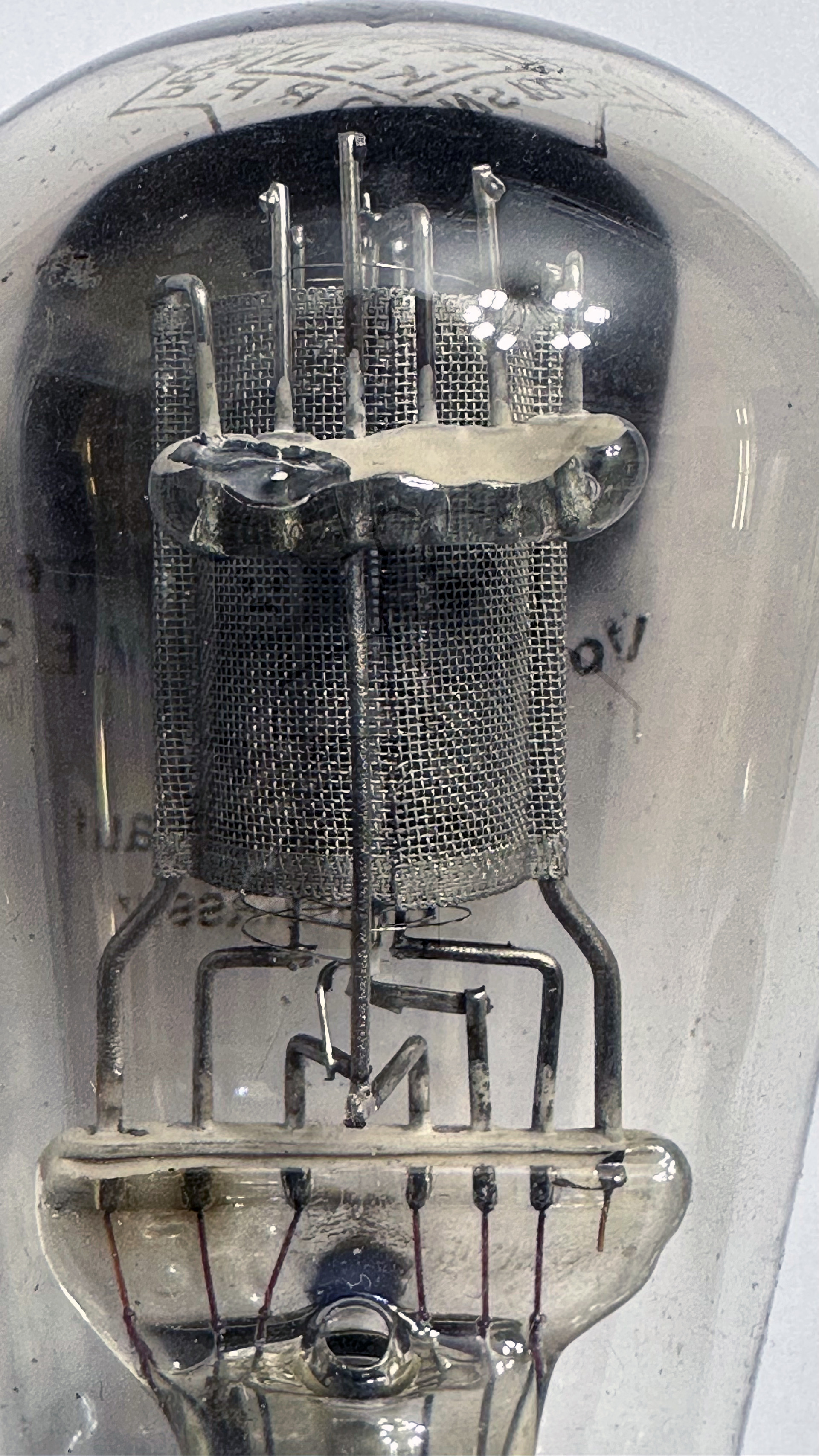

Röhre RENS1823d #4683 Bild 2

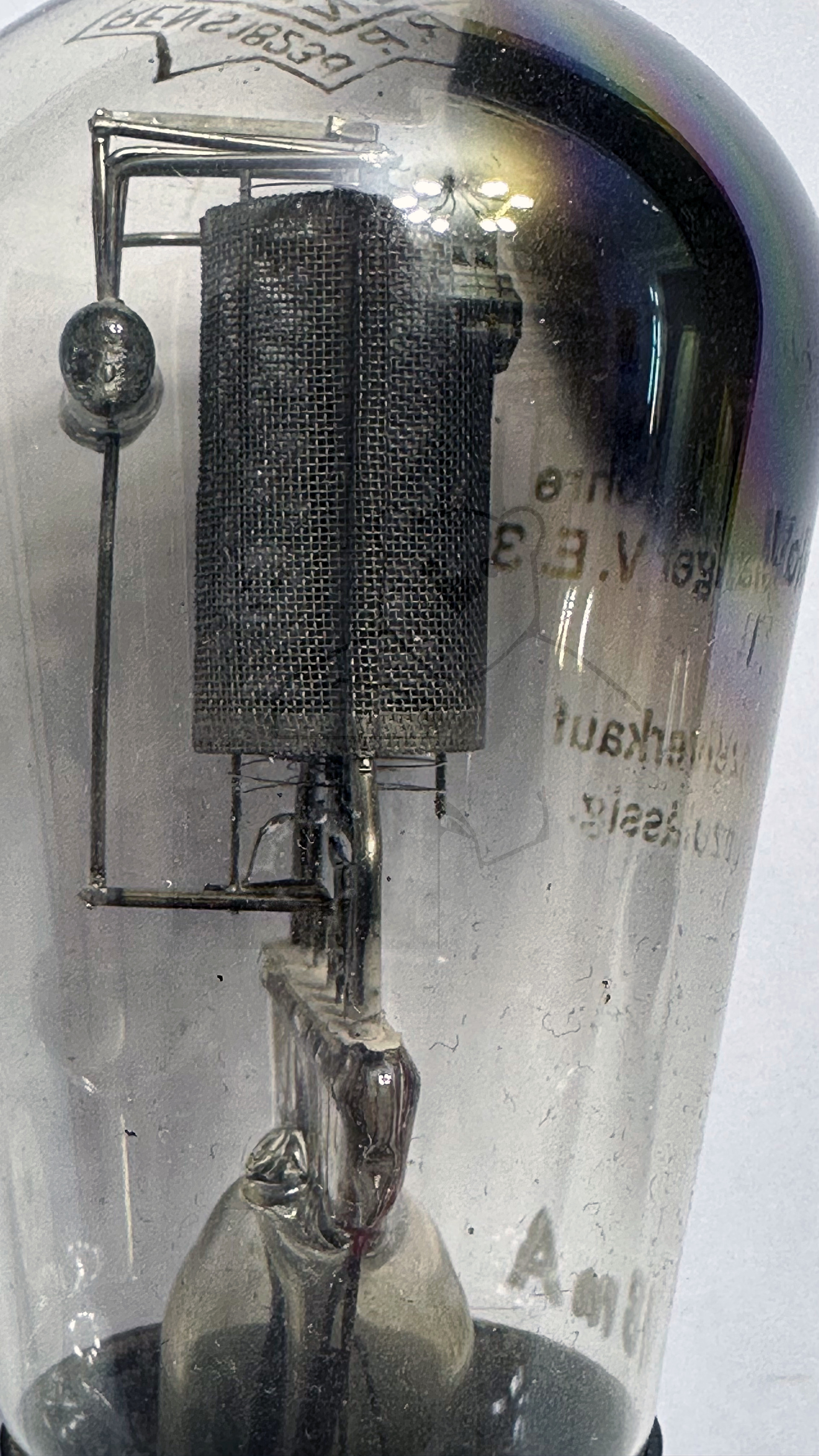

Röhre RENS1823d #4683 Bild 3

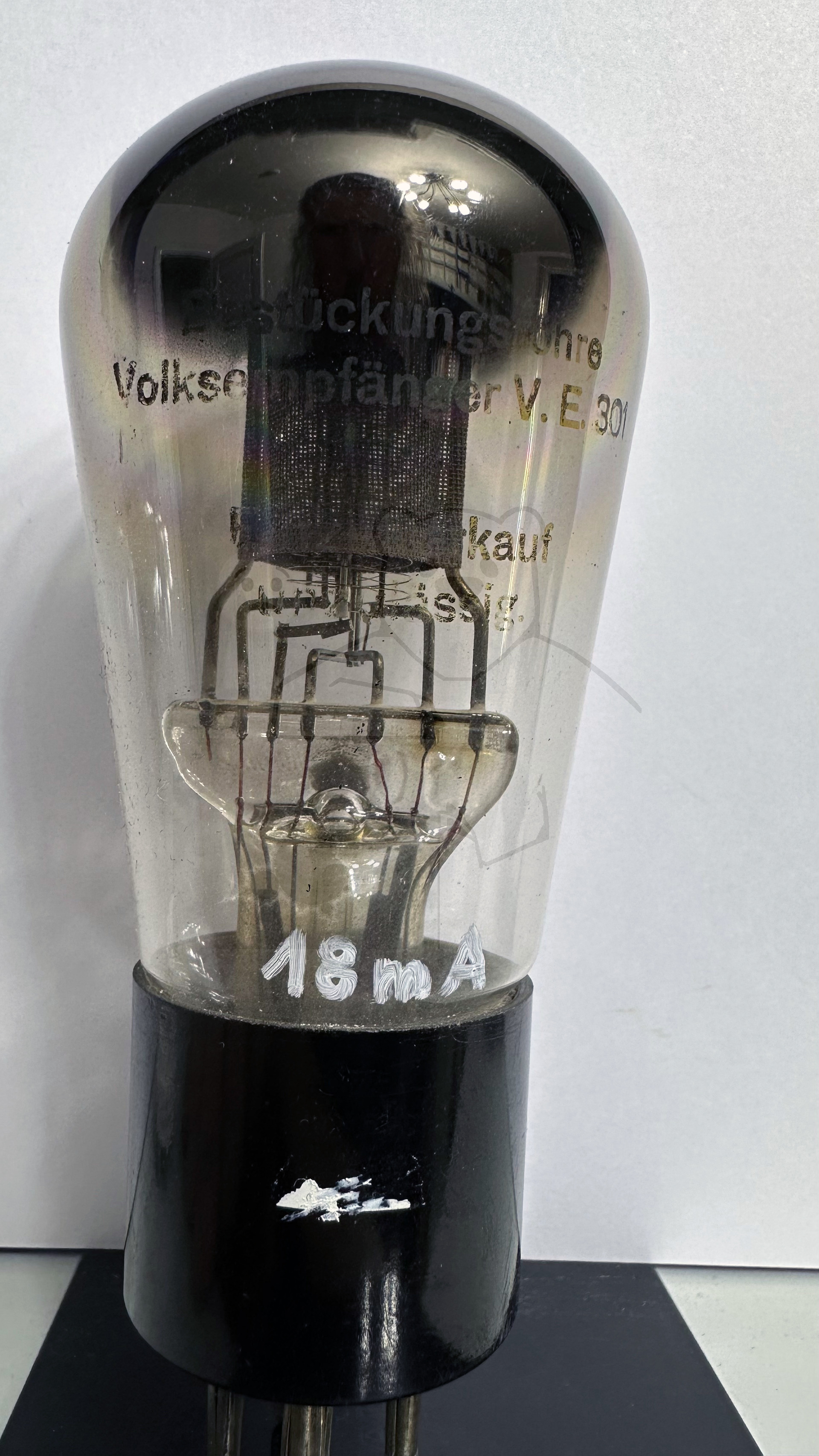

Röhre RENS1823d #4683 Bild 4
