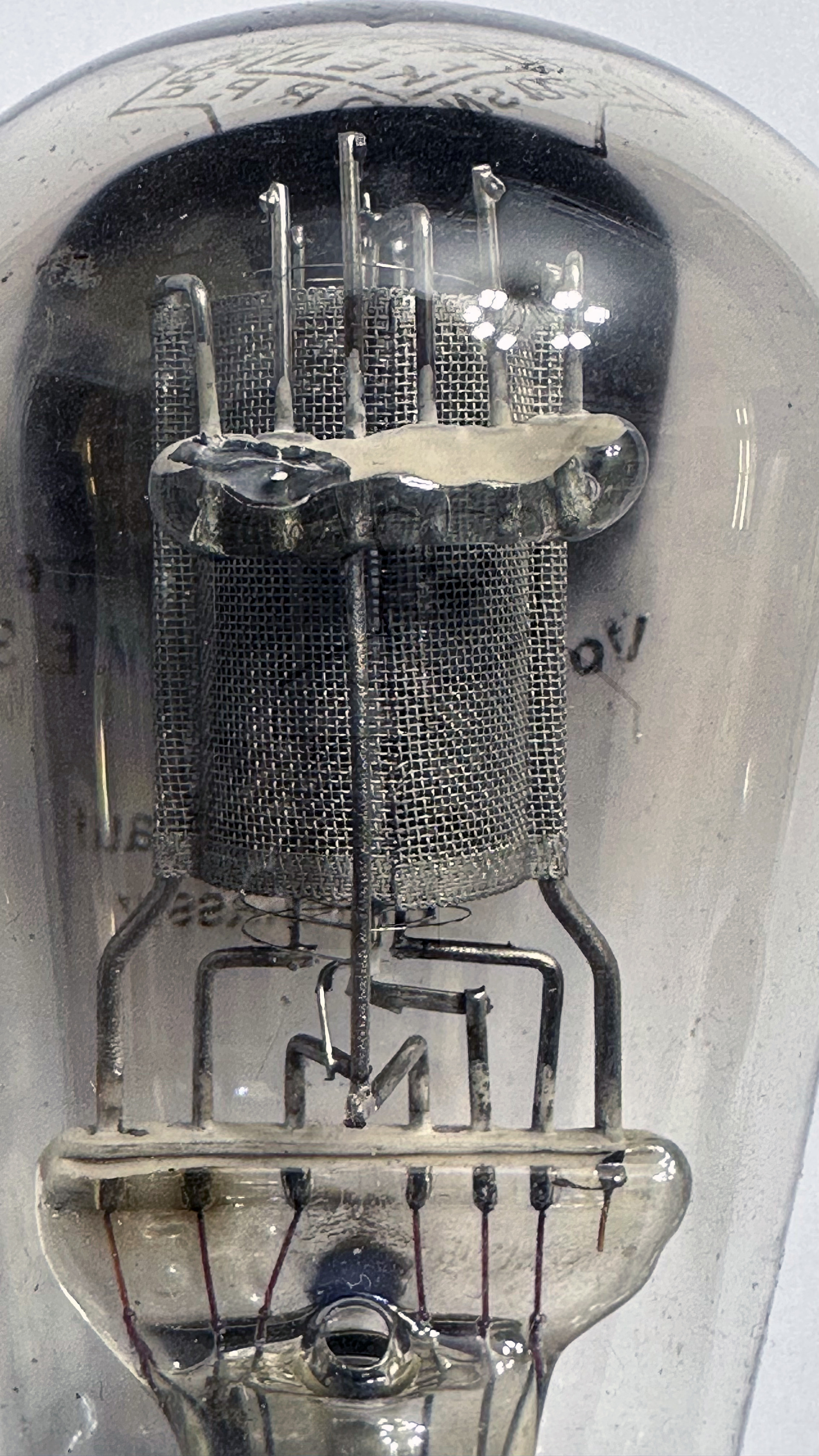

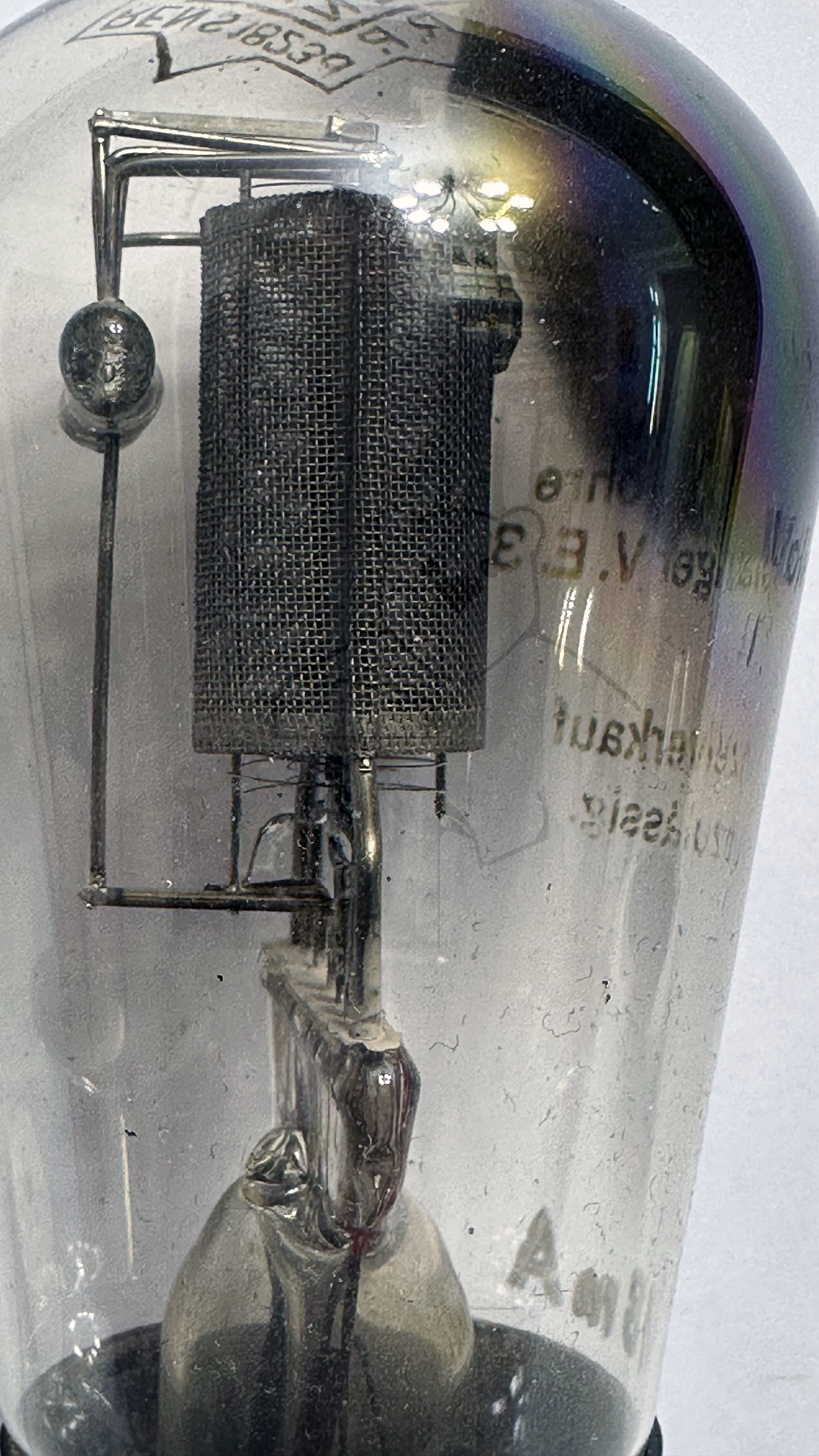

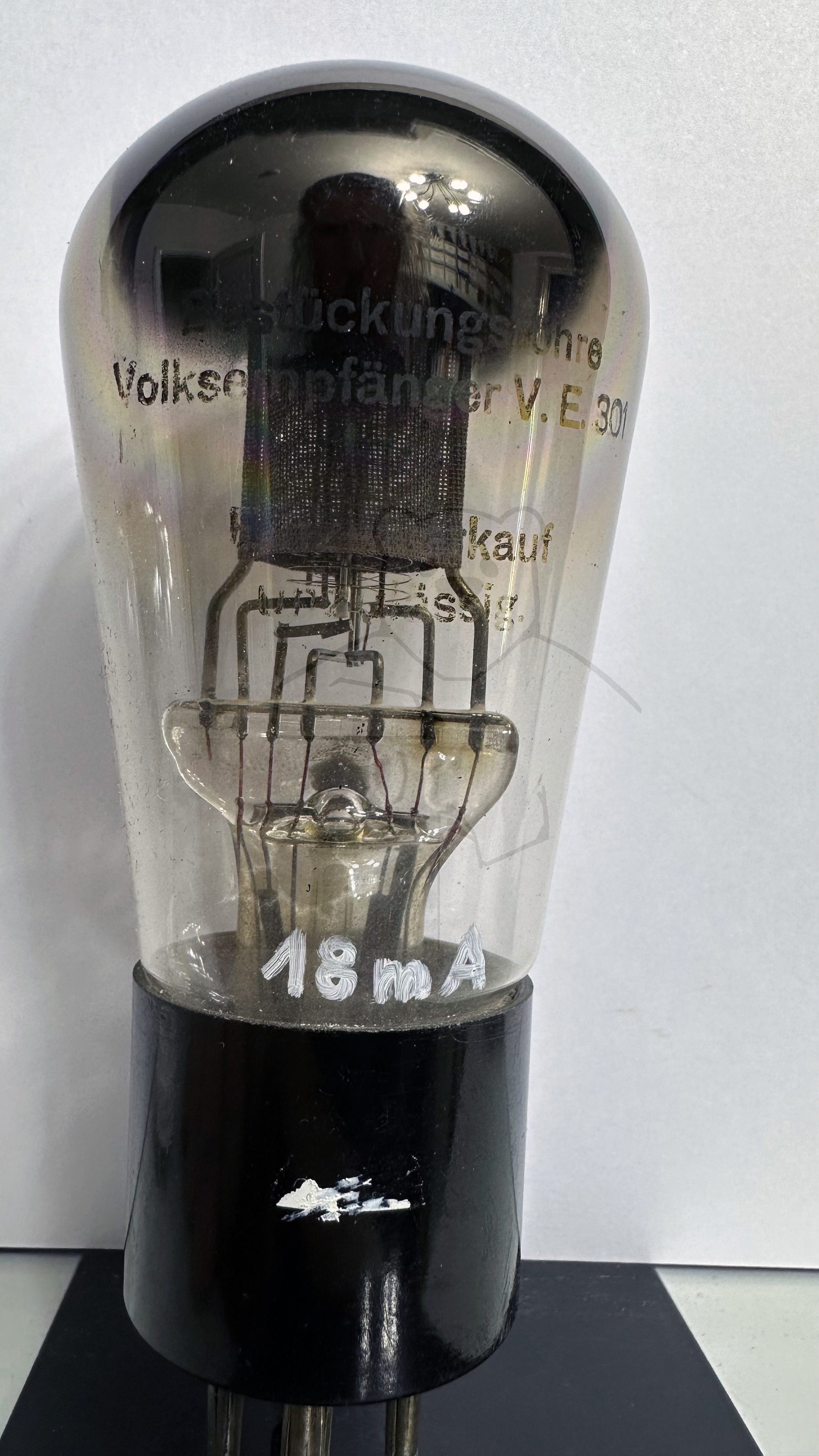

Daten und Bilder der Röhre: RENS1823d

🔎 Beschreibung der Röhre: RENS1823d

Name	RENS1823d
Vergleichsname	→ AV1030
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 21:02:46

🔎 Beschreibung der Systeme für die Röhre: RENS1823d

	System 1
Kathode	5
Gitter 1	4
Gitter 2	Seitenschraube
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

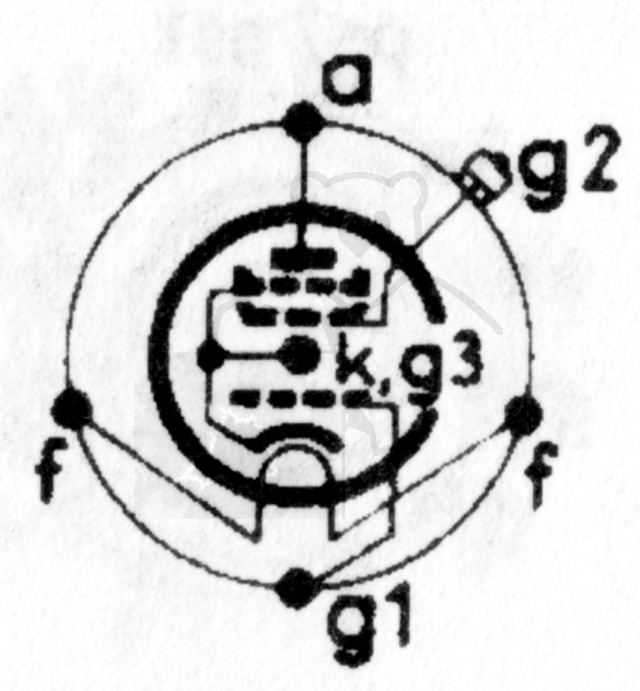

🔎 Sockelschaltung der RENS1823d

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: RENS1823d
Datenblatt RENS1823d Telefunken [www.tubedata.info].pdf (97 kB)
Pruefkarte RENS1823d - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
Pruefkarte RENS1823d L2318D PP2018 B2043 - Funke W19 Roehrenpruefer.pdf (170 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
