đ Beschreibung der Röhre: 47 Inventarnummer: 04657
| Name | â 47 |
| Vergleichsname | â PZ |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 1,75 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Medium, 5pol. â Liste aller Röhren mit: USA, Medium, 5pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40a |
đ Beschreibung der Systeme fĂŒr die Röhre: 47
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 3 |
| Gitter 2 | 4 |
| Gitter 3 | Interne Mittelanzapfung Heizfaden |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 5 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 47
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 47
Datenblatt 47 Cunningham [www.tubedata.info].pdf (155 kB)
Datenblatt 47 General Electric.pdf (127 kB)
Datenblatt 47 RCA.pdf (48 kB)
Datenblatt 47 Sylvania Französisch [www.tubedata.info].pdf (51 kB)
Datenblatt 47 Sylvania.pdf (512 kB)
Datenblatt 47 Tung-Sol [www.tubedata.info].pdf (33 kB)
Pruefkarte 47 247 447 2470 VT-47 - Funke W19 Roehrenpruefer.pdf (150 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 47

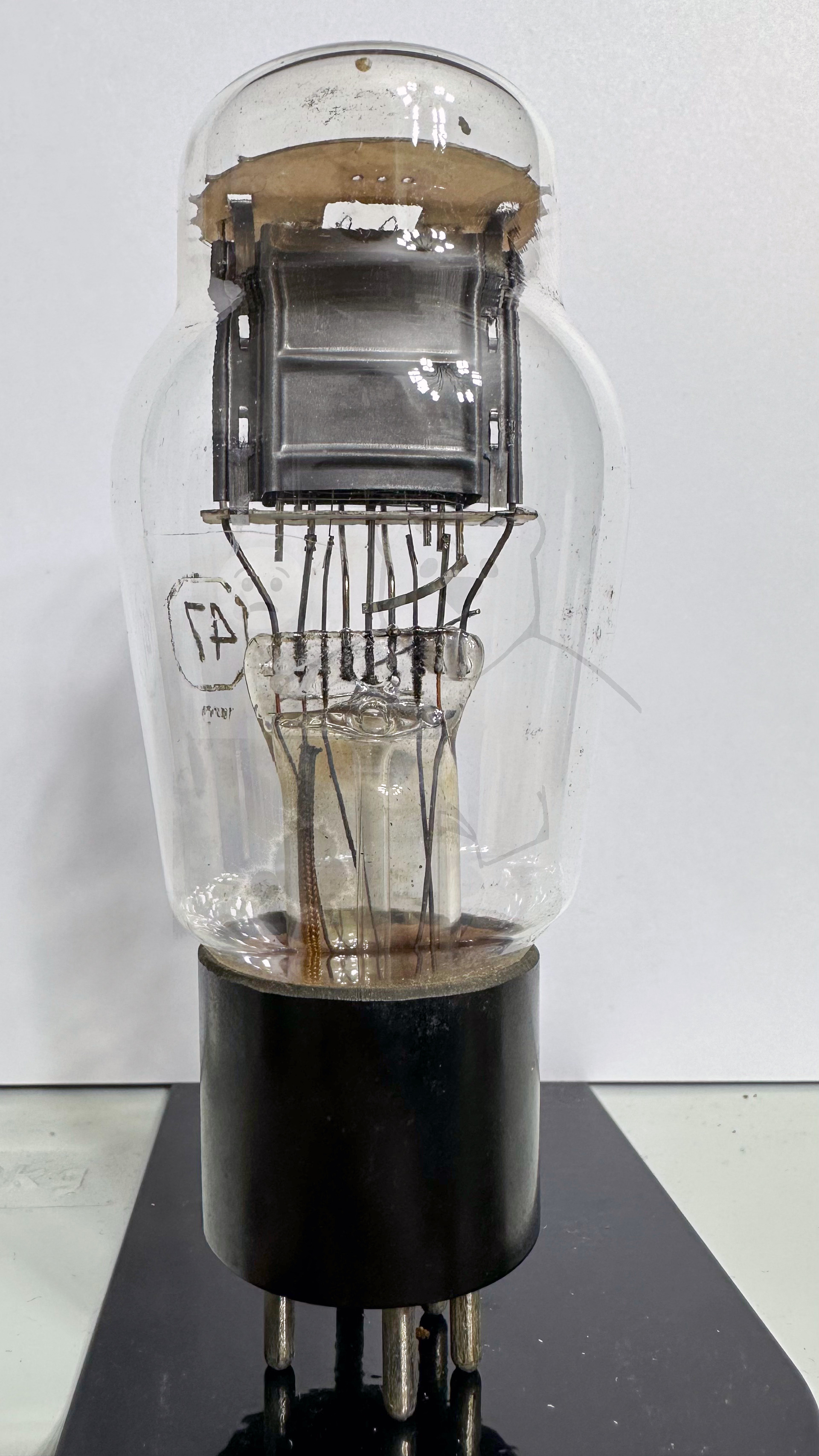

Röhre 47 #4657 Bild 1

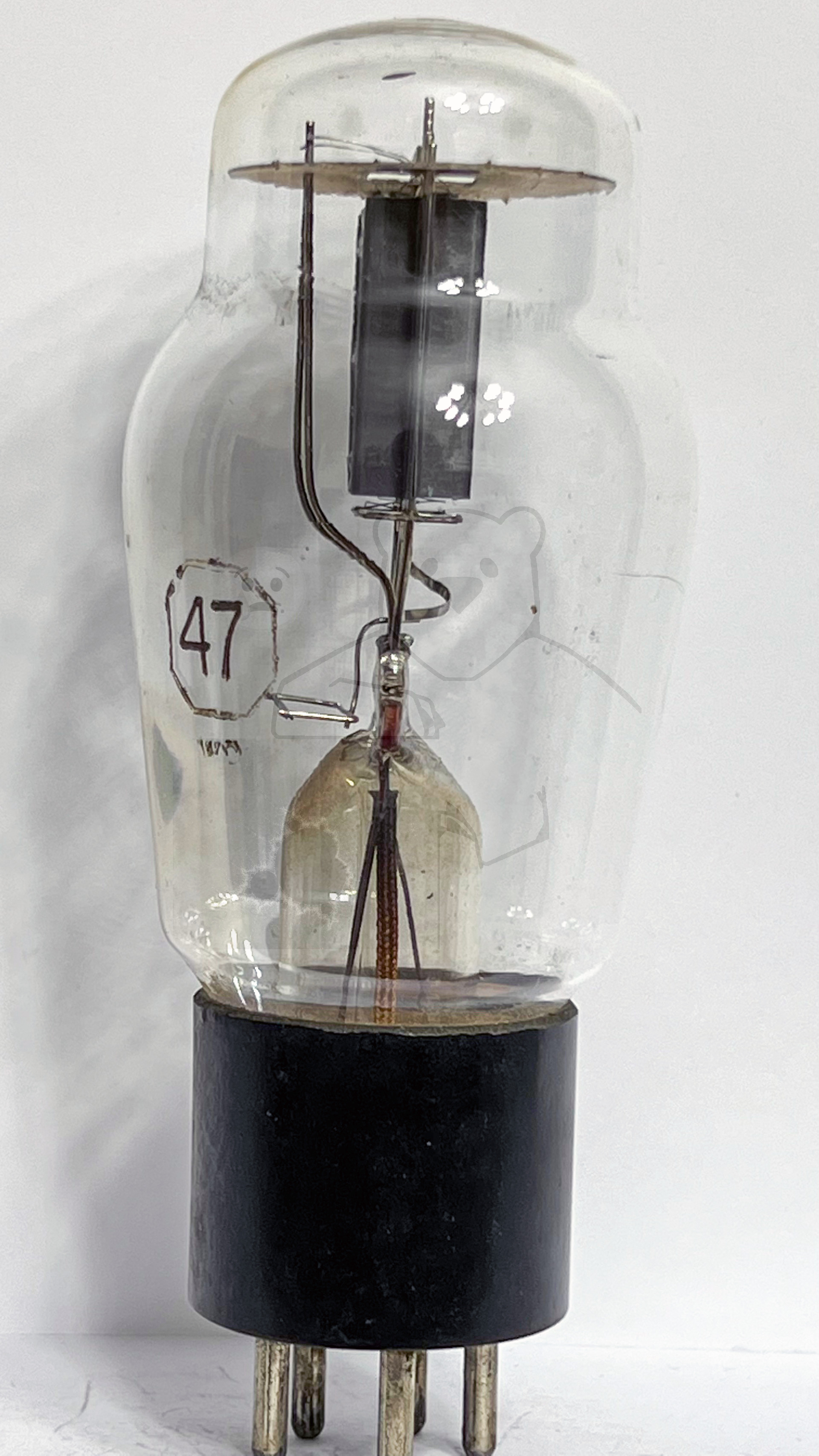

Röhre 47 #4657 Bild 2

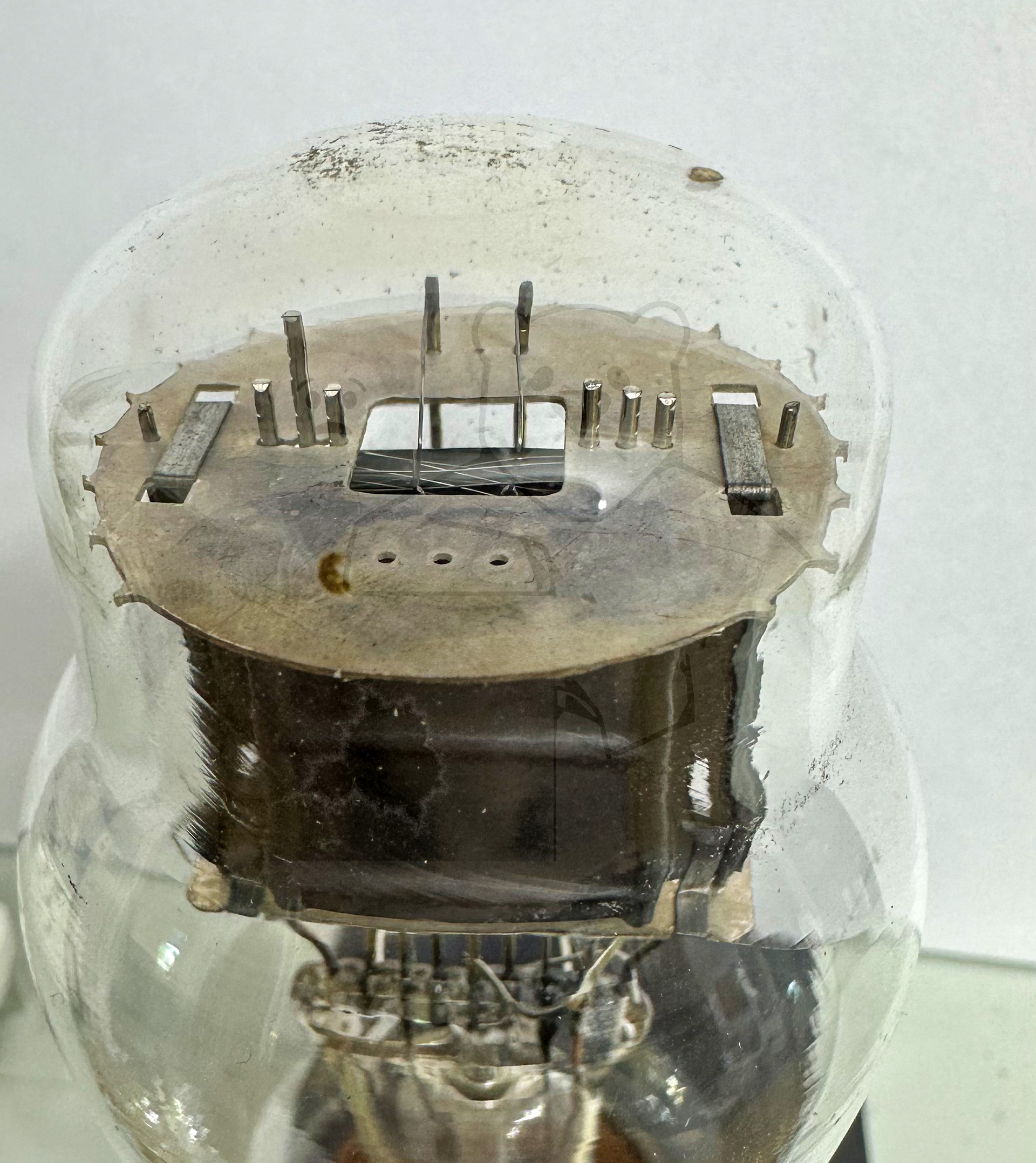

Röhre 47 #4657 Bild 3
