Daten und Bilder der Röhre: PZ

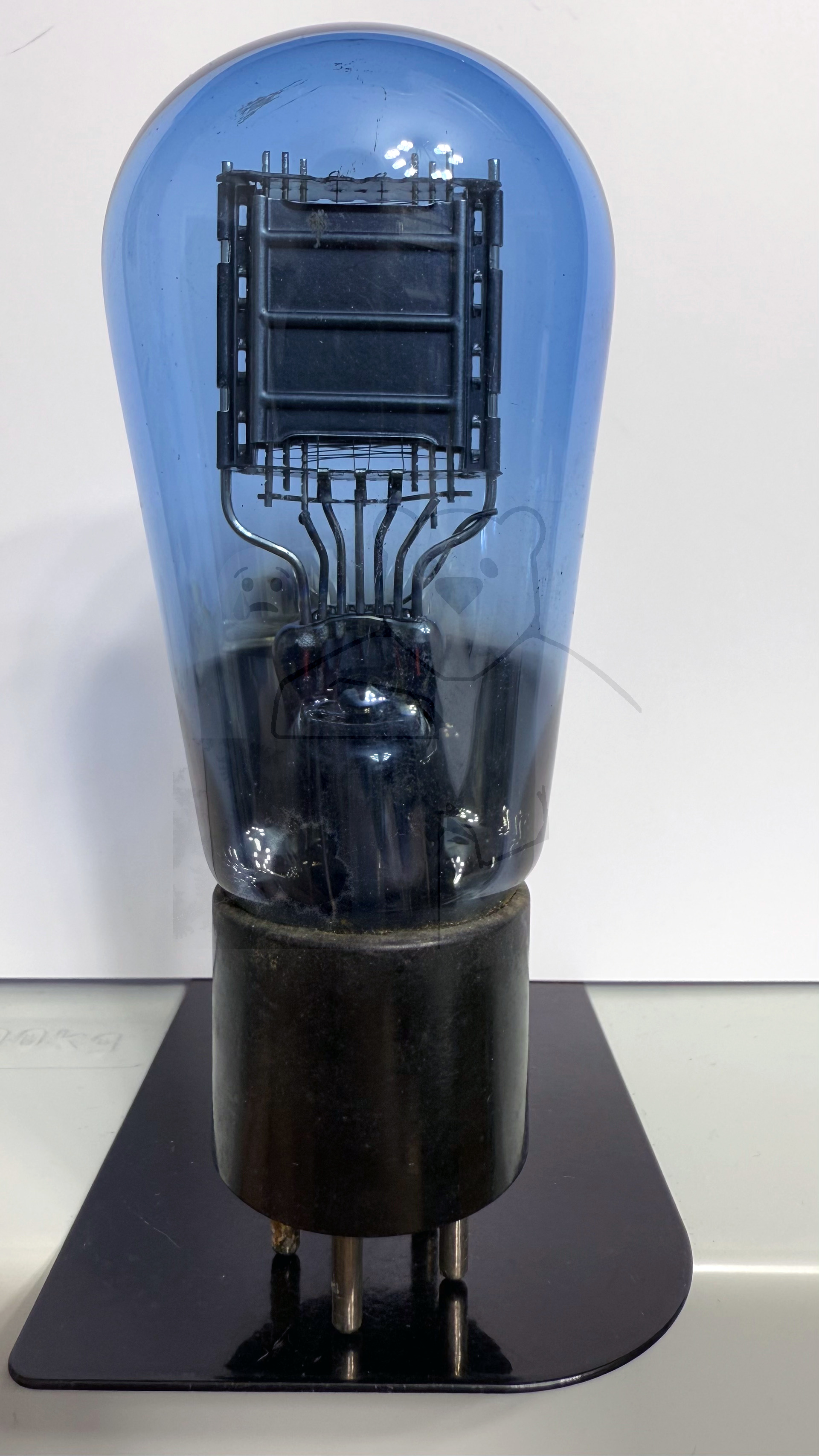

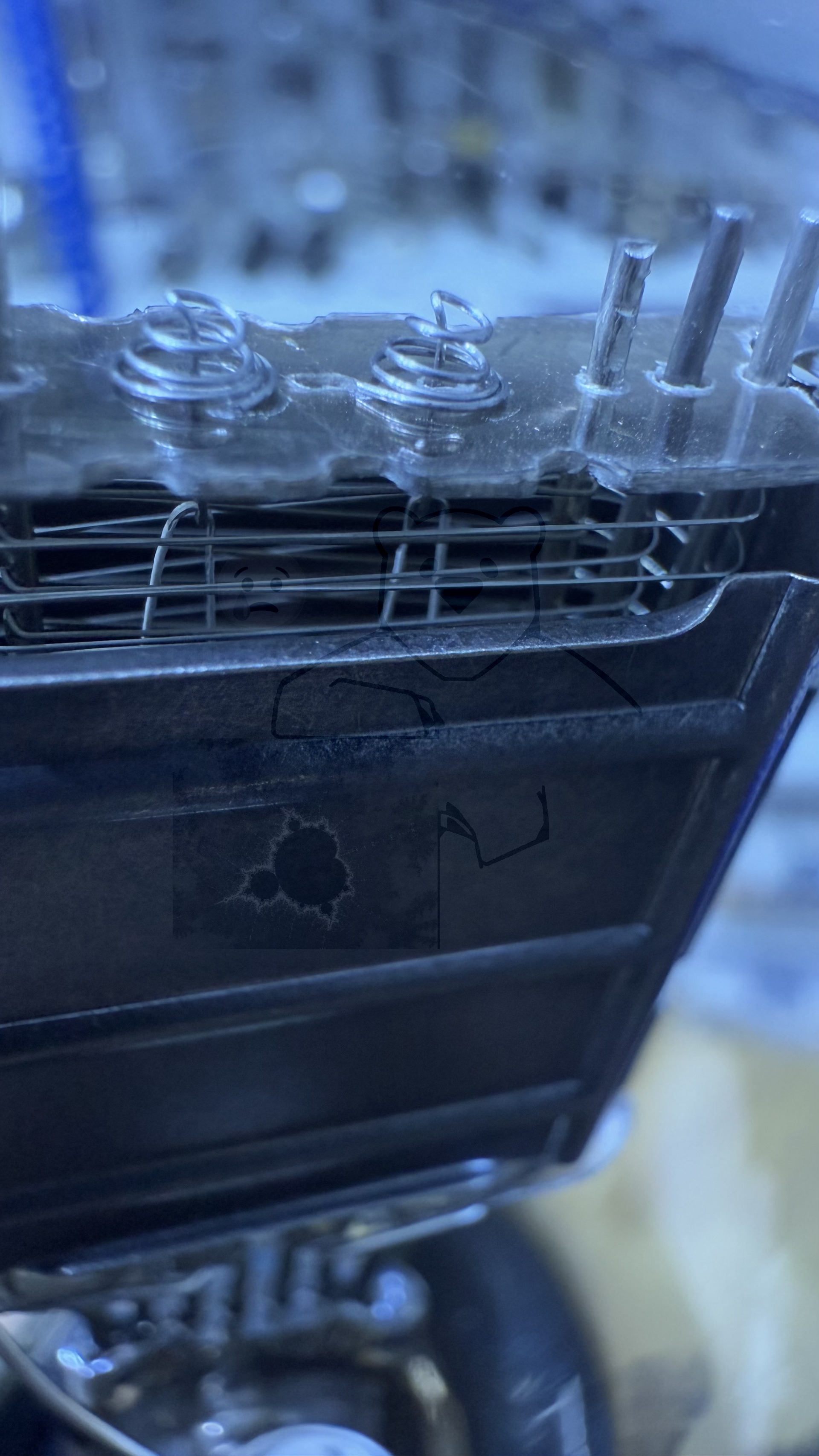

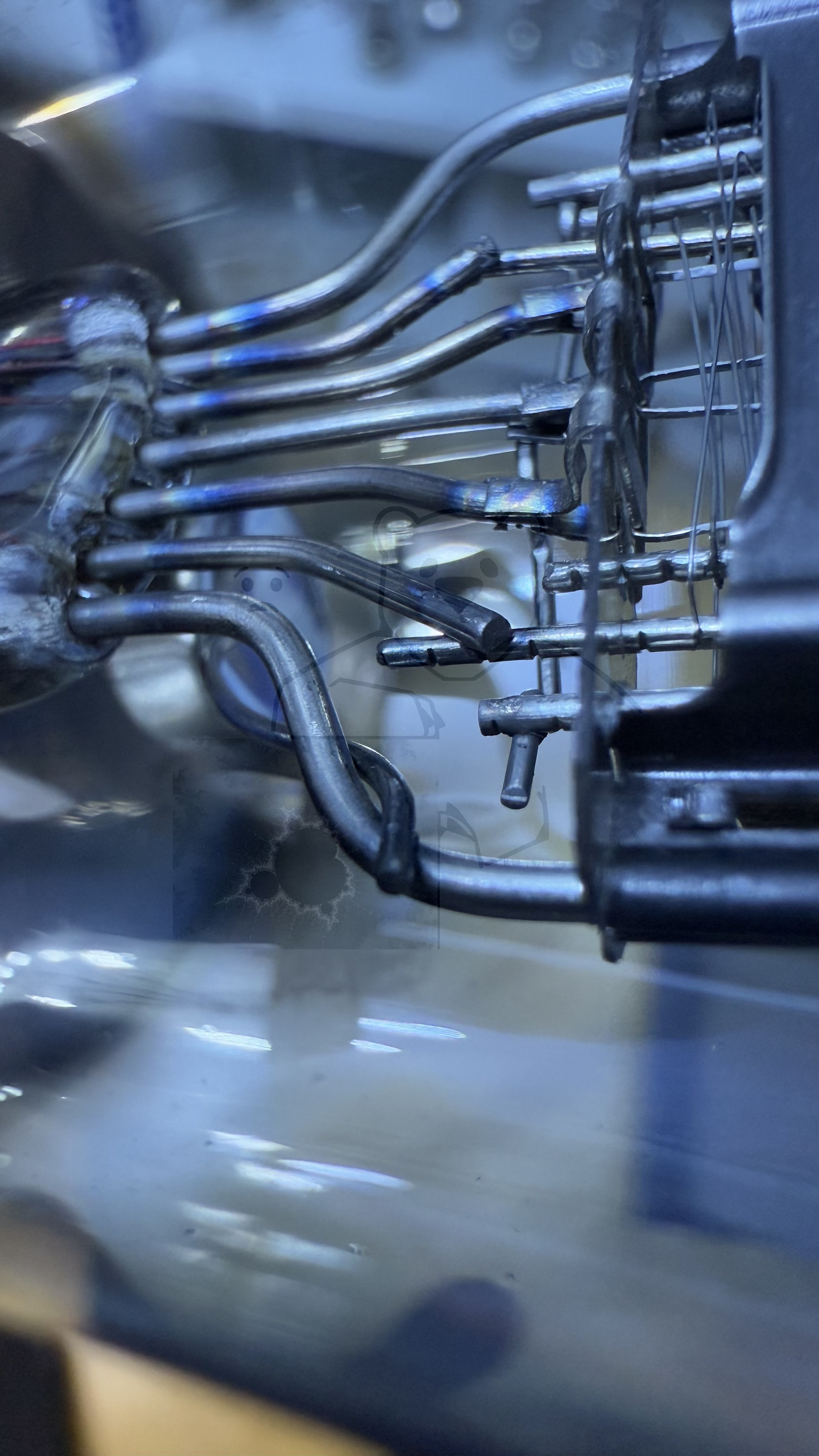

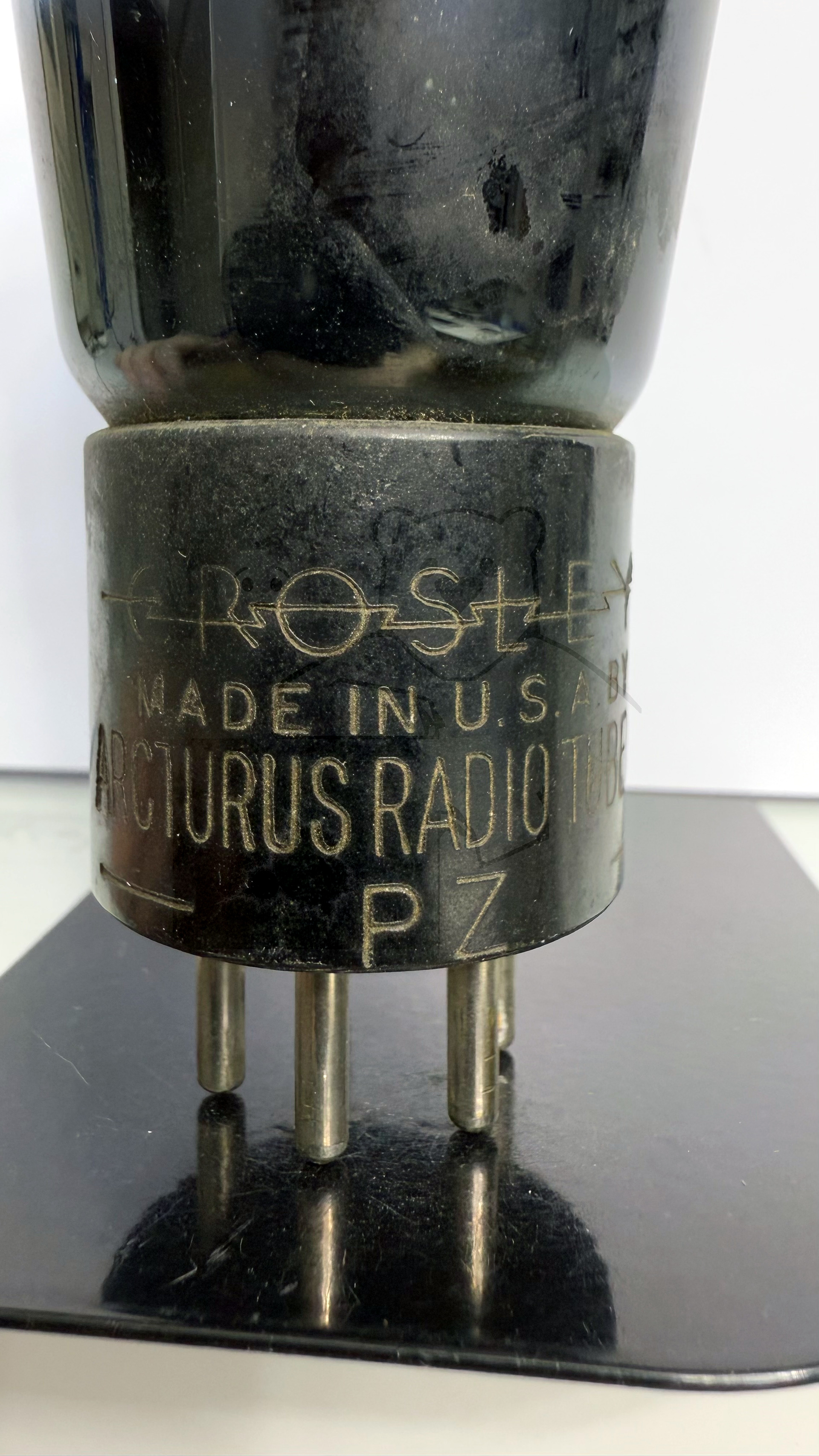

🔎 Beschreibung der Röhre: PZ

Name	PZ
Vergleichsname	→ 47
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	1,75
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 5pol. → Liste aller Röhren mit: USA, Medium, 5pol.
Zusätzliche Informationen	Röhre hat einen blauen Glaskolben
Letzte Änderung	07.05.2025 17:47:44

🔎 Beschreibung der Systeme für die Röhre: PZ

	System 1
Kathode	1
Gitter 1	3
Gitter 2	4
Gitter 3	1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Endpentode
