đ Beschreibung der Röhre: 2C40 Inventarnummer: 04654
| Name | â 2C40 |
| Vergleichsname | CV2643 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,75 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | Vorheizzeit vor anlegen der Anodenspannung: 1 Minute |
| Informationen | |
| Kenn Nummer | 2985 |
| Ătz- Produktionscode | |
| Serien Nummer | 10037 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: 2C40
| System 1 | |
| Kathode | 3, 5, 8 - HF-Kathode: m |
| Gitter 1 | g |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Senderoehre, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 2C40
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 2C40
Datenblatt 2C40 RCA [www.tubedata.info].pdf (215 kB)
Datenblatt 2C40 Telefunken.pdf (62 kB)
Datenblatt 2C40A General Electric [www.tubedata.info].pdf (331 kB)
Datenblatt 2C40A RCA [www.tubedata.info].pdf (94 kB)
Pruefkarte 2C40 - Neuberger RPM370 Roehrenmessgeraet.pdf (200 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 2C40

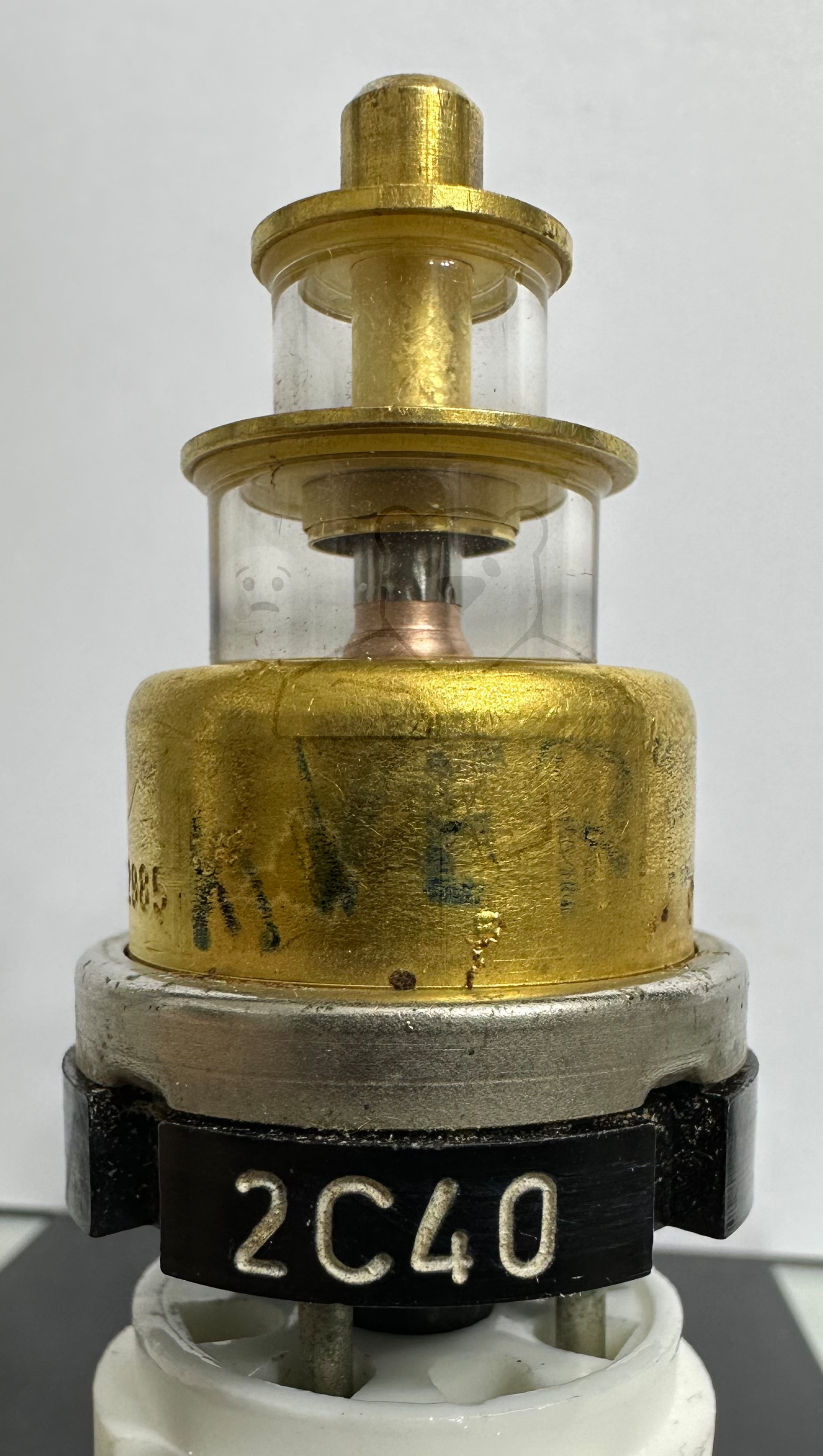

Röhre 2C40 #4654 Bild 1

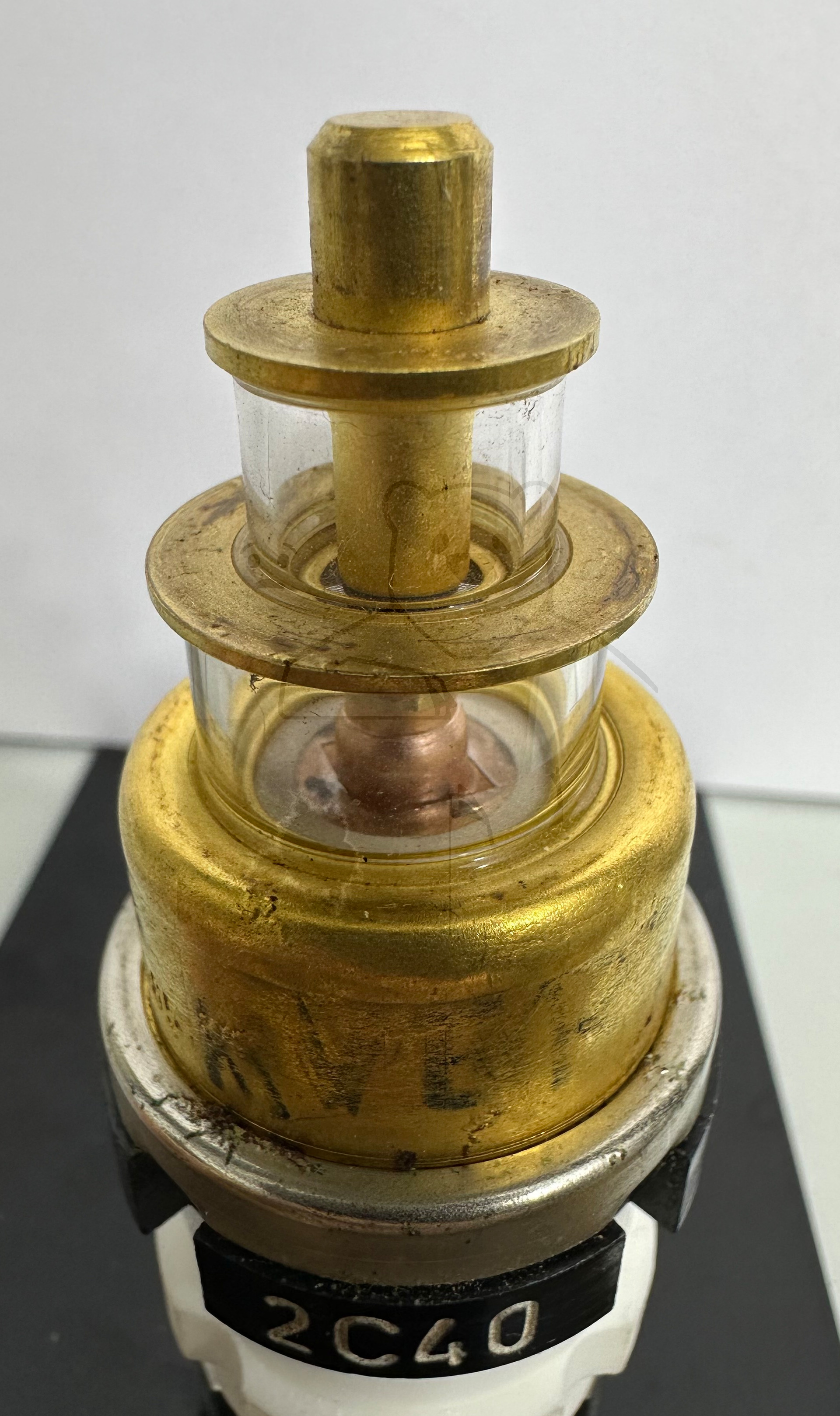

Röhre 2C40 #4654 Bild 2

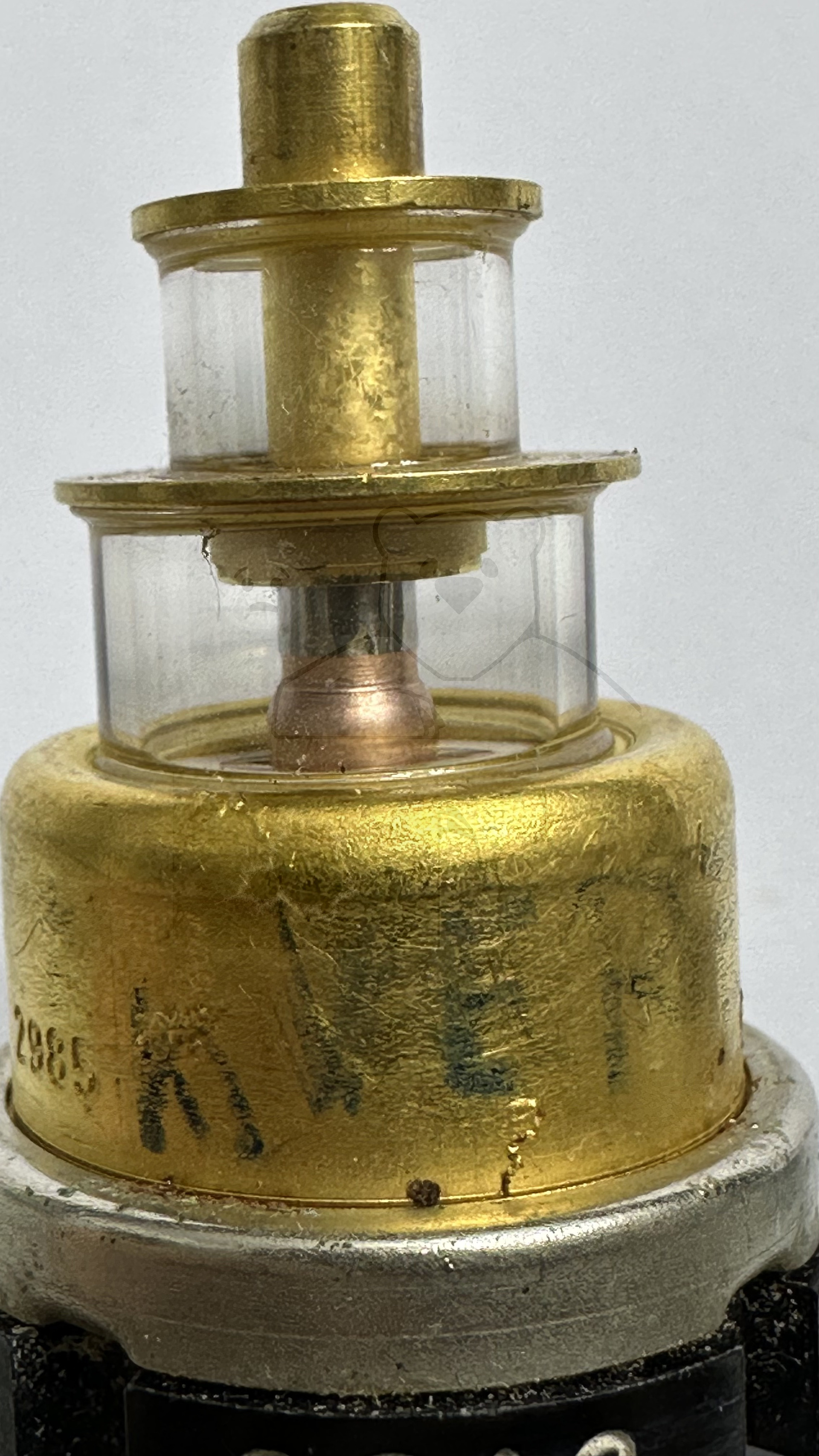

Röhre 2C40 #4654 Bild 3
