Daten und Bilder der Röhre: 2C40

🔎 Beschreibung der Röhre: 2C40

Name	2C40
Vergleichsname	CV2643
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,75
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen	Vorheizzeit vor anlegen der Anodenspannung: 1 Minute
Letzte Änderung	16.08.2016 02:35:48

🔎 Beschreibung der Systeme für die Röhre: 2C40

	System 1
Kathode	3, 5, 8 - HF-Kathode: m
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Senderöhre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

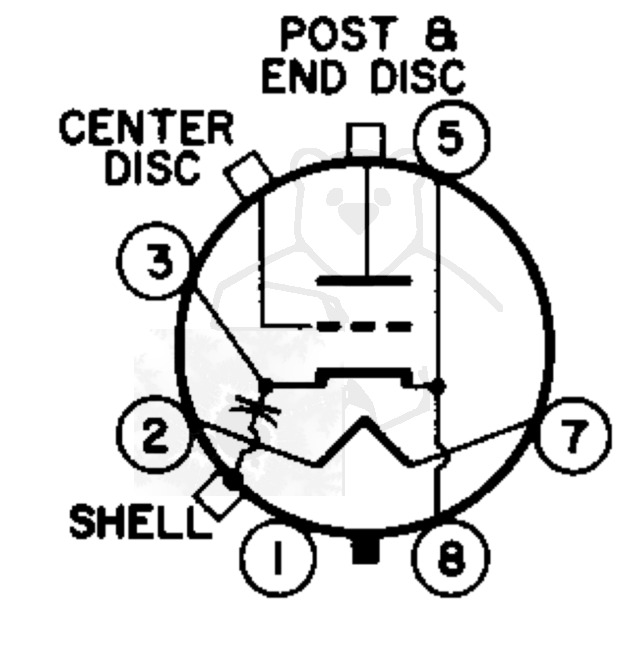

🔎 Sockelschaltung der 2C40

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 2C40
Datenblatt 2C40 RCA [www.tubedata.info].pdf (215 kB)
Datenblatt 2C40 Telefunken.pdf (62 kB)
Datenblatt 2C40A General Electric [www.tubedata.info].pdf (331 kB)
Datenblatt 2C40A RCA [www.tubedata.info].pdf (94 kB)
Prüfkarte 2C40 - Neuberger RPM370 Röhrenmeßgerät.pdf (200 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 2C40

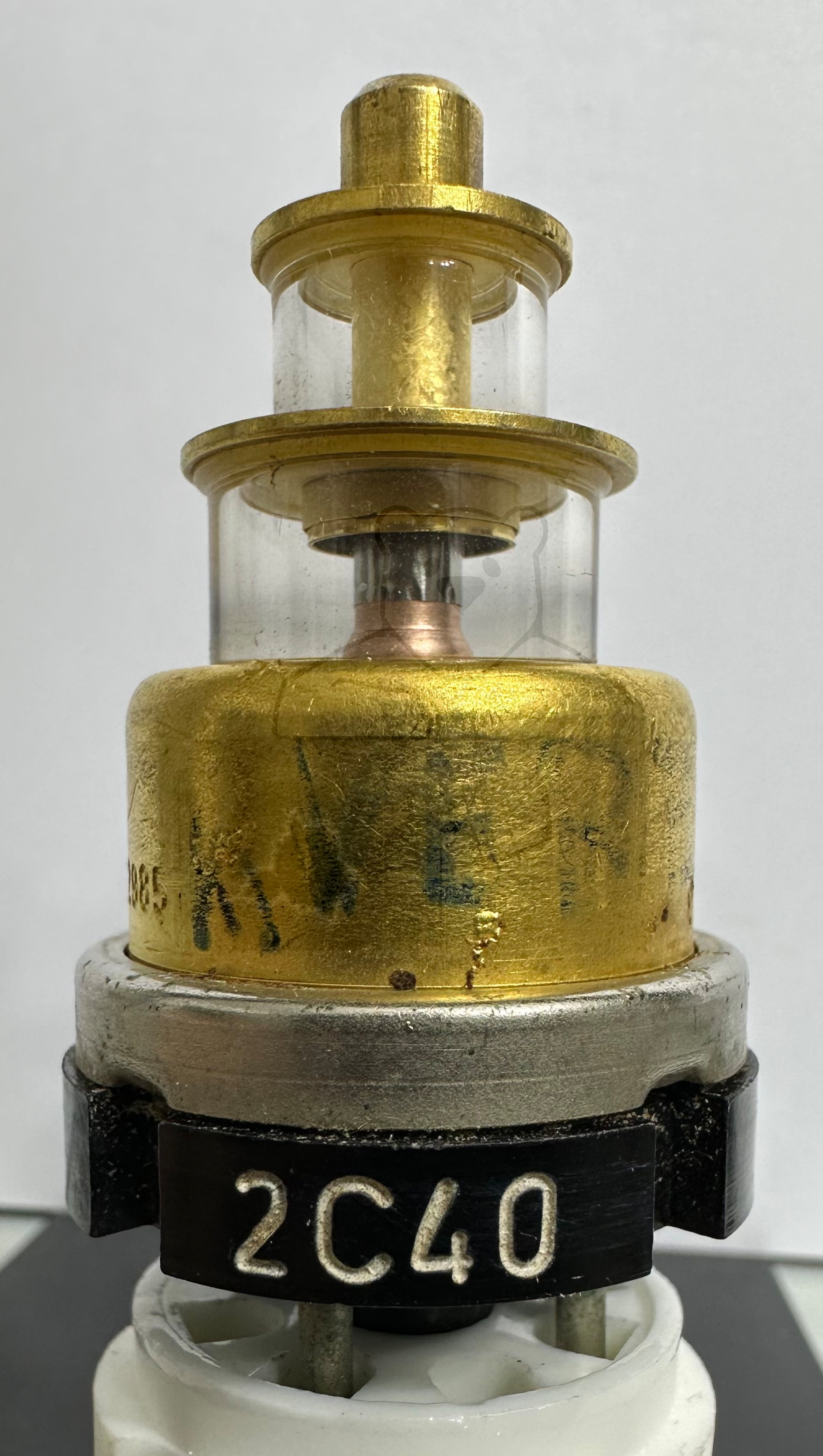

Röhre 2C40 #4654 Bild 1

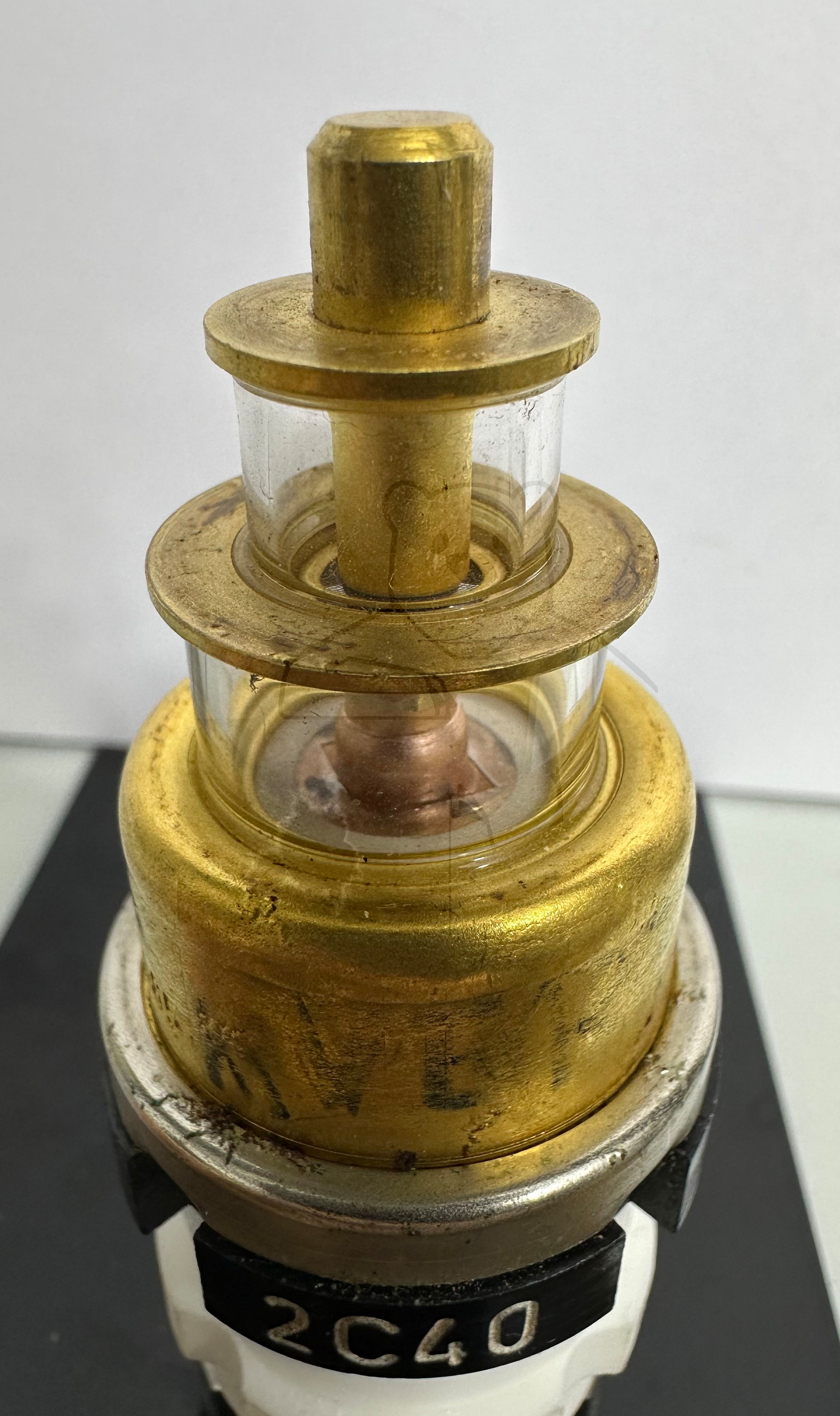

Röhre 2C40 #4654 Bild 2

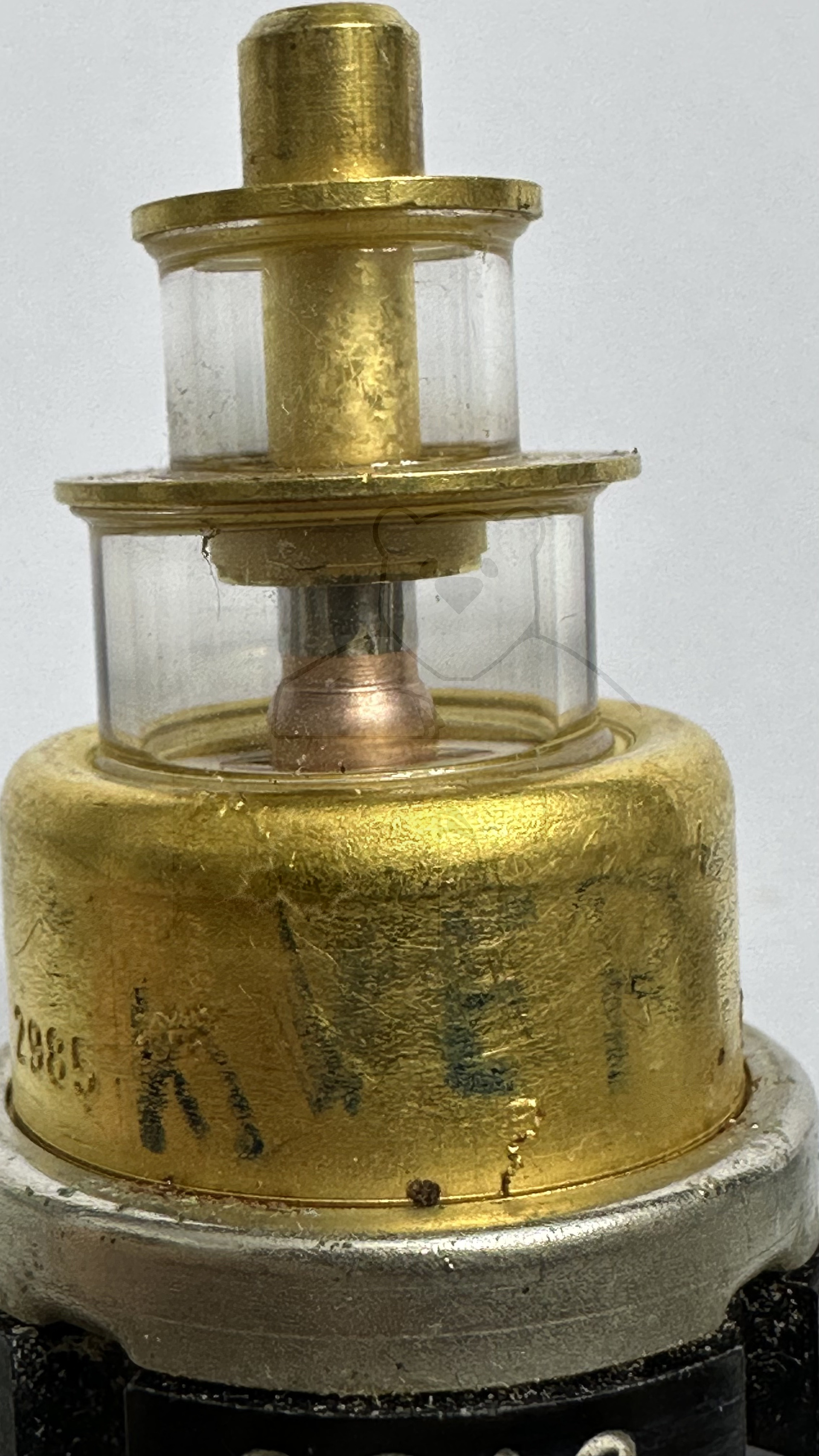

Röhre 2C40 #4654 Bild 3

🔎 Alle Röhren vom Typ 2C40 in der Sammlung

→ 2C40 Inventar: 04654 Hersteller: → Unbekannter Hersteller
