đ Beschreibung der Röhre: 80 Inventarnummer: 04650
| Name | â 80 |
| Vergleichsname | â 180 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 5 |
| Heizstrom (AmpĂšre) | 2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Small, 4pol. â Liste aller Röhren mit: USA, Small, 4pol. |
| Informationen Röhrentyp | |
| Informationen | SC278A K3E |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | SC278A |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S37a |
đ Beschreibung der Systeme fĂŒr die Röhre: 80
| System 1 | |
| Kathode | 1 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | 3 |
| Leuchtschirm | |
| Heizung | 1, 4 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 80
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 80
Datenblatt 80 Cunningham [www.tubedata.info].pdf (128 kB)
Datenblatt 80 RCA.pdf (88 kB)
Datenblatt 80 Sylvania Version 1.pdf (1146 kB)
Datenblatt 80 Sylvania Version 2 [www.tubedata.info].pdf (127 kB)
Datenblatt 80 Tung-Sol [www.tubedata.info].pdf (110 kB)
Pruefkarte 80 38080 VT80 - Neuberger RPM370 Roehrenmessgeraet.pdf (240 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 80

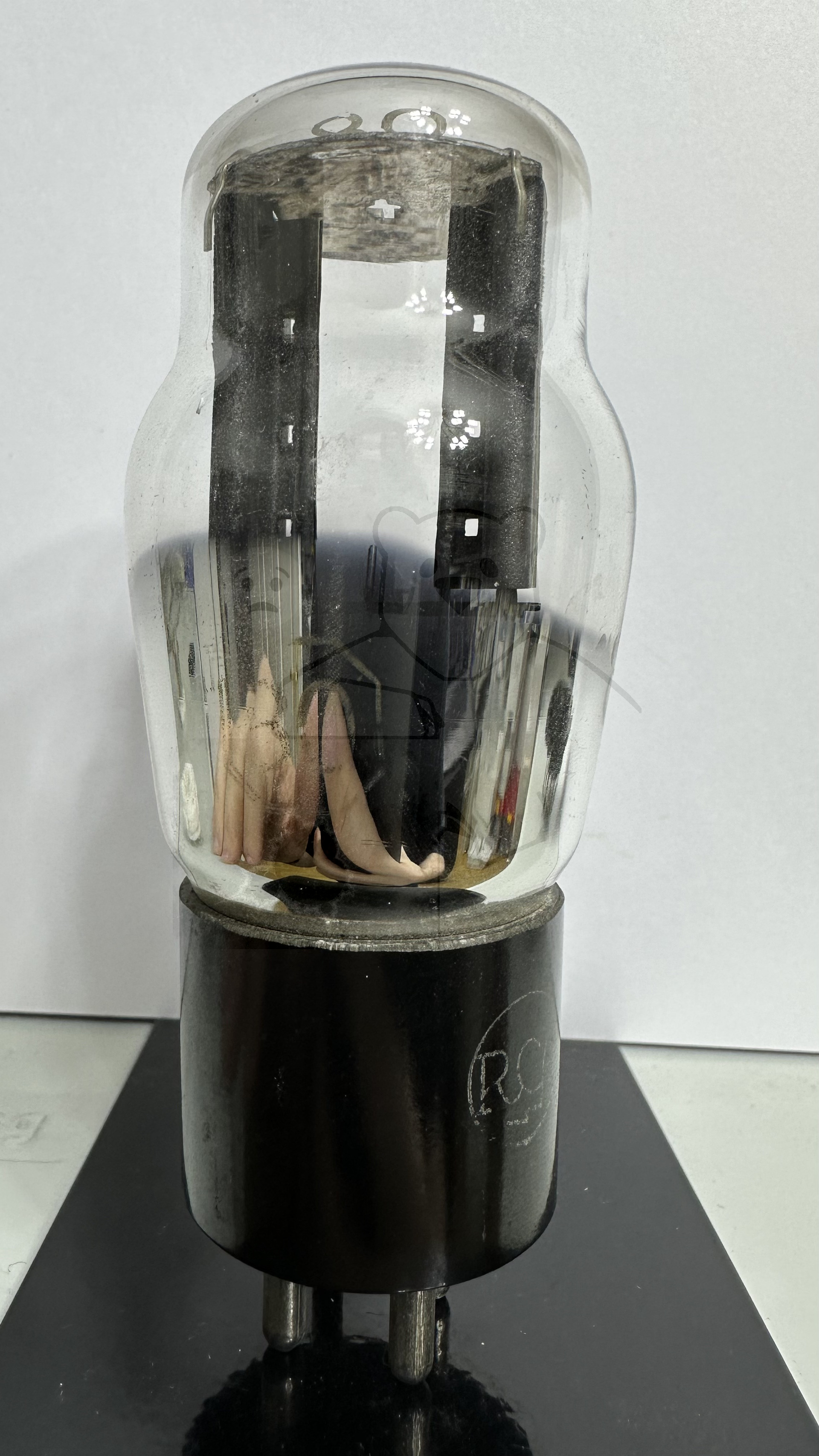

Röhre 80 #4650 Bild 1

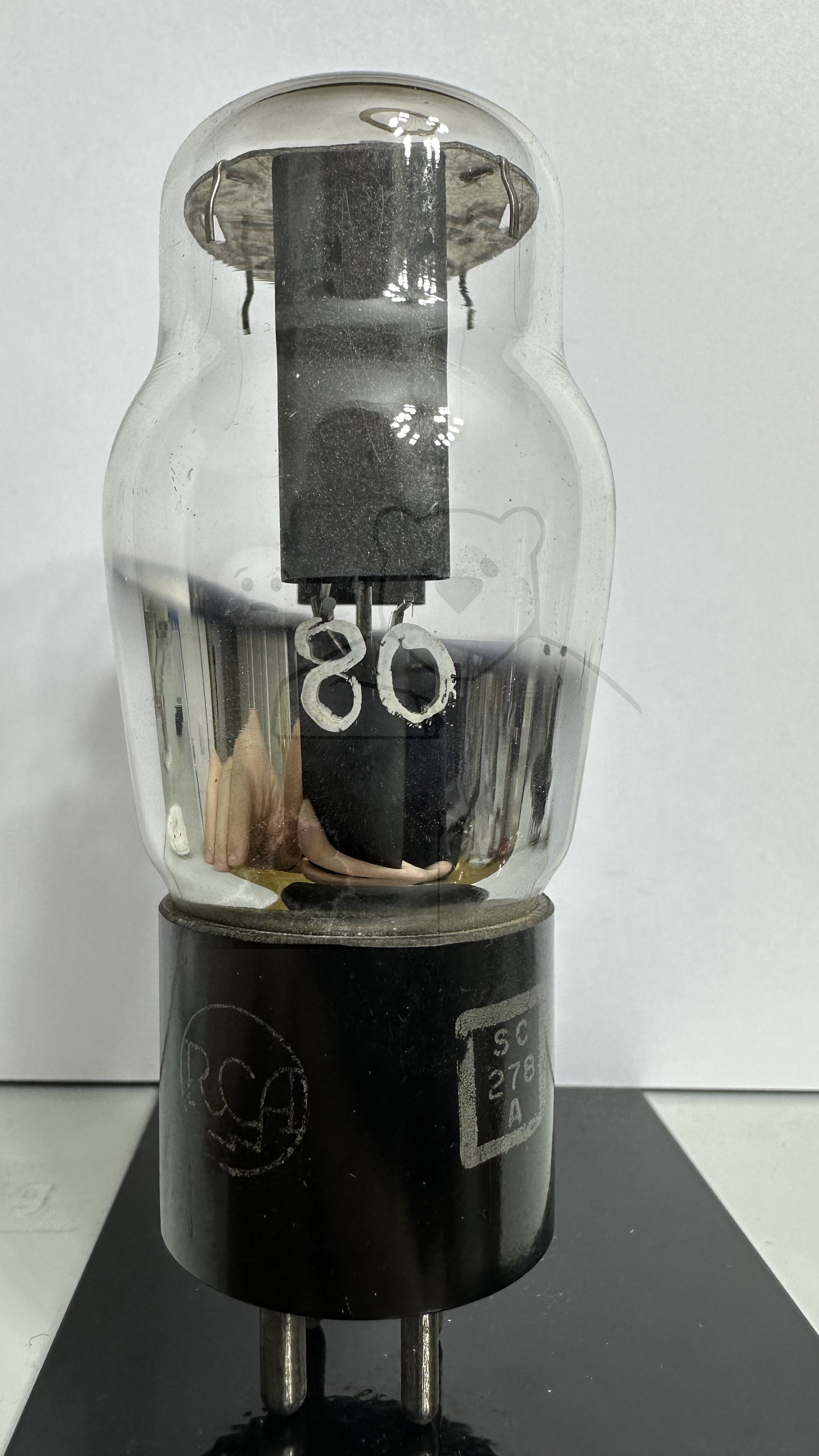

Röhre 80 #4650 Bild 2
