đ Beschreibung der Röhre: ME1400 Inventarnummer: 04647
| Name | â ME1400 |
| Vergleichsname | |
| Hersteller | â Mullard |
| Heizspannung (Volt) | 4,5 |
| Heizstrom (AmpĂšre) | 0,16 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: British Oktal, 8pol (Mazda Great Britain, MO) â Liste aller Röhren mit: British Oktal, 8pol (Mazda Great Britain, MO) |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | 5U2 88A5 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S41b |
đ Beschreibung der Systeme fĂŒr die Röhre: ME1400
| System 1 | |
| Kathode | 8 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | â Elektrometer, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ME1400
Bildquelle: La Radiotechnique Datenblatt
đ DatenblĂ€tter zur Röhre: ME1400
Datenblatt ME1400 La Radiotechnique [www.tubedata.info].pdf (433 kB)
Datenblatt ME1400 Mullard [www.tubedata.info].pdf (222 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ME1400

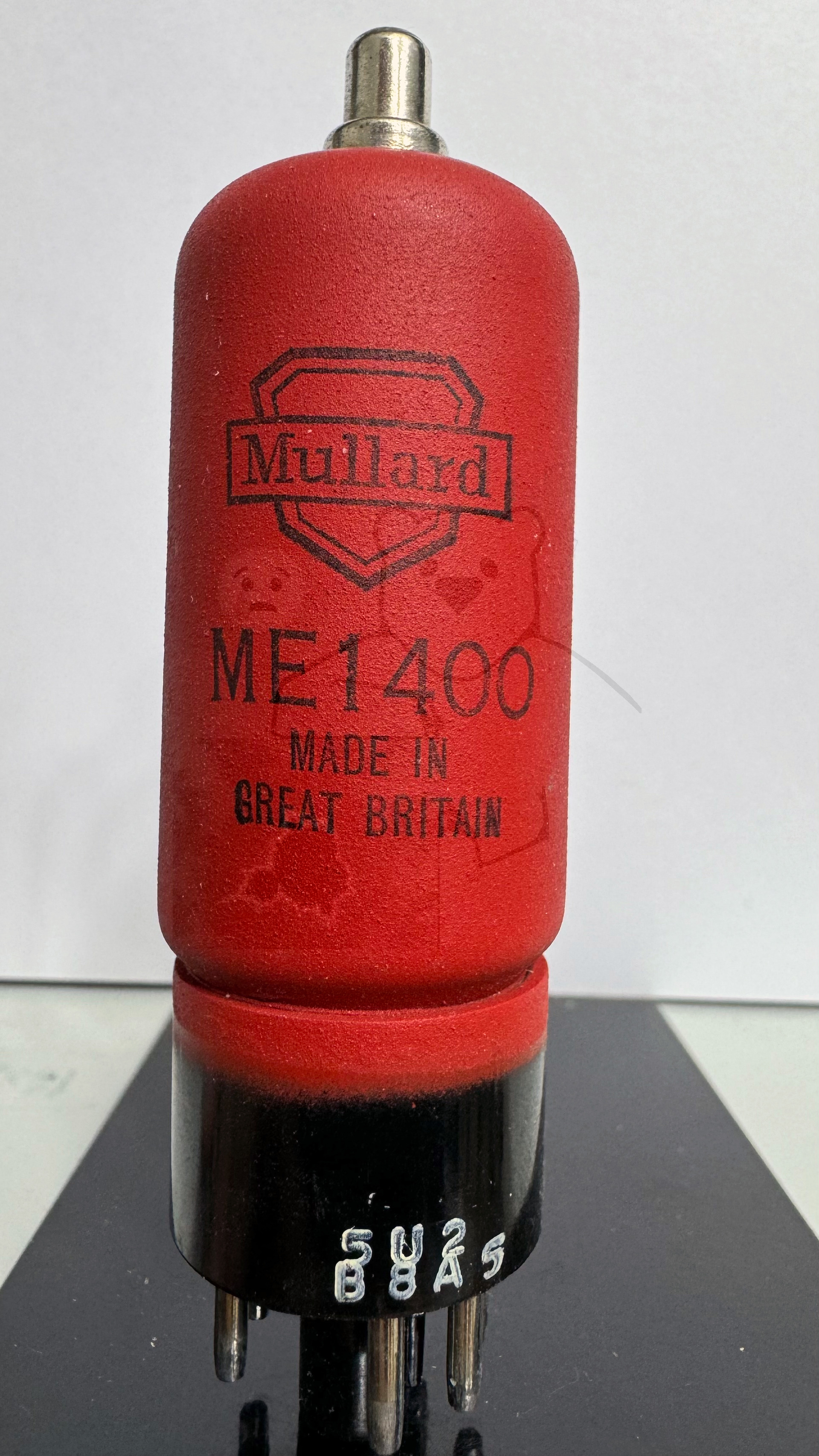

Röhre ME1400 #4647 Bild 1

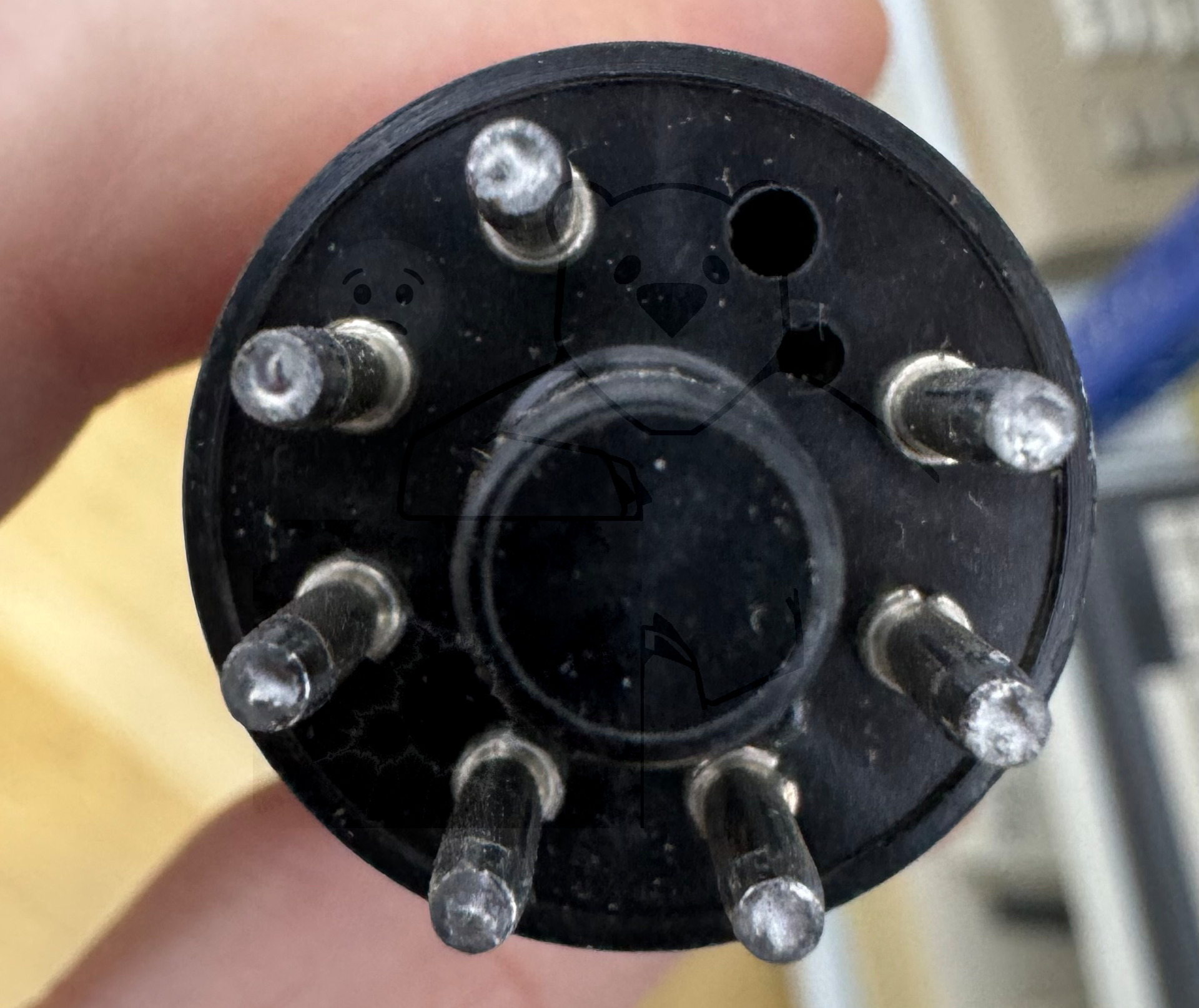

Röhre ME1400 #4647 Bild 2
