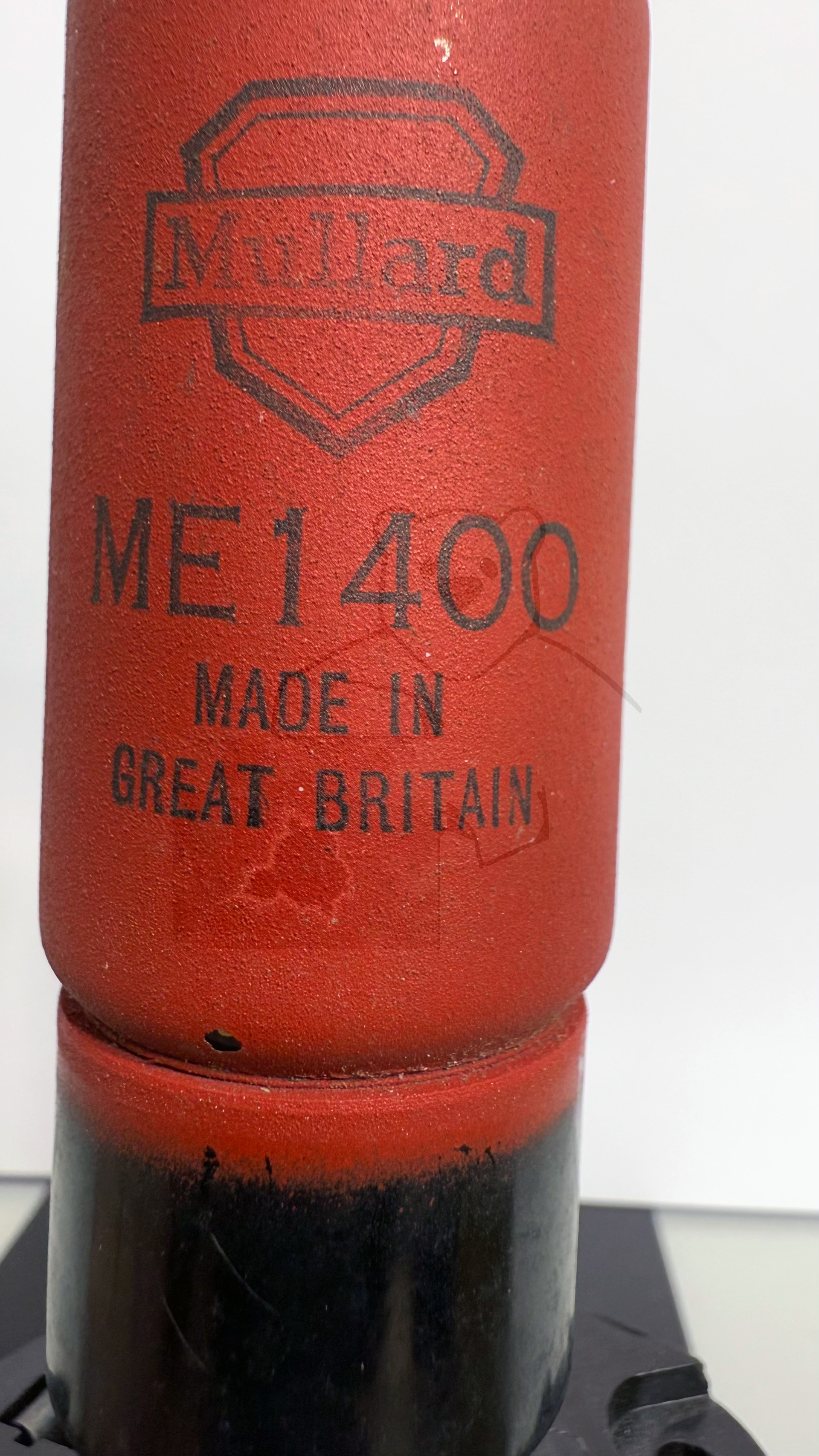

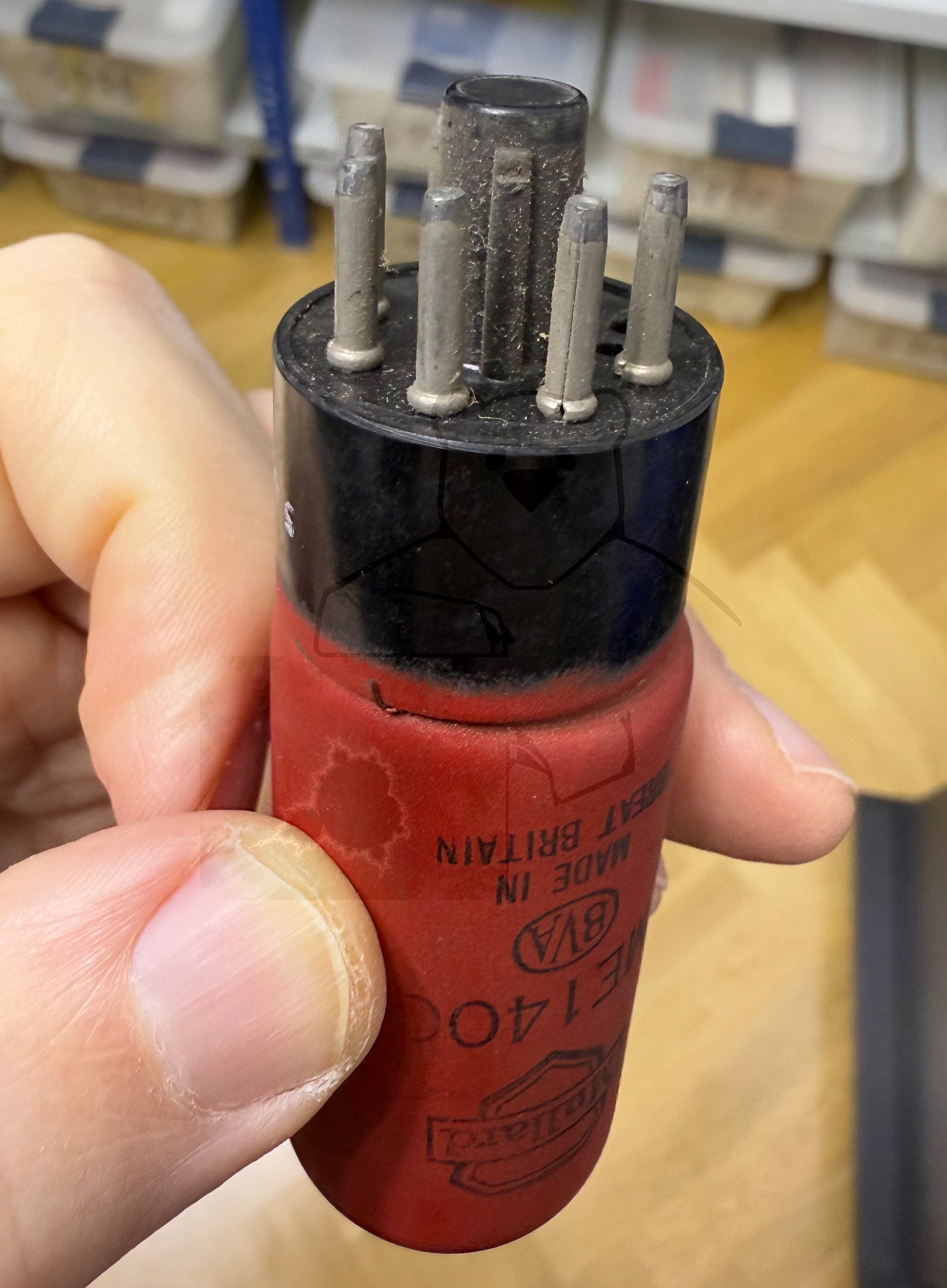

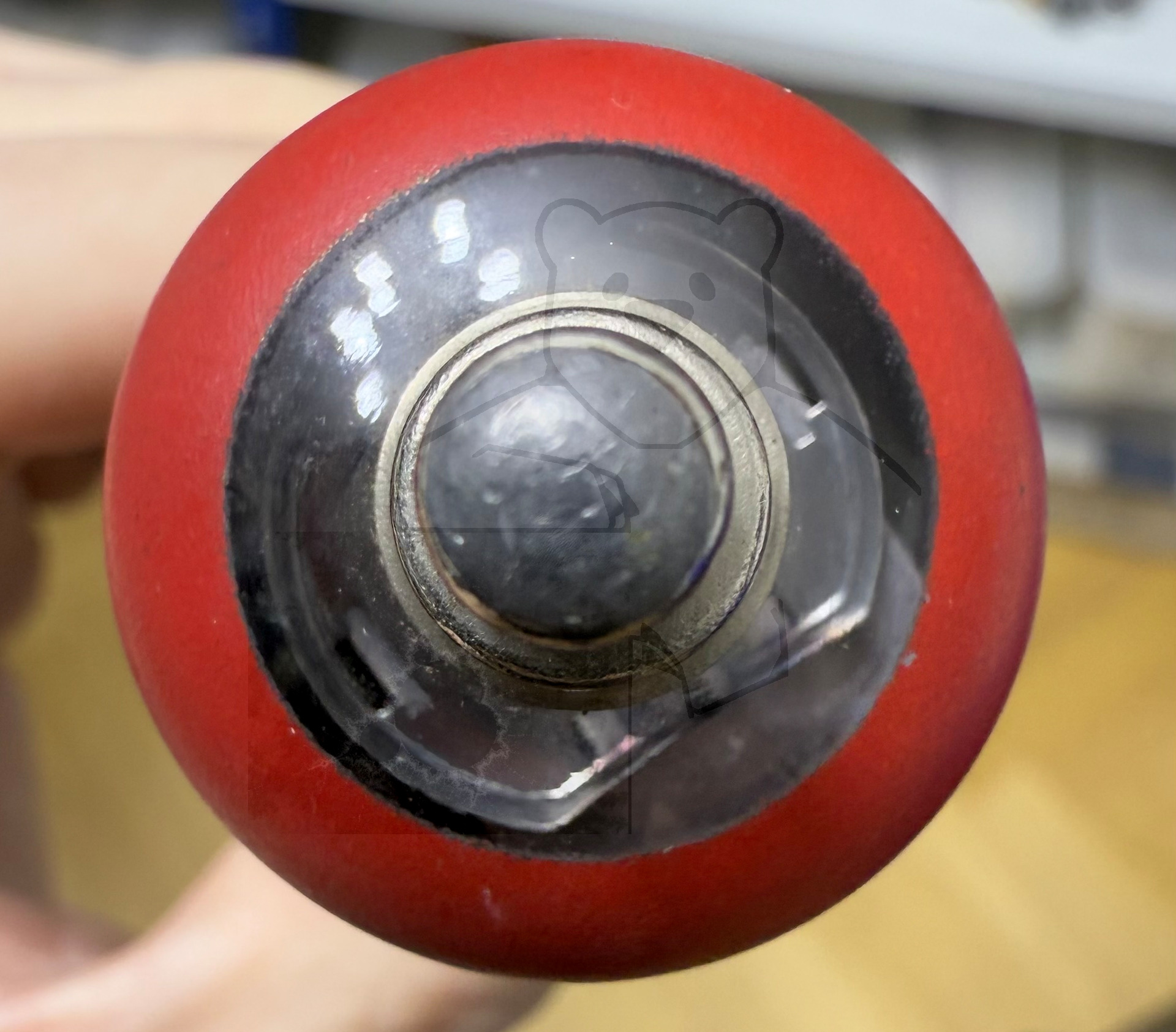

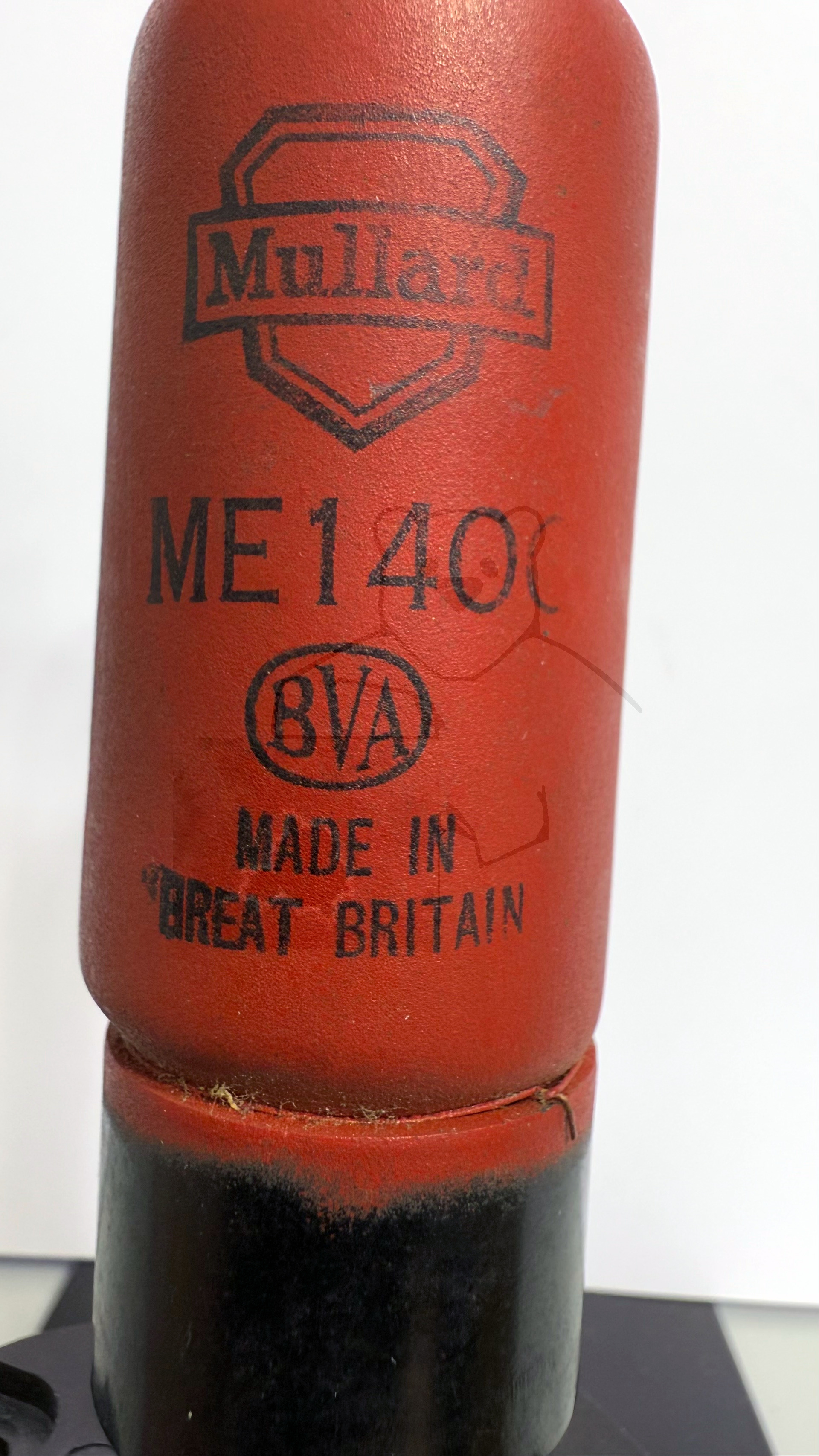

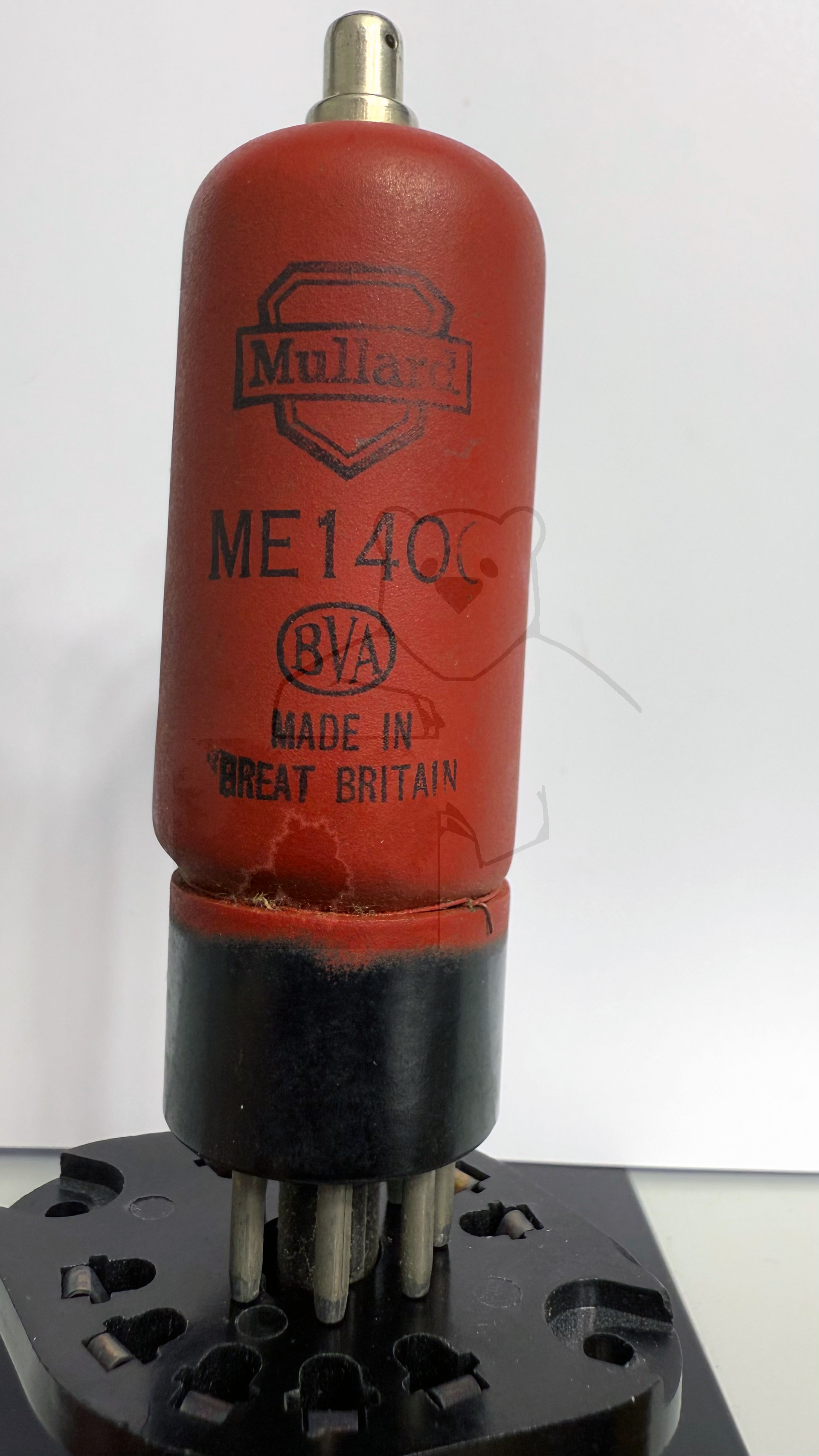

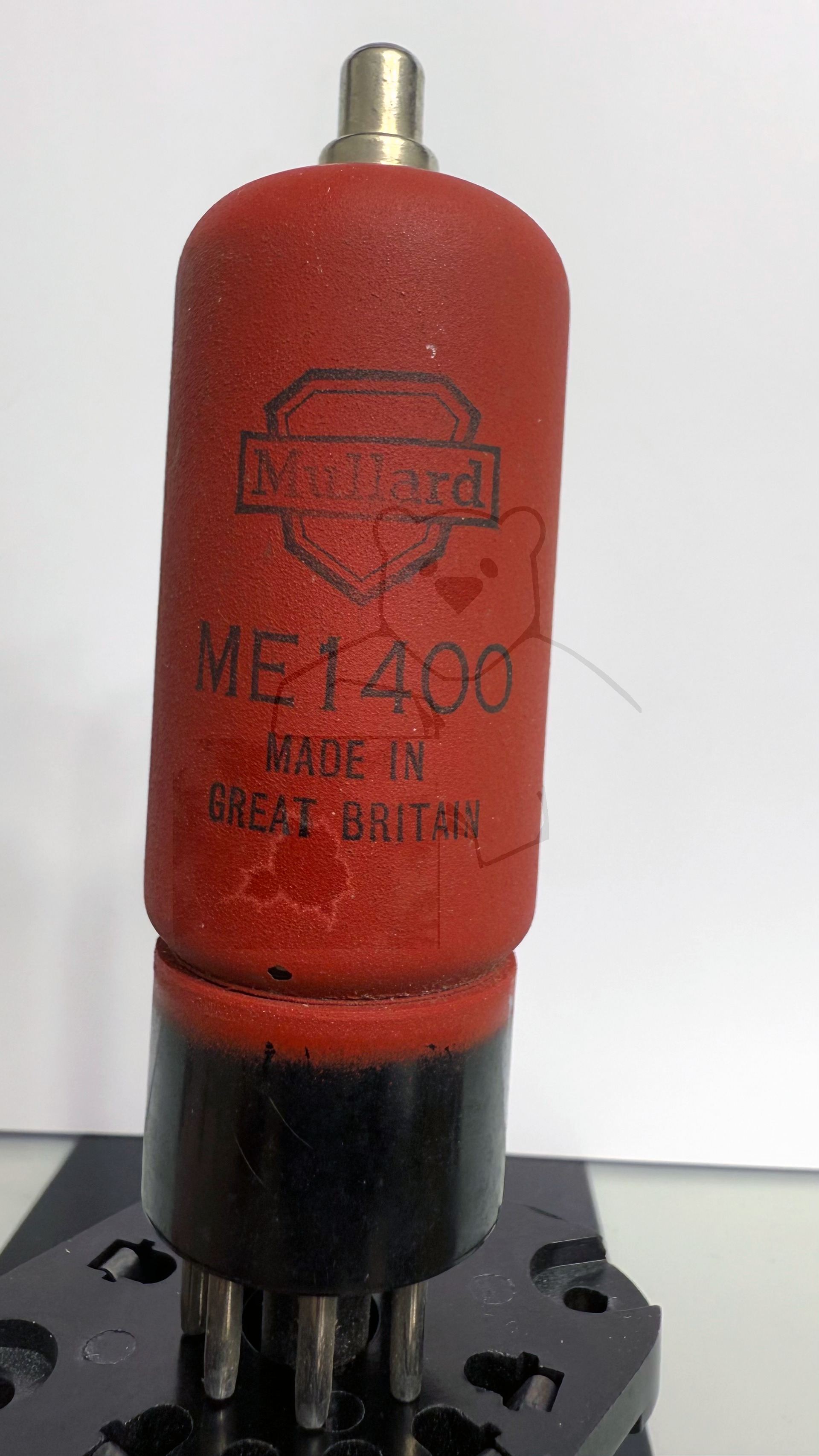

Daten und Bilder der Röhre: ME1400

🔎 Beschreibung der Röhre: ME1400

Name	ME1400
Vergleichsname
Heizspannung (Volt)	4,5
Heizstrom (Ampère)	0,16
Art der Heizung	Indirekt

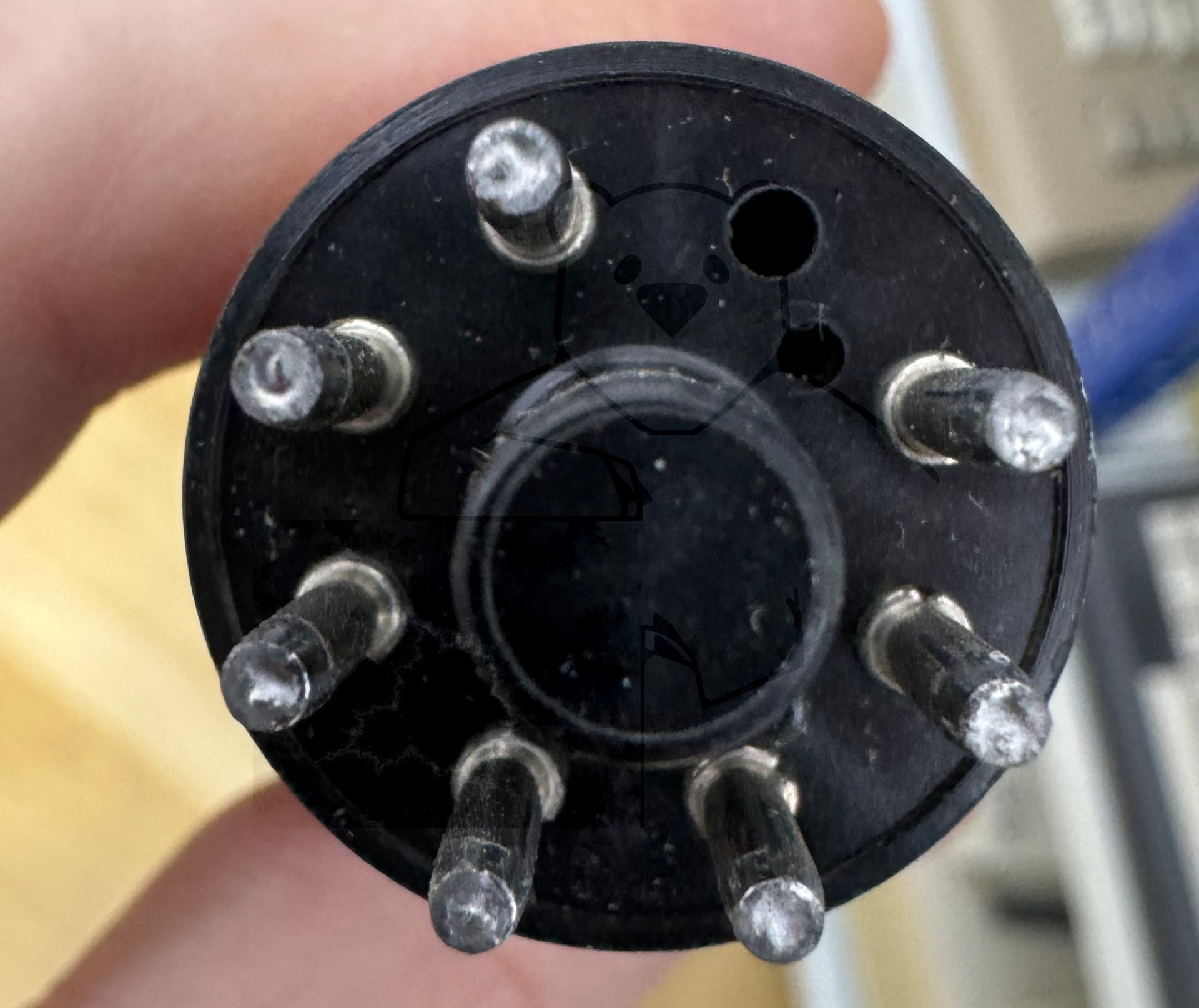

Röhren mit Sockel	→ Informationen zum Sockel: British Oktal, 8pol (Mazda Great Britain, MO) → Liste aller Röhren mit: British Oktal, 8pol (Mazda Great Britain, MO)
Zusätzliche Informationen
Letzte Änderung	11.06.2018 13:16:41

🔎 Beschreibung der Systeme für die Röhre: ME1400

	System 1
Kathode	8
Gitter 1	Kappe
Gitter 2	4
Gitter 3	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	1
Funktion	→ Elektrometer, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

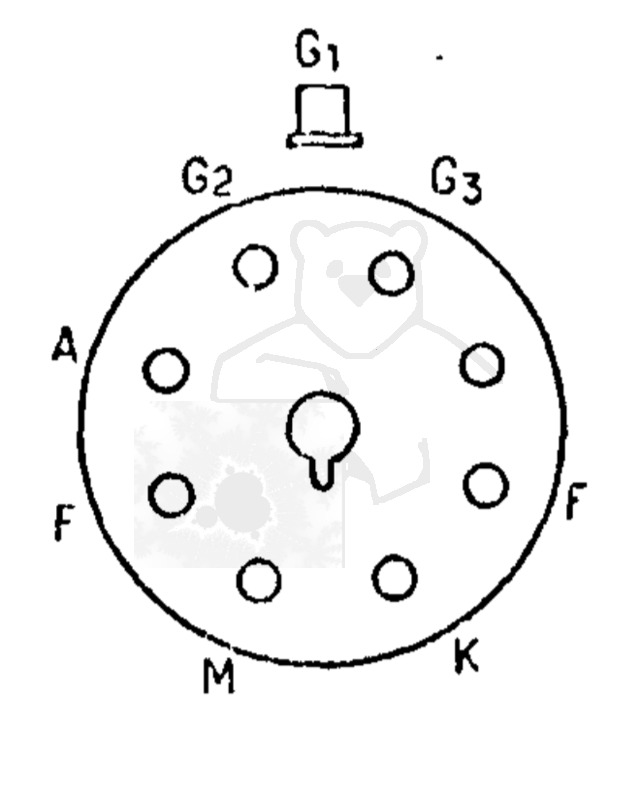

🔎 Sockelschaltung der ME1400

Bildquelle: La Radiotechnique Datenblatt

🔎 Datenblätter zur Röhre: ME1400
Datenblatt ME1400 La Radiotechnique [www.tubedata.info].pdf (433 kB)
Datenblatt ME1400 Mullard [www.tubedata.info].pdf (222 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
