đ Beschreibung der Röhre: KDD1 Inventarnummer: 04573
| Name | â KDD1 |
| Vergleichsname | |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 2 |
| Heizstrom (AmpĂšre) | 0,22 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 59 |
| Ătz- Produktionscode | eia |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: KDD1
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 7 | 6 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | ||
| Funktion | â Endtriode |
â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der KDD1
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: KDD1
Anwendung KDD1 Version 1 [www.tubedata.info].pdf (140 kB)
Anwendung KDD1 Version 2 [www.tubedata.info].pdf (230 kB)
Datenblatt KDD1 Philips.pdf (190 kB)
Pruefkarte KDD1 - Karte 1 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte KDD1 - Karte 2 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte KDD1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: KDD1

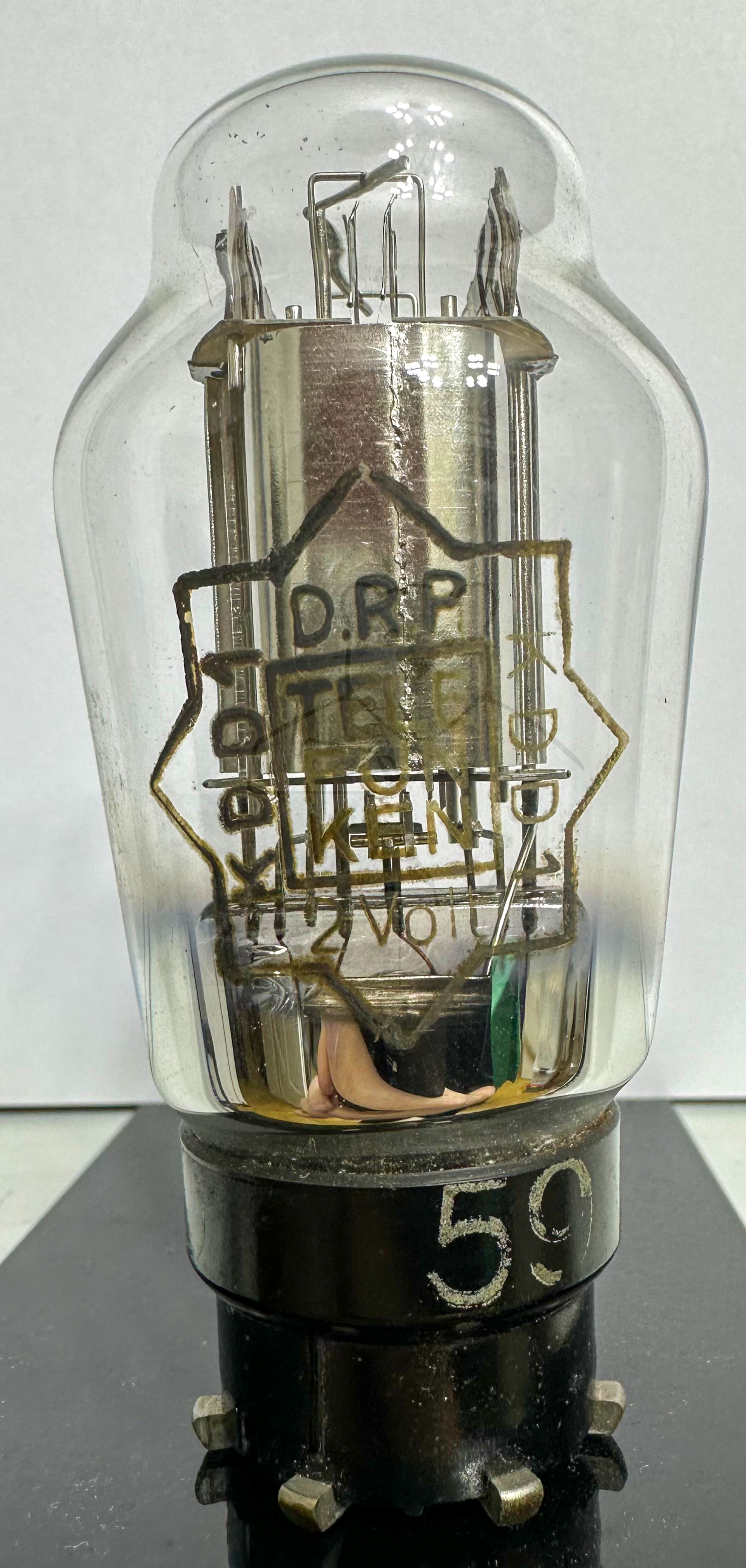

Röhre KDD1 #4573 Bild 1

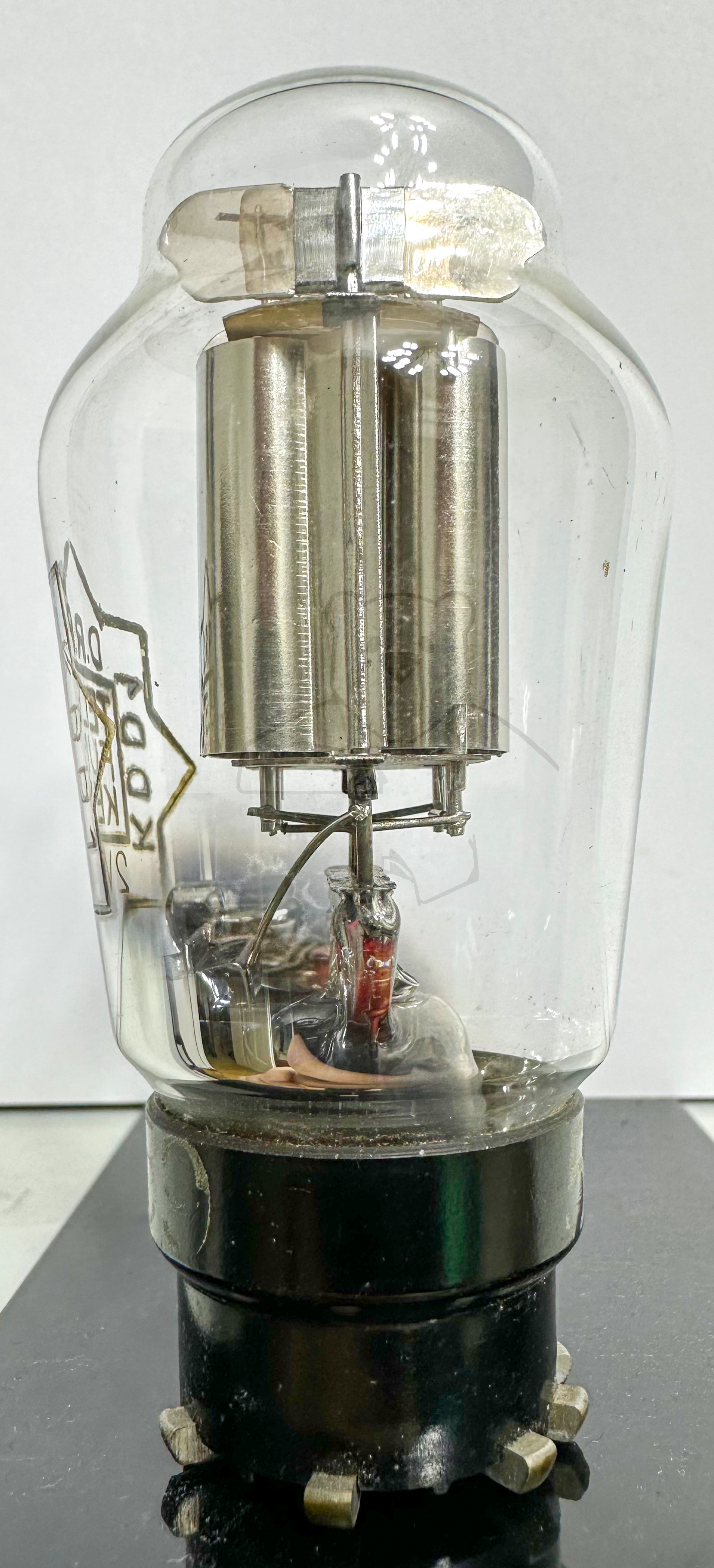

Röhre KDD1 #4573 Bild 2

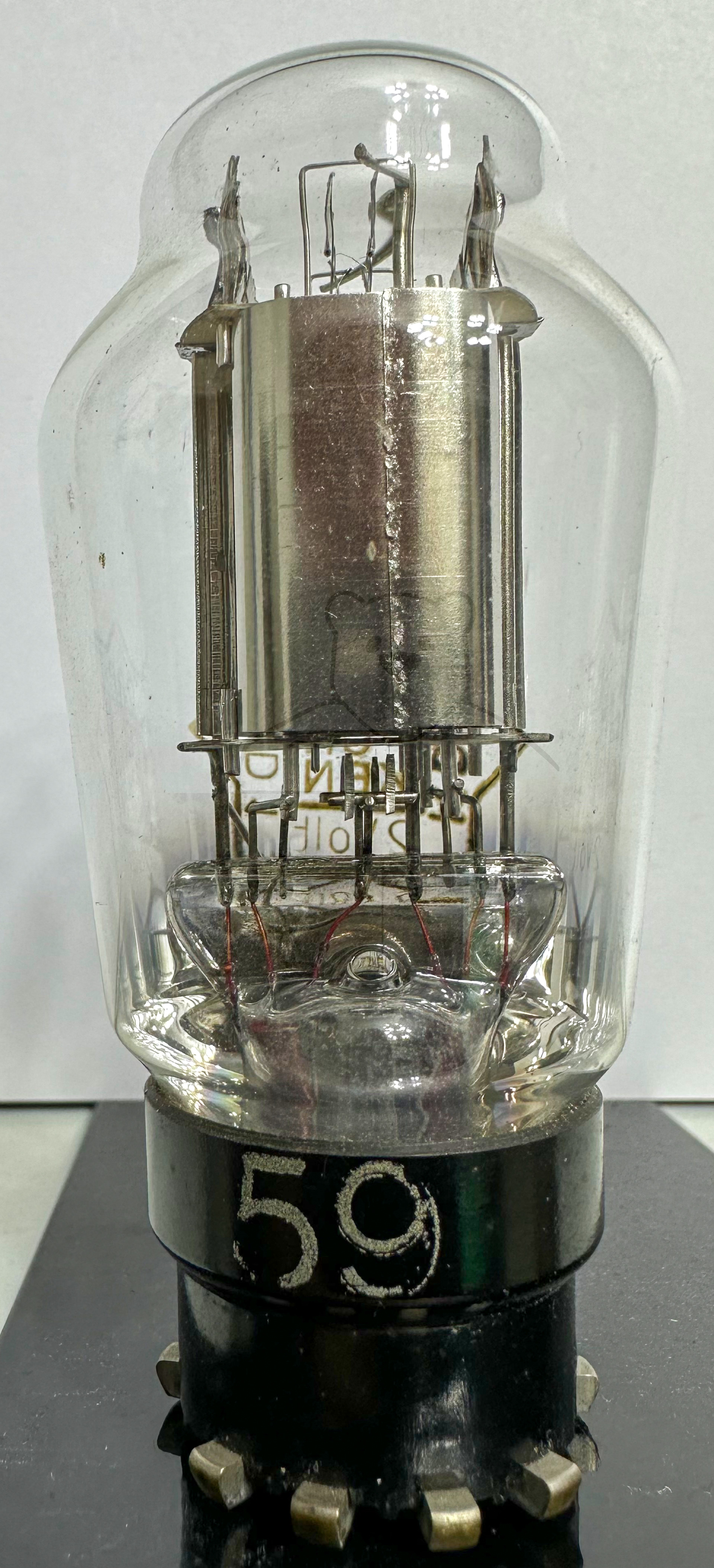

Röhre KDD1 #4573 Bild 3
