🔎 Beschreibung der Röhre: KDD1 Inventarnummer: 04572
| Name | → KDD1 |
| Vergleichsname | |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 2 |
| Heizstrom (Ampère) | 0,22 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | Eigentum der Kriegsmarine, BAL1948, 26 42 Wichtiger Hinweis: Der Autor dieser Webseite distanziert sich von jeglichem Rassistischen-, Religiösen-, Nationalistischen-, Antisemitischen- oder anderweitig motiviertem Extremismus. Nach §86 StGB und §86a StGB ist es in Deutschland verboten, öffentlich in Wort und Bild, Symbole und Vereinigungen von verfassungsfeindlichen Organisationen zu propagieren. Dieses Verbot gilt jedoch nicht im Historischen und Dokumentarischen Kontext], worauf sich der Autor dieser Webseite beruft. |
| Letzte Änderung | |
| Lager | S40b |
🔎 Beschreibung der Systeme für die Röhre: KDD1
| System 1 | System 2 | |
| Kathode | 2 | 2 |
| Gitter 1 | 7 | 6 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 5 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 3 | 2, 3 |
| Abschirmung | ||
| Funktion | → Endtriode |
→ Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der KDD1
Bildquelle: Philips Datenblatt
🔎 Datenblätter zur Röhre: KDD1
Anwendung KDD1 Version 1 [www.tubedata.info].pdf (140 kB)
Anwendung KDD1 Version 2 [www.tubedata.info].pdf (230 kB)
Datenblatt KDD1 Philips.pdf (190 kB)
Pruefkarte KDD1 - Karte 1 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte KDD1 - Karte 2 - Funke W19 Roehrenpruefer.pdf (140 kB)
Pruefkarte KDD1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: KDD1

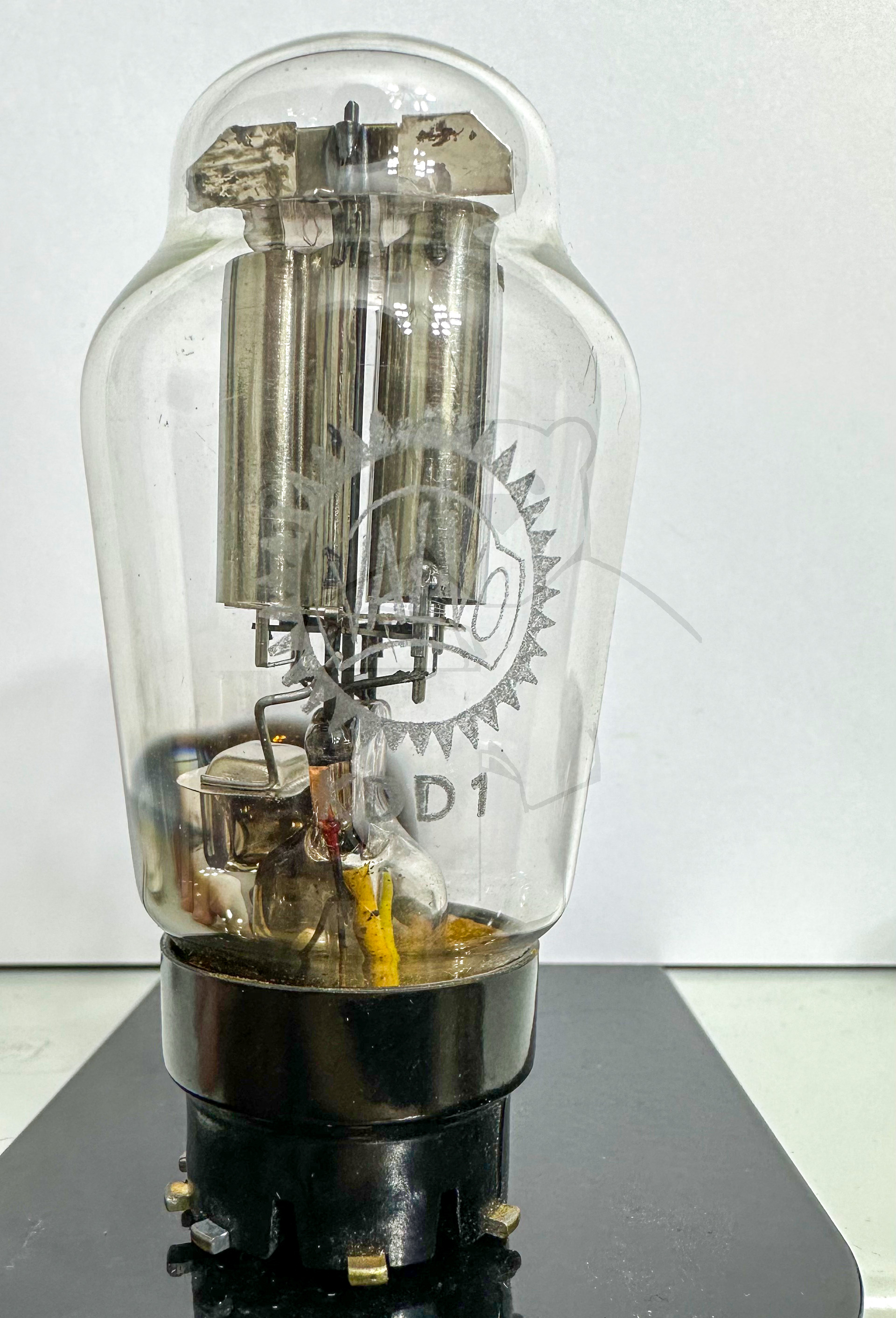

Röhre KDD1 #4572 Bild 1
