đ Beschreibung der Röhre: EL300 Inventarnummer: 04435
| Name | â EL300 |
| Vergleichsname | 6FN5 |
| Hersteller | â Mullard |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,65 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Foreigh Made |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L9 |
đ Beschreibung der Systeme fĂŒr die Röhre: EL300
| System 1 | |
| Kathode | 3, 6 |
| Gitter 1 | 4, 5 |
| Gitter 2 | 1, 8 |
| Gitter 3 | 3, 6 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EL300
Bildquelle: Mazda Datenblatt
đ DatenblĂ€tter zur Röhre: EL300
Datenblatt EL300 6FN5 Mazda Belvu [www.tubedata.info].pdf (984 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EL300

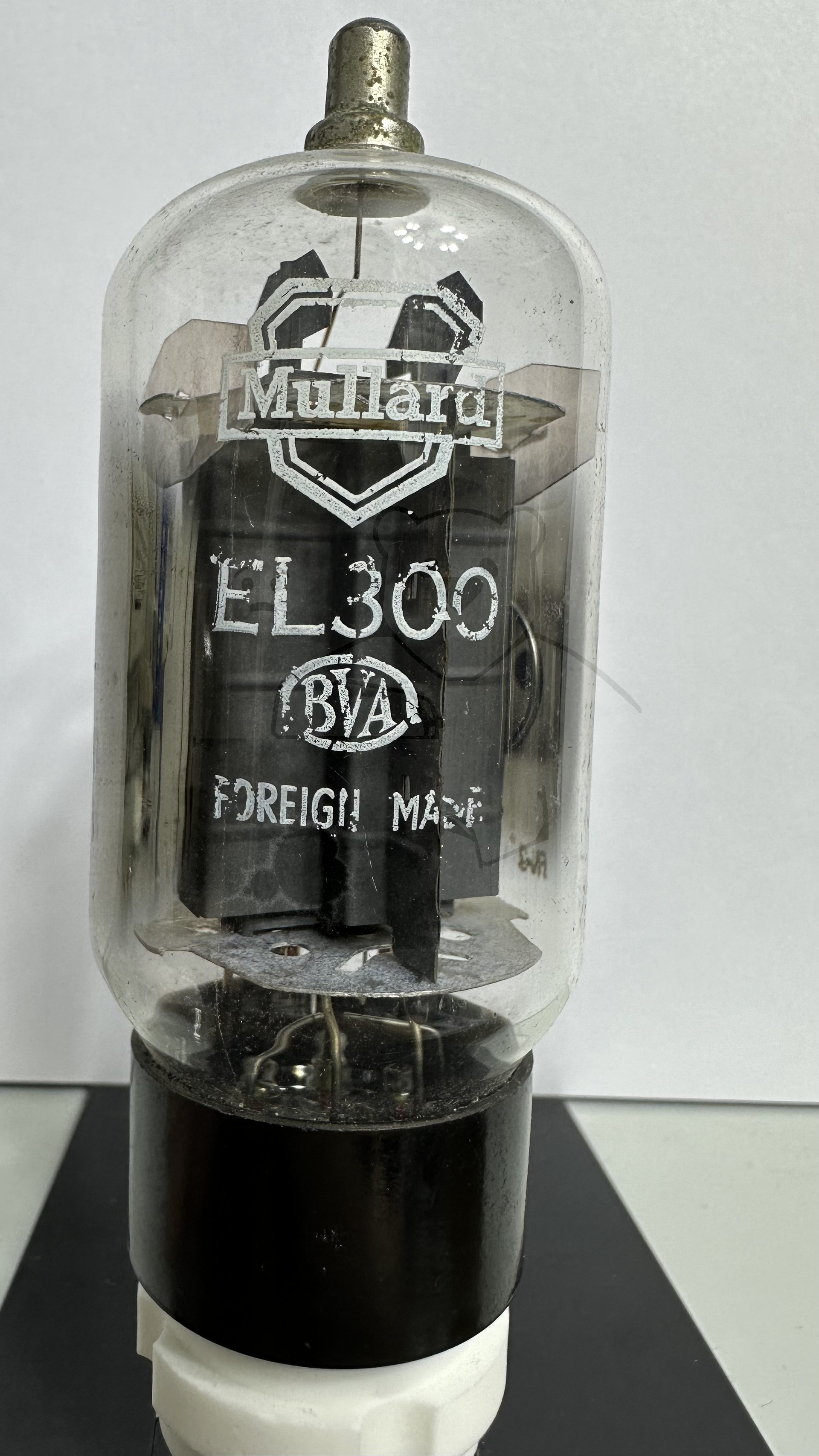

Röhre EL300 #4435 Bild 1

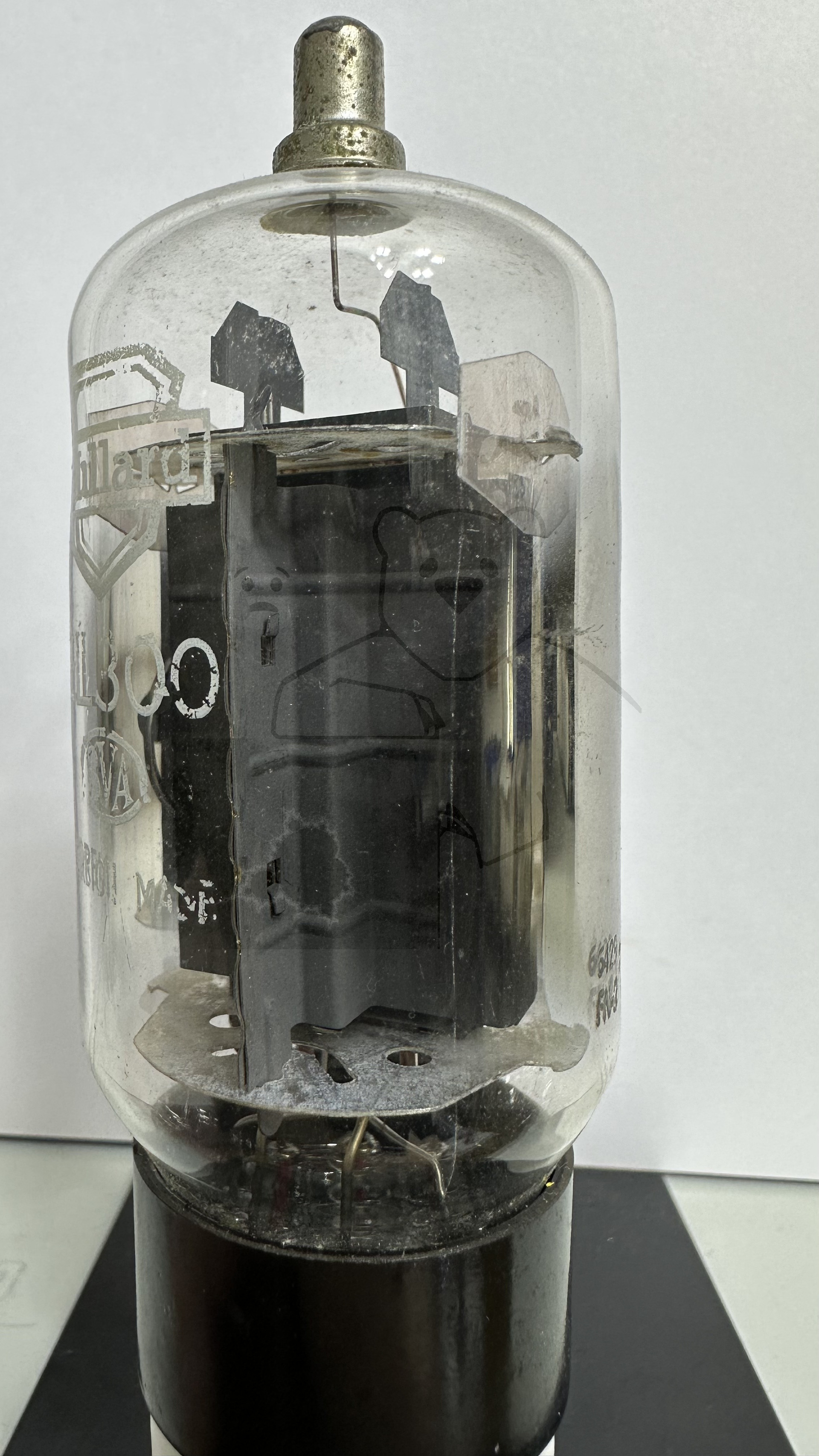

Röhre EL300 #4435 Bild 2

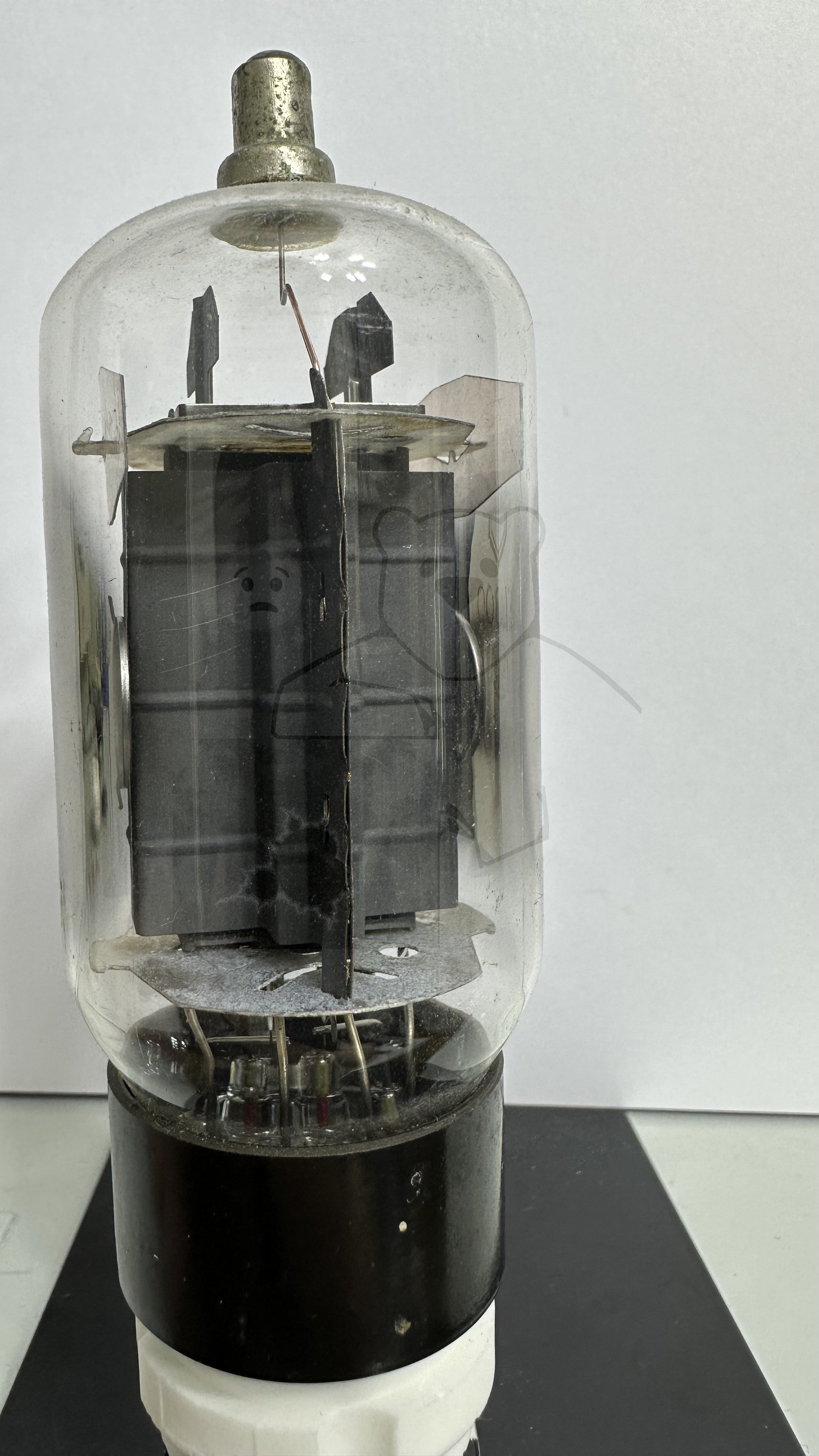

Röhre EL300 #4435 Bild 3

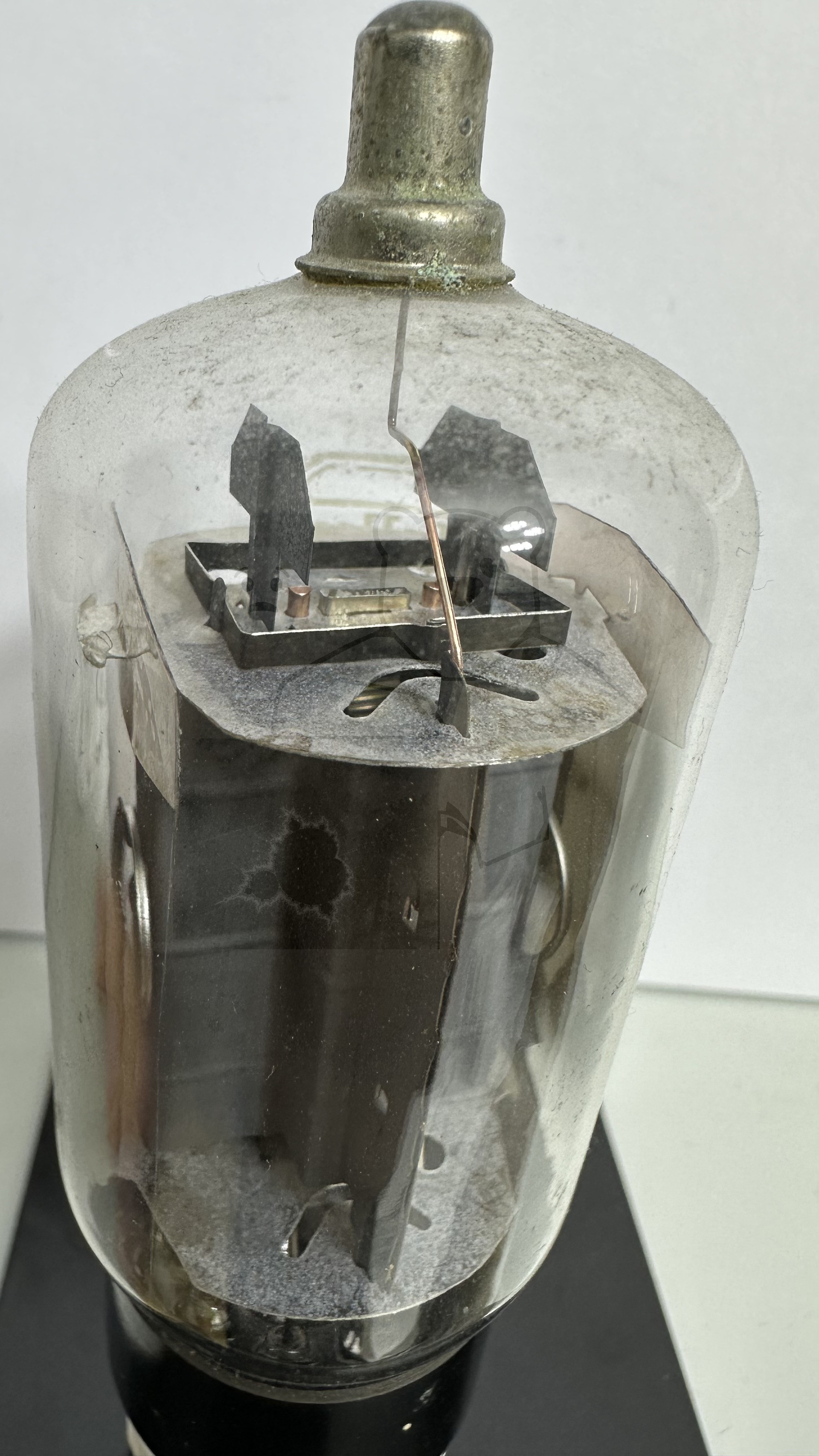

Röhre EL300 #4435 Bild 4
