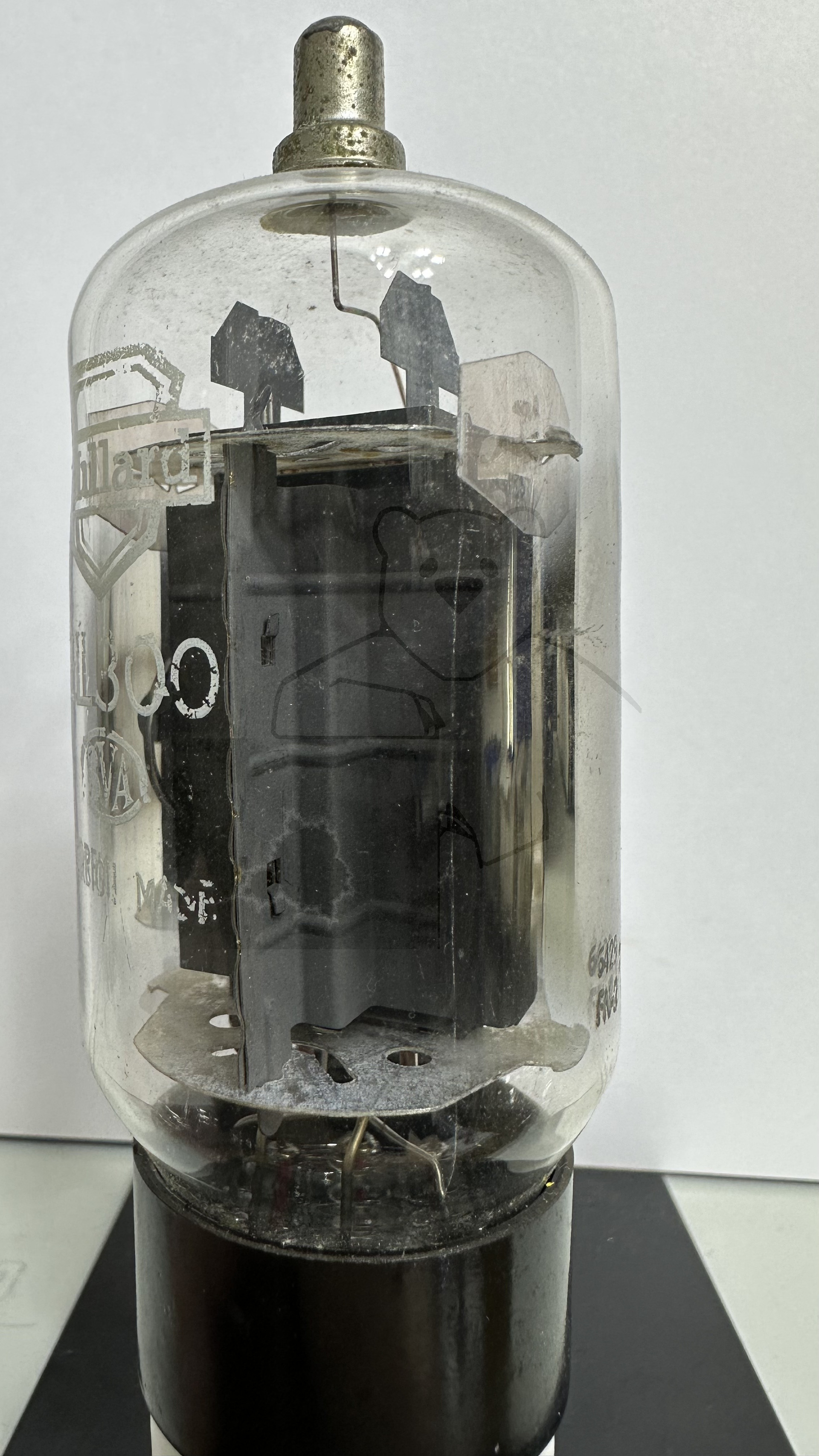

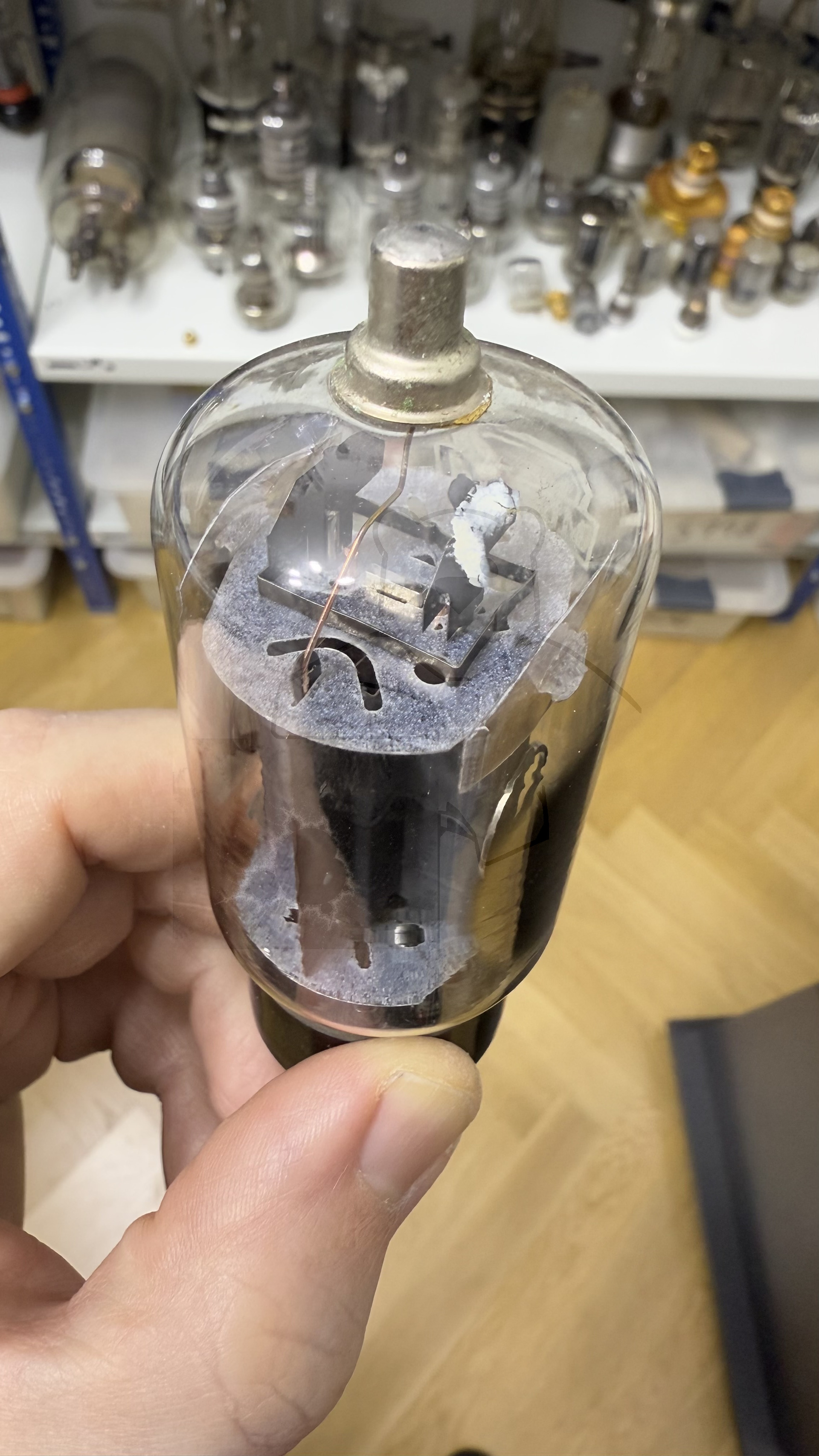

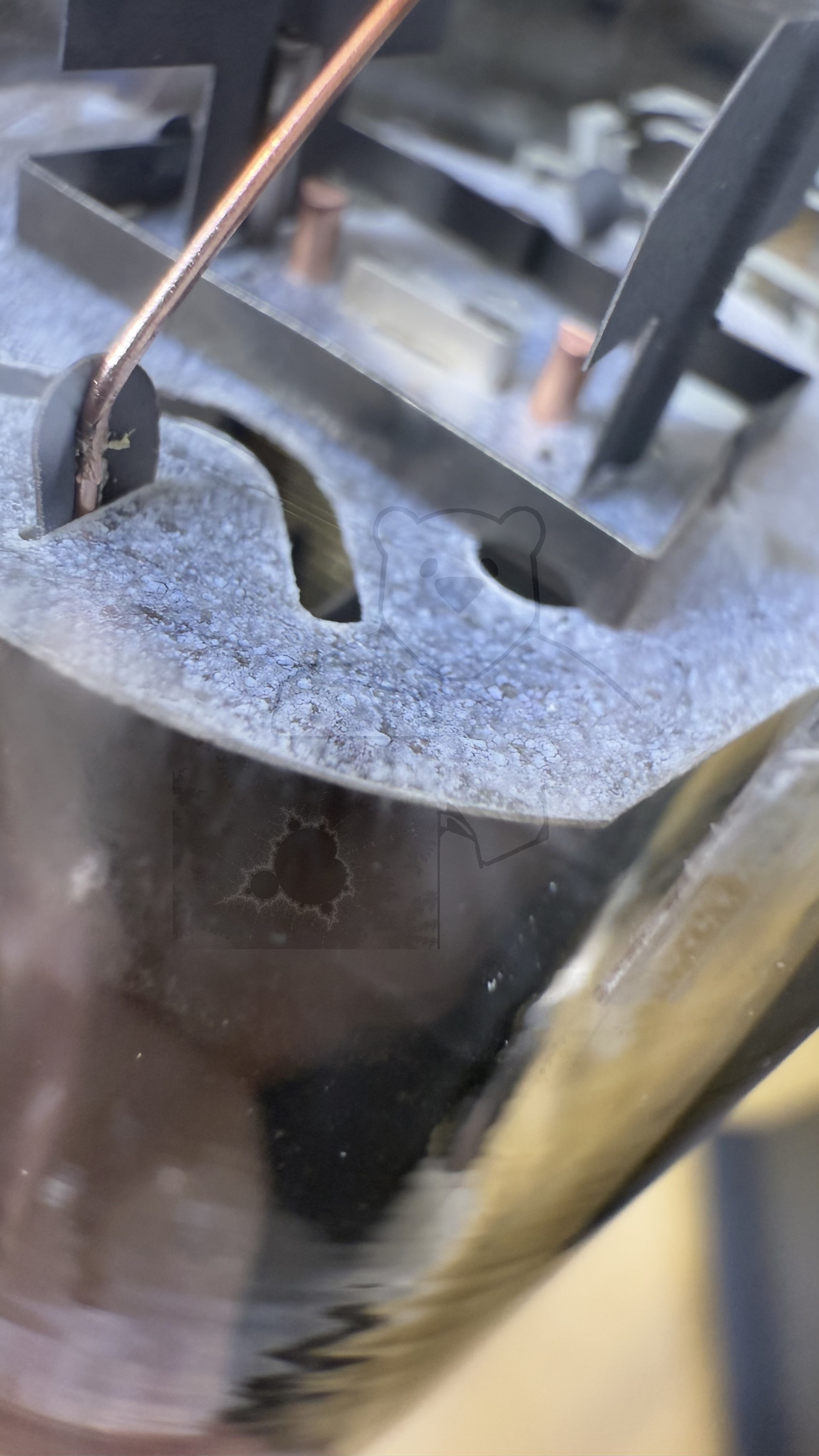

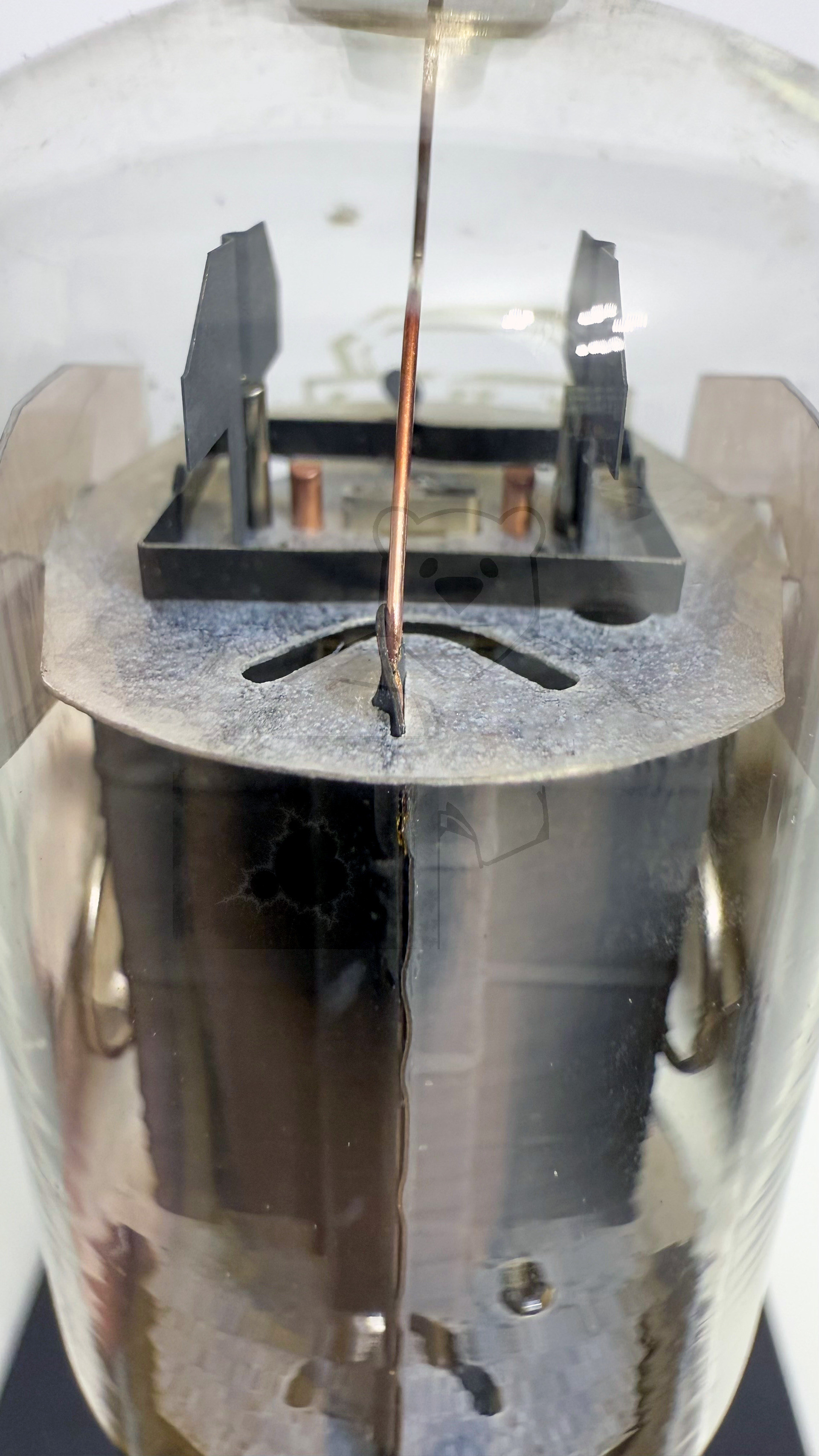

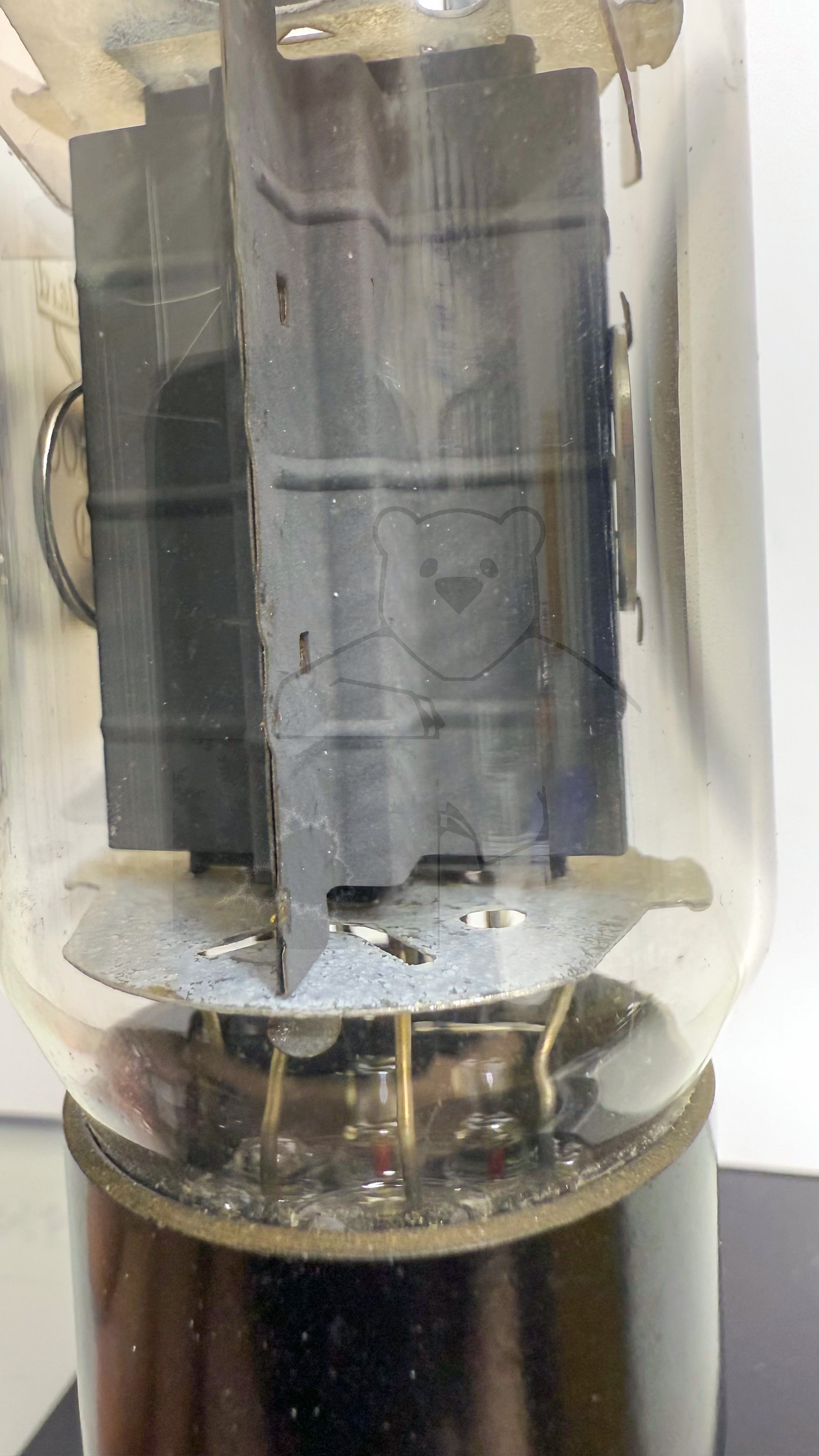

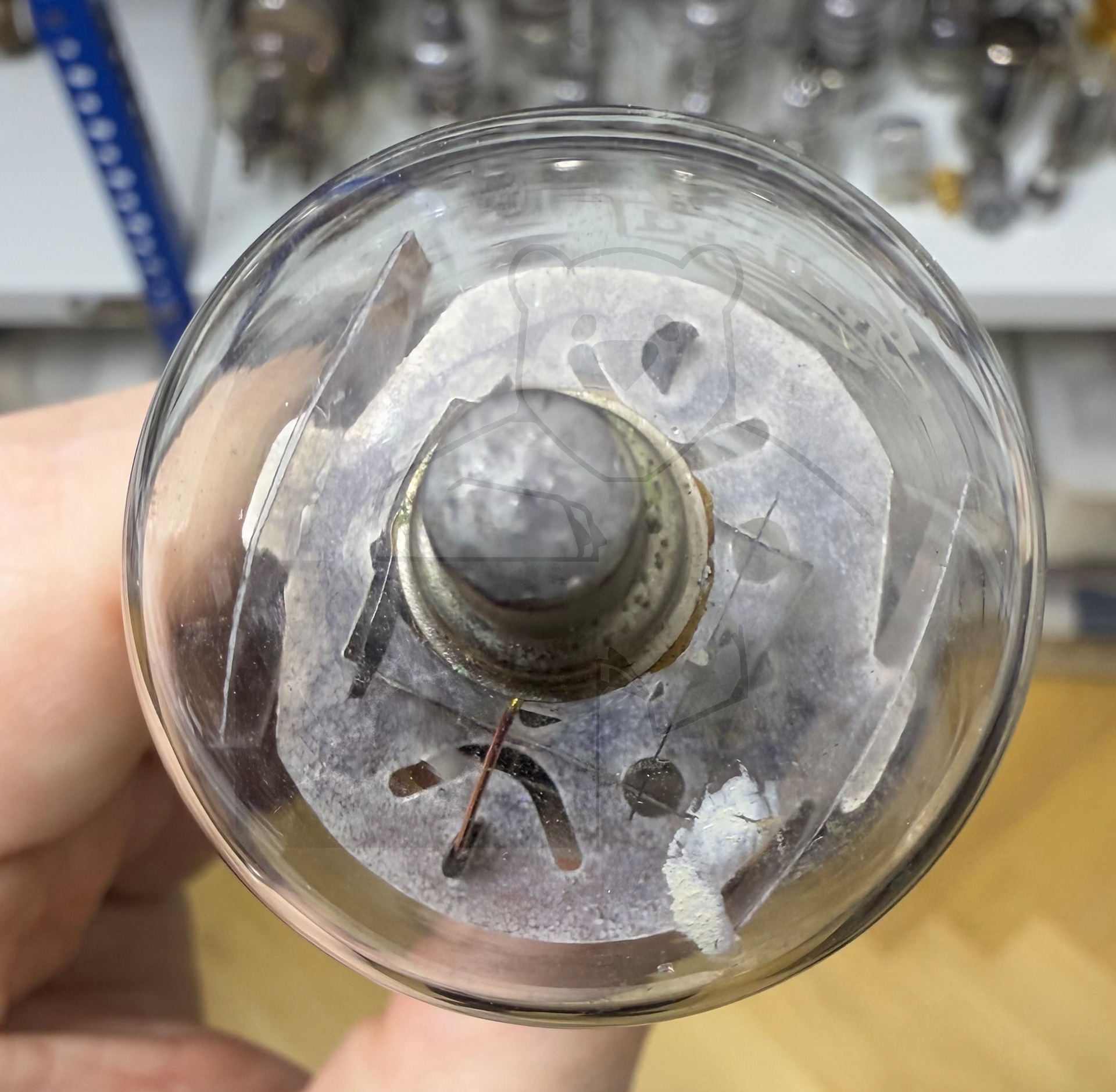

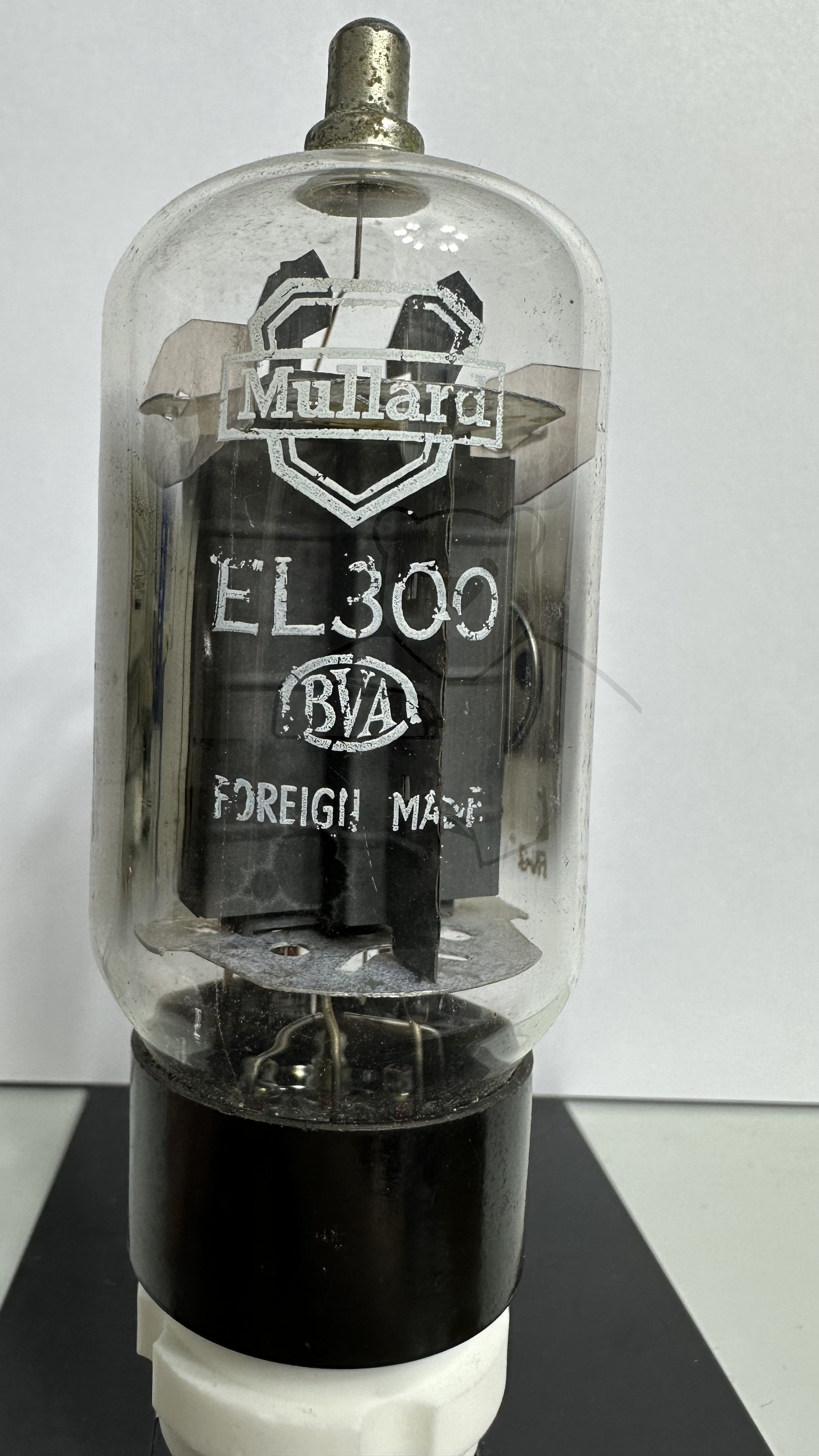

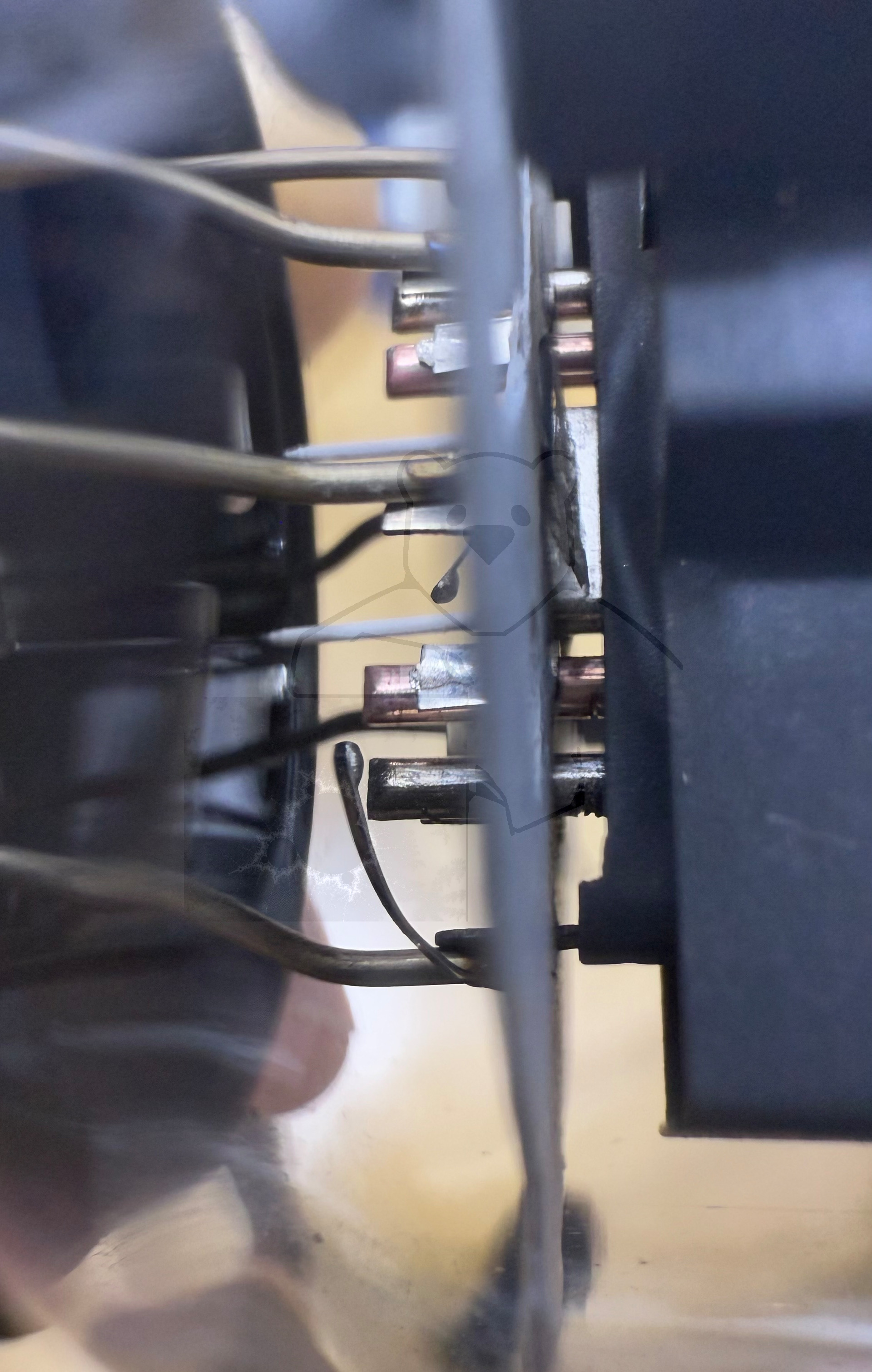

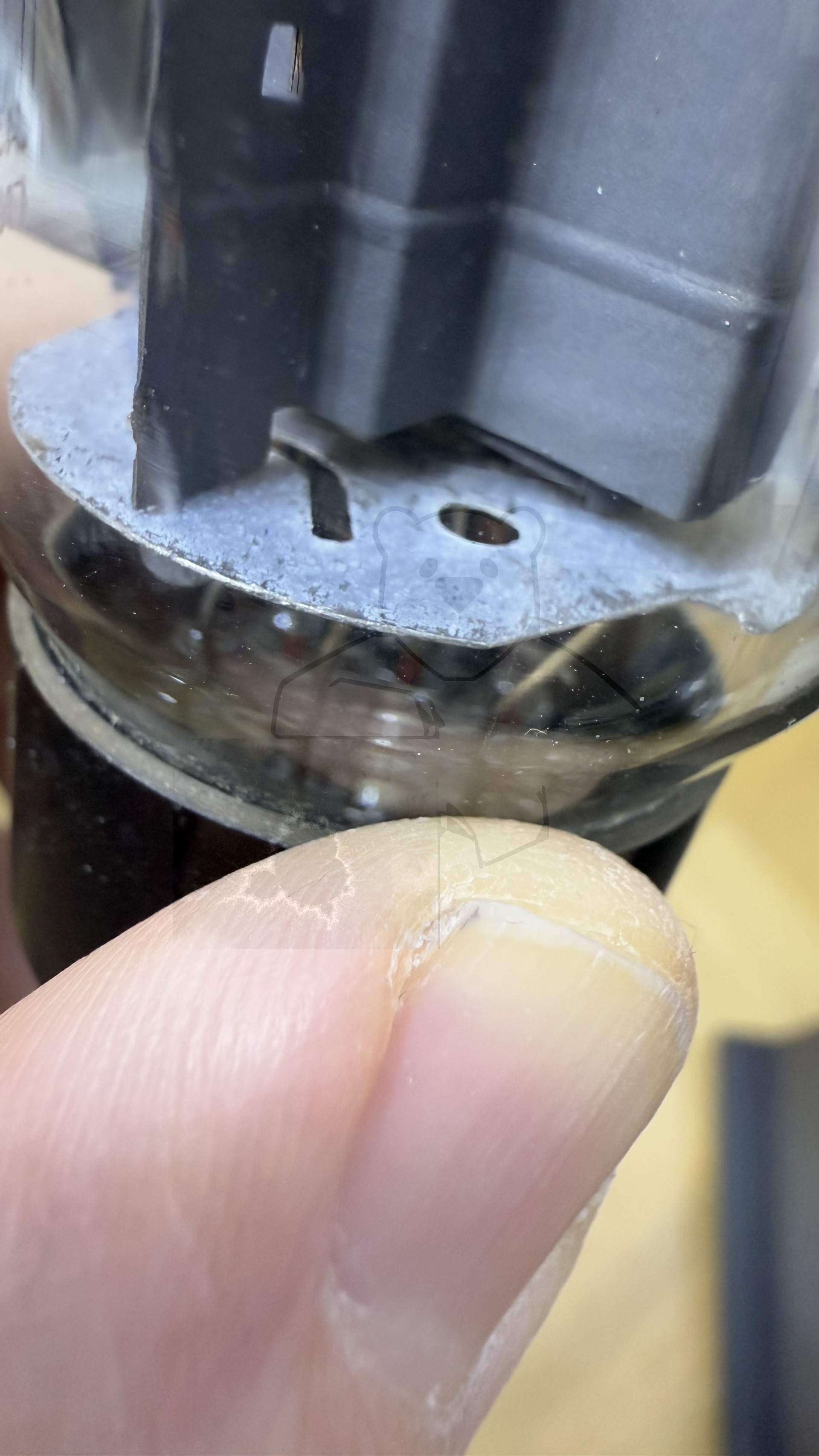

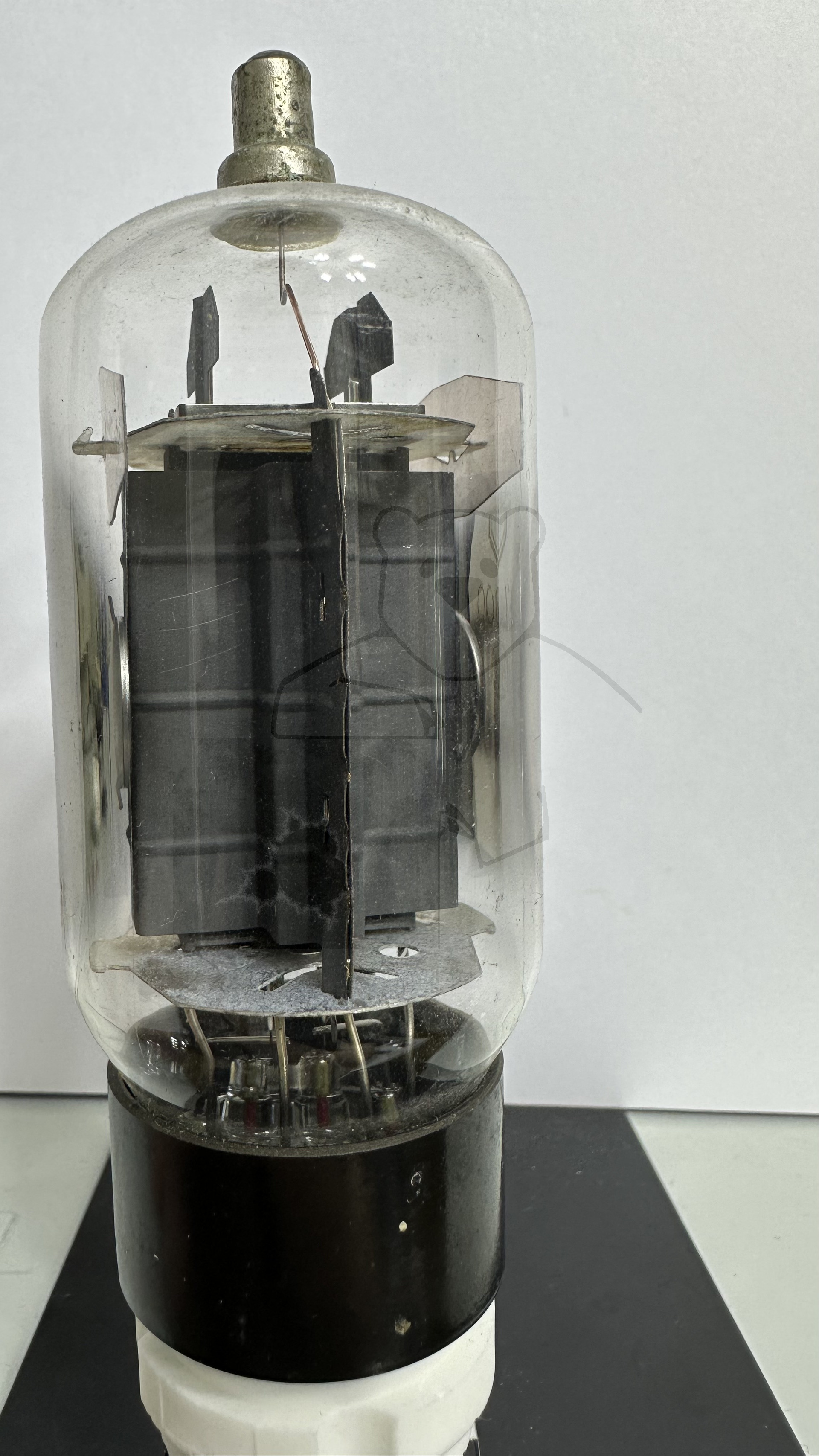

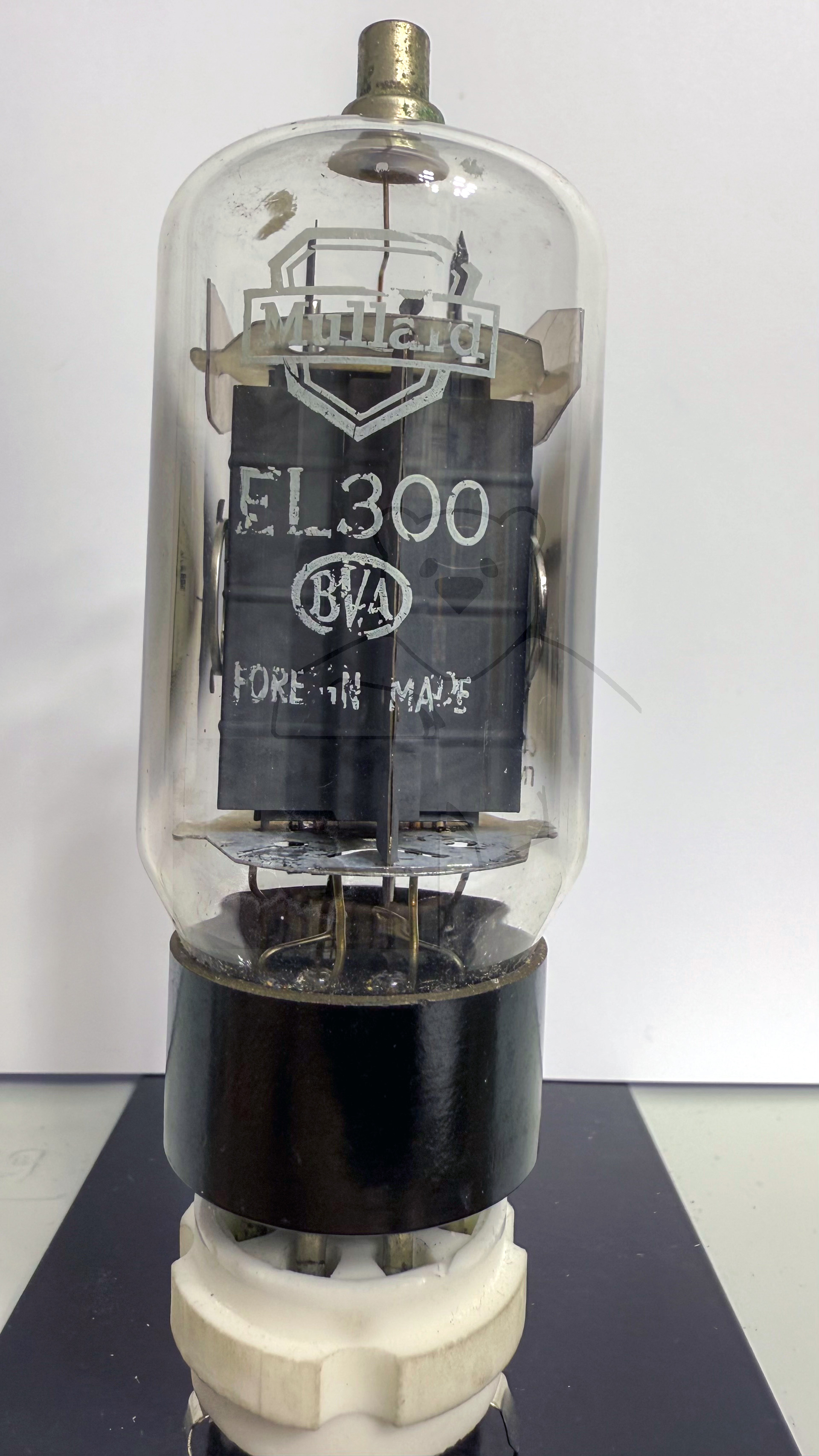

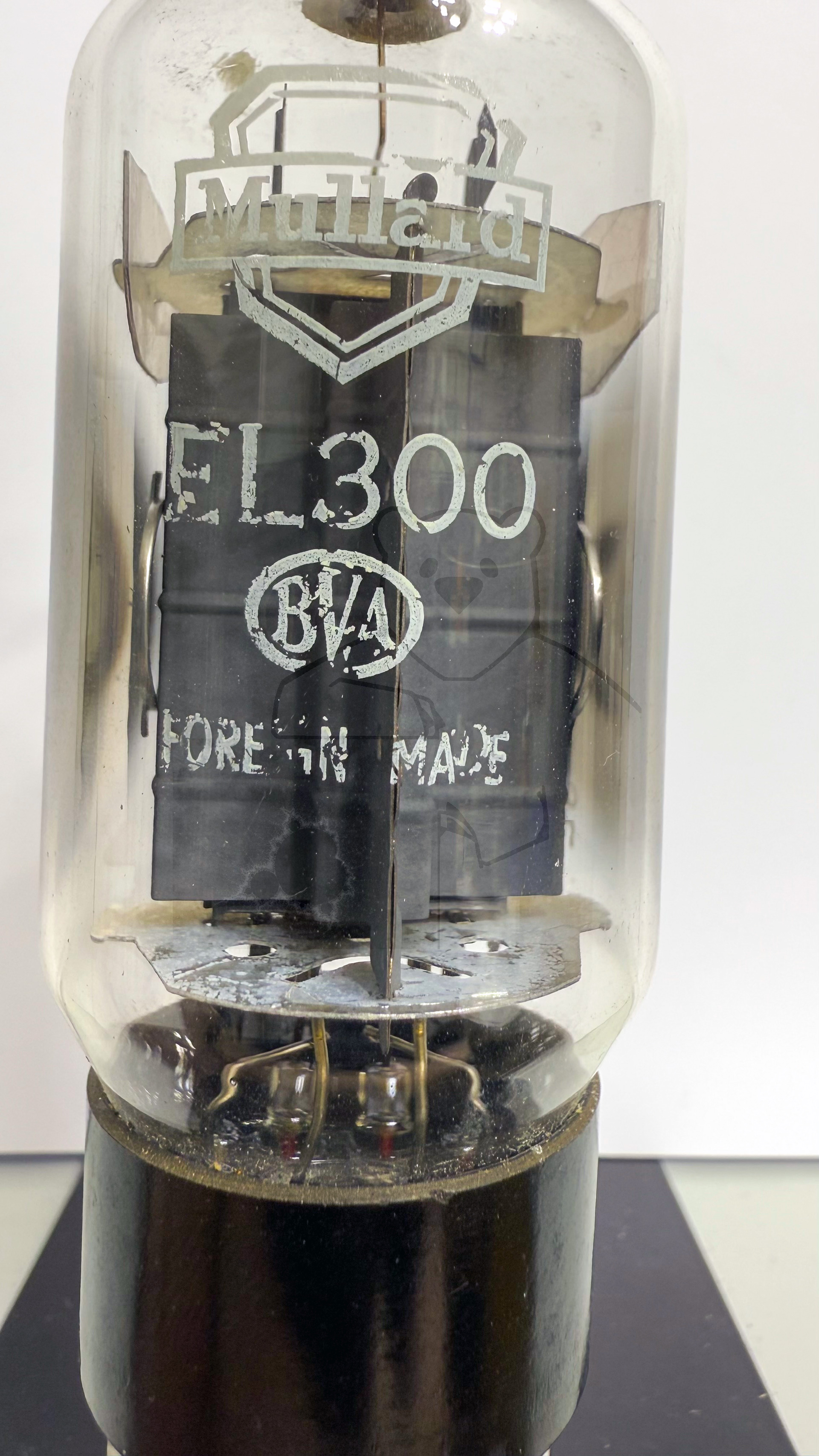

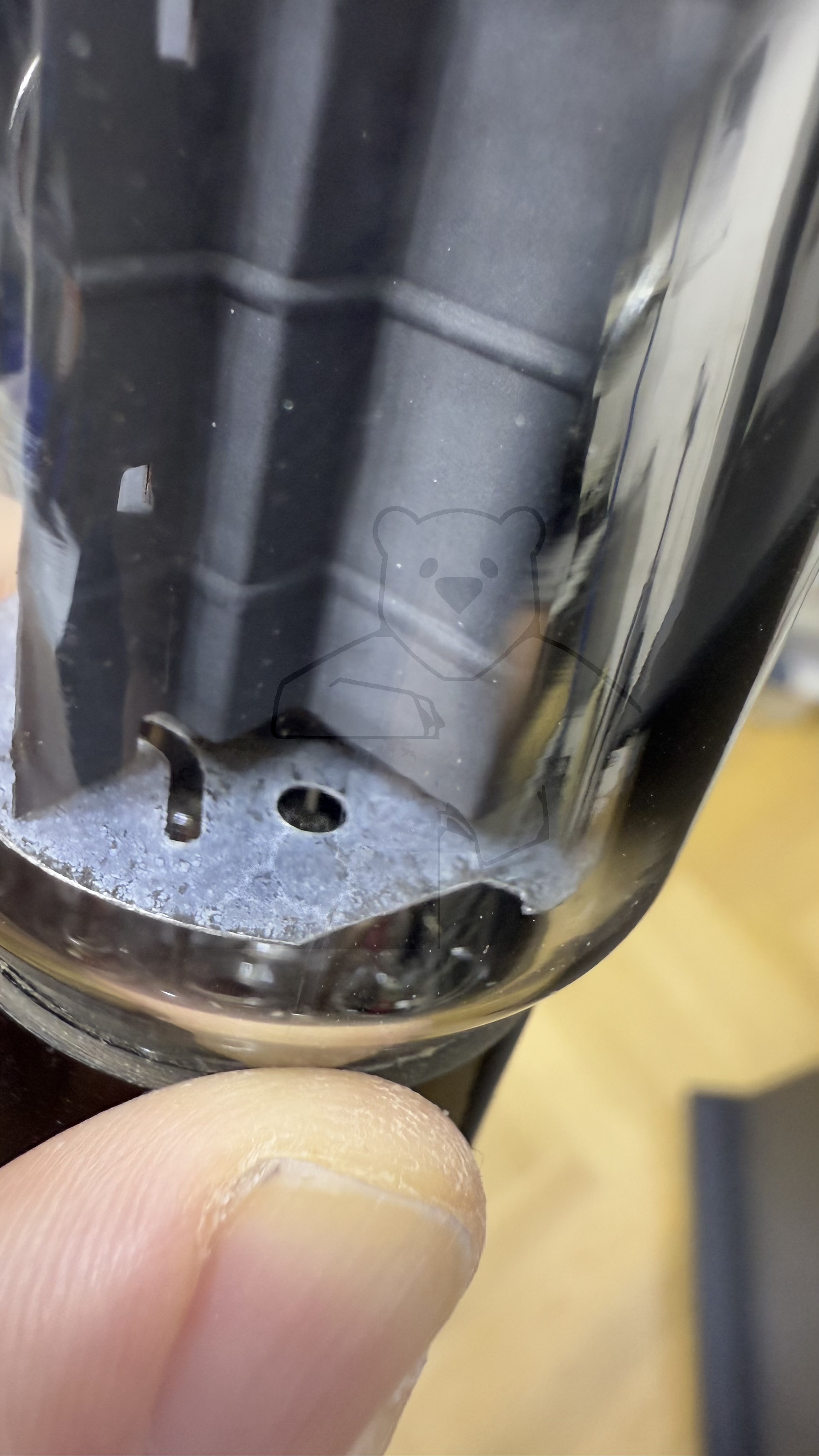

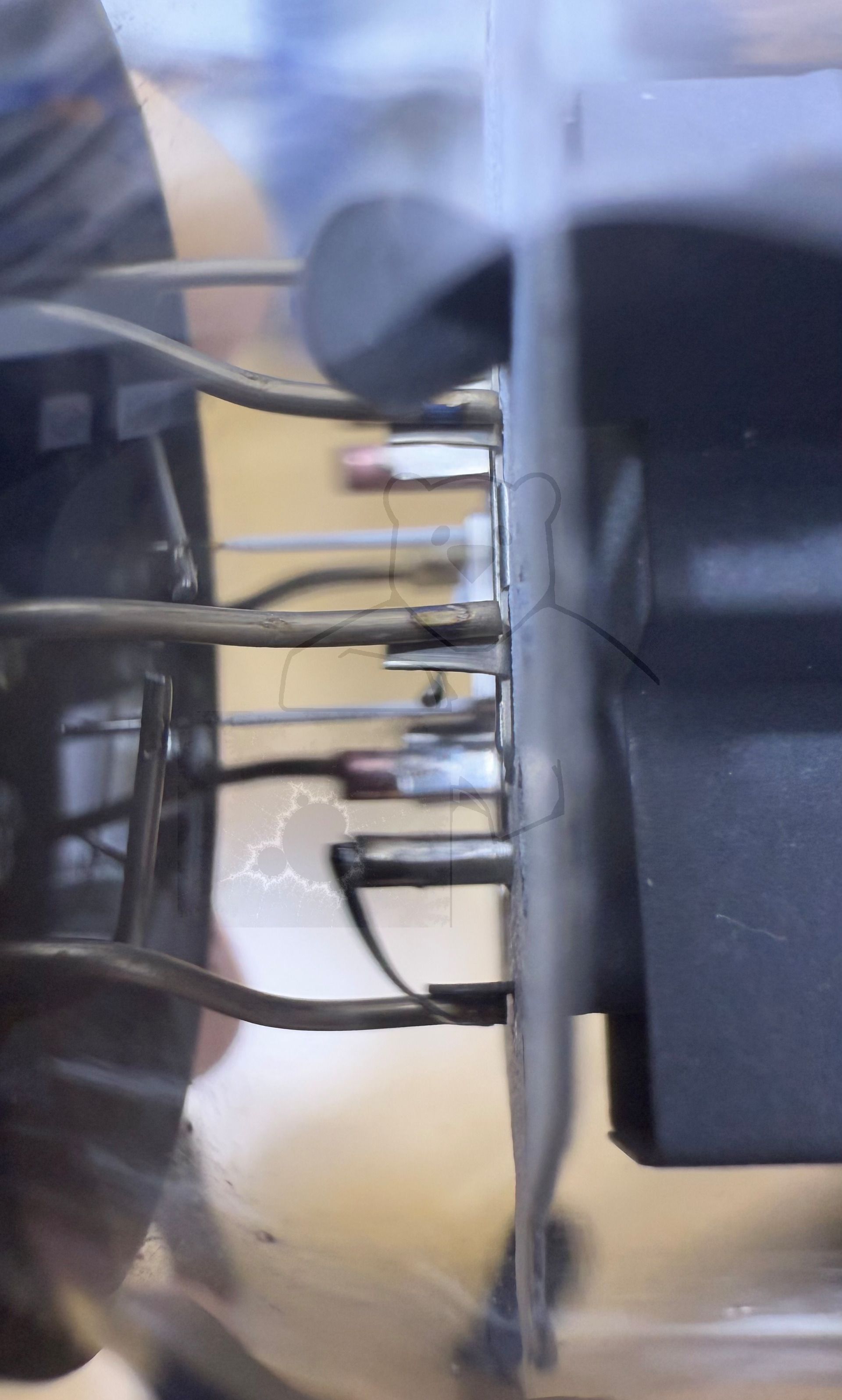

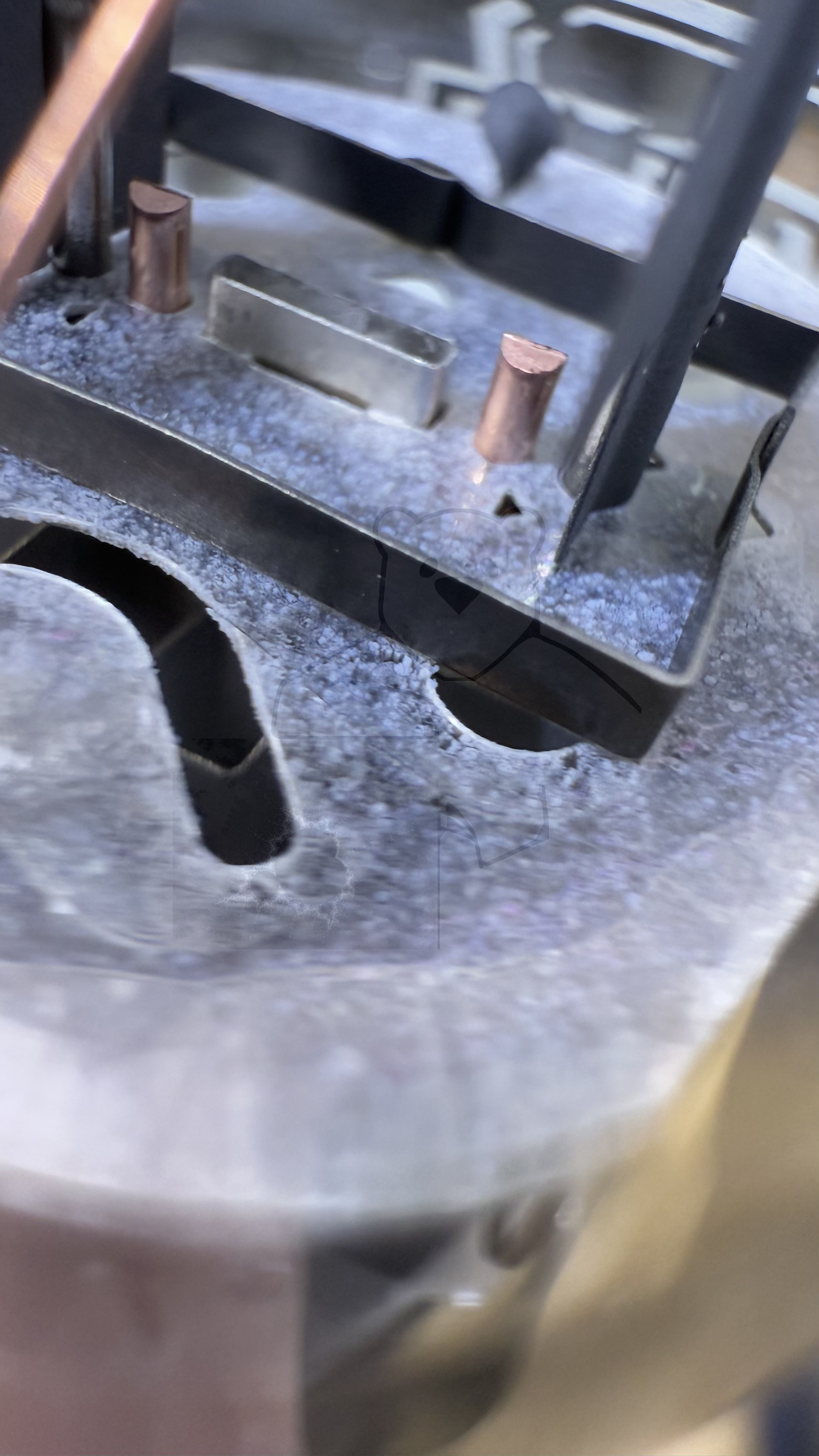

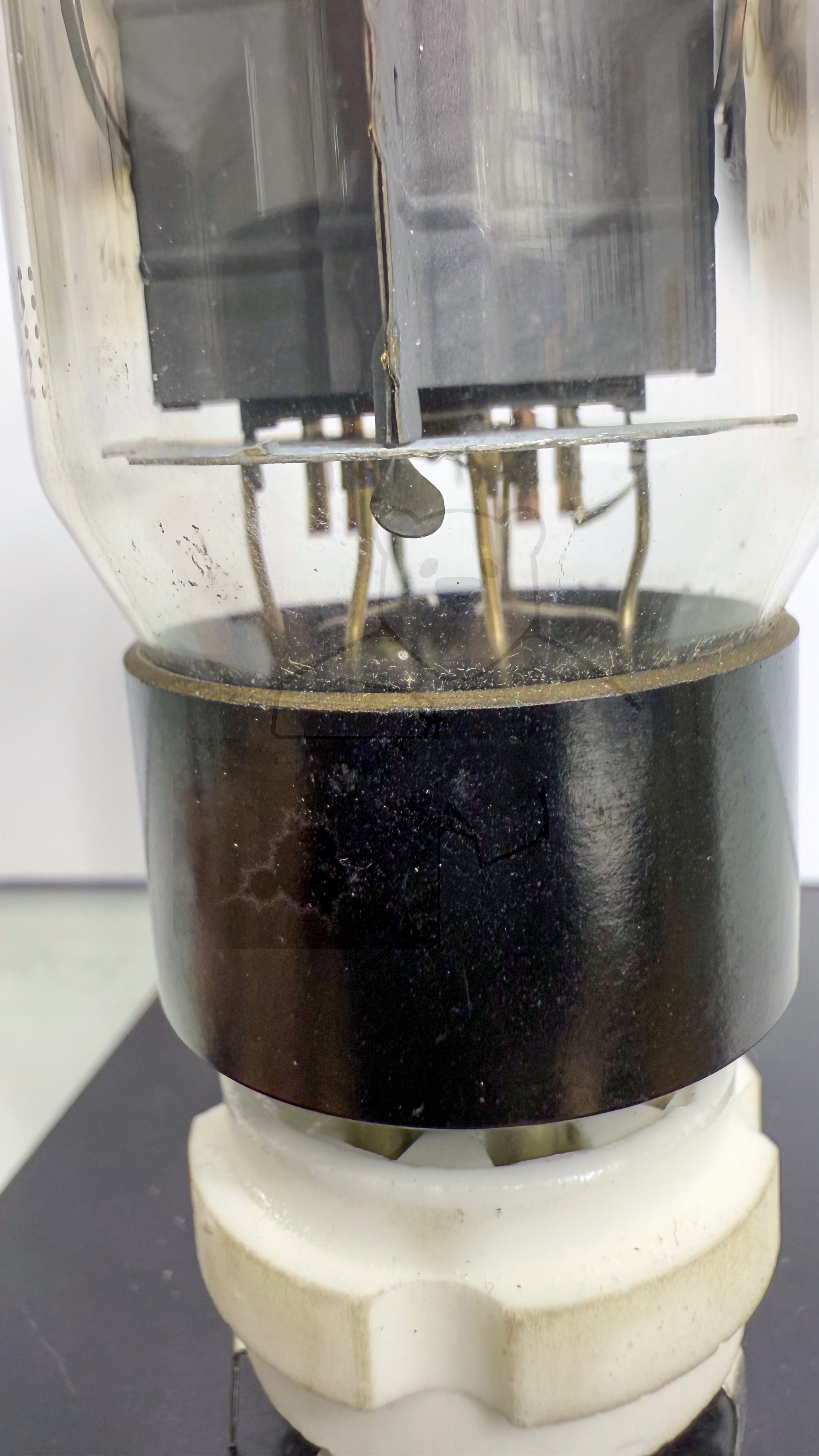

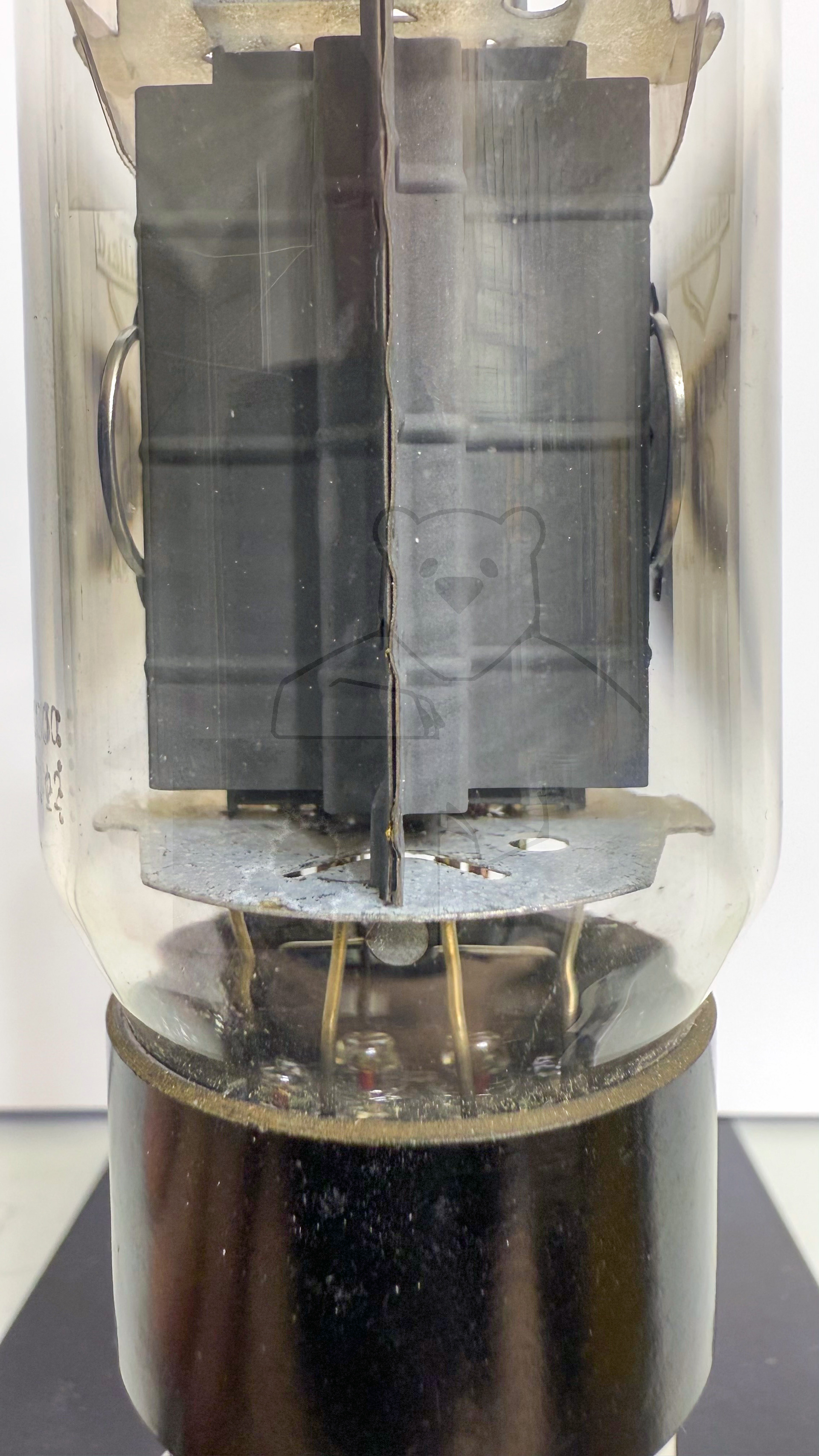

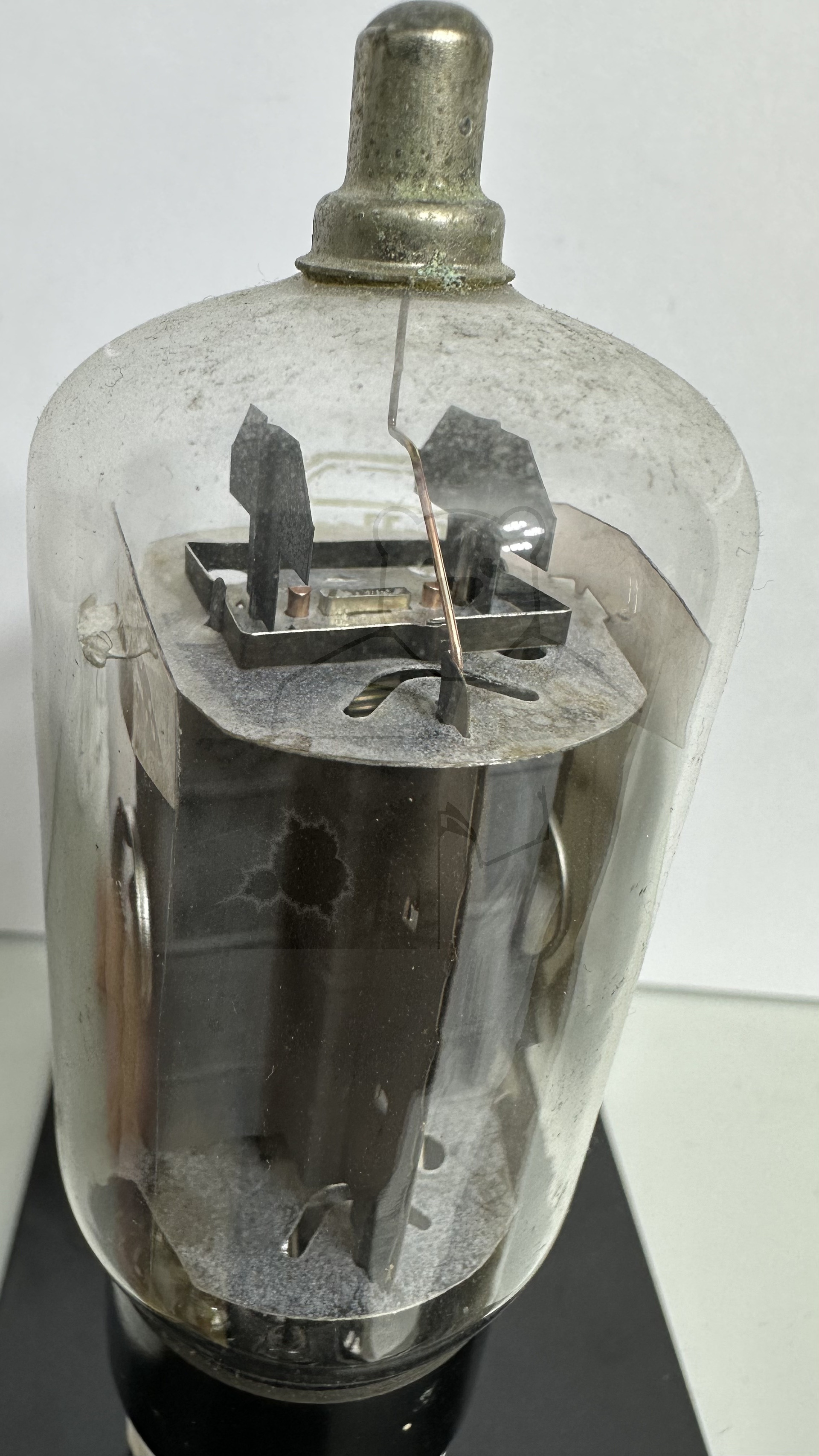

Daten und Bilder der Röhre: EL300

🔎 Beschreibung der Röhre: EL300

Name	EL300
Vergleichsname	6FN5
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,65
Art der Heizung	Indirekt

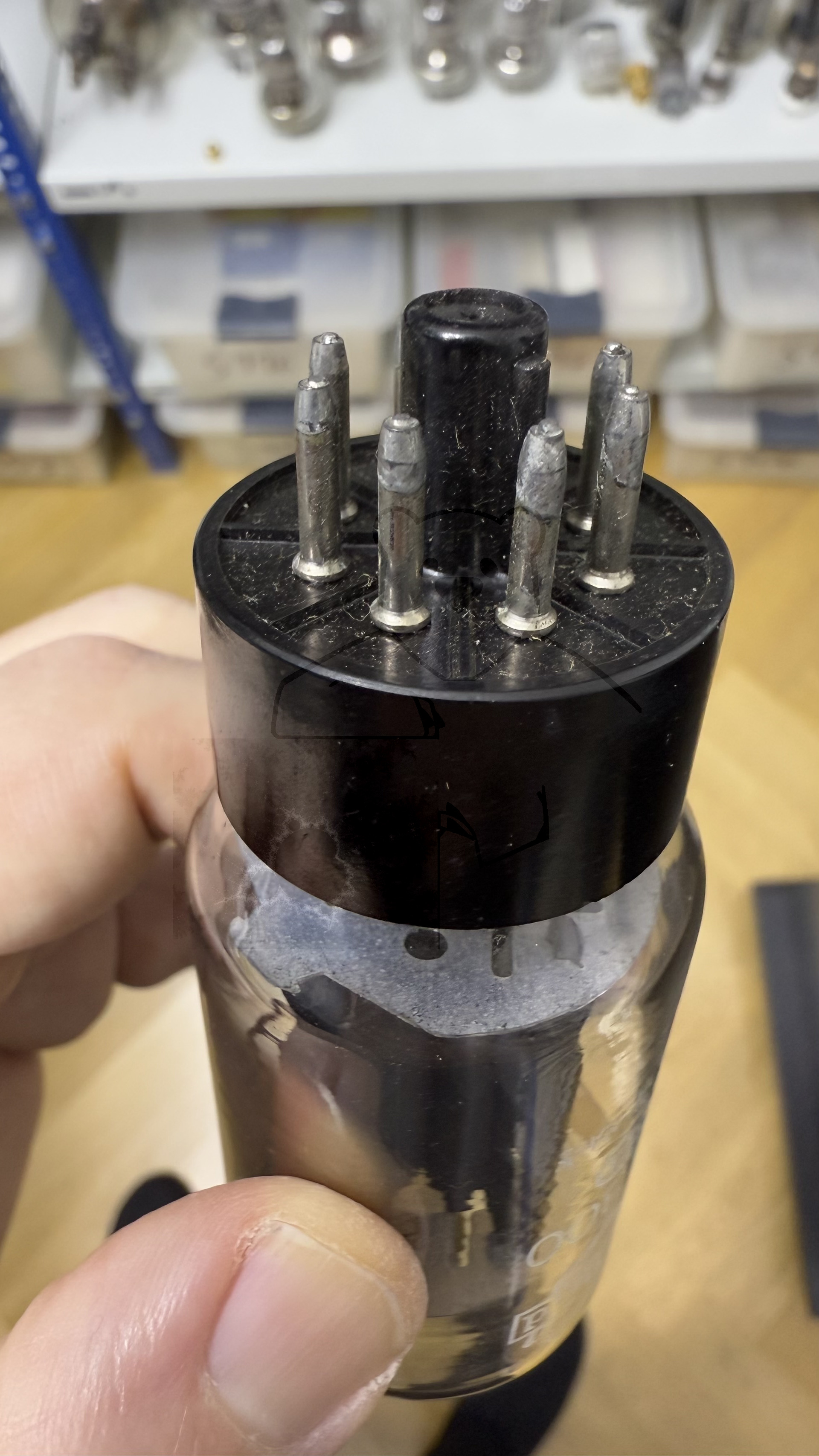

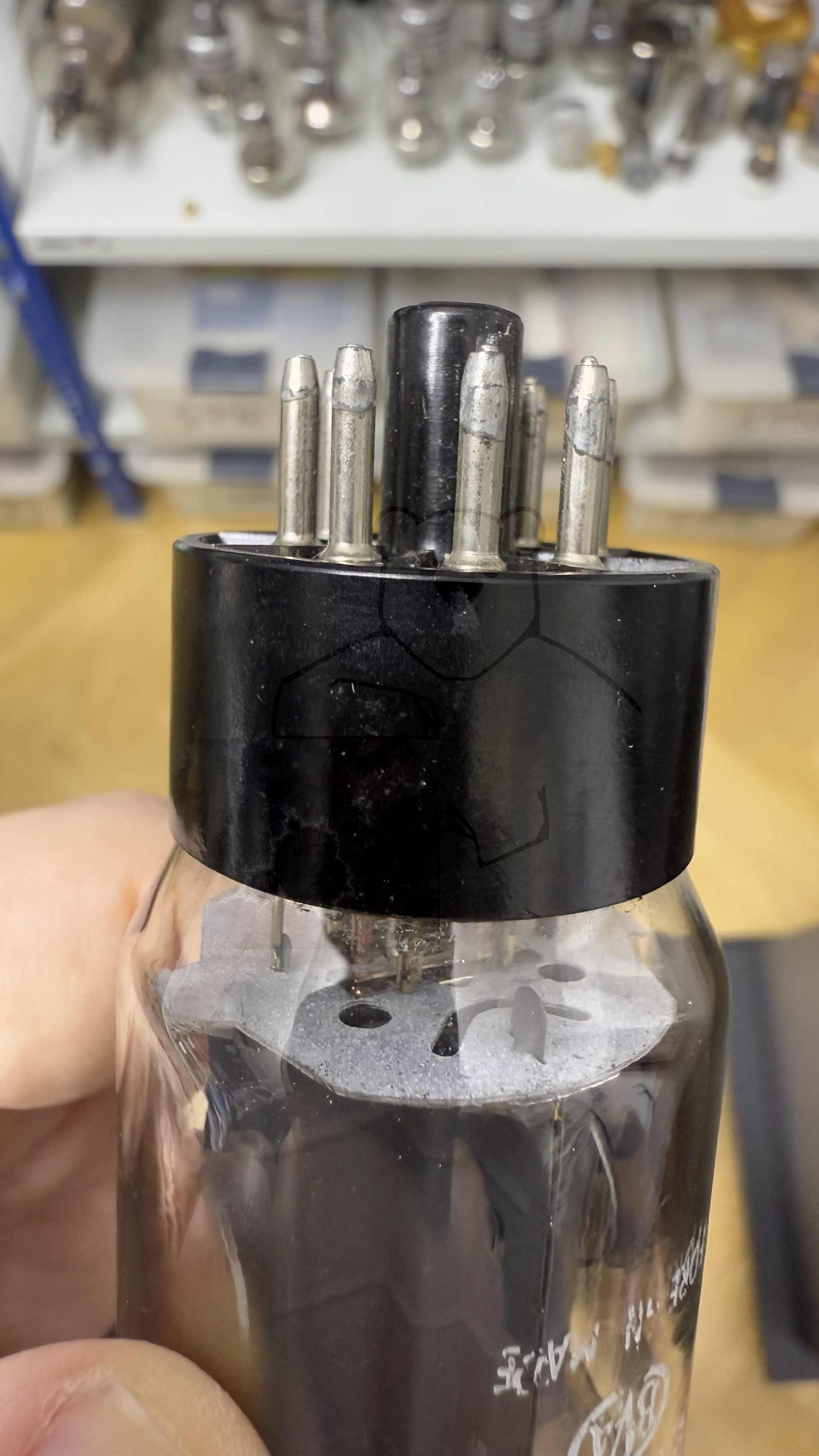

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	26.03.2016 13:25:55

🔎 Beschreibung der Systeme für die Röhre: EL300

	System 1
Kathode	3, 6
Gitter 1	4, 5
Gitter 2	1, 8
Gitter 3	3, 6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

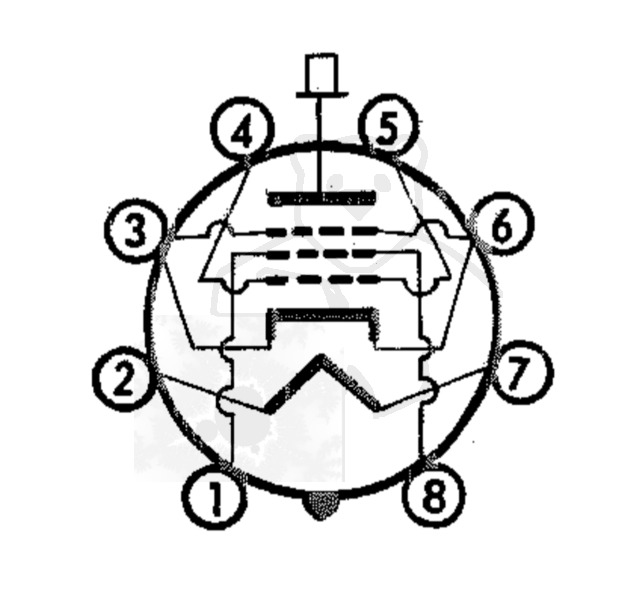

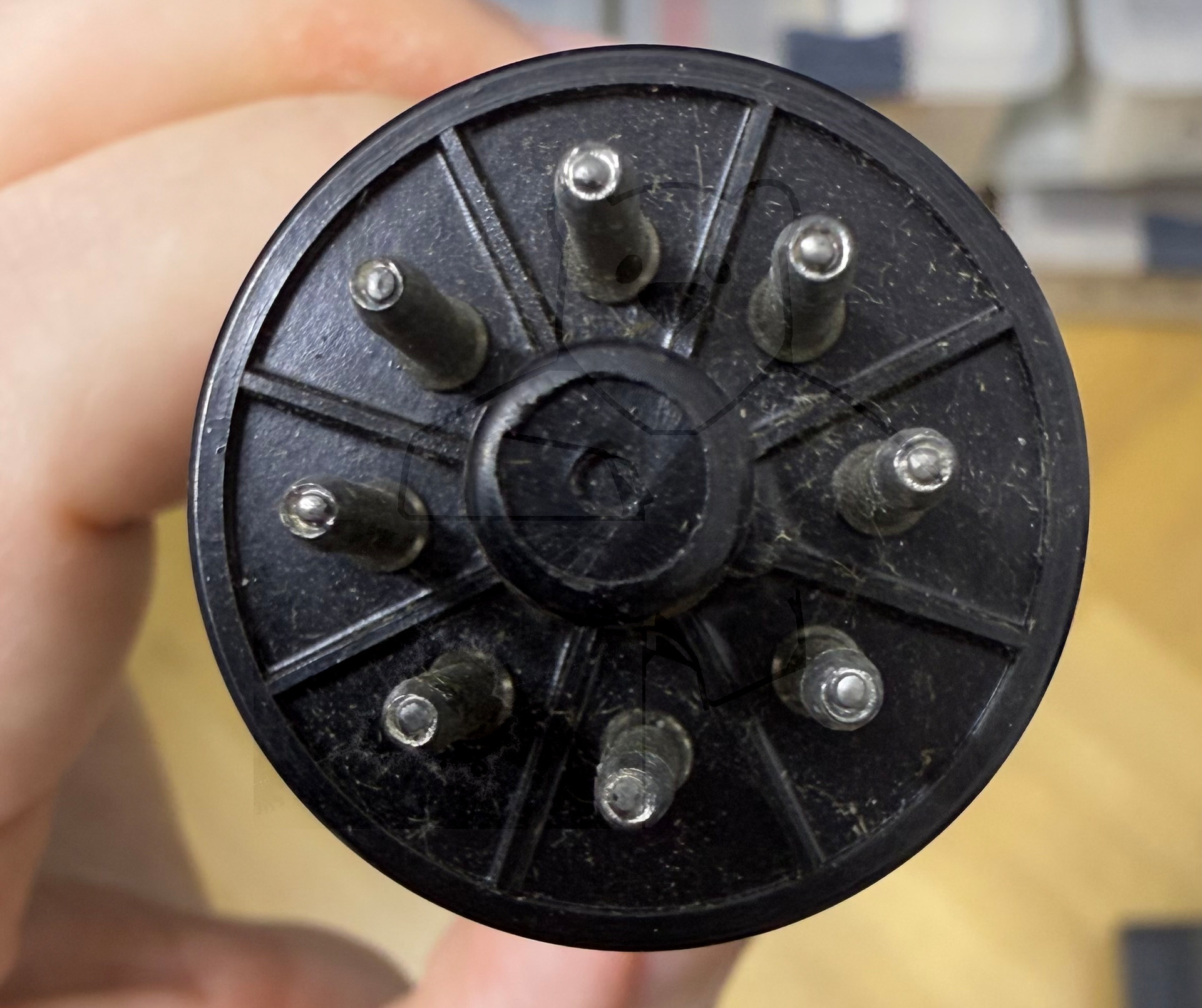

🔎 Sockelschaltung der EL300

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: EL300
Datenblatt EL300 6FN5 Mazda Belvu [www.tubedata.info].pdf (984 kB)
